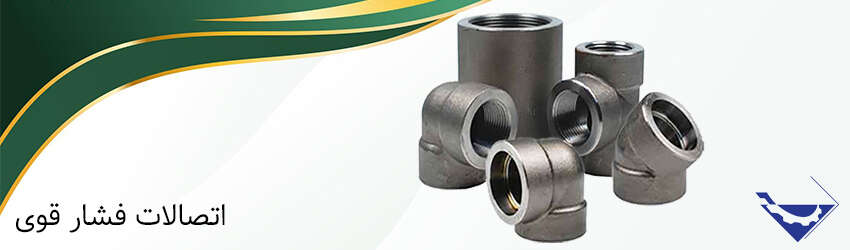

اتصالات فشار قوی

اتصالات فشار قوی در پایپینگ به آن دسته از اتصالات و تجهیزاتی اطلاق می‌شود که برای انتقال سیالات تحت فشار بالا، مانند آب، بخار، گاز و مواد شیمیایی استفاده می‌شوند. این اتصالات باید به گونه‌ای طراحی شوند که ایمنی و کارایی سیستم را تضمین کنند.

در زیر برخی از اتصالات فشار قوی در پایپینگ و ویژگی‌های آنها توضیح داده شده است:



 ۱. اتصالات جوشی (Welded Fittings)

– توضیح: این اتصالات با جوش به لوله‌ها متصل می‌شوند و معمولاً در فشارهای بالا و دماهای بالا استفاده می‌شوند.

– ویژگی‌ها: مقاومت بالا در برابر نشت و آسیب، و مناسب برای شرایط سخت.

اتصالات لب جوش (BW)

که ابعاد و تلرنس آنها با توجه به استاندارد طراحی ساختار مطابق با  ASME B16.9و در برخی موارد با خوردگی کم بر اساس MSS SP43 میباشد.

اتصالات سوکت ولد (SW)

که در کلاس های 3000-6000-9000 بر اساس استاندارد طراحی ASME B16.11 تولید میگردند.

 ۲. اتصالات پیچ و مهره‌ای (Flanged Fittings)

– توضیح: این اتصالات شامل فلنج‌هایی هستند که با پیچ و مهره به یکدیگر متصل می‌شوند.

– ویژگی‌ها: امکان جداسازی آسان، مناسب برای تعمیر و نگهداری.

اتصالات رزوه ای (THD)

 که در کلاس های 2000-3000 و6000  بر اساس استانداردASME B16.11 طراحی و تعریف میشوند.

 ۳. اتصالات زانویی (Elbow Fittings)

– توضیح: این اتصالات برای تغییر جهت جریان سیال (معمولاً ۹۰ یا ۴۵ درجه) استفاده می‌شوند.

– ویژگی‌ها: طراحی خاص برای کاهش تلفات فشار.



 ۴. اتصالات تی شکل (Tee Fittings)

– توضیح: برای ایجاد انشعاب از یک لوله اصلی به دو لوله فرعی استفاده می‌شوند.

– ویژگی‌ها: امکان تقسیم جریان سیال و افزایش قابلیت انعطاف‌پذیری سیستم.



 ۵. اتصالات کاهنده (Reducer Fittings)

– توضیح: برای کاهش قطر لوله و کنترل جریان سیال به کار می‌روند.

– ویژگی‌ها: بهینه‌سازی فشار و جریان سیال.



 ۶. اتصالات سوکت (Socket Weld Fittings)

– توضیح: این اتصالات به صورت سوکت و با جوشکاری به لوله‌ها متصل می‌شوند.

– ویژگی‌ها: مناسب برای سیستم‌های فشار بالا و دماهای بالا.



 ۷. اتصالات ساکن (Stationary Supports)

– توضیح: این اتصالات برای پشتیبانی و نگهداری لوله‌ها در برابر فشار و ضربه استفاده می‌شوند.

– ویژگی‌ها: مقاومت بالا در برابر بار و فشار.

 تامین تجهیزات صنایع نفت ،گاز پتروشیمی خرید،فروش واردات انواع اتصالات فشارقوی

اتصالات فشار قوی پرکاربرد:

انواع اصلی اتصالات در 11 مورد پر کاربرد به شرح ذیل میباشد :

• زانویی 90درجه (LR)
• زانویی 90درجه (SR)
• زانویی 45 درجه
• زانویی 180 درجه (LR)
• زانویی 180 درجه (SR)
• سه راهی هم اندازه (Equal Tee)
• سه راهی کاهنده ( Reducing Tee )
• تبدیل کاهنده هم مرکز(Concentric Reducer)
• تبدیل کاهنده غیر هم مرکز (Eccentric Reducer)
• درپوش (Cap)

مزایا اتصالات لب جوش

یک سیستم لوله کشی صنعتی با اتصالات لب جوش دارای برخی مزایای ذاتی نظیر موارد زیر میباشد:

جوش دادن اتصالات به خط لوله به معنای جلوگیری همیشگی از نشت است.

پیوستگی ساختار فلزی بین اتصالات و خط لوله سبب افزایش میزان کشش مقاومتی سیستم لوله کشی میگردد.

سطح اتصال صاف در داخل خط لوله و اتصالات مربوطه باعث افت فشار کمتر ، کاهش درهم ریختگی جریان سیال و کاهش خورندگی ناشی از فعالیت خوردگی شیمیایی و همچنین سایشی میشود.

در حالتی که سیستم لوله کشی به صورت جوشی باشد حداقل فضای مورد نیاز کاربرد دارد.

پخ زنی اتصالات لب جوش(Beveling)

انتهای اتصالات لب جوش جهت جوشکاری پخ زده میشود، شکل این پخ متناسب با ضخامت متفاوت خواهد بود.

استاندارد B16.2SASME  نحوه آماده سازی و پخ زنی اتصالات لب جوش را فراهم آورده است.

این استاندارد کلیه ملزومات برای شکل دهی خارجی ، داخلی ، ابعاد و تلرانس ابعادی مجاز برای پخ زنی را ارائه میکند.

جوش دادن پخ و نیازهای استانداردی ترکیبی با برخی استانداردهای دیگر نظیر ASME B16.9 برای اتصالات و ASME B16.5 وB16.34 میباشد.

متریال و عملکرد

رایج ترین و پرکاربردترین متریال های مورد استفاده جهت ساخت اتصالات شامل کربن استیل ، استنلس استیل ، آلومینیوم ، مس ، لاستیک و انواع پلیمرها میباشند.

بعلاوه اتصالات نیز همانند لوله ها ممکن است از داخل یا خارج و یا هر دو سطح با توجه به کاربرد و سرویس عملیاتی مورد نظر پوشش دهی گردند.

متریال اتصالات به طور معمول بر اساس متریال لوله انتخاب میگردد و در بساری موارد معادل و منطبق با متریال لوله میباشد.
