کنترل سطح سیالات یکی از چالش های اساسی در صنایع فرآیندی مختلف به شمار می رود. لول سوئیچ (Level Switch) به عنوان یکی از مهم ترین تجهیزات ابزار دقیق، نقش کلیدی در پایش سطح سیالات، کنترل فرآیند و افزایش ایمنی سیستم های صنعتی ایفا می کند. انتخاب نادرست لول سوئیچ می تواند باعث بروز خطاهای عملیاتی، آسیب به تجهیزات، کاهش راندمان تولید و حتی توقف کامل فرآیند شود.
در سیستم های اتوماسیون صنعتی، تشخیص دقیق و قابل اعتماد سطح اهمیت بسیار بالایی دارد؛ چراکه بروز مشکلاتی مانند سرریز مخازن، نشتی سیالات، خشککار کردن پمپ ها یا انسداد مواد می تواند منجر به خسارت های مالی سنگین و خطرات جدی ایمنی شود.
سوئیچ های سطح راهکاری ساده اما مؤثر برای تشخیص رسیدن مایعات، پودرها یا مواد جامد فله به یک نقطه مشخص شده (set point) در داخل مخازن، تانکها یا سیلوها هستند. این تجهیزات با ارسال سیگنال قطع یا وصل، امکان راه اندازی آلارم ها، کنترل پمپ ها و فعال سازی سیستم های ایمنی را فراهم کرده و نقش مؤثری در حفظ عملکرد پایدار و ایمن فرآیندهای صنعتی دارند.
در این مقاله قصد داریم به صورت جامع و کاربردی، راهنمای انتخاب لول سوئیچ مناسب را بررسی کنیم تا بتوانید با شناخت دقیق انواع لول سوئیچ، شرایط فرآیندی و ویژگی های سیال، بهترین گزینه را متناسب با نیاز صنعتی خود انتخاب نمایید.
لول سوئیچ چیست و چه کاربردی دارد؟

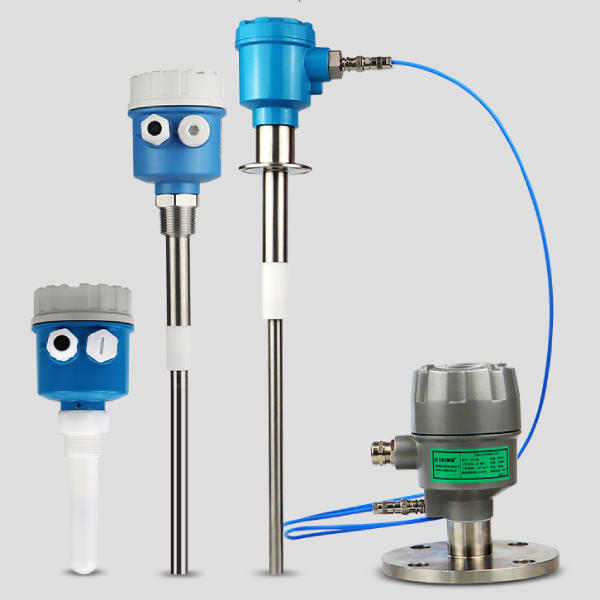

لول سوئیچ یا سوئیچ سطح، یکی از تجهیزات پرکاربرد ابزار دقیق است که برای تشخیص رسیدن سطح سیال به یک نقطه مشخص از پیش تعیین شده در داخل مخازن، تانک ها یا خطوط فرآیندی مورد استفاده قرار می گیرد. همان طور که از نام آن پیداست، وظیفه اصلی لول سوئیچ صدور فرمان قطع یا وصل (ON/OFF) به سایر تجهیزات کنترلی در زمان رسیدن سطح به مقدار مشخص است.
برخلاف لول ترانسمیتر که سطح سیال را به صورت پیوسته و لحظه ای اندازه گیری می کند و سیگنال آنالوگ ارسال می کند، لول سوئیچ تنها در یک نقطه مشخص فعال شده و با تغییر وضعیت کنتاکت، سیگنال کنترلی لازم را به سیستم ارسال می کند. این ویژگی باعث می شود لول سوئیچ ها به عنوان تجهیزی ساده، اقتصادی و قابل اعتماد در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرند.
سوئیچ های سطح در صنایع مختلف با اهداف متعددی به کار می روند که از مهم ترین آنها میتوان به جلوگیری از سرریز شدن مخازن، محافظت از پمپ ها در برابر خشک کار کردن، کنترل سطح حداقل و حداکثر سیال، افزایش ایمنی فرآیندهای صنعتی و کاهش مصرف انرژی و هزینه های تعمیر و نگهداری اشاره کرد. به همین دلیل، لول سوئیچ ها نقش مهمی در بهبود عملکرد، ایمنی و پایداری سیستم های صنعتی ایفا می کنند.
چرا انتخاب لول سوئیچ مناسب اهمیت دارد؟
انتخاب صحیح لول سوئیچ نقش مستقیمی در ایمنی، پایداری و عملکرد صحیح فرآیندهای صنعتی دارد. استفاده از لول سوئیچ نامناسب می تواند باعث بروز اختلال در سیستم کنترل سطح شده و پیامدهای جدی فنی و اقتصادی به همراه داشته باشد. یک انتخاب اشتباه ممکن است منجر به مواردی مانند ارسال آلارم های نادرست یا عدم عملکرد تجهیز در زمان های حیاتی، خوردگی یا خرابی زودهنگام سنسور، ناسازگاری با نوع سیال، دمای فرآیند یا شرایط محیطی شود.
در بسیاری از صنایع، عملکرد نادرست سوئیچ سطح می تواند باعث توقف ناخواسته خط تولید، کاهش بهره وری و تحمیل خسارت های مالی قابل توجه گردد. به همین دلیل، آشنایی با معیارهای فنی و عملیاتی انتخاب لول سوئیچ مناسب، امری ضروری برای مهندسان، تکنسین ها و خریداران تجهیزات ابزار دقیق به شمار می رود و نقش مهمی در افزایش عمر تجهیزات و کاهش هزینه های نگهداری ایفا می کند.

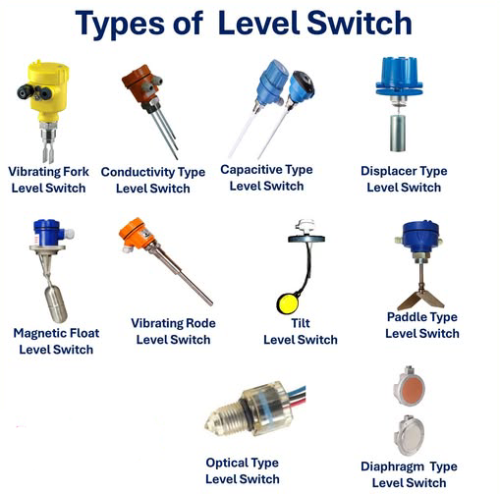

جدول مقایسه انواع لول سوئیچ (سوئیچ سطح)
| نوع لول سوئیچ | مناسب سیال | عملکرد | مزایا | معایب |
|---|---|---|---|---|
| لول سوئیچ شناوری یا فلومتر | مایعات تمیز و نیمه تمیز | حرکت شناور متناسب با سطح سیال باعث تغییر وضعیت کنتاکت الکتریکی می شود. | ساختار ساده، قیمت اقتصادی، نصب و راهاندازی آسان | حساس به آلودگی و تلاطم شدید، مناسب نبودن برای سیالات ویسکوز یا خورنده |
| لول سوئیچ دیافراگمی | جامدات فلهای، پودرها و گرانول ها | فشار ماده به دیافراگم باعث تحریک میکروسوئیچ داخلی می شود. | مناسب مواد جامد، مقاوم در برابر گرد و غبار، طراحی ساده | دقت محدود، نامناسب برای مایعات |
| لول سوئیچ لرزشی یا ارتعاشی | مایعات، پودرها و مواد جامد | تغییر فرکانس ارتعاش سنسور هنگام تماس با سیال | دقت بالا، عدم تأثیرپذیری از تغییر چگالی، قابل استفاده در شرایط سخت | قیمت بالاتر نسبت به مدل های ساده، نیاز به منبع تغذیه |
| لول سوئیچ پدالی یا تیغه ای | مواد جامد فلهای مانند آرد، سیمان، غلات | توقف چرخش پره توسط تماس ماده باعث ارسال سیگنال می شود | عملکرد قابل اعتماد برای جامدات، نصب آسان | قطعات مکانیکی متحرک، عدم کاربرد برای مایعات |
| لول سوئیچ خازنی | مایعات، مواد پودری و جامد | تغییر ظرفیت خازنی در اثر نزدیکی یا تماس سیال | تنوع کاربرد بالا، مناسب سطوح کم و زیاد | حساس به رطوبت و تغییرات دما، نیاز به تنظیم دقیق |
| لول سوئیچ دیسپلیسری | مایعات با چگالی پایدار | تغییر نیروی شناوری (قانون ارشمیدس) باعث تحریک سوئیچ میشود | دقت و پایداری بالا، مناسب دما و فشار بالا | نصب دشوارتر، حساس به تغییر چگالی سیال |
| لول سوئیچ رسانایی | مایعات هادی الکتریسیته (آب، فاضلاب، سیالات یونی) | تکمیل مدار الکتریکی در تماس سیال با الکترود | قیمت مناسب، ساختار ساده | غیرقابل استفاده برای سیالات غیرهادی، احتمال خوردگی الکترود |
| لول سوئیچ نوری | مایعات تمیز | تغییر مسیر نور مادون قرمز هنگام تماس با سیال | دقت بالا، بدون قطعه مکانیکی، مناسب محیطهای بهداشتی | حساس به آلودگی و رسوب، قیمت بالاتر |

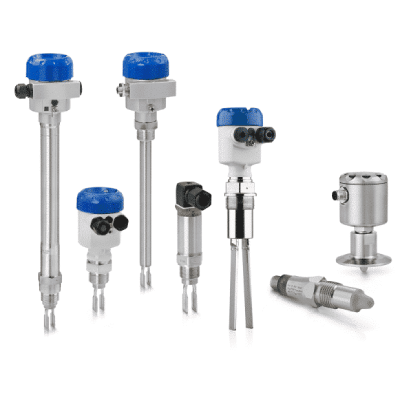

عوامل کلیدی در انتخاب لول سوئیچ مناسب
برای انتخاب یک لول سوئیچ مناسب، تنها توجه به قیمت یا برند کافی نیست؛ بلکه لازم است مجموعهای از عوامل فنی، شرایط فرآیندی و ویژگی های سیال به صورت همزمان بررسی شوند. زیرا انتخاب صحیح سوئیچ سطح، نقش مستقیم در عملکرد پایدار سیستم، افزایش ایمنی و جلوگیری از خسارت های احتمالی دارد. در ادامه، مهم ترین معیارهای انتخاب لول سوئیچ بررسی می شوند:
نوع سیال و ویژگی های آن
اولین و مهم ترین پارامتر در انتخاب لول سوئیچ، شناسایی نوع سیال فرآیندی است. سوئیچ سطح ممکن است در تماس با مایعات، مواد خمیری و ویسکوز یا جامدات فلهای، پودرها یا گرانول ها قرار گیرد.
علاوه بر این باید به خواص فیزیکی و شیمیایی سیال از جمله رسانا یا نارسانا بودن، خورنده یا ساینده بودن، تمیز یا آلوده بودن و وجود کف، بخار یا تلاطم روی سطح توجه شود. این ویژگی ها تعیین می کنند که کدام فناوری اندازه گیری (شناوری، خازنی، ارتعاشی، نوری و غیره) برای کاربرد شما مناسب تر است.
انتخاب فناوری مناسب لول سوئیچ
پس از تعیین نوع سیال، باید فناوری عملکرد لول سوئیچ انتخاب شود. هر تکنولوژی برای شرایط خاصی طراحی شده است: به عنوان مثال، سوئیچ های شناوری برای سیالات متلاطم و کثیف مناسب هستند یا سوئیچ های خازنی برای انواع سیالات آبی و هیدروکربنی ایده آل می باشند. انتخاب صحیح فناوری، تأثیر مستقیمی بر دقت، دوام و عملکرد صحیح سوئیچ دارد.
شرایط فرآیندی (دما و فشار)
یکی دیگر از عوامل بسیار مهم در انتخاب لول سوئیچ، تحمل دما و فشار فرآیندی است. هر سوئیچ سطح دارای محدوده مشخصی از دمای کاری و فشار مجاز است. در محیطهایی با دما و فشار بالا یا شرایط فرآیندی سخت باید از سوئیچ هایی با بدنه مقاوم و از متریالی مانند فولاد ضدزنگ (SS304 یا SS316) استفاده کرد. همچنین مایعات به دلیل وزن خود می توانند فشار قابل توجهی به سوئیچ وارد کنند، بنابراین بررسی استحکام مکانیکی تجهیز ضروری است.
متریال بدنه و سازگاری با سیال
جنس لول سوئیچ باید کاملاً با سیال سازگار باشد تا از خوردگی، فرسایش و خرابی زودهنگام جلوگیری شود. تولیدکنندگان معمولاً از متریالی مانند آلومینیوم، استیل، پلاستیک، پلی کربنات و … استفاده می کنند. انتخاب متریال نامناسب می تواند باعث کاهش طول عمر تجهیز و افزایش هزینه های نگهداری شود.
سایز و نوع مخزن
ابعاد مخزن نقش مهمی در انتخاب لول سوئیچ دارد. اگرچه برخی سوئیچ ها فشرده می باشند و نصب آنها ساده است، اما همه مدل ها برای هر اندازهای از مخزن مناسب نیستند. در این مرحله باید مواردی مانند حجم و ارتفاع مخزن، تعداد نقاط کنترلی مورد نیاز و فاصله سوئیچ از کف یا سقف مخزن مشخص شود. این موضوع ساده به نظر می رسد، اما در عمل یکی از مواردی است که اغلب نادیده گرفته می شود.
روش و محل نصب لول سوئیچ
نصب لول سوئیچ یکی از عوامل کلیدی در انتخاب آن است. سوئیچ ها می توانند به صورت عمودی، افقی با انواع اتصالات رزوه ای یا فلنجی نصب شوند. همچنین باید به اندازه سوراخ نصب، حالت باز یا بسته بودن مخزن و فضای موجود برای نصب توجه شود تا از عملکرد صحیح تجهیز اطمینان حاصل گردد.
نوع سیگنال خروجی
خروجی لول سوئیچ باید با سیستم کنترلی شما (PLC، تابلو برق یا سیستم مانیتورینگ) سازگار باشد. انواع رایج خروجی ها شامل کنتاکت (Dry Contact)، ترانزیستور NPN یا PNP، خروجی رلهای، آنالوگ یا دیجیتال می شوند. در برخی کاربردها، بررسی تاخیر زمانی (Delay) در ارسال سیگنال نیز اهمیت دارد تا از عملکرد اشتباه یا نوسانات ناخواسته جلوگیری شود.
اشتباهات رایج در انتخاب لول سوئیچ
- انتخاب لول سوئیچ صرفاً بر اساس قیمت: توجه نکردن به مشخصات فنی و انتخاب ارزان ترین گزینه معمولاً باعث خرابی زودهنگام و افزایش هزینه های تعمیر و تعویض می شود.
- بی توجهی به نوع سیال: عدم در نظر گرفتن مایع، جامد یا خمیری بودن سیال و خواصی مانند ویسکوزیته، خورندگی یا سایندگی، یکی از شایع ترین دلایل انتخاب نادرست است.
- نادیده گرفتن دما و فشار فرآیندی: انتخاب سوئیچی که تحمل دما یا فشار کاری سیستم را ندارد، موجب کاهش عمر مفید تجهیز یا از کار افتادن آن می شود.
- عدم توجه به کف، تلاطم و بخارات سطح سیال: برخی لول سوئیچ ها در شرایط تلاطم شدید یا وجود کف عملکرد دقیقی ندارند و ممکن است آلارم های اشتباه ارسال کنند.
- انتخاب فناوری نامناسب برای کاربرد مورد نظر: استفاده از لول سوئیچ شناوری، خازنی، ارتعاشی یا نوری در شرایطی که برای آن طراحی نشدهاند، باعث عملکرد ناپایدار سیستم می شود.
- در نظر نگرفتن سازگاری جنس بدنه با سیال: استفاده از مواد نامناسب در تماس با سیال می تواند منجر به خوردگی، نشتی و خرابی سریع سنسور شود.
- بی توجهی به نحوه و محل نصب: انتخاب لول سوئیچ بدون توجه به نصب عمودی یا افقی، فضای موجود، نوع اتصال (رزوهای یا فلنجی) و جایگاه نصب یکی از اشتباهات رایج است.
- عدم سازگاری خروجی سوئیچ با سیستم کنترل: انتخاب خروجی نامناسب (رله، NPN، PNP و غیره) بدون تطابق با PLC یا تابلو برق می تواند باعث اختلال در عملکرد کل سیستم شود.
- نادیده گرفتن شرایط محیطی اطراف مخزن: عواملی مانند ارتعاش، گرد و غبار، رطوبت یا محیط های انفجاری (ATEX) در نظر گرفته نمی شوند و باعث کاهش ایمنی می گردند.
- عدم مشاوره با متخصص ابزار دقیق: تصمیم گیری بدون بررسی تخصصی و تجربه عملی، ریسک انتخاب اشتباه لول سوئیچ را به طور قابل توجهی افزایش می دهد.
راهنمای خرید لول سوئیچ از فروشگاه تجهیز صنعت
تجهیز صنعت با بیش از دو دهه سابقهی درخشان در حوزه تأمین تجهیزات ابزار دقیق صنعتی، به عنوان یکی از معتبرترین مراجع فروش تجهیزات اندازه گیری سطح در کشور شناخته میشود. این مجموعه، طیف کاملی از لول سوئیچ، لول گیج و لول ترانسمیتر را با تکنولوژیهای مختلف و کیفیت تضمین شده عرضه می کند.
در تجهیز صنعت می توانید انواع لول سوئیچ شناوری، مغناطیسی، دیافراگمی، دیسپلیسری، خازنی و سایر فناوری های رایج اندازه گیری سطح را از برندهای معتبر جهانی تهیه کنید. کلیه محصولات با موجودی واقعی انبار ارائه شده و امکان ارسال سریع به سراسر کشور فراهم است.
در صورتی که برای انتخاب لول سوئیچ مناسب، دریافت مشاوره فنی تخصصی یا استعلام قیمت به روز نیاز به راهنمایی دارید، کارشناسان فروش ما آماده پاسخگویی و همراهی شما در تمامی مراحل خرید هستند.
سوالات متداول
لول سوئیچ مناسب برای دماهای بالا چیست؟
برای دماهای بالا معمولاً از لول سوئیچ دیسپلیسری، ارتعاشی یا خازنی با بدنه استنلس استیل استفاده می شود که تحمل دمایی بالای ۲۰۰ تا ۳۰۰ درجه سانتی گراد دارند.
لول سوئیچ مناسب برای مخازن تحت فشار چیست؟
در مخازن تحت فشار، لول سوئیچ دیسپلیسر یا خازنی فشاربالا گزینه مناسبی است، زیرا تحمل مکانیکی خوبی داشته و عملکرد پایداری در فشارهای بالا دارند.
لول سوئیچ مخصوص مایعات با چگالی کم چیست؟
برای مایعات با دانسیته پایین، لول سوئیچ خازنی یا ارتعاشی انتخاب مناسبی است، زیرا وابستگی مستقیم به وزن سیال ندارند.
لول سوئیچ مناسب تانکر حمل مواد شیمیایی چیست؟
برای تانکرهای حمل مواد شیمیایی، لول سوئیچ شناوری یا خازنی با بدنه مقاوم شیمیایی و آببندی بالا توصیه می شود.
لول سوئیچ مقاوم در انفجار (Ex) برای محیطهای خطرناک چیست؟
در محیطهای انفجاری باید از لول سوئیچ دارای تأییدیه ATEX یا Ex استفاده شود که برای صنایع نفت، گاز و پتروشیمی طراحی شدهاند.
حداکثر دمای قابل تحمل لول سوئیچ های صنعتی چقدر است؟
بسته به نوع فناوری، لول سوئیچ های صنعتی میتوانند از ۸۰ درجه تا بیش از ۳۰۰ درجه سانتی گراد را تحمل کنند که مقدار دقیق آن به مدل و برند بستگی دارد.
لول سوئیچ مخصوص اندازه گیری مواد جامد دانهای چیست؟
برای جامدات دانهای و پودری، لول سوئیچ پدالی، ارتعاشی یا خازنی مخصوص جامدات بهترین گزینهها هستند.
برندهای معتبر لول سوئیچ برای کارخانجات پتروشیمی چیست؟
برندهایی مانند Endress+Hauser، VEGA، Siemens، KROHNE و ABB از معتبرترین تولیدکنندگان لول سوئیچ برای صنایع پتروشیمی هستند.
چه لول سوئیچی برای مایع خورنده مناسب تر است؟
برای مایعات خورنده، لول سوئیچ با بدنه استنلس استیل ۳۱۶ یا پوشش PTFE بیشترین مقاومت شیمیایی و عمر مفید را دارد.
لول سوئیچ مناسب برای مخزن ۱۰ هزار لیتری چیست؟
برای مخزن ۱۰ هزار لیتری، نوع لول سوئیچ به شکل مخزن و شرایط فرآیند بستگی دارد، اما معمولاً لول سوئیچ شناوری عمودی یا خازنی گزینه های رایج و مطمئن هستند.
