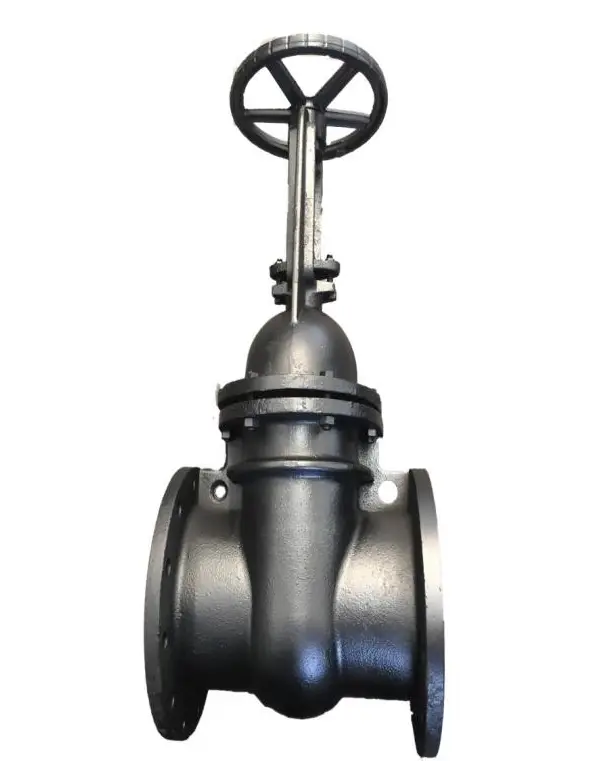

شیر کشویی چدنی

شیر فلکه کشویی چدنی که با نام‌ های شیر کشویی، شیر دروازه‌ای یا Gate Valve نیز شناخته می‌ شود، یکی از پرکاربردترین شیرآلات در صنایع مختلف به‌ ویژهآب و فاضلاب است.

بدنه این شیر معمولاً از چدن داکتیل (چدن نشکن) یا چدن معمولی ساخته می‌ شود. برای افزایش مقاومت در برابر خوردگی و ضربه، روی سطح آن پوشش رنگ کوره‌ای الکترواستاتیک RAL5005 با لایه محافظ ضدزنگ و ضدخش اعمال می‌ گردد.

شیر فلکه کشویی چدنی قابلیت انتقال سیالاتی همچون آب سرد و گرم، فاضلاب، روغن و دیگر سیالات را دارد و تا دمای ۸۰ درجه سانتی‌ گراد عملکرد مطلوبی ارائه می‌ دهد. این شیر مطابق با استاندارد طراحی DIN 3352 – Part 4 ساخته شده و اتصال آن به لوله از طریق فلنج‌های PN10 یا PN16 طبق استاندارد DIN2501  انجام می‌ شود.

قیمت و خرید شیر فلکه کشویی چدنی

شیر کشویی در مدل‌ های ساخته‌ شده از چدن خاکستری معمولی، فشار کاری مجاز PN10 است و برای سیالات تا دمای ۷۰ درجه سانتی‌ گراد مناسب می‌ باشد. اما شیرهای تولیدشده از چدن نشکن GGG40 قادرند فشار کاری PN16 را تحمل کرده و برای سیالات با دمای بالاتر از ۸۰ درجه سانتی‌ گراد مورد استفاده قرار گیرند. هدف از این مقاله آشنایی با عملکرد، مشخصات فنی، مزایا، معایب ، کاربردها و نکات مهم خرید شیر کشویی چدنی است.

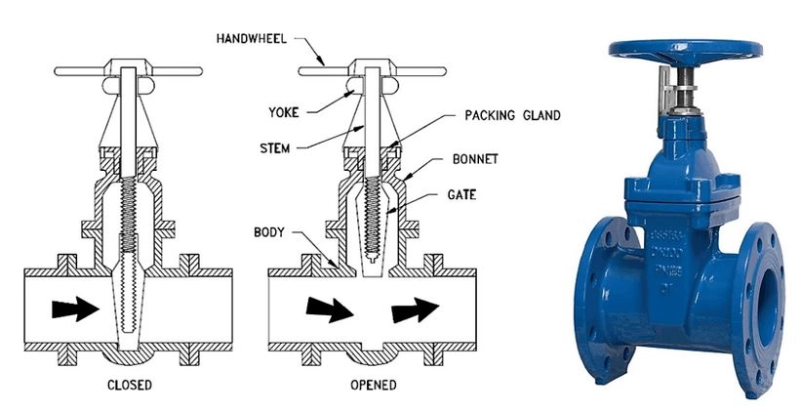

عملکرد شیر کشویی چدنی

شیر کشویی چدنی یکی از انواع شیرآلات پایپینگ محسوب می شود از جنس چدن که به منظور قطع و وصل جریان سیالات کاربرد دارد. از این مدل شیر برای سرویس های کنترلی و تنظیم جریان نمیتوان از آن استفاده کرد.

در وضعیت باز، دیسک شیر از مسیر جریان خارج شده و عبور سیال مانند داخل لوله بدون افت فشار انجام می‌ شود. اما در وضعیت بسته، دیسک شیر مسیر را کاملاً مسدود کرده و جریان قطع می‌ گردد. در واقع شر کشویی چدنی به دلیل نوع مجرابند و مکانیزم آن نمیتواند برای تنظیم جریان استفاده شود و نیمه باز بودن آن منجر به آسیب دیدن قسمت سیت (آب بندی) و مجرابند (دیسک) خواهد شد.



عملکرد شیر کشویی چدنی



شیر کشویی چدنی دارای حرکت خطی استم (Sliding Stem) است ولی حرکت عملگر دستی آن به صورت چرخشی Multi Turn می باشد. هنگامی که این شیر کاملا باز است هیچ افت فشاری در خط لوله ایجاد نمی کند و به دلیل آنکه باز و بسته شدن آن به آرامی صورت می گیرد. تلاطم یا ضربه قوچی در سیال، نسبت به سایر شیر های قطع و وصل مانند پلاگ ولو یا شیر پروانه ای ایجاد نخواهد کرد.

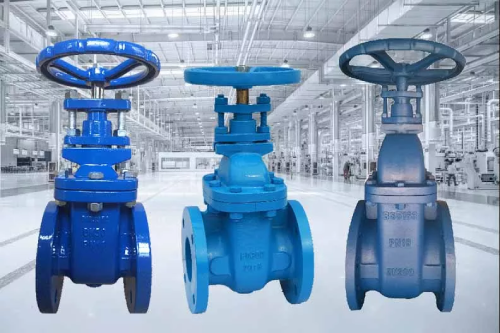

مشخصات فنی شیر کشویی چدنی

  • سایز: ۱۱/۲ تا ۲۰ اینچ (DIN40  تا DIN500)
  • متریال بدنه: چدن داکتیل یا چدن نشکن (GGG40)
  • نوع عملگر: دستی با فلکه گردان (Handwheel)
  • نوع استم: بالارونده (Rising Stem) یا غیر بالارونده (Non-Rising Stem)
  • کلاس فشاری: PN10 PN16
  • نوع اتصال: فلنجی
  • متریال دیسک: زبانه فلزی، زبانه لاستیکی
  • برند سازنده: میراب، فاراب، وگ ایران

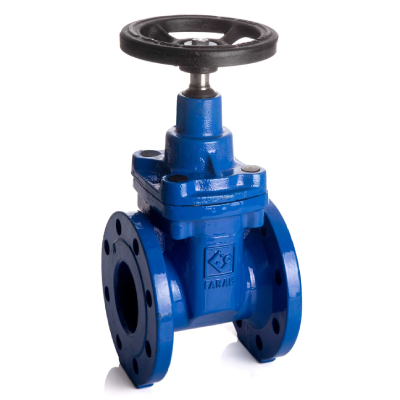

مشخصات فنی شیر کشویی چدنی



جدول مزایا و معایب شیر فلکه کشویی چدنی

مزایای شیر کشویی چدنیمعایب شیر کشویی چدنی
قابلیت قطع و وصل کامل جریان بدون افت فشار

مقاومت بالا در برابر خوردگی و ضربه به‌دلیل پوشش رنگ کوره‌ای الکترواستاتیک RAL5005

طول عمر زیاد به‌ دلیل استفاده از چدن داکتیل یا نشکن (GGG40)

مناسب برای سیالات متنوع مانند آب سرد و گرم، فاضلاب، روغن و دیگر سیالات صنعتی

استحکام مکانیکی بالا و تحمل فشار کاری PN10 یا PN16

افت فشار ناچیز در حالت کاملاً باز به‌دلیل مسیر مستقیم جریان

قیمت اقتصادی نسبت به شیرآلات فولادی و استیل
عدم مناسب بودن برای کنترل تدریجی دبی

کندی در عملکرد

محدودیت دمای کاری

وزن نسبتاً بالا به دلیل جنس چدنی

محدودیت فشار کاری

نیاز به بازه تعمیر و نگهداری مشخص به‌ویژه در محیط‌های با رسوب یا ذرات جامد



کاربردهای شیر کشویی چدنی

شیر کشویی چدنی با توجه به مزایای فوق در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. کاربردهای رایج شیر کشویی چدنی عبارتنداز:

  • صنایع آب و فاضلاب
  • صنایع نفت و گاز و پتروشیمی
  • صنایع شیمیایی
  • صنایع غذایی
  • صنایع کاغذ و سلولز
  • صنایع معدنی
  • سیستم های توزیع گاز
  • سیستم های اطفا حریق
  • تاسیسات سرمایشی و تهویه مطبوع HVAC
  • خطوط انتقال آب
  • نیروگاه ها
  • کاربردهای کشاورزی

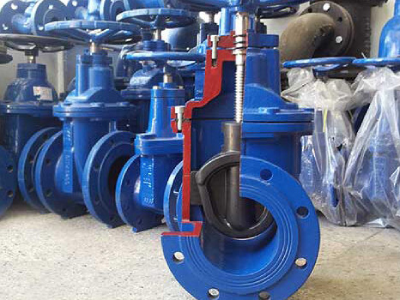

شیر کشویی چدنی



قیمت شیر کشویی چدنی

قیمت شیر کشویی چدنی بر اساس برند سازنده، سایز، کلاس فشاری متفاوت خواهد بود. جدول زیر لیست قیمت شیر کشویی چدنی پرفروش بازار می باشد که از تمامی برندهای مطرح تولید کننده جمع آوری شده است. جهت استعلام قیمت دقیق و بروز با کارشناسان تجهیز صنعت تماس بگیرید.

برندنوعمدلسایز DN(mm)قیمت(تومان)
خنبرهشیر فلکه ای کشویی چدنیشیر فلکه ای کشویی چدنی ۱۰ اینچ مدل ۱۸ ۲۱۰۲۲۵۰۴۴٫۳۵۰٫۰۰۰
خنبرهشیر فلکه ای کشویی چدنیشیر فلکه ای کشویی چدنی ۴ اینچ مدل ۱۲ ۲۱۰۲۱۰۰۱۰٫۶۵۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۱۰ اینچ چدنی F4 ا ۱۰" PN16 GGG40 F4۲۵۰۲۷٫۲۰۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۱۰ اینچ چدنی pn16 F4 ا ۱۰" PN16 GGG40 F4۲۵۰۲۷٫۲۰۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۲ اینچ چدنی pn16 F4 ا ۲" PN16 GGG40 F4۵۰۳٫۳۳۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۳ اینچ چدنی pn16 F4 ا ۳" PN16 GGG40 F4۸۰۵٫۴۵۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۴ اینچ چدنی pn16 F4 ا ۴" PN16 GGG40 F4۱۰۰۶٫۸۳۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۶ اینچ چدنی pn16 F4 ا ۶" PN16 GGG40 F4۱۵۰۱۰٫۳۰۰٫۰۰۰
فارابشیر فلکه کشویی زبانه لاستیکی چدنیکشویی زبانه لاستیکی ۸ اینچ چدنی pn16 F4 ا ۸" PN16 GGG40 F4۲۰۰۱۴٫۸۲۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۱,۱/۲ اینچ۴۰۵٫۵۶۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۲ اینچ۵۰۵٫۷۰۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۲,۱/۲ اینچ۶۵۶٫۵۳۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۳ اینچ۸۰۷٫۰۰۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۴ اینچ۱۰۰۷٫۹۹۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۶ اینچ۱۵۰۱۱٫۷۰۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه دفنی (دسته بلند) چدنی زبانه فلزیشیر فلکه دفنی (دسته بلند) چدنی زبانه فلزی سایز ۸ اینچ۲۰۰۱۷٫۴۱۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۱,۱/۲ اینچ۴۰۱٫۴۳۴٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۱۰ اینچ۲۵۰۱۳٫۴۶۴٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۱۲ اینچ۳۰۰۱۸٫۸۳۲٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۲ اینچ۵۰۱٫۴۵۲٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۲,۱/۲ اینچ۶۵۱٫۷۶۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۳ اینچ۸۰۲٫۲۴۴٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۶ اینچ۱۵۰۴٫۸۴۰٫۰۰۰
وگ ایران (بی همتا)شیر فلکه کشویی زبانه لاستیکی چدنیشیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۸ اینچ۲۰۰۷٫۵۵۹٫۰۰۰

تاریخ بروز رسانی قیمت ها : ۸ خرداد ۱۴۰۳

نکات مهم در انتخاب شیر کشویی چدنی

هنگام خرید و انتخاب شیر فلکه کشویی چدنی به نکات مهم زیر توجه فرمایید:

  • برند سازنده: انتخاب برند معتبر ایرانی مانند فاراب، میراب یا وگ ایران برای تضمین کیفیت و خدمات پس از فروش
  • سایز شیر: هماهنگی سایز شیر با قطر داخلی خط لوله برای جلوگیری از افت فشار و نصب آسان
  • کلاس فشاری: توجه به فشار کاری مجاز PN10 یا PN16 متناسب با شرایط پروژه
  • دمای کاری: انتخاب مدلی با تحمل دما مطابق سیال مورد استفاده (چدن خاکستری تا ۷۰°C، چدن نشکن تا ۸۰°C یا بیشتر)
  • متریال دیسک/زبانه و نشیمنگاه: استفاده از زبانه فلزی یا لاستیکی
  • سایز اتصال: تطابق نوع و سایز فلنج با استانداردهای نصب برای اطمینان از آب‌ بندی صحیح



خرید شیر کشویی چدنی



خرید شیر کشویی چدنی

تجهیز صنعت با بیش از دو دهه تجربه موفق، از پیشگامان تأمین و واردات تجهیزات صنعتی در حوزه برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات و اتصالات پایپینگ، تجهیزات آزمایشگاهی، آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و دستگاه‌ های تست و اندازه‌گیری پرتابل است.

این شرکت به عنوان مرکز فروش شیر کشویی چدنی و سایر شیرآلات پایپینگ، مجموعه‌ای کامل از محصولات را از معتبرترین برندها مانند میراب، فاراب و وگ ایران عرضه می‌ کند. انواع شیر کشویی چدنی با مشخصات فنی متنوع، کلاس فشاری PN10 و PN16، و سایزهای مختلف در انبار تجهیز صنعت موجود است و با بالاترین کیفیت و قیمت رقابتی به مشتریان ارائه می‌ گردد.

جهت مشاوره تخصصی رایگان، دریافت اطلاعات فنی و استعلام قیمت شیر کشویی چدنی می‌توانید با کارشناسان فروش تجهیز صنعت تماس بگیرید و بهترین انتخاب را برای پروژه‌ های آب‌ رسانی، فاضلاب و صنعتی خود انجام دهید.
