فلنج عینکی (Spectacle Blind Flange)، یکی از انواع رایج فلنج ها بدون نیاز به جوشکاری با طراحی ساده است که جهت کنترل مسیر جریان سیالات در صنایع مختلف مورد استفاده قرار می گیرد.

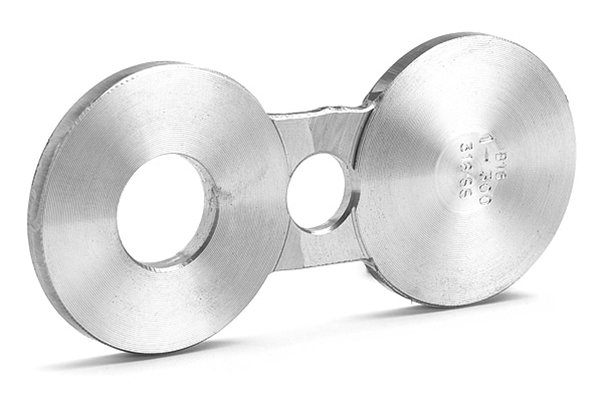

فلنج کور عینکی دارای دو دیسک فلزی تو پر و توخالی است به همین دلیل بر اساس شکل ظاهری فلنج عینکی نامگذاری شده است. آنها برای جداسازی یا مسدود کردن جریان سیال از طریق خط لوله طراحی شده اند و معمولاً بین دو فلنج نصب می شوند.

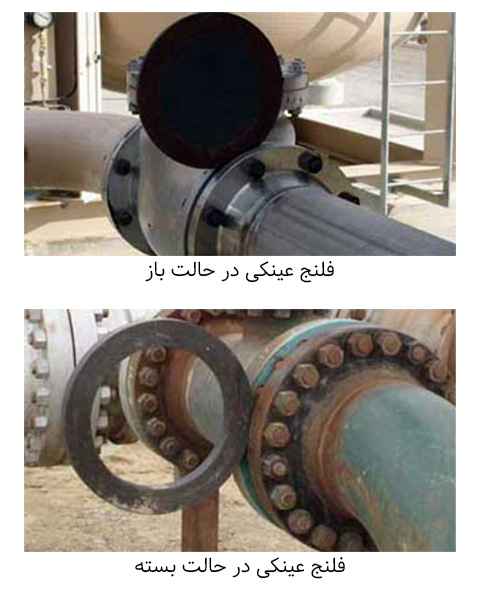

این نوع فلنج می تواند به آسانی بین دو فلنج چرخانده شود تا سیال جریان یابد یا به طور کامل مسیر را مسدود کند. با قسمت تو خالی اسپیسر سیال فرآیندی از داخل خط لوله عبور می کند. اما با قسمت بلایند یا توپر خط لوله مسدود و سیال اجازه عبور ندارد.
توجه به این نکته مهم است که فلنج های کور عینکس فقط باید برای ایزوله کردن بخشی از خط لوله استفاده می شوند. در واقع هنگامی که خط لوله با استفاده از فلنج عینکی مسدود می شود، باید اقدامات کاهش فشار برای جلوگیری از فشار بیش از حد انجام شود.
این فلنج ها در سایزهای مختلف با متریال و کلاس فشاری گوناگون برای مطابقت با نیازهای مختلف خط لوله طراحی می شوند. در ادامه هدف این مقاله معرفی و بررسی مشخصات فنی، کاربردها، مزایا و پارامترهای مهم خرید فلنج می باشد.
مشخصات فنی فلنج عینکی
فلنج های عینکی مطابق استاندارد ASME-B 16.48 از 1 تا 24 اینچ با کلاس های فشاری 150، 300، 600، 900، 1500 و 2500 ساخته می شوند. توجه داشته باشید که ضخامت دیسک ها با کلاس فشاری متناسب است به همین دلیل در کلاس فشاری بالاتر فلنج ضخیم تر است همچنین محدوده دما و فشاری بالاتری را تحمل می کند.
طراحی فلنج کور عینکی امکان بسته شدن کامل یک سیستم لوله کشی را با چرخاندن دیسک کور blind در صورت نیاز فراهم می کند. از مزایای فلنج عینکی میتوان به عدم نیاز به جوشکاری، امکان ساخت سفارشی و بدون محدودیت فشاری اشاره کرد.
تنظیم فلنج کور عینکی در خط لوله بسیار ساده است میتوانید به سادگی پیچ های اطراف فلنج ها را باز کنید و دیسک مورد نظر را در فضای بین لولهها بچرخانید و دوباره پیچ های فلنج را ببندید. در نظر داشته باشید که برخی از کاربردهای لولهکشی نیاز به نصب واشرهای جدید دارند.

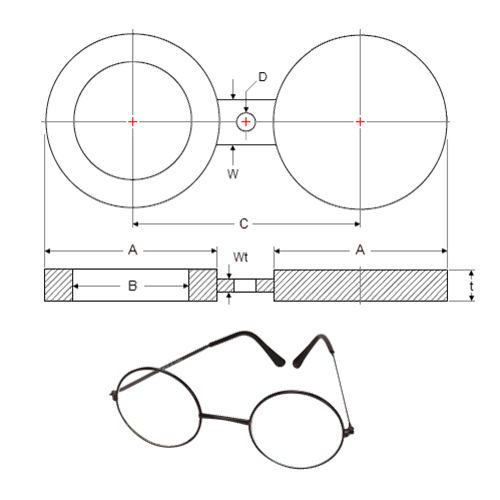

در جدول زیر مشخصات ابعادی فلنج عینکی یا سپکتیکال با کلاس فشاری 150 ذکر می شود. توجه داشته باشید تمامی مقادیر در جدول به جز قطر نامی فلنج بر حسب میلی متر می باشد.
قطر نامی فلنج بر حسب اینچ (NPS) | قطر خارجی A | قطر داخلی B | خط مرکزی C | ضخامت t | عرض w |
---|---|---|---|---|---|
1/2 | 45 | 16 | 60 | 3 | 38 |
3/4 | 54 | 21 | 70 | 3 | 38 |
1 | 64 | 27 | 80 | 3 | 38 |
1.1/4 | 73 | 42 | 90 | 6.4 | 38 |
1.1/2 | 83 | 48 | 100 | 6.4 | 51 |
2 | 102 | 61 | 120 | 6.4 | 51 |
2.1/2 | 107 | 73 | 140 | 6.4 | 51 |
3 | 133 | 89 | 150 | 6.4 | 64 |
3.1/2 | 159 | 102 | 175 | 9.7 | 64 |
4 | 172 | 114 | 190 | 9.7 | 64 |
5 | 194 | 141 | 215 | 9.7 | 76 |
6 | 219 | 168 | 240 | 12.7 | 76 |
8 | 276 | 219 | 300 | 12.7 | 76 |
10 | 337 | 273 | 360 | 15.7 | 102 |
12 | 406 | 324 | 430 | 19.1 | 102 |
14 | 448 | 356 | 475 | 19.1 | 108 |
16 | 511 | 406 | 460 | 22.4 | 108 |
18 | 546 | 457 | 580 | 25.4 | 114 |
20 | 603 | 508 | 635 | 28.4 | 121 |
24 | 714 | 610 | 750 | 31.8 | 140 |
مزایای فلنج عینکی
فلنج های کور عینکی به دلیل ساختار انعطاف پذیری که دارند به گزینهای ایده آل برای بسیاری از صنایع تبدیل شدهاند. این اتصالات دارای مزایای متعددی می باشند که در موارد زیر ذکر می شود:
قابلیت ایزوله کردن:
مزیت اصلی فلنج های کور عینکی توانایی آنها برای ایزوله سازی موقت یا دوره ای در خط لوله است. با چرخاندن دیسک عینکی جریان می تواند عبور کند یا به طور کامل مسدود شود و امکان تعمیر و نگهداری یا تغییر تجهیزات ایمن بدون ایجاد وقفه در کل سیستم فراهم شود.
نشان دهنده جریان بصری:
فلنج های کور عینکی دارای یک دیسک بلایند فلزی هستند که یک نشانه بصری واضح از وضعیت جریان ارائه می دهد. اپراتورها می توانند با مشاهده موقعیت دیسک فلنج عینکی به راحتی تشخیص دهند که آیا خط لوله باز یا بسته است. این ویژگی ایمنی فرآیند را افزایش می دهد و خطر خطا یا حوادث را در حین عملیات کاهش می دهد.
انعطافپذیری:
فلنج های کور عینکی در اندازه ها، کلاس فشاری و متریال گوناگون مطابق با سیستمهای لولهکشی و کاربردهای مختلف موجود هستند. آنها را میتوان برای برآوردن نیازهای پروژه خاص سفارشی کرد و از سازگاری با شرایط پروژه اطمینان حاصل کرد.
مقرون به صرفه:
در مقایسه با روش های جداسازی دائمی مانند نصب شیرها فلنج های کور عینکی راه حلی مقرون به صرفه ارائه می دهند. آنها نیاز به شیرهای جداسازی اختصاصی را از بین می برند و هزینه های نصب اولیه و هزینه های نگهداری طولانی مدت را کاهش می دهند.
نصب و راه اندازی آسان:
فلنج های عینکی نصب و راه اندازی آسانی دارند. آنها را میتوان به آسانی بین دو فلنج قرار داد و با پیچ و مهره محکم کرد. چرخاندن دیسک فلنج عینکی برای تغییر وضعیت جریان یک فرآیند ساده و آسان است که به حداقل تلاش و زمان نیاز دارد.
سازگاری با سیالات مختلف:
فلنج های کور عینکی را می توان از متریال مختلفی تولید کرد که آنها را با طیف وسیعی از سیالات از جمله گازها، مایعات، مواد شیمیایی و دوغاب سازگار می کند. جنس و متریال بر اساس ویژگی های خاص سیال مانند دما، فشار و الزامات مقاومت در برابر خوردگی انتخاب می شود.
راهنمای نصب فلنج کور عینکی
فلنج های عینکی با کاربرد طولانی مدت بین دو فلنج نصب می شوند. با توجه به ویژگی هایی نظیر عملکرد ساده و طراحی بادوام آنها طول عمر طولانی را با حداقل تعمیر و نگهداری ارائه می دهند.
نصب فلنج کور عینکی در یک سیستم لوله کشی نیازمند رعایت نکاتی برای اطمینان از تراز، آب بندی و عملکرد ایمن است. در ادامه برخی از نکات مهم هنگام نصب فلنج عینکی به شرح زیر است:
- ابتدا بررسی کنید که فلنج کور عینکی اندازه، کلاس فشاری و متریال مناسبی برای کاربرد خاص دارد. همچنین فلنج را برای هر گونه نقص یا آسیبی که می تواند بر عملکرد آن تأثیر بگذارد بازرسی کنید.
- در گام بعدی فلنج کور عینک را بین دو فلنج مجاور در خط لوله قرار دهید. سپس اتصال با استفاده از واشر بین فلنج های خط لوله و فلنج عینکی برقرار می شود.
- بررسی کنید که دیسک بلایند فلنج کور عینکی عمود بر خط لوله قرار گرفته باشد و جریان را مسدود کند. زیرا در این صورت تضمین می کند که خط لوله ایزوله شده است.
- نصب را برای هر گونه نشتی، ناهماهنگی یا سایر مسائل بررسی کنید. آزمایش فشار یا تست نشتی را با پیروی از استانداردهای صنعتی انجام دهید تا یکپارچگی نصب تضمین شود.
- مکان های رایج برای نصب این فلنج شامل خطوط لوله bypass lines، ورودی و خروجی تجهیزات دوار یا استاتیک و مخازن ذخیره سازی می شود.
کاربرد فلنج عینکی
فلنج های کور در کاربردهایی که نیاز به مسدود کردن دورهای یا فعالیت های تعمیر و نگهداری دارند به کار می روند. در واقع هنگامی که فلنج کور عینکی نصب می شود بلافاصله میتوان انتخاب کرد که آیا خط لوله مسدود شود یا سیال فرآیندی عبور کند. رایج ترین کاربردهای فلنج عینکی به شرح زیر است:
جداسازی
فلنج های کور عینکی نیز در جداسازی دو بخش مجزا که فشار یا دماهای بسیار متفاوتی دارند، موثر هستند. یک آستر ساخته شده از مواد غیر فلزی را می توان بین دو دیسک صاف پیچ کرد که به محافظت بیشتر در برابر هرگونه نشت یا آلودگی بین مناطق با ویژگی های متفاوت کمک می کند.
تست فشار
فلنجهای کور عینکی معمولاً در آزمایش فشار مخازن برای اطمینان از یکپارچگی استفاده می شوند، زیرا میتوان آنها را به راحتی بدون نیاز به بازکردن هر نقطه اتصال یا تخلیه مخزن، جدا کرد و نصب کرد و سیستم را در حین بازرسی کاملاً ایزوله نگه داشت.
ایزوله کردن
هنگامی که دو بخش از یک لوله باید کاملاً از یکدیگر ایزوله باقی بمانند، فلنج های کور عینکی مفید هستند زیرا طراحی آنها امکان جداسازی از هر دو طرف را با الگوهای پیچ و مهره ای متقارن می دهد. آنها را برای استفاده در مواقعی که حفظ فشار روی یک طرف خط لوله ضروری است حتی اگر طرف دیگر برای تعمیر یا نگهداری قطع شده باشد ایده آل می کند.
تعمیر و نگهداری و تعویض شیرها
شیرهای نصب شده در سیستم لوله کشی ممکن است نیاز به تعمیر و نگهداری منظم مانند تعویض یا تعمیر داشته باشند. استفاده از فلنج عینکی تضمین می کند که دسترسی ایمن بدون نشتی در حین برداشتن شیر به دلیل طراحی و نصب آسان باعث صرفه جویی در زمان و هزینه های نیروی کار می شود و در عین حال سطوح ایمنی بهینه را در تمام عملیات ها حفظ می کند.
کنترل جریان
در چندین برنامه کاربردی مانند راکتورهای شیمیایی که مقادیر انبوهی از مواد شیمیایی به یکباره وارد میشوند و سپس نیاز به کنترل دقیق تهویه دارند، فلنج های عینک روشی قابل اعتماد برای تنظیم فشار و جریان به طور همزمان در هر دو طرف سیستم قبل از ورود به بخش خاصی در مخزن راکتور ارائه می کنند.
پیشگیری از نشتی
در نهایت فلنج های عینکی همچنین میتوانند در جلوگیری از نشت های مربوط به فشار در یک دوره طولانی که در غیر این صورت پرسنل یا تجهیزات را در فاصله نزدیک به خطر میاندازد، کمک کنند.
این بدان معنی است که فلنج های عینکی نقش مهمی در کمک به ایجاد محیط کار ایمن برای پرسنل در صنایع خطرناک مانند صنایع شیمیایی که محصولات بسیار خورنده اغلب در آنها استفاده می شود، ایفا می کند.
فلنج های کور عینکی را میتوان در کاربردهای مختلفی از جمله ایجاد خروجی های فشار، کنترل نشتی و تسهیل بازرسی، تعمیر و نگهداری مورد استفاده قرار می گیرند.
آنها معمولا در واحدهای تولید مواد شیمیایی، سیستم های خط لوله گاز و صنایع پتروشیمی استفاده می شوند. آنها هنگامی که به درستی طراحی شوند، آب بندی محکمی را ارائه می دهند و حتی زمانی که در معرض دماها یا فشارهای بالا قرار می گیرند قابل اعتماد هستند.
پارامترهای مهم خرید فلنج کور عینکی
فلنج کور عینکی یا فلنج اسپکتیکال برای مسدود کردن جریان در سیستمهای لولهکشی برای جلوگیری از آلودگی، سهولت تعمیر و نگهداری یا کنترل جریان به کار می رود.
انتخاب فلنج کور عینکی مناسب همانند سایر اجزای لولهکشی، برای عملکرد قابل اعتماد و طولانی مدت ضروری است. فلنج های عینکی در متریال، اندازه ها و گزینه های طراحی مختلف موجود است.
همچنین مهم است که قبل از خرید فلنج ها، متریالی را انتخاب کنید که متناسب با دما، فشار و سیال فرآیندی باشد. برخی دیگر از مهمترین پارامترهای خرید فلنج عینکی در موارد زیر بیان می شود:
1.متریال فلنج
فلنج های عینکی بسته به نوع کاربرد از متریال مختلفی از جمله فولاد، فولاد ضد زنگ و کروم-مولی ساخته می شوند. به عنوان مثال، فولاد ضد زنگ برای سیالات خورنده مناسب تر است، در حالی که فلنج های کروم-مولیبدن استحکام و مقاومت دمای بیشتری را ارائه میکنند.
2.ابعاد فلنج
فلنج های عینکی در طیف وسیعی از اندازه ها از 1/2 اینچ تا 24 اینچ عرضه می شوند. توجه داشته باشید که اندازه فلنج را بر اساس کاربرد خود در نظر بگیرید، زیرا باید بتواند فشار مورد نیاز و نوع مواد مورد استفاده را تحمل کند.
3.کلاس فشاری فلنج
درجه بندی فشار بین 300 پوند تا 2500 پوند یا بیشتر بسته به جنس و ضخامت فلنج مورد استفاده متفاوت است. هنگام تعیین درجه فشار مناسب برای کاربردهای مختلف عوامل مختلفی مانند شرایط محیطی و بارهای مورد انتظار باید در نظر گرفته شوند.
4.صورت های فلنجی (Flange Faces)
یکی دیگر از پارامترها هنگام خرید این فلنج انتخاب صورت برجسته (RF) یا صورت صاف (FF) است. صفحات RF به دلیل توانایی آن در مهار نیروها در طول زمان بهتر از نوع FF معمولاً برای موقعیت های تحت فشار استفاده می شوند.
5.کاور یا پوشش فلنج
فلنج های عینکی همچنین می توانند دارای پوششها و کاورهای محافظی مانند سطوح گالوانیزه باشند که به جلوگیری از خوردگی در طول زمان کمک می کند. علاوه بر این طول عمر آنها را در محیط های سخت تر که ممکن است به حفاظت بیشتری در برابر زنگ زدگی یا آسیب های سایشی ناشی از محیط مورد نیاز باشد، افزایش می دهد.
6.استانداردهای فلنج
باید قبل از انتخاب فلنج در نظر بگیرید که چه استانداردهایی مانند استاندارد ANSI B16 برای اندازه های بالاتر از لوله های با قطر 24 اینچ و API 6A بعد از آن اعمال می شود.
هدف اصلی استفاده از فلنج کور عینکی، ارائه یک نشانه بصری از انسداد در خط لوله است. با داشتن یک صفحه فلزی قابل مشاهده در مرکز فلنج، اپراتورها به راحتی می توانند بدون تکیه بر تجهیزات دیگر، باز یا بسته بودن خط لوله را تشخیص دهند.
فلنج عینکی با این ویژگی به ویژه در طول عملیات تعمیر و نگهداری و تعمیر هنگامی که جداسازی بخش های خاصی از خط لوله ضروری است به کار می رود.
تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ انواع فلنج های عینکی را در متریال، سایز و کلاس های فشاری گوناگون با بهترین کیفیت و قیمت مناسب به فروش می رساند.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت فلنج با کارشناسان فنی و فروش ما تماس حاصل فرمایید.
