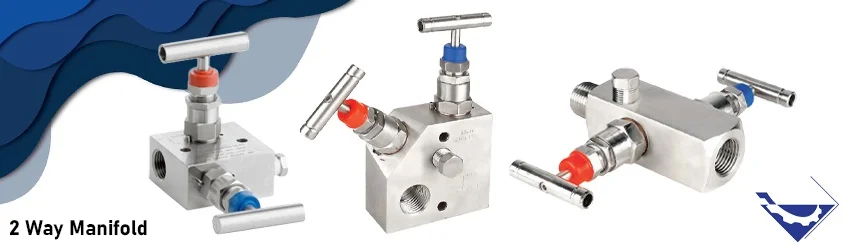

منیفولد 2 شیر

توضیحات

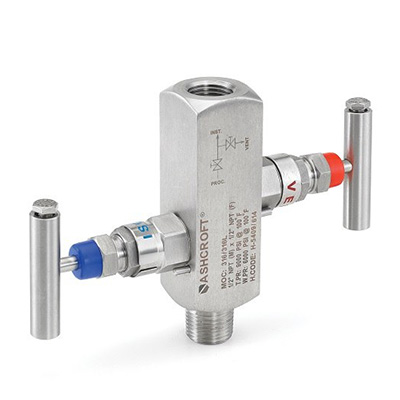

منیفولد 2 شیر (2Way Manifold)، یکی از تجهیزات جانبی بسیار رایج و کاربردی در فرآیندهای صنعتی است که برای نصب گیج، سوئیچ و ترانسمیتر فشار بر روی خط لوله یا مخزن مورد به کار می رود.

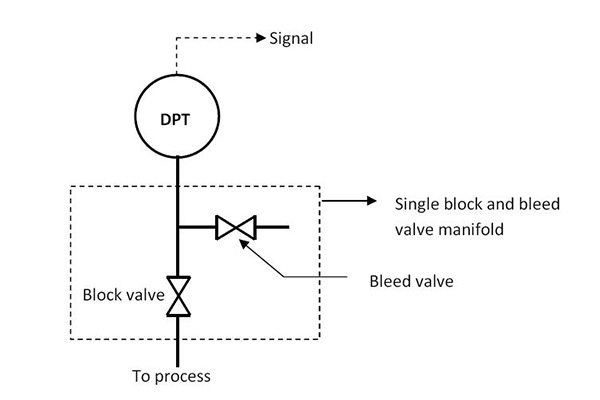

از منیفولد دو شیر یا block and bleed valve برای نصب، جداسازی و همچنین جهت ایزوله کردن تجهیزات اندازه گیری فشار استفاده می شود. منیفولد دو راهه از دو شیر سوزنی یکی به نام شیر ایزوله (block) و یکی دیگر شیر تخلیه (bleed) تشکیل می شود و عموما دارای سایز ½”NPT می باشند.

به طور کلی شیرهای منیفولد به صورت 2شیر، 3 شیر و 5 شیر تولید می شوند. توجه داشته باشید که منیفولدهای 3 و 5 شیر با تجهیزات اندازه گیری اختلاف فشار مانند گیج و ترانسمیتر اختلاف فشار کاربرد دارند.

شیر منیفولد 2 شیر برای باز و بست کردن تجهیزات فشار جهت تعمیرات و انجام کالیبراسیون مورد استفاده قرار می گیرد. در ادامه به معرفی ویژگی ها، عملکرد، کاربردها و پارامترهای مهم خرید منیفولد دو شیر می پردازیم.

ویژگی های منیفولد 2 شیر

جنس منیفولد 2 شیر معمولا از استنلس استیل SS316 است. اما با توجه به سیال فرآیندی، میزان خورندگی همچنین دما و فشار فرآیندی از متریال های هستلوی، مونل و اینکونل نیز تولید می شوند.

این منیفولد دارای اتصالات رزوه ای است که نصب گیج ها، ترانسمیترها یا سوئیچ های فشار را آسان می کند. این اتصالات اتصال ایمن و بدون نشتی به منیفولد را تضمین می کنند.

همچنین منیفولد دو شیر با ریتینگ های مختلف تحمل فشار کلاس 3000 پوند و 6000 پوند بر اینچ مربع (PSI) در صنایع به کار می رود.

بدنه منیفولد شیرها را در خود جای داده و نقاط اتصال تجهیز و خط فرآیند را فراهم می کند. معمولا از متریالی مانند استنلس استیل برای دوام و سازگاری با سیالات مختلف فرآیند تولید می شود.

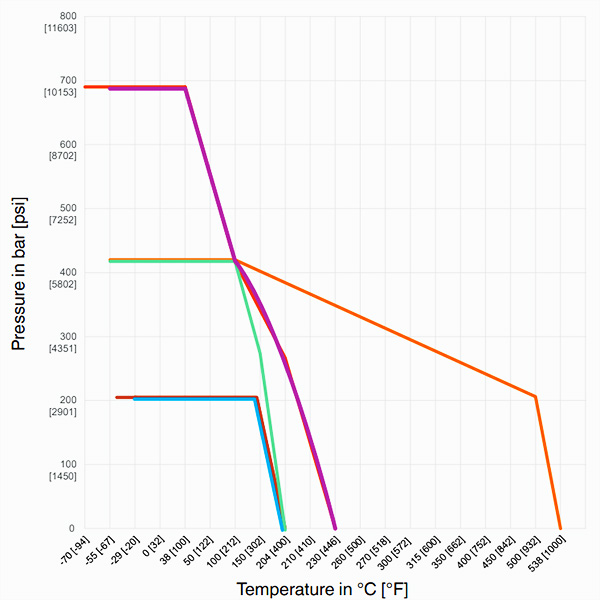

متریال آب بندی (sealing packing) در منیفولد 2 شیر از انواع مختلفی می باشد که در تصویر زیر نمودار فشار و دمای متریال مختلف را مشاهده می کنید. متریال PTFE رنگ بنفش، Graphite نارنجی، Polar PTFE قرمز، FKM آبی و RTFE به رنگ سبز نشان داده شده است.

حداقل دمای طراحی برای اکثر شیرهای سوزنی 55- درجه سانتیگراد [67- درجه فارنهایت] است. در جدول زیر حداکثر فشار کاری در دماهای مختلف برای متریال گوناگون آب بندی منیفولد 2 شیر قابل مشاهده است.

متریال آب بندی	حداکثر فشار کاری در حداقل دما	حداکثر فشار کاری در دمای صفر درجه سانتیگراد	حداکثر فشار کاری در حداکثر دما
PTFE	690 bar در -55 °C	690 bar	276 bar در 204 °C
Polar PTFE	690 bar در -70 °C	690 bar	276 bar در 204 °C
Graphite or SIGRAFLEX® ZX graphite	420 bar در -55 °C	420 bar	206 bar در 500 °C
FKM	206 bar در -29 °C	206 bar	206 bar در 180 °C
FKM AED	206 bar در-46 °C	206 bar	206 bar در 180 °C
RTFE	420 bar در -55 °C	420 bar	276 bar در 180 °C

عملکرد منیفولد 2 شیر

منیفولد 2 شیر امکان کالیبراسیون و نصب ترانسمیترهای فشار را فراهم می کند. علاوه بر این منیفولد 2 راهه برای گیج فشار نیز از افزایش فشار جلوگیری می کند و تجهیز را از فرآیند جدا می کند که به حذف ایمن آن برای تمیز کردن و نگهداری کمک می کند.

جهت در سرویس قرار دادن ترانسمیتر فشار در منیفولد دو راهی ابتدا همه شیرها را ببندید. پس از نصب تجهیز فشار ابتدا شیر ایزوله (block) را باز کنید تا سیال فرآیندی وارد منیفولد و ترانسمیتر شود.

سپس شیر تخلیه ( bleed) را باز کنید تا چند قطره از سیال فرایندی از سوراخ درین به بیرون بریزد در این صورت هواگیری نیز انجام می شود. پس از هواگیری شیر تخلیه را ببندید هم اکنون ترانسمیتر در سرویس قرار خواهد داشت.

همچنین برای خارج کردن ترانسمیتر فشار از سرویس ابتدا شیر ایزوله (block) را بسته و سپس شیر تخلیه ( bleed) را باز کنید تا سیال باقیمانده در ترانسمیتر از سوراخ Vent (عموما با سایز ¼”) خارج گردد.

کاربرد منیفولد 2 شیر

منیفولد 2 شیر تجهیزی است که در سیستم‌های اندازه‌گیری و کنترل فشار برای اتصال تجهیزات اندازه گیری فشار به خط یا سیستم فرآیندی استفاده می‌ شود. این تجهیز شامل دو شیر سوزنی است که امکان جداسازی، کالیبراسیون یا هواگیری تجهیزات فشار را فراهم می کند. برخی از کاربردهای رایج آن به شرح زیر است:

• 1.جهت هواگیری، نصب، کالیبراسیون و جداسازی تجهیزات اندازه گیری فشار نظیر گیج، ترانسمیتر و سوئیچ فشار را فراهم می کند.
• 2.در طیف وسیعی از صنایع فرآیندی از جمله نفت و گاز، صنایع شیمیایی و پتروشیمی، تولید برق، آب و فاضلاب کاربرد دارد.
• 3.مناسب با سیالات مایع و گازی خورنده که ویسکوزیته کمی دارند.

پارامترهای مهم خرید منیفولد 2 شیر

منیفولدهای 2 شیر معمولاً در صنایعی از جمله نفت و گاز، پتروشیمی، شیمیایی و کنترل فرآیند که اندازه گیری و کنترل دقیق فشار ضروری است مورد استفاده قرار می گیرند.

این تجهیزات جانبی یک راه حل کارآمد برای نصب، نگهداری و کالیبراسیون  ارائه می دهند. علاوه بر این یکپارچگی و ایمنی سیستم فرآیندی را تضمین می کنند. هنگام خرید منیفولد 2 شیر پارامترهای متعددی باید در نظر گرفته شود. برخی از مهمترین پارامترهای خرید منیفولد دو شیر در موارد زیر ذکر می شود:

• 1.سایز اتصال رزوه ای
• 2.متریال بدنه
• 3.متریال آب بندی
• 4.نوع Bonnet design
• 5.مدل و برند سازنده
• 6.نوع نصب عمودی یا افقی

تجهیز صنعت برترین و بزرگترین تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع مختلف منیفولد 2 شیر را از برندهای مختلف ویکا، الیور و غیره با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت منیفولد با کارشناسان فنی و فروش ما تماس بگیرید.
