منیفولد 3 راهه

توضیحات

منیفولد 3 راهه (3Way Manifold)، یکی از تجهیزات جانبی بسیار رایج و کاربردی جهت نصب، جداسازی، کالیبراسیون و تعویض تجهیزات اندازه گیری اختلاف فشار نظیر گیج و ترانسمیتر اختلاف فشار مطابق استاندارد IEC 61518 طراحی شده است.

این منیفولد از دو شیر قطع (Block یا Isolate) و یک شیر جبران کننده فشار (Equalizer) تشکیل می شود. شیرهای قطع، فرآیند را از  تجهیز اندازه گیری اختلاف فشار جدا می کنند. همچنین شیر جبران کننده فشار، جبران بین سمت ⊕ و سمت ⊖ را قادر می سازد تا از فشار بیش از حد یک طرفه در طول راه اندازی و بهره برداری جلوگیری شود.

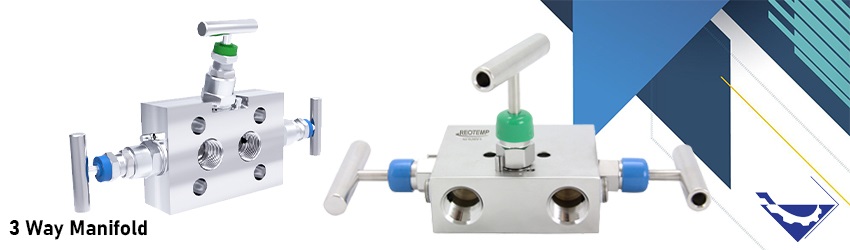

قیمت و خرید منیفولد 3 راهه



شیر Equalizer که به اکولایزر یا شیر تعادل نیز معروف است، یکی از ویژگی های منحصر به فرد منیفولد سه راهه است. با باز کردن شیر اکولایزر، فشار از خط فرآیند را می توان به تجهیزات اندازه گیری اختلاف فشار هدایت کرد و امکان اندازه گیری یا مقایسه همزمان فشارها را فراهم کرد.

در ادامه این مطلب به معرفی و بررسی ویژگی های فنی، عملکرد، مزایا، متریال و خرید منیفولد 3 راهه می پردازیم.

ویژگی های فنی منیفولد 3 راهه

مشخصات فنی منیفولد 3 شیر با توجه به سازنده و مدل خاص می تواند متفاوت باشد. در ادامه  برخی از مشخصات فنی متداول منیفولد 3 راهه در موارد زیر ذکر می شود:

  • 1.حداکثر فشار فرآیندی مجاز: حداکثر فشاری را که منیفولد می تواند بدون آسیب یا نشتی تحمل کند را نشان می دهد. معمولاً در واحدهای فشار مانند psi (پوند بر اینچ مربع) یا بار بیان می شود.
  • 2.محدوده دما: درجه بندی دما محدوده دمای عملیاتی را مشخص می کند که در آن منیفولد می تواند به طور موثر و ایمن عمل کند. در نظر گرفتن دمای سیال فرآیندی و محیطی که منیفولد در آن نصب می شود بسیار مهم است.
  • 3.متریال: بدنه و شیرهای منیفولد معمولاً از متریالی متناسب با سیال فرآیندی، دما و فشار تولید می شوند. انتخاب متریال مناسب سازگاری با سیالات مختلف را تضمین می کند و از خوردگی یا تخریب جلوگیری می کند.
  • 4.اندازه و نوع اتصال: اندازه اتصالات رزوه ای از 1/4 اینچ تا 1/2 اینچ NPT یا BSP متغیر است. اتصالات فلنجی یا جوشی نیز ممکن است بسته به کاربرد موجود باشد.
  • 5.گواهینامه و استانداردها: منیفولد 3 شیر بسته به صنعت و کاربرد ممکن است نیاز به رعایت استانداردهای مختلف یا انطباق خاص داشته باشد. به عنوان مثال می توان به گواهینامه های محیط های ضد انفجار (مانند ATEX، IECEx) یا مطابقت با استانداردهای صنعتی مانند ANSI/ISA اشاره کرد.

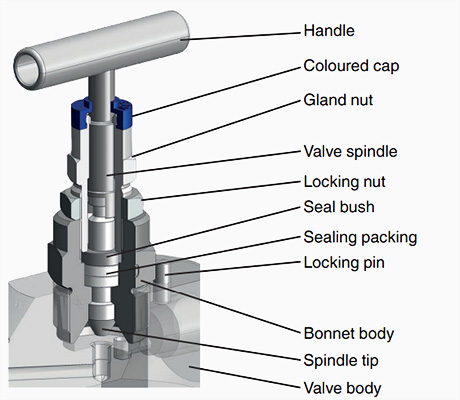

اجزای منیفولد 3 راهه

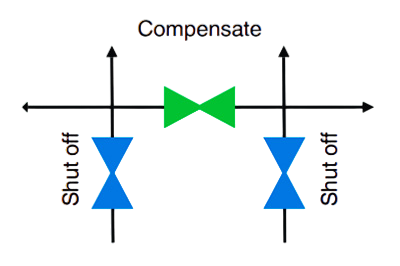

عملکرد منیفولد سه راهه

منیفولد سه شیر برای نصب و در سرویس قرار دادن ترانسمیترهای اختلاف فشاری مورد استفاده قرار می گیرد. شیر متعادل کننده (Equalizer) وظیفه ایجاد فشارهای مساوی در دو طرف کم فشار (Low Pressure) و پر فشار (High Pressure) را بر عهده دارد.

شیر منیفولد یه راهه از دو عدد شیر ایزوله (Block) جهت اتصال به تیوب ها و یک شیر متعادل کننده فشار (Equalizer) جهت بالانس کردن ورودی های فشار تشکیل می شود.

منیفولد سه راهه بر خلاف 5 راهه دارای مسیر خروجی برای هواگیری نمی باشد. به عبارتی دیگر دارای مسیر خروجی نخواهد بود. برای به دست آوردن نقطه تعادل ترانسمیترها کافیست تا شیرهای مسدود کننده را بسته و شیر متعادل کننده را باز نمایید.

جهت قرار دادن تجهیزات اندازه گیری اختلاف فشار در سرویس ابتدا همه شیر ها باید بسته باشد. در مرحله بعد شیر Equalizer را باز کنید سپس شیر سمت فشار پایین (low Pressure) را باز کنید.

در گام بعدی شیر سمت فشار بالا (High Pressure) را باز کنید. در آخرین مرحله شیر Equalizer را ببندید. در این حالت تجهیزات اندازه گیری اختلاف فشار مانند گیج یا تراسنمیتر اختلاف فشار در سرویس قرار می گیرد.

عملکرد منیفولد سه راهه

جهت خارج کردن تجهیزات اندازه گیری اختلاف فشار از سرویس نیز لازم است ابتدا شیر Equalizer را باز کنید. سپس شیر سمت فشار پایین (Low pressure) را ببندید. در  گام آخر نیز  شیر قسمت فشار بالا (High pressure) را ببندید.

انواع متریال منیفولد 3 راهه

متریال های گوناگونی در ساخت شیر منیفولد سه راهه استفاده می شود. اما شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) باید از حداقل متریال استیل 316L با تحمل فشارهای بالا تولید شود.

انواع منیفولد با متریال های استنلس استیل SS316L، مونل Monel و هستلوی Hastelloy C276 در دسترس می باشند. همچنین برای قسمت های آببندی (Packing) انواع متریال های PTFE و گرافیت در شیر های منیفولد استفاده می شود.

یکی از تاثیرگذار ترین موارد بر قیمت شیر منیفولد سه راهه متریال آن است. طبیعتا قیمت شیر منیفولد با متریال اینکونل بیشتر از استنلس استیل خواهد بود.

خرید شیر منیفولد 3 راهه

منیفولد 3 راهه یا 3 شیر مجموعه ای از سه شیر سوزنی در یک بدنه به همراه چندین اتصال می باشد. از ویژگی های منیفولد سه راهه میتوان به آب بندی فلز به فلز (metal-to-metal) و متریال قسمت های در تماس با سیال از جنس استنلس استیل 316 اشاره کرد.

منیفولد سه راهه با سه شیر سوزنی در طیف گسترده ای از صنایع نفت و گاز، پتروشیمی، شیمیایی، برق، آب و فاضلاب و بسیاری موارد دیگر کاربرد دارد.

تجهیز صنعت بزرگترین تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ انواع منیفولد 3 راهه از برندهای معتبر را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت منیفولد 3 راهه با کارشناسان فنی و فروش ما تماس حاصل فرمایید.
