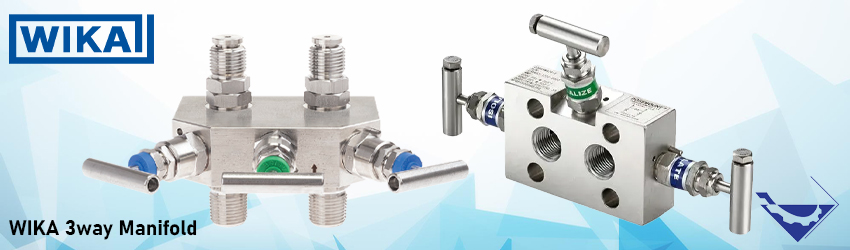

منیفولد ۳ شیره ویکا

منیفولد سه شیره ویکا یا WIKA 3-Valve Manifold برای قطع ارتباط فرآیند با ابزار اندازه گیری اختلاف فشار و هم فشارسازی دو سمت آن استفاده می شود. آرایش متداول این منیفولد شامل دو شیر قطع کن و یک شیر اکولایزر است.

این محصول که در بازار با نام «منیفولد سه راهه ویکا» نیز شناخته می شود، با شیر سه راهه تغییر مسیر جریان تفاوت دارد. منظور از سه شیره، تعداد شیرهای کنترلی مجموعه است. برای انتخاب و استعلام قیمت، مدل دقیق، نوع اتصال، فاصله محور پورت ها، متریال، پکینگ و شرایط فشار و دمای فرآیند باید مشخص شوند.

عملکرد منیفولد سه شیره ویکا

در آرایش متداول اندازه گیری اختلاف فشار، هر مسیر فشار بالا و فشار پایین یک شیر قطع کن دارد. شیر سوم، مسیر ارتباطی بین دو سمت ابزار را کنترل می کند. منیفولد سه راهه ویکا شامل سه شیر سوزنی شکل به همراه چندین اتصال در بدنه می باشند. دو عدد از شیرها (Block یا Isolate) و یک شیر (Equalizer) جهت بالانس کردن و یکسان سازی ورودی های فشار است و دارای مسیر خروجی نمی باشد.

در اندازه گیری عادی، شیرهای قطع کن باز و اکولایزر بسته است. استفاده صحیح از اکولایزر در عملیات راه اندازی و سرویس، به جلوگیری از اعمال اختلاف فشار نامناسب به ابزار کمک می کند. هم فشارسازی به معنی تخلیه فشار نیست. ممکن است اختلاف فشار دو سمت نزدیک صفر باشد، اما هر دو سمت همچنان تحت فشار فرآیند باشند. توضیح ساختار این مجموعه در صفحه رسمی منیفولد ویکا آمده است.

مدل های منیفولد سه شیره WIKA

در مستندات پیشین ویکا، مدل های IV30 و IV31 برای منیفولد سه شیره معرفی شده اند. در دیتاشیت AC 09.23، ویرایش مارس ۲۰۲۶، خانواده سه شیره با عنوان IV3 و زیرمدل های مختلف ارائه می شود. نمونه هایی از زیرمدل های درج شده در دیتاشیت جدید:

این نمونه ها برای شناخت تفاوت آرایش ها هستند و موجودی آن ها باید هنگام استعلام بررسی شود. برای جایگزینی IV30 یا IV31، تطبیق مدل جدید باید بر اساس نقشه و مشخصات کامل انجام شود.

مشخصات فنی منیفولد ۳ شیر ویکا

منیفولدهای ۳ و ۵ شیر ویکا همراه با تجهیزات اندازه گیری اختلاف فشار در صنایع مختلف به کار می روند. به طور کلی تفاوت دو مدل منیفولد سه شیر IV31 و IV30 در موقعیت قرارگیری شیر های آن می باشد.

مشخصات فنی و ویژگی های منیفولد ۳ شیر ویکا به شرح زیر می باشد:

• فواصل استاندارد ۳۷ و ۵۴ میلی متر مناسب برای گیج های اختلاف فشار ویکا و ترانسمیترهای فشار
• سایز اتصالات رزوه ای:  ½ NPT ¼ ،NPT½، G ¼ ، G
• سایز شیر ونت: ¼ NPT
• متریال (Wetted parts): استنلس استیل S.S ۳۱۶/316L، مونل  Monel ۴۰۰ و هستلوی Hastelloy ۲۷۶
• پکینگ آب بندی: تفلون PTFE، گرافیت و  RTFE
• استاندارد متریال: NACE MR0175 و ISO ۱۵۱۵۶
• متریال Handle: استنلس استیل ۳۱۶/316L

نصب و هواگیری منیفولد ۳ شیر ویکا

برای نصب منیفولد سه راهه ویکا در سرویس ابتدا تمامی شیرها باید بسته شده تا جریان متوقف شود. سپس شیر (Equalizer) را باز کرده تا فشار متعادل شود و  در مرحله بعد شیر سمت پایین (Low Pressure) را باز کنید.

در گام بعدی شیر سمت فشار فشار بالا (High Pressure) را باز کنید و در نهایت شیر Equalizer را ببندید. در این شرایط دستگاه اندازه گیری در حالت سرویس قرار گرفته است. جهت جداکردن دستگاه اندازه گیری اختلاف فشار مانند ترانسمیتر لازم است ابتدا شیر سمت فشار پایین را بسته و همزمان شیر Equalizer را باز کنید و در انتها شیر High pressure را ببندید تا فشار سیال فرآیندی از دستگاه اندازه‌گیری قطع شود.

کاربرد منیفولد ۳ شیر ویکا

• جهت هواگیری، جداسازی و کالیبراسیون تجهیزات اندازه گیری اختلاف فشار در صنایع مختلف استفاده می شوند.
• منیفولدهای سه شیر ویکا برای سیالات تهاجمی گاز و مایعات چسبناک و ویسکوزیته بالا کاربرد ندارند.
• منیفولد ۳ شیر ویکا در صنایع فرآیندی مختلفی از قبیل صنایع نفت و گاز، شیمیایی، تولید برق، آب و فاضلاب مورد استفاده قرار می گیرند.

مشخصات لازم برای سفارش

عنوان «منیفولد سه شیره ویکا» به تنهایی مشخصات یک کالای قابل سفارش را تعیین نمی کند. موارد زیر باید در پیشنهاد فنی مشخص باشند:

حدود فشار و دما باید برای نسخه انتخابی و به صورت هم زمان بررسی شوند. بیشترین فشار یک گزینه و بیشترین دمای گزینه دیگر را نباید به عنوان مشخصات یک محصول واحد درج کرد.

ویژگی های طراحی منیفولد ویکا

ویکا برای این خانواده، ویژگی هایی مانند نوک اسپیندل غیرچرخان با هدف کاهش سایش، عملکرد با گشتاور کم و طراحی ضد بیرون زدگی را معرفی می کند. اصطلاح Blow-out Proof به طراحی جلوگیری کننده از بیرون زدگی اجزای مربوط تحت فشار اشاره دارد؛ ترجمه آن به «کلاهک ضد ضربه» دقیق نیست. این ویژگی نیز جایگزین رعایت محدودیت فشار و دستور نصب نمی شود.

تفاوت منیفولد سه شیره و پنج شیره

در آرایش متداول اختلاف فشار، تفاوت اصلی به وجود شیرهای تخلیه مستقل مربوط است.

آرایش های خاص نیز وجود دارند؛ بنابراین، نقشه مدار داخلی باید بررسی شود. مشخصات یک پورت ونت یا پیچ تخلیه را نباید بدون تطبیق با مدل، به تمام منیفولدهای سه شیره نسبت داد.

راهنمای انتخاب برای ترانسمیتر و گیج اختلاف فشار

سازگاری اتصال را بررسی کنید

برند مشترک، به تنهایی سازگاری منیفولد و ابزار را تضمین نمی کند. فاصله پورت ها، اتصال، سطوح آب بندی، پیچ ها و فضای دسترسی به دسته ها باید با نقشه ابزار مطابقت داشته باشند.

در جایگزینی محصول موجود، تصویر پلاک و نقشه اتصال از عکس ظاهری مجموعه اطلاعات دقیق تری می دهند.

متریال را بر اساس سیال انتخاب کنید

متریال باید با ترکیب سیال، شرایط خوردگی و دمای سرویس سازگار باشد. حکم کلی «منیفولد ویکا برای سیالات خورنده مناسب نیست» درست نیست؛ مستندات سازنده کاربرد برای سیالات مهاجم را با انتخاب مناسب مطرح می کنند، اما سیالات بسیار ویسکوز یا مستعد تبلور به بررسی ویژه نیاز دارند.  همچنین، NACE نام آلیاژ نیست. اگر پروژه الزام NACE دارد، انطباق متریال و مدارک همان کالای پیشنهادی باید تأیید شود.

نیاز به تخلیه و آزمون را مشخص کنید

منیفولد، کالیبراتور فشار نیست. این تجهیز می تواند بخشی از آرایش آماده سازی ابزار برای آزمون باشد، اما روش اعمال فشار مرجع و تخلیه باید در مجموعه کامل مشخص شود.

نصب و سرویس منیفولد سه شیره

روش راه اندازی و جداسازی باید با توجه به نقشه منیفولد، دستور سازنده ابزار و رویه بهره برداری تعیین شود. شرایط خطوط ایمپالس، سیال و آرایش نصب بر این روش اثر می گذارند. بستن شیرهای قطع کن به تنهایی به معنی بی فشار شدن ابزار نیست. پیش از بازکردن اتصالات، فشار محبوس باید از مسیر پیش بینی شده تخلیه و نبود فشار تأیید شود. برای جلوگیری از برداشت اشتباه، ترتیب عمومی باز و بسته کردن شیرها نباید جای دستور کار مجموعه نصب شده را بگیرد.

قیمت منیفولد سه شیره ویکا

قیمت به مدل، متریال، نوع اتصال، پکینگ، شرایط کاری و مدارک موردنیاز وابسته است. کامل بودن اقلام همراه نیز باید در مقایسه پیشنهادها لحاظ شود. برای دریافت پیشنهاد دقیق، اطلاعات زیر را ارسال کنید:

• مدل منیفولد یا تصویر پلاک تجهیز قبلی؛
• برند و مدل ابزار اختلاف فشار؛
• مشخصات اتصال سمت فرآیند و سمت ابزار؛
• نام سیال، فشار و دمای کاری؛
• متریال و مدارک موردنیاز پروژه؛
• تعداد و اقلام همراه موردنیاز.

برای استعلام موجودی و قیمت روز منیفولد سه شیره ویکا، مشخصات فنی یا تصویر پلاک دستگاه را برای کارشناسان فروش تجهیز صنعت ارسال کنید. مدل، وضعیت کالا و مدارک قابل ارائه باید در پیشنهاد فروش مشخص شوند. برای مقایسه گزینه ها، صفحه خرید شیر منیفولد را ببینید.

پرسش های متداول

منیفولد سه راهه ویکا همان منیفولد سه شیره است؟

در کاربرد رایج بازار، این دو عبارت برای این محصول استفاده می شوند. «سه شیره» توصیف دقیق تری است و نباید با شیر سه راهه تغییر مسیر اشتباه گرفته شود.

شیر اکولایزر چه کاری انجام می دهد؟

در آرایش متداول، بین دو سمت ابزار ارتباط ایجاد می کند تا فشار آن ها برابر شود. این عمل الزاماً فشار را تخلیه نمی کند.

آیا منیفولد سه شیره شیر ونت دارد؟

آرایش پایه مورد بحث شامل دو شیر قطع کن و یک اکولایزر است. وجود اتصال یا تجهیز تخلیه باید برای مدل مشخص بررسی شود.

آیا می توان IV30 یا IV31 را با هر مدل IV3 جایگزین کرد؟

خیر. زیرمدل، اتصالات، ابعاد، متریال و شرایط کاری باید پیش از انتخاب جایگزین تطبیق داده شوند.

آیا این محصول برای هر ترانسمیتر اختلاف فشار مناسب است؟

سازگاری باید از روی مشخصات و نقشه اتصال تأیید شود. سه شیره بودن یا مشترک بودن برند کافی نیست.
