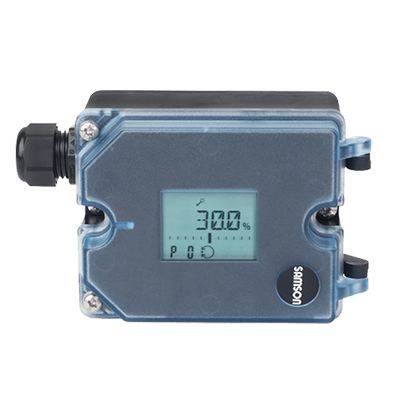

آی توپی پوزیشنر سامسون 3725، یکی از محصولات برند معتبر سامسون و نوعی آی توپی پوزیشنر سینگل اکت است که جهت اطمینان از صحت موقعیت یا پوزیشن شیرهای کنترلی مورد استفاده قرار می گیرد.
این تجهیز میزان سیگنال ورودی از کنترلر یا سیستم کنترلی را با مقدار حرکت استم کنترل ولو مقایسه می کند. در صورت تشخیص هرگونه مغایرت در این مقدار، با ایجاد یک فشار نیوماتیکی بیشتر این مقدار را اصلاح خواهد کرد.
به عبارتی دیگر آی توپی پوزیشنر سامسون ۳۷۲۵ با دریافت سیگنال جریانی 4 تا 20 میلی آمپر از یک کنترلر یا سیستم کنترلی مانند یک فلومتر یا پرشر ترانسمیتر و یا PLC و تبدیل آن به یک سیگنال نیوماتیکی قابل ارسال برای اکچویتور شیر، باعث بهبود عملکرد کنترل ولو می گردد. همچنین سرعت stroke ولو را با بالاترین سرعت و دقت کنترل می کند.
شرکت سامسون Samson تولیدکننده جهانی انواع تجهیزات کنترل و ابزار دقیق برای اتوماسیون فرآیند و کاربردهای صنعتی است. این شرکت در سال 1907 تاسیس شد و دفتر مرکزی آن در فرانکفورت آلمان قرار دارد. محصولات سامسون در طیف وسیعی از صنایع از جمله نفت و گاز، مواد شیمیایی، تولید برق، تصفیه آب و غیره مورد استفاده قرار می گیرد.
یکی از معروف ترین و پرمصرف ترین مدل های ای توپی پوزیشنر شرکت سامسون آلمان آی توپی پوزیشنر سامسون مدل 3725 است که در ادامه به معرفی ویژگی ها و بررسی عملکرد خواهیم پرداخت.
انواع آی توپی پوزیشنر سامسون ۳۷۲۵
آی توپی پوزیشنر سامسون مدل 3725 قابلیت نصب مستقیم روی اکچویتور 3277 سامسون از سایز 120 تا 700 سانتی متر مربع را خواهد داشت. همچنین این ای توپی قابلیت نصب روی اکچویتور های روتاری یا دورانی مطابق استاندارد VDI/ VDE 3845 را دارد.
این مدل پوزیشنر سامسون با عملکرد آسان کالیبراسیون، تنظیم خودکار و ویژگی های اساسی در طیف گسترده ای از صنایع به کار می رود. آی توپی پوزیشنر الکتروپنوماتیکی سامسون با عملکرد آسان در سایت و نمایشگر LCD در انواع گوناگونی با توجه به تاییدیه های ضد انفجار یه شرح زیر تولید می شود:
- 1.مدل 000-3725 بدون تائیدیه استاندارد ضد انفجار
- 2.مدل 110-3725 دارای تائیدیه ضد انفجار مطابق با استاندارد های ATEX, STCC
- 3.مدل 113-3725 دارای استاندارد ضد انفجار مطابق استاندارد GOST
- 4.مدل 130-3725 دارای استاندارد CSA
ویژگی های ای توپی پوزیشنر سامسون مدل 3725
سیگنال ورودی برای این ای توپی پوزیشنر مقدار 4 تا 20 میلی آمپر و فشار هوای تغذیه مقدار 1.4 تا 7 بار است. مقدار ظرفیت هوای خروجی ای توپی پوزیشنر سامسون 3725 برای پر کردن هوای اکچویتور 8.3 مترمکعب بر ساعت و برای خالی کردن آن 14 متر مکعب بر ساعت است که نشان دهنده فلوی قابل قبول و اکشن گرفتن نسبتا سریع کنترل ولو می باشد.
میزان travel در این مدل پوزیشنر قابل تنظیم بوده و مقادیر 5 تا 30 میلیمتر برای اکچویتورهای سامسون مدل 3277 را میتوان برای آن تنظیم کرد. همچنین مقدار 6،12 و 15 میلیمتر برای اکچویتور های سامسون مدل 2-2780 و مقدار 15 و 30 میلیمتر برای اکچویتور مدل 3372 را میتوان برای آنها تنظیم کرد.
علاوه بر این برای اکچویتور های دورانی یا چرخشی مقدار تراول 24 تا 100 درجه را مطابق استاندارد VDI/ VDE 3845 دارد. پوزیشنر الکتروپنوماتیک نوع 3725 را می توان مستقیماً از طریق بلوک اتصال به محرک Type 3277 متصل کرد.
هنگامی که پوزینشر به اکچویتور Type 3277-5 (120 سانتی متر مربع) متصل می شود، فشار سیگنال روی یک سوراخ داخلی در یوک اکچویتور به آن هدایت می شود. در جدول زیر برخی از مهمترین مشخصات فنی آی توپی پوزیشنر سامسون ۳۷۲۵ ذکر شده است. جهت کسب اطلاعات فنی بیشتر میتوانید به کاتالوگ این محصول مراجعه نمایید.
| مدل پوزیشنر | سامسون مدل 3725 |
|---|---|
| نوع پوزیشنر | پوزیشنر هوشمند الکتروپنوماتیکی (I/P) |
| مناسب اکچویتور | دورانی / خطی |
| سینگل/دابل | سینگل اکت |
| سیگنال ورودی | 4 تا 2 میلی آمپر |
| فشار هوا تغذیه | 1.4 to 7 bar (20 to 105 psi) |
| جابه جایی/ چرخش | 50 میلی متر یا 100 درجه |
| نمایشگر | الفبایی عددی LCD |
| متریال بدنه | Polyphthalamide (PPA) |
| حداقل جریان | 3.8 میلی آمپر |
| هیسترزیس | ≤0.3 % |
| استاندارد ضد انفجار | ATEX, STCC, CSA, GOST |
| درجه حفاظت بدنه | IP66 |
| سیگنال خروجی | 0 بار تا فشار عرضه |
| محدوده دمای محیط | 20- تا 80+ درجه سانتی گراد |
عملکرد آی توپی پوزیشنر سامسون ۳۷۲۵
پوزیشنر الکتروپنوماتیکی مدل 3725 بر روی شیرهای کنترل پنوماتیک نصب می شود و برای کنترل موقعیت شیر کنترلی با توجه به سیگنال دریافتی از کنترلر استفاده می شود. پوزیشنر سیگنالی که از کنترلر دریافت می کند را با زاویه حرکت یا باز شدن شیر کنترل مقایسه می کند و فشار سیگنال را برای اکچویتور پنوماتیکی صادر می کند. پوزیشنر عمدتاً از اجزای زیر تشکیل شده است:
1.سنسور مقاومت مغناطیسی
2.مبدل آنالوگ i/p با تقویت کننده هوای پایین دست (Downstream)
3.واحد الکترونیک با میکروکنترلر
میزان جابه جایی استم یا باز شدن توسط اهرم (Lever)، سنسور مغناطیسی مقاومت غیر تماسی و الکترونیک پایین دست اندازه گیری می شود. در واقع اهرم پیک آپ (Lever) به آهنربایی داخل تجهیز متصل می شود.
حرکت اهرم پیک آپ باعث تغییر جهت میدان مغناطیسی می شود و این تغییر توسط سنسور حس می شود. در واقع واحد الکترونیکی موقعیت استم اکچویتور یا میزان باز شدن را از این اطلاعات تعیین می کند.
موقعیت استم اکچویتور یا میزان باز شدن آن به میکروکنترلر روی مبدل A/D منتقل می شود. الگوریتم کنترل PD در ریزپردازنده این موقعیت واقعی استم را با سیگنال کنترل 4 تا 20 میلی آمپر پس از تبدیل آن توسط مبدل A/D مقایسه می کند.
در صورت انحراف سیستم، فعال سازی ماژول i/p به گونه ای تغییر می کند که اکچویتور شیر بر روی بوستر پایین دست (Downstream) تحت فشار یا هوادهی قرار گیرد. هوای تغذیه به بوستر و رگلاتور فشار عرضه می شود.
مزایای آی توپی پوزیشنر سامسون ۳۷۲۵

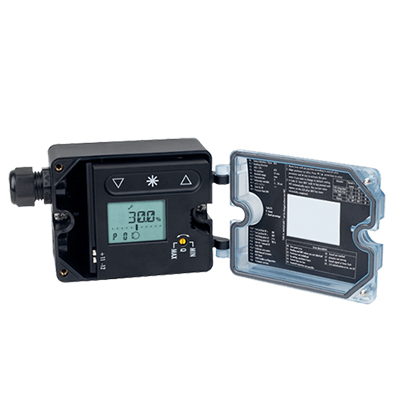

آی توپی پوزیشنر سامسون 3725 به هر دو اکچویتور خطی و چرخشی، مستقل از Fail Safe Action یا Moving Direction متصل می شود و به نمایشگر اجازه می دهد 180 بچرخد. برخی دیگر از مزایای پوزیشنر سامسون مدل 3725 به شرح زیر می باشد:
- طراحی پوزیشنر الکتروپنوماتیک ساده و فشرده برای کاربردهای صنعتی سبک
- راه اندازه گیری خودکار و دقت کنترل بالا
- کالیبراسیون خودکار و نصب آسان
- قابل تنظیم و عملکرد آسان از طریق فهرست منوی نمایشگر با سه کلید خازنی
- سنجش موقعیت بدون تماس (Non-contact)
- ذخیره تمام پارامترها در EEPROM
- عدم تاثیر پذیری از اثرات محیطی و چکش بخار
- نظارت مداوم zero
- خوانایی آسان LCD در موقعیت های نصب مختلف
-
اتصال به اکچویتورهای چرخشی مطابق VDI/VDE 3845 و اتصال به اکچویتور Type 3372 برای شیرهای سری V2001
تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ نظیر کنترل ولو های پنوماتیکی، رگلاتور، پوزیشنر، لیمیت سوئیچ باکس، انواع اکچویتور یا عملگر های پنوماتیکی دیافراگمی و دورانی است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع مختلف آی توپی پوزیشنر سامسون مدل 3725 را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت روزآی توپی پوزیشنر سامسون ۳۷۲۵ با کارشناسان فروش ما در تماس باشید.
