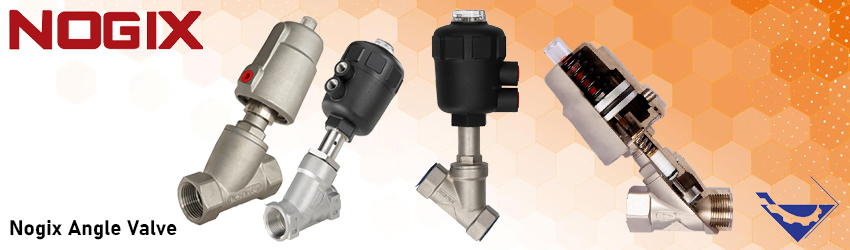

انگل ولو نوجیکس

توضیحات

انگل ولو نوجیکس یک شیر پنوماتیکی زاویه ای می باشد که بدنه آن به شکل y می باشد. انگل ولو معمولآ دارای پیستون برای جابجایی استم و پلاگ میباشد و با عملگر نیوماتیکی و تامین آن توسط هوای ابزار دقیق میتوان این نوع ولو را کنترل کرد.

انگل ولو ها بدلیل ایجاد افت فشار و قیمت مقرون بصرفه تر جایگزین های بسیار مناسبی برای انواع شیر توپی ها هستند. همچنین انگل ولو برای کاربردهایی که سیال دارای ویسکوزیته خیلی زیاد(غلظت بالا) یا دارای ذرات جامد و کثیف باشد میتواند یکی از بهترین گزینه های انتخابی قرار بگیرد.

عملکرد شیر زاویه (Angle Valve)

انگل ولو (Angle Valve) یا شیر زاویه ای یکی از انواع شیرهای کنترلی میباشد که قسمت استم و پلاگ معمولا عمود بر مسیر جریان سیال نیست یا به عبارتی دیگر سیال با یک تغییر زاویه از شیر خارج شود.

شکل انگل ولوها معمولآ به صورت y میباشند و ویژگی آنها ایجاد کمترین افت فشار و بیشترین ضریب جریان است که باعث شده در کنترل جریان‌هایی که نیاز است تا شیر در مدت زمان بیشتر از معمول باز باشد مورد استفاده قرار گیرد.

عملگر نیوماتیکی انگل ها یا بصورت فنر برگشتی و یا بدون فنر تولید میشود. در نوع فنر برگشتی از یک فنر در پشت پیستون استفاده میشود که در صورت قطع شدن فشار هوای ابزار دقیق این فنر به حالت آزاد خود برگشته و شیر NO را به NC یا بالعکس تبدیل خواهد کرد.

ولی در عملگرهای نیوماتیکی که هیچگونه فنری ندارند و به عملگرهای Double Acting معروف هستند، باز و بسته شدن ولو و حرکت پلاگ ولو روی نشیمنگاه صرفآ توسط فشار هوا انجام میشود و در آنها از فنر برای تغییر وضعیت شیر استفاده نمیشود و صرفآ با نیروی فشار هوا باز و بسته میشوند.

اجزای انگل ولو پنوماتیک

انگل ولو پنوماتیک یا همان انگل ولو پیستونی که توسط یک پلاگ که به پیستون و استم متصل می شود و با نیروی باد فنر باز می شود، قطع و وصل سیال را انجام می دهد. قابل ذکر است که از انگل ولو پنوماتیک می توان برای کنترل سیال در مدت طولانی استفاده کرد.

در صورت بسته شدن ورودی و خروجی انگل ولو توسط آشغال، به راحتی می توان با یک سیخ یا سیم باریک مسیر سیال گرفته شده را باز کرد. در شکل زیر اجزای داخلی یک شیر زاویه ای یا انگل ولو قابل مشاهده است:



مشخصات فنی انگل ولو نوجیکس

مشخصات فنی انگل ولو نوجیکس به شرح زیر است:

سایز: شیر زاویه‌ای نوجیکس در اندازه‌های زیر تولید می‌شود:

• 1/2 (DN15)
• 1 (DN25)
•  1/2 1 (DN40)
•  2 (DN50)
•  1/2 2 (DN65)
•  3 (DN80)

نوع اتصال: شیرهای زاویه‌ای نوجیکس با اتصالات دنده‌ای (رزه‌ای)، کلمپی، فلنجی و جوشی عرضه می‌شود.

جنس بدنه و عملگر: بدنه شیر زاویه‌ای نوجیکس از جنس استیل درست می‌شود و اکچویتور از مواد استیل و پلاستیک تولید می‌شود. همچنین، شیر زاویه‌ای نوجیکس دارای سیت نرم با متریال تفلون یا PTFE است.

فشار کاری: فشار کاری انگل ولو نوجیکس در بازه 3 تا 8 بار قرار دارد.

قیمت: قیمت انگل ولو نوجیکس تحت تأثیر عواملی مانند سایز شیر، فشار کاری اکچویتور  (سایز اکچویتور)، جنس بدنه و نوع اتصال قرار می‌گیرد. شیرهای بزرگتر از سایزهای کوچکتر قیمت بیشتری دارند، همچنین شیرهای با بدنه استیل به دلیل مقاومت بیشتر در برابر سیالات با دما بالا و خورنده، قیمت بیشتری نسبت به شیرهای فولادی خواهند داشت.

شرکت نوجیکس

شرکت نوجیکس NOGIX در شهر اینچئون کره جنوبی واقع بوده و حائز تجارب و دانش فراوان در حوزه ساخت شیرآلات کنترل والو، عملگر پنوماتیک، انواع انگل ولو، شیر برقی عملگر بادی، انواع شیر پروانه ای، انواع شیر توپی، آی توپی پوزیشنر، عملگر بادی برای شیرهای صنعتی، محفظه‌های وکیوم، اتاق تست دما و رطوبت، محفظه تست اشعه خورشید و همچنین انگل ولو نوجیکس می‌باشد.



انگل ولو بورکرت



تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و انگل ولو نوجیکس با بهترین قیمت و کیفیت به فروش می رساند. جهت خرید انگل ولو با کارشناسان فروش در ارتباط باشید.
