اکچویتور پنوماتیک آلفایر

توضیحات

اکچویتور پنوماتیک آلفایر (Alphair pneumatic actuator)، یکی از تجهیزات مهم و پرکاربرد صنعتی می باشد که جهت کنترل موقعیت شیرآلات با مجرابند چرخشی مانند شیر توپی و پروانه ای در صنایع فرآیندی مورد استفاده قرار می گیرد.

در واقع اکچویتورهای پنوماتیک با استفاده از نیروی هوا و به صورت اتوماتیک شیرآلات را باز و بسته می کنند. در صورت نصب شیر برقی نامور Namur روی اکچویتورهای پنوماتیک آلفایر این عملگرها برقی می شوند. علاوه بر این هنگامی که پوزیشنر بر روی آنها نصب شود با استفاده از آن موقعیت شیر را به صورت درصدی کنترل می کند.

به طور کلی اکچویتورهای پنوماتیکی در انواع مختلفی از جمله دیافراگمی (Diaphragm)، پستونی (Piston)، دورانی (Rack and Pinion) و پره ای (Vane) ارائه می شوند. اکچویتورهای پنوماتیک (Pneumatic Actuator) پیستونی در مقایسه با دیافراگمی تحمل فشارهای بالاتر و حجم سیلندرهای کمتری دارند.

در واقع اکچویتورهای پنوماتیکی پس از دریافت سیگنال هایی از جنس فشار هوا (پنوماتیکی) یا گاز طبیعی (Natural Gas) قادر به کنترل شیرآلات (باز و بسته کردن) می باشند.

اکچویتور پنوماتیکی آلفایر را می توان روی هر شیر مطابق با ISO 5211 نصب کرد. علاوه بر این، می توان آن را با شیرهایی که مطابق با گواهینامه a.m نیستند استفاده کرد. علاوه بر این می توان از طریق آنودایز سخت، آبکاری نیکل و رنگ آمیزی به صورت سفارشی تولید کرد.

در ادامه این مطلب به معرفی انواع، عملکرد، مشخصات فنی، عوامل تاثیر گذار بر قیمت، خرید و فروش اکچویتور آلفایر پنوماتیکی می پردازیم.

انواع اکچویتورآلفایر

اکچویتورهای پنوماتیک آلفایر به صورت سفارشی با آب کاری نیکل و آنودایز سخت طراحی می شود. همچنین با طراحی فشرده، محکم و قابل اعتماد در طیف گسترده ای از صنایع به کار می روند.

این اکچویتورها کاملاً قابل تعویض و مناسب برای هر نوع شیری هستند و در صورت استفاده مناسب می توانند طول عمر بیشتری نیز داشته باشند. اکچویتورهای پنوماتیکی آلفایر یا Alpha pompe با بدنه آلومینیومی اکسترود شده، پیستون‌ها و روکش‌های آلیاژ آلومینیومی ریخته‌گری شده و شفت های فولادی ضد زنگ تولید می‌ شوند.

علاوه بر این اکچویتورهای پنوماتیکی با بدنه استنلس استیل فورج، روکش های micro-casted استنلس استیل، پیستون‌های آلومینیومی ریخته‌گری شده (Die-casted) و شفت‌ های استنلس استیل ارائه می شوند. انواع اکچویتور پنوماتیک آلفایر به شرح زیر است:

• 1.اکچویتور پنوماتیکی آلفایر سری AP با بدنه آلومینیومی
• 2.اکچویتور پنوماتیکی آلفایر سری RE
• 3.اکچویتور پنوماتیکی آلفایر سری AP-A با بدنه استنلس استیل

اکچویتورهای پنوماتیکی آلفایر بر اساس گشتاور تولیدی و زاویه چرخش تقسیم بندی می شوند. با توجه به گشتاوری که تولید می کنند برای نصب روی شیرآلات کنترلی انتخاب می شوند. در جدول زیر مهمترین مشخصات فنی این سه سری اکچویتور آلفایر پنوماتیک ذکر می شود.

مدل اکچویتور پنوماتیک	تامین هوا (AIR SUPPLY)	چرخش (ROTATION)	متریال بدنه	آب بندی (SEAL)	متریال شفت	دمای استاندارد
اکچویتور آلفایر سری AP	هوای فشرده فیلتر شده خشک یا روغن کاری شده / فشاز تغذیه 8 بار _120 PSI / حداکثر 10 بار _ 145 PSI	محدوده چرخش ° 5+/-	استاندارد آلومنیوم آنودایز سخت UNI 4522 مطابق با ASTM 6063	لاستیک نیتریل NBR	کربن استیل	20- تا 80+ درجه سانتیگراد
اکچویتور آلفایر سری RE	هوای فشرده فیلتر شده خشک یا روغن کاری شده. فشار تغذیه 8 بار – 120 PSI. حداکثر = 10 بار - 145 PSI.	محدوده چرخش ° 5+/-	آلیاژ آلومینیوم اکسترود شده EN AW 6063 T6	لاستیک نیتریل NBR	کربن استیل با آبکاری نیکل	20- تا 80+ درجه سانتیگراد
کچویتور آلفایر سری AP-A	هوای فشرده فیلتر شده خشک یا روغن کاری شده؛ حداقل فشار 1 بار، حداکثر 8 بار - 120 PSI (15 بار - 225 PSI برای پیستون های فولادی ضد زنگ ریز ریخته گری)	محدوده چرخش ° 5+/-	استنلس استیل فورج نوع A182 – F316	لاستیک نیتریل NBR	استنلس استیل فورج نوع AISI 316 (A4)	20- تا 80+ درجه سانتیگراد

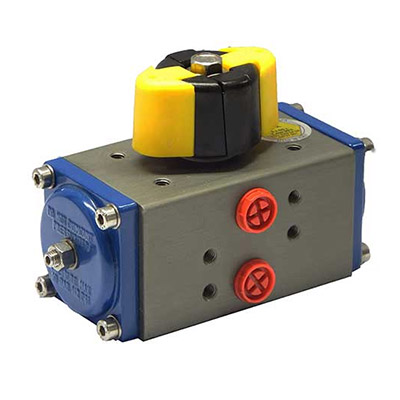

اکچویتور پنوماتیکی آلفایر سری AP

اکچویتورهای پنوماتیکی آلفایر (Alphair) با بدنه آلومنیومی سری AP همراه با تنظیمات داخلی از 17 مدل مختلف با چرخش 90 درجه تشکیل می شوند. همچنین برای نسخه دابل اکت (DA) از 7 تا  10.000 Nm و برای سینگل اکت یا فتر برگستی (SR) از 4 تا 4000Nm در دسترس می باشد.

اکچویتورهای آلفایر دارای 11 مدل با حرکت 120 درجه با پسوند Y و 180 درجه با پسوند X  با گشتاور از 7 تا 700 Nm برای نسخه دابل اکت (DA) و از 4 تا 120  Nm برای سینگل اکت (SR) است.

سیستم تنظیم داخلی که بر روی پیستون ها و پوشش ها عمل می کند، از بارهای جانبی روی پیستون، شفت و بدنه جلوگیری می کند. این اکچویتور دارای مزایایی نظیر فشردگی، استحکام، قابلیت اطمینان و ماندگاری طولانی است.

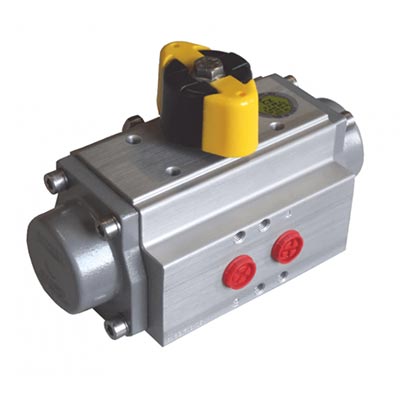

اکچویتور پنوماتیکی آلفایر سری RE

اکچویتورهای پنوماتیک آلومینیومی آلفایر سری RE با تنظیم خارجی دارای 15 مدل با حرکت 90 درجه ای است. مدل های دابل اکت (DA) با گشتاور از 20 تا 10.000 نیوتن متر و مدل های فنر برگشتی یا سینگل اکت (SR) با گشتاور 4 تا 4000 نیوتن متر تولید می شوند.

این مدل اکچویتور آلفایر دارای تنظیم خارجی  می باشد به همین دلیل باز یا بسته کردن شیرآلات توسط آنها بسیار سریع و آسان است. پلاک مشخصات فنی آلومینیومی با شماره سریال روی بدنه اکچویتورها قرار می گیرد.

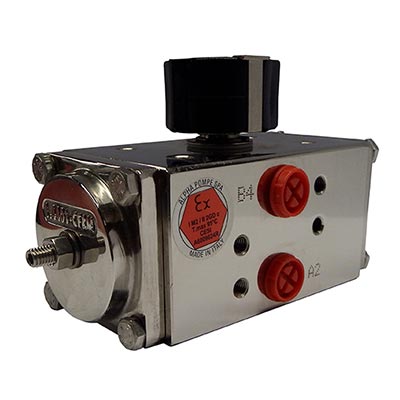

اکچویتور پنوماتیکی آلفایر سری AP-A

اکچویتورهای پنوماتیکی آلفایر سری AP-A از جنس استنلس استیل با تنظیم داخلی، از 10 مدل با حرکت 90 درجه تشکیل می شود.

محدوده گشتاور از 13 به 520 نیوتن متر برای نسخه دابل اکت (DA) و از 4 به 200 نیوتن متر برای مدل های فنر برگشتی (SR) می باشد. علاوه بر این سری AP-A دارای  8 مدل با حرکت 120 درجه و 180 درجه با گشتاور از 13 به 360 نیوتن متر برای نسخه دابل اکت (DA) است.



جهت مشاهده کاتالوگ اکچوتور آلفایر کلیک کنید.

 عملکرد اکچویتور آلفایر

اکچویتورهای آلفایر با دو  عملکرد مختلف فنر برگشتی (Single Acting) و  دابل اکت (Double Acting) تولید می شوند.  در واقع اکچویتور پنوماتیک آلفایر با نام دیگر (Rack and Pinion) بر اساس فشار هوا عمل می کند و حرکت این اکچویتورها به صورت دورانی یا روتاری می باشد.

اکچویتورهای پنوماتیکی روتاری آلفایر برای کنترل شیرآلاتی که حرکت مجرابند آنها به صورت دورانی یا روتاری (شیرهای توپی و پروانه ای) می باشد مورد استفاده قرار می گیرند. مدل عملکرد با کمک فنر بازگشتی (spring return) با یک پورت ورودی هوا در ساختار آنها یک فنر وجود دارد که وضعیت اکچویتور را به حالت اولیه برمی گرداند.

اکچویتور آلفایر از یک شفت دندانه دار در وسط اکچویتور که به استم  ولو کوپل شده تشکیل می شود. دو پیستون در اطراف  آن با دندانه‌ هایی به شفت میانی اکچویتور متصل هستند. پر و خالی شدن هوا در این دو ناحیه باعث حرکت پیستونها می شود.

در نهایت پیستون با استفاده از دندانه ‌هایی که آن را به شفت متصل می کند. گشتاور لازم برای چرخاندن شیر را تامین و شیر را باز و بسته می کند. اکچویتورهای دابل اکت دارای دو پورت ورودی هوای فشرده می باشند که به صورت متناوب تحت فشار قرار می گیرند.

عوامل تاثیرگذار بر قیمت اکچویتورآلفایر

قیمت اکچویتورآلفایر علاوه بر شرایط بازار و نوسنات دلار تحت تاثیر عوامل متعددی قرار می گیرد. پارامترهای مهم و موثر بر قیمت عملگر آلفایر در موارد زیر بیان می شود:

• -سایز اکچویتور
• -دما و فشار کاری
• -توان اکچویتور و قدرت گشتاور مورد نیاز
• -سایز و نوع شیر کنترلی
• -شیر برقی نامور NAMUR
• -نوع عملکرد اکچویتور (Double Acting) و فنر برگشتی (Single Acting)
• -تاییدیه و  استانداردها
• -بازه حرکتی (Travel)
• -متریال و کیفیت مواد اولیه

خرید و فروش اکچویتور آلفایر

اکچویتور پنوماتیکی آلفایر به عنوان عملگر شیرآلات کنترلی در صنایع فرآیندی مختلف از قبیل نفت و گاز، پالایشگاه ها، صنایع غذایی، شیمیایی، داروسازی، تصفیه فاضلاب و غیره به منظور کنترل فرآیند ها به کار می رود.

اکچویتورهای پنوماتیک آلفایر به دلیل قابلیت اطمینان و تطبیق پذیری خود شناخته شده اند. شرکت آلفا پمپ ALPHA POMPE ایتالیا تولیدکننده انواع پمپ، اکچویتورهای سری AP، RE و AP-A، شیرهای پنوماتیکی Coaxial در جهان می باشد.

این شرکت در دهه 90 با تولید اکچویتورهای پنوماتیکی Rack & Pinion همراه با تنظیم داخلی در سراسر جهان معروف شد. سپس با افزودن تنظیمات خارجی به اکچویتور از متریال استنلس استیل (فولاد ضد زنگ) دامنه محصولات خود را افزایش داد.

تجهیز صنعت تامین کننده و وارد کننده تجهیزات ابزار دقیق و شیرآلات صنعتی  در کشور است. انواع اکچویتورهای پنوماتیکی آلفایر در انواع سایزها و گشتاور های مختلف در انبار محصولات این شرکت موجود می باشد و با بهترین قیمت و کیفیت به فروش می رسد.

جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و  استعلام قیمت اکچویتور آلفایر با کارشناسان فروش و فنی ما در تماس باشید.
