توضیحات

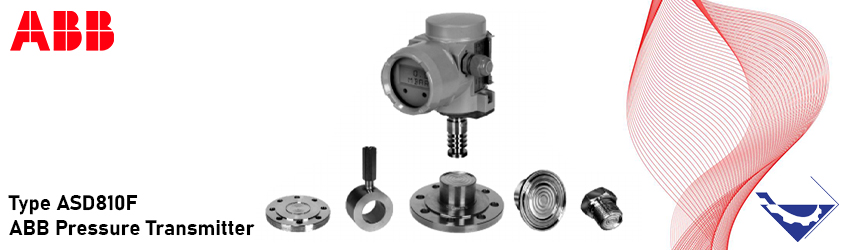

ترانسمیتر فشار ABB مدل ASD810F، یکی از محصولات شرکت ABB است که جهت اندازه گیری فشار مطلق (Absolute Pressure) و سطح سیالات مختلف طراحی شده است.
ترانسمیتر فشار ABB مدل ASD810F همراه دیافراگم سیل و نصب به صورت از راه دور (Remote seal) می باشد. فشار سیال فرآیندی از طریق دیافراگم و مایع پرکننده به دیافراگم حسگر داخلی در سنسور اندازه گیری انتقال داده می شود. سپس این مقدار توسط قسمت الکترونیک ترانسمیتر فشار به یک سیگنال الکتریکی 4 تا 20 میلی آمپر به اتاق کنترل ارسال می شود.
ABB یک شرکت چند ملیتی است که دفتر مرکزی آن در سوئیس است. این یک شرکت فناوری پیشرو است که در فناوری های برق و اتوماسیون تخصص دارد. این شرکت در چندین بخش از جمله برق‌سازی، اتوماسیون صنعتی، روباتیک و حرکت و شبکه های برق فعالیت می کند.
شرکت ABB طیف گسترده ای از محصولات از جمله ترانسمیترهای فشار را ارائه می دهد که در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی و مزایای ترانسمیتر فشار ABB مدل ASD810 می پردازیم.
ویژگی های ترانسمیتر فشار ABB مدل ASD810F
در ترانسمیتر فشار ABB مدل ASD810F ریموت سیل ها (Remote Seal) با توجه به نوع آنها به صورت مستقیم روی ترانسمیتر فشار و یا به صورت ریموت توسط کپیلاری تیوب به ترانسمیتر فشار متصل می شوند. که در این حالت طول کپیلاری تیوب با توجه به محل نصب پرشر ترانسمیتر و نوع نصب آن متفاوت خواهد بود.
ترانسمیتر فشار ABB مدل ASD810 علاوه بر دقت بالای اندازه گیری، با جبران سازی کامل تأثیرات محیطی هر دو قسمت سنسور اندازه گیری و بخش الکترونیکی ترانسمیتر افزایش قابل توجهی در عملکرد ترانسمیتر ایجاد می کند.
نشانگر دیجیتال این مدل ترانسمیتر فشار را می توان به گونه ای تنظیم کرد که مقدار اندازه گیری شده به صورت واحد فیزیکی، مقدار درصد یا جریان نشان داده شود. علاوه بر این میتواند دمای سنسور اندازه گیری را نشان دهد.
به دلیل وجود دیافراگم سیل و مکانیزم جدا کننده (Isolation) ترانسمیتر فشار از فرآیند مناسب اندازه گیری سیالات دما و ویسکوزیته بالا، سیالات خورنده و همچنین سیالاتی که تمایل به تمایل به پلیمریزاسیون و یخ زدگی دارند می باشد.
مشخصات فنی ترانسمیتر فشار ABB مدل ASD810F
در ترانسمیتر فشار ABB قسمت های در تماس با سیال (wetted parts) را میتوان از متریال های مختلفی نظیر استنلس استیل Stainless steel، هستلوی Hastelloy C یا تانتالیوم، با توجه به مقاومت مورد نیاز در برابر خوردگی طراحی و انتخاب کرد.
همچنین انواع مایعات پرکننده داخلی و انواع روغن ها با متریال های مختلف روغن سیلیکون، روغن های گیاهی و … طیف وسیعی از کاربردها را برای این ترانسمیتر فشار تکمیل می کنند. بنابراین ترانسمیتر فشار ASD 810 با ریموت سیل یک تجهیز کارآمد و هوشمند است که برای هر نوع اتوماسیون ضروری می باشد.
ریموت سیل (In-line) مستقیماً در لوله کشی فرآیند بین دو فلنج نصب می شود. از انواع دیگر ترانسمیترهای فشار میتوان به ترانسمیتر فشار وگا Vegabar 83، ترانسمیتر فشار روزمونت سری 3051S اشاره کرد.
در جدول زیر برخی از مهمترین مشخصات فنی این مدل ترانسمیتر فشار ABB ذکر می شود. جهت کسب اطلاعات بیشتر به کاتالوگ این محصول مراجعه نمایید.
| مدل ترانسمیتر | ABB مدل ASD810F |
|---|---|
| نوع فشار | مطلق |
| محدوده اندازه گیری | 0 تا 400 میلی بار (40 kPa abs) 0 تا 2.5 بار (250 kPa abs) 0 تا 16 بار (1600 kPa abs) |
| سیگنال خروجی | 4 تا 20 میلی آمپر |
| متریال | دیافراگم و سطح آب بندی، جنس فولاد ضد زنگ 316 Ti st.st. (1.4571)/ حلقه آب بندی (فقط با فشار اسمی تا PN 63 یا 600 psi) PTFE |
| طول کپیلاری | 1 تا 16 متر |
| تاییدیه ها | Ex |
مزایای ترانسمیتر فشار ABB مدل ASD810F
ترانسمیتر فشار ABB مدل ASD810 دارای درجه حفاظتی ایمنی ذاتی (Intrinsically Safe) و بدنه های ضد انفجار explosion proof می باشد. همچنین امکان نصب این ترانسمیتر فشار در Zone 0 امکان پذیر است برخی دیگر از مزایای این مدل ترانسمیتر فشار به شرح زیر است:
- 1.جداسازی بین سیال فرآیندی و ترانسمیتر فشار با دیافراگم سیل
- 2.قابلیت نصب بر روی انواع فلنج های مختلف با استانداردهای DIN یا ANSI
- 3.جلوگیری از ایجاد رسوب در فلنج های اتصال فرآیندی به واسطه استفاده از مکانیزم ریموت سیل (Extended Remote Seal)
- 4.تکنولوژی ریزپردازنده (Microprocessor)
- 5.دارای بازه گسترده با نسبت 1 به 30 (Turn down ratio 1:30)
- 6.دارای قابلیت برقراری ارتباط دیجیتال با استفاده از پروتکل “HART” بدون اختلال در سیگنال خروجی 4 تا 20 میلی آمپر
- 7.قابلیت تنظیم مقادیر رنج پایین، Span و Damping
- 8.پاسخ انتقال قابل تنطیم (خطی/ قابل تنظیم آزاد / کنترلر PID)
تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع ترانسمیتر های فشار و اختلاف فشار مناسب اندازه گیری فشار در انواع سیستم ها است. همچنین انواع تجهیزات و اکسسوری مربوط به اندازه گیری فشار شامل انواع منیفولد، دیافراگم سیل و کپیلاری تیوب و سایر ادوات جانبی فشار در انبار محصولات شرکت تجهیز صنعت موجود و با بهترین کیفیت و قیمت مناسب به فروش می رسد.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار مدل ASD810F با کارشناسان فروش ما تماس بگیرید.
