توضیحات

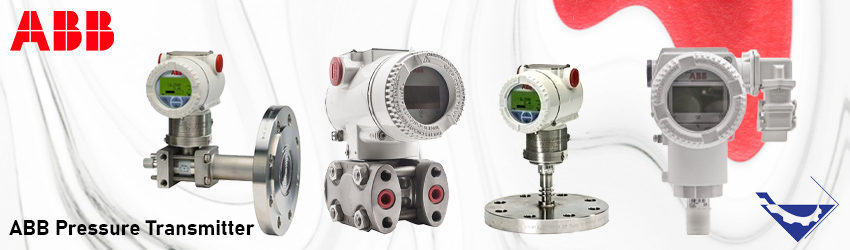

ترانسمیتر فشار ABB

ترانسمیتر فشار ABB یا پرشر ترانسمیتر ای بی بی یکی از مهمترین تجهیزات ابزار دقیق جهت اندازه گیری فشار سیالات فرآیندی هستند. ترانسمیتر فشار نوعی سنسور فشار میباشد که از دو قسمت اندازه گیری پارامتر فیزیکی فشار و قسمت الکترونیکی (ترانسدیوسر فشار) که وظیفه تبدیل این مقادیر به سیگنال های جریانی 4 تا 20 میلی آمپر یا سیگنال های ولتاژی را دارد تشکیل شده است.

وظیفه تبدیل انرژی مکانیکی حاصل از فشار سیال به سیگنال های الکتریکی در ترانسمیترها، برعهده سنسور فشار است. پیش از معرفی ترانسمیتر فشار ABB و مدل های آن مختصری به توضیح کمیت فشار و روش های اندازه گیری آن اشاره خواهیم کرد.

ترانسمیتر های فشار با استفاده از اصول مکانیک سیالات مقدار فشار سیستم را اندازه گیری خواهند کرد. مطابق قوانین فیزیک، فشار عبارت است از نیروی وارد بر سطح. به عبارتی دیگر این کمیت از تقسیم مقدار نیرو بر مساحتی که نیرو به آن اعمال میشود محاسبه خواهد شد.

بطور کلی سیالات دارای دو نوع فشار  استاتیکی و فشار دینامیکی هستند. فشار استاتیکی، نیروی حاصل از اعمال وزن سیال بر سطح زیرین آن در حالت سکون سیال میباشد. در صورت جریان سیال، فشاری دیگری به سیستم وارد خواهد شد که فشار دینامیکی نام دارد. اندازه‌گیری فشار دینامیک بر اساس معادلات برنولی انجام می‌گیرد.

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات کنترلی و ابزار دقیق می باشد. انواع ترانسمیترهای فشار از برند ABB در انبار شرکت تجهیز صنعت موجود میباشد. جهت استعلام قیمت ترانسمیتر فشار ABB و خرید ترانسمیتر فشار ABB با کارشناسان فنی و فروش ما در تماس باشید.

ترانسمیتر فشار (Pressure Transmitter)

سنسورهای فشار مورد استفاده در ترانسمیترهای فشار دارای انواع گوناگونی هستند. این سنسور ها معمولا از نوع خازنی (Capacitive)، پیزومقاومتی (Piezo Resistive) یا استرین گیج (Strain Gauge) میباشند.

این سنسورها با تجمیع نیروی مکانیکی ناشی از فشار سیال توسط یک دیافراگم، صفحه خازن،یا المان های دیگر، سیگنال معادل فشار را با استفاده از مدارهای الکتریکی اندازه‌‌گیری کرده و به ترانسمیتر ارسال می‌کنند. ترانسمیتر نیز سیگنال دریافتی از سنسور را به صورت یک سیگنال جریان الکتریکی 4 تا 20 میلی‌آمپر به سیستم های کنترلی و اتوماسیون ارسال می‌کند.

انواع بسیار گوناگونی از پرشر ترانسمیتر توسط تولید کنندگان تجهیزات برق و ابزار دقیق در دنیا تولید میشود. ترانسمیتر های فشار مطلق (Absolute)، ترانسمیتر های فشار نسبی (Gauge) و ترانسمیتر های اختلاف فشاری (Differential Pressure Transmitters) همگی از رایج ترین انواع ترانسمیتر های فشار محسوب میشودند که هریک دارای کاربردهای خاصی هستند و در سرویس های فرآیندی مورد استفاده میباشند.

لازم به توضیح است که ترانسمیتر های فشار علاوه بر اندازه گیری پارامتر فشار، امکان اندازه گیری پارامتر های فیزیکی دیگر مانند چگالی، جریان، وزن و سایر پارامتر های فیزیکی را به کمک اندازه گیری فشار سیالات خواهند داشت.

شرکت ABB آلمان با سابقه بیش از 100 سال طراحی و تولید تجهیزات ابزار دقیق و سیستم های اتوماسیون، یکی از شرکت های پیشرو و صاحب نام در صنعت برق و اتوماسیون محسوب میشود. این شرکت تولیدات بسیار زیاد و متنوعی در زمینه انواع تجهیزات اندازه گیری فرآیند (Process Measurement) ارائه کرده است.

ترانسمیتر فشار ABB نیز یکی از تولیدات این شرکت میباشد که در انواع مدل های مختلف و طیف های بسیار وسیعی مطابق با سیالات گوناگون و شرایط فرایندی طراحی، تولید و به بازار های جهانی ارائه میشوند.

انواع مدل های ترانسمیتر فشار ABB

ترانسمیتر فشار ABB در 3 دسته اصلی ترانسمیتر های فشار نسبی، فشار مطلق و ترانسمیتر های اختلاف فشاری دسته بندی میشوند. در ادامه به معرفی هریک از این ترانسمیتر های اشاره خواهیم کرد:

ترانسمیتر های فشار مطلق (Absolute) ABB :

• PAS100: ترانسمیتر فشار مطلق فشرده و یکپارچه، قابل اعتماد و ضروری. مناسب برای کاربردهای مایع، گاز یا بخار
• PAF100: ترانسمیتر فشار مدل PAF100 یک فرستنده فشار مطلق فشرده، قابل اعتماد و ضروری است که برای کاربردهای مایع، گاز یا بخار مناسب است.
• PAD100: مدل PAD100 یک فرستنده فشار مطلق فشرده، قابل اعتماد و ضروری است که برای کاربردهای مایع، گاز یا بخار مناسب است.
• 261AC: ترانسمیتر فشار با عملکرد استاندارد. نصب مستقیم فلنجی (direct-mount Flanged Seal)
• 261AS: ترانسمیتر فشار با عملکرد استاندارد
• 266ART: فرستنده با عملکرد بسیار دقیق، نصب بصورت ریموت کپیلاری (Remote-Seal)
• 266AST: ترانسمیتر فشار با عملکرد دقیق، دارای ساختار با استاندارد P-Style
• 266NRH: ترانسمیتر فشار با عملکرد دقیق، نصب بصورت ریموت
• 266NSH: ترانسمیتر فشار با عملکرد دقیق برای سرویس های فشار بالا (High Over-Load)

ترانسمیتر های فشار نسبی ABB (Gauge):

• PGS100: ترانسمیتر فشار قابل اعتماد و مناسب برای کاربردهای مایع، گاز یا بخار
• PGD100: مدل PGD100 ترانسمیتر فشار مطلق، قابل اعتماد و مناسب برای کاربردهای مایع، گاز یا بخار مناسب است.
• PGF100: مدل PGF100 ترانسمیتر فشار مطلق فشرده، قابل اعتماد و مناسب برای کاربردهای مایع، گاز یا بخار مناسب است.
• 261GC: ترانسمیتر فشار با دیافراگم سیل فلنجی مستقیم Direct mount-Seal
• 261GG: ترانسمیتر فشار با سیل بهداشتی مستقیم Direct hygenic-Seal مخصوص کاربرد های بهداشتی هایژنیک (Hygienic)
• 261GN: ترانسمیتر فشار با دیافراگم سیل فلنجی مستقیم Direct mount-Seal
• 261GR: ترانسمیتر فشار با دیافراگم سیل فلنجی ریموت Remote-Seal
• 261GS: ترانسمیتر فشار با عملکرد استاندارد و دقیق
• 266GRT: فرانسمیتر فشار با نصب دیافراگم سیل ریموت Remote-Seal
• 266GST: ترانسمیتر فشار با عملکرد استاندارد و دقیق، ساختار مطابق استاندارد P-Style
• 266HRH: فرانسمیتر فشار با نصب دیافراگم سیل ریموت Remote-Seal مناسب سرویس های فشار بالا (High Over-Load)
• 266HSH: ترانسمیتر فشار منناسب سرویس های فشار بالا (High Over-Load)

ترانسمیتر های اختلاف فشار ABB (Differential Pressure):

• 266DRH: ترانسمیتر فشار مجهز به دیافراگم سیل ریموت remote-seal
• 266DSH: ترانسمیتر فشار با استاندارد DP-Style، مدل پایه و پرفروش ترانسمیتر های ABB
• 266MRT: ترانسمیتر فشار مجهز به دیافراگم سیال ریموت remote-seal، قابلیت تحمل فشار های استاتیکی بسیار بالا (High Over-Load)
• 266MST: ترانسمیتر فشار با عملکرد دقیق با قابلیت تحمل فشار های استاتیکی بسیار بالا (High Over-Load)

بررسی ترانسمیتر فشارABB مدل PGS100:

ترانسمیتر فشار مدل PGS100 یک دستگاه فشار نسبی کامپکت است که برای کاربردهای مایع، گاز یا بخار مناسب است. این دستگاه یک محصول ساده و مستحکم است که برای ارسال سریع و نصب و استفاده آسان طراحی شده است. با توجه به طراحی محکم و مقاومت بالا ، این دستگاه یک گزینه ی رقابتی برای بیشتر کاربردها، از جمله کاربرد در مناطق خطرناک، محسوب می‌شود.

می‌توان نتیجه گرفت که ترانسمیتر فشار PGS100 از طراحی کامپکت و ساده‌ای برخوردار است که نصب و استفاده آن بسیار آسان است. همچنین، با توجه به مقاومت بالا در برابر شرایط و محیط‌های سخت، این دستگاه می‌تواند در بیشتر کاربردها، حتی در مناطق خطرناک، به عنوان یک گزینه مناسب مورد استفاده قرار گیرد.

مشخصات فنی ترانسمیتر فشار مدل PGS100:

دقت: ± 0.25٪ (در صورت نیاز می‌توان دقت ± 0.1٪ و 0.075٪ را انتخاب کرد)

محدوده‌ی اندازه‌گیری: از 3 میلی‌بار (1.2 اینچ آب) تا 100 بار (1450 پوند بر اینچ مربع)

سیگنال خروجی: سیگنال آنالوگ 4 تا 20 میلی‌آمپر یا سیگنال آنالوگ 4 تا 20 میلی‌آمپر با پروتکل دیجیتال HART

عملکرد لوکال با استفاده آسان HMI (رابط ماشین انسانی) با گزینه نور پس زمینه برای محیط هایی با نور کم.

دستگاه هایی با فشار مجاز PS > 200 بار مطابق با دستورالعمل PED 2014/68/EU هستند. دستگاه‌هایی با فشار مجاز PS ≤200 بار مطابق با روش‌های مهندسی صدا SEP هستند.

خرید و فروش ترانسمیتر فشار ABB:

همانگونه که اشاره شد ترانسمیترهای فشار ABB یک نوع سنسور فشار هستند که برای اندازه‌گیری فشار در انواع کاربردها استفاده می‌شوند. ترانسمیترهای فشار ABB از تکنولوژی پیشرفته‌ای برای تبدیل فشار به سیگنال الکتریکی استفاده می‌کنند.

شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه ترانسمیتر فشار ABB را ارائه می‌دهد.

برای دریافت اطلاعات دقیقتر، خرید و مشاوره در مورد محصولات موجود، بهتر است با شرکت تجهیز صنعت تماس حاصل بفرمایید. این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت ترانسمیتر فشار ABB و خرید و فروش ترانسمیتر فشار ABB ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیرگذار بر قیمت ترانسمیتر فشار ABB:

قیمت ترانسمیترهای فشار ABB ممکن است تحت تأثیر عوامل متعددی قرار بگیرد. در زیر به برخی از این عوامل اشاره می‌کنم:

نوع و مدل ترانسمیتر: قیمت ترانسمیترها بسته به نوع و مدل آنها متفاوت است. ترانسمیترهای فشار ABB در مدل‌ها و نوع‌های مختلفی عرضه می‌شوند، از جمله ترانسمیترهای گیج، دیافراگمی، سیلیکونی و غیره. هر مدل با ویژگی‌ها و قابلیت‌های خاص خود ممکن است قیمتی متفاوت داشته باشد.

محدوده اندازه‌گیری: ترانسمیترهای فشار ABB با محدوده‌های اندازه‌گیری متفاوتی عرضه می‌شوند. معمولاً ترانسمیترهای با محدوده اندازه‌گیری بزرگتر قیمت بیشتری دارند.

دقت: دقت ترانسمیتر نیز می‌تواند بر قیمت تأثیرگذار باشد. ترانسمیترهای با دقت بالاتر ممکن است قیمت بیشتری داشته باشند.

ویژگی‌ها و تکنولوژی: ویژگی‌های خاصی مانند قابلیت ارتباط دیجیتال، صفحه نمایش، قابلیت برنامه‌ریزی و تنظیمات پیشرفته و غیره نیز ممکن است بر قیمت ترانسمیتر تأثیرگذار باشند.

در نظر داشته باشید که قیمت دقیق ترانسمیترهای فشار ABB به عوامل فوق و شرایط خاص هر بازار بستگی دارد. برای اطلاعات دقیقتر بهتراست با نمایندگی ها و تامین کننده های  ABB تماس بگیرید.

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق شامل انواع ترانسمیتر های فشار، ترانسمیتر ها دما، لول ترانسمیتر و فلومتر میباشد. انواع پرشر ترانسمیتر های ABB در مدل های فشار مطلق، فشار نسبی و اختلاف فشاری در انبار محصولات این شرکت موجود میباشد.برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
