توضیحات

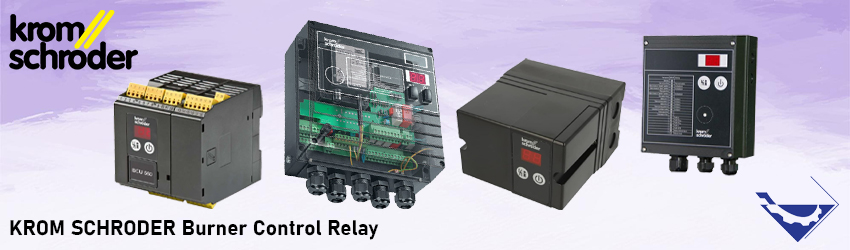

در این مقاله قصد داریم تا به معرفی و توضیحاتی پیرامون رله تایمر مشعل هانیول کرم شرودر IFD 258-5/1w بپردازیم. اما بهتر است قبل از آن رله تایمر مشعل را به طور کلی معرفی و توضیح دهیم. به طور کلی، رله تایمر مشعل و جعبه کنترل مشعل اجزای حیاتی سیستم‌های گرمایش صنعتی هستند که عملکرد ایمن و قابل اعتماد مشعل‌ها را تضمین می‌کنند.
حال که تا حدودی با محدوده عملکرد این محصول آشنا شدیم به معرفی رله این محصول می پردازیم.
رله تایمر مشعل چیست؟
رله تایمر مشعل نوعی وسیله کنترلی است که در سیستم های گرمایش صنعتی برای اطمینان از عملکرد ایمن و کارآمد مشعل ها استفاده می شود. رله تایمر مشعل معمولاً در جعبه کنترل مشعل قرار می گیرد که وظیفه تنظیم جریان سوخت و هوا به مشعل را بر عهده دارد.
رله تایمر مشعل با نظارت بر حسگر شعله کار می کند. این حسگر، سنسوری است که وجود شعله را تشخیص می دهد. هنگامی که مشعل مشتعل می شود، سنسور شعله سیگنالی را به رله تایمر شعله می فرستد و تایمر را راه اندازی می کند.
تایمر معمولاً روی یک بازه از پیش تعیین شده تنظیم می شود که در طی آن سنسور شعله باید مشعل را تشخیص دهد. اگر حسگر شعله نتواند شعله را در بازه زمانی مشخص شده تشخیص دهد، رله تایمر مشعل آن را خاموش می کند تا از نشت سوخت بلا استفاده جلوگیری کند و خطر آتش سوزی یا انفجار را به حداقل رساند.
علاوه بر نظارت بر حسگر مشعل، جعبه کنترل مشعل دارای ویژگی های ایمنی دیگری نیز می باشد، مثلا در نقش یک سوئیچ با محدودیت بالا که مشعل را در صورتی که دما از میزان معینی فراتر رود خاموش می کند و یا در نقش یک سوئیچ فشار که مشعل را در صورت کاهش فشار سوخت به زیر یک سطح معین، خاموش می کند.
رله تایمر مشعل هانیول ساترونیک DLG976 یکی دیگر از انواع رله تایمر ها به شمار می رود.
عملکرد رله تایمر مشعل
- قفل کردن سریع در پی خطا یا راه اندازی مجدد به دنبال مخدوش شدن شعله
- کنترل شعله با سنسور UV یا سنسور یونیزاسیون
- نصب بدون اشغال زیاد فضا در محل
- نمایش وضعیت برنامه و شدت سیگنال شعله
رله تایمر مشعل هانیول ساترونیک DLG976،
مشخطات فنی رله تایمر مشعل هانیول کرم شرودر IFD 258-5/1w
ولتاژ راه اندازی:
110VAC+10/-15%, و یا 120VAC+10/-15%, و 50/60Hz
توان مصرفی:
12VA
ولتاژ خروجی برای سنسور یونیزاسیون:
220VAC
جریان سنسور:
1µADC
سیگنال خروجی:
اتصال بدون پتانسیل که یکی از اتصال ها NO و دیگری NC است.
حداکثر ریتینگ کنترل:
2A
سیگنال شعله:
لامپ درون دستگاه
دمای محیط:
-20to+60°C
ترمینال ها
2 x AWG 16 (2 x 1.5 mm)
