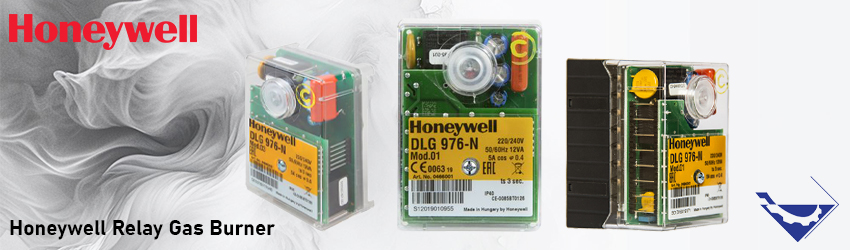

رله مشعل هانیول یا Honeywell Burner Control Box یکی از تجهیزات ایمنی و کنترلی مهم در سیستم های احتراق است که وظیفه مدیریت توالی راه اندازی مشعل، کنترل جرقه زن، فرمان شیر سوخت، نظارت بر تشکیل شعله، تشخیص خطا، Lockout و ریست ایمنی را بر عهده دارد. این تجهیز در مشعل های گازی، گازوئیلی و دوگانه سوز، بویلرهای صنعتی، دیگ های آب گرم، دیگ بخار، کوره ها، خشک کن ها و موتورخانه ها استفاده می شود.
در تجهیز صنعت امکان تأمین انواع رله مشعل هانیول، رله تایمر مشعل، پایه رله مشعل، رله گازی هانیول، رله گازوئیلی هانیول و مدل های مناسب برای سنسور یونیزاسیون، UV، فتوسل یا Flame Detector وجود دارد. برای انتخاب مدل مناسب باید نوع سوخت، ظرفیت و نوع مشعل، ولتاژ تغذیه، تعداد پایه، زمان ایمنی، نوع سنسور شعله، نوع پایه، فرمان های خروجی، استاندارد ایمنی و مدل جایگزین بررسی شود.
برای استعلام قیمت رله مشعل هانیول، بهتر است مدل دقیق، پارت نامبر، تصویر پلاک، نوع مشعل، ولتاژ ورودی، نوع سنسور شعله و تعداد پایه دستگاه را برای کارشناسان تجهیز صنعت ارسال کنید.
مشخصات فنی رله مشعل هانیول
- ولتاژ کاری: 220V AC یا 24V AC (بسته به مدل)
- فرکانس: ۵۰/۶۰ هرتز
- دمای کاری: معمولاً -۲۰ تا +۶۰ درجه سانتی گراد
- تعداد پایه ها: ۱۱ پایه یا ۱۲ پایه
- مدت زمان تاخیر: زمان ایمنی، پیشتهویه، پستهویه و زمان جرقهزنی وابسته به مدل و دیتاشیت سازنده است
- سازگاری با پرشر سوئیچ، سوئیچ شعله و…
- چراغ LED وضعیت: جهت نمایش حالت عملکرد رله
توجه کنید که هر مدل رله هانیول (مانند S4565، S4560 و…) ممکن است مشخصات فنی متفاوتی داشته باشد.
جدول مشخصات فنی
| مشخصه | توضیح پیشنهادی برای صفحه |
|---|---|
| برند | Honeywell |
| نوع تجهیز | Burner Control Box / Burner Relay / Flame Safeguard Control |
| کاربرد | کنترل توالی روشنشدن، نظارت شعله و ایمنی مشعل |
| نوع سوخت | بسته به مدل: گاز، گازوئیل، دوگانهسوز یا صنعتی |
| ورودیها | ترموستات، پرشر سوئیچ هوا، کلید فشار گاز، سنسور شعله، اینترلاکهای ایمنی |
| خروجیها | فن، ترانس جرقه، شیر برقی سوخت، آلارم، سیگنال Lockout |
| سنسور شعله | یونیزاسیون، UV، فتوسل/کادسل یا مدلهای خاص، وابسته به رله |
| ولتاژ تغذیه | وابسته به مدل و پارتنامبر |
| زمان ایمنی | وابسته به مدل، استاندارد و کاربرد |
| پایه/سوکت | وابسته به مدل؛ باید با نقشه سیمکشی تطبیق داده شود |
| ریست | دستی یا ریموت، وابسته به مدل |
| نصب | فقط توسط تکنسین مجاز و مطابق نقشه سیمکشی سازنده |
| نکته ایمنی | قبل از تعویض، برق، گاز/سوخت و اینترلاکها باید طبق دستورالعمل ایمنی بررسی شوند |
جدول راهنمای انتخاب رله مشعل هانیول
در انتخاب رله مشعل هانیول، فقط برند یا تعداد پایه کافی نیست. این قطعه بخشی از مدار ایمنی احتراق است و انتخاب اشتباه آن می تواند باعث روشن نشدن مشعل، خطای شعله، Lockout مکرر یا ایجاد خطر ایمنی در سیستم سوخت رسانی شود.
| پارامتر انتخاب | توضیح |
|---|---|
| نوع سوخت | گاز، گازوئیل، مازوت یا دوگانهسوز بودن مشعل باید مشخص شود |
| نوع مشعل | تکمرحلهای، دومرحلهای، مدولار یا صنعتی بودن مشعل روی انتخاب مدل اثر دارد |
| ولتاژ تغذیه | 220V AC، 110V AC، 24V AC/DC یا سایر ولتاژها باید مطابق تابلو انتخاب شود |
| نوع سنسور شعله | یونیزاسیون، UV، فتوسل/کادسل یا Flame Detector باید با رله سازگار باشد |
| زمان ایمنی | زمان مجاز تشخیص شعله و Lockout باید مطابق استاندارد و مدل مشعل باشد |
| تعداد پایه و سوکت | پایه ۷، ۹، ۱۱، ۱۲ یا سوکت اختصاصی باید با رله و تابلو سازگار باشد |
| فرمانهای خروجی | خروجی فن، ترانس جرقه، شیر پیلوت، شیر اصلی، آلارم و ریست بررسی شود |
| اینترلاکها | پرشر سوئیچ هوا، گاز، ترموستات حدی، Limit Switch و مدارهای ایمنی کنترل شوند |
| نوع ریست | ریست دستی، ریست از راه دور و وضعیت Lockout باید مطابق نیاز سیستم باشد |
| مدل جایگزین | در تعویض، مدل قدیمی، پارتنامبر و نقشه سیمکشی باید با مدل جدید تطبیق داده شود |
مزایای رله مشعل هانیول
- ایمنی بالا: سیستم های حفاظتی پیشرفته جهت جلوگیری از بروز خطرات احتمالی مانند خاموشی ناگهانی یا نشت گاز.
- عملکرد دقیق و سریع: تشخیص سریع وضعیت شعله و ارسال فرمان خاموش یا روشن کردن مشعل به صورت اتوماتیک.
- طول عمر بالا: کیفیت ساخت بالا و استفاده از متریال های مرغوب، موجب دوام طولانی دستگاه می شود.
- سازگاری با انواع مشعل: مناسب برای انواع مشعل های گازی، گازوئیلی و دوگانه سوز.
- نصب و نگهداری آسان: قابلیت جایگزینی سریع بدون نیاز به تغییر عمده در سیستم اصلی.
رله مشعل هانیول چگونه کار می کند؟
رله مشعل هانیول پس از دریافت فرمان نیاز به گرمایش، ابتدا وضعیت اینترلاک های ایمنی مانند پرشر سوئیچ هوا، ترموستات حدی، کلیدهای فشار گاز یا گازوئیل و مدارهای حفاظتی را بررسی می کند. سپس بر اساس برنامه احتراق مدل، فرمان فن، پیش تهویه، جرقه زن، شیر پیلوت، شیر اصلی سوخت و نظارت شعله را مدیریت می کند. اگر شعله در زمان ایمنی مجاز تشکیل نشود یا در زمان کارکرد از بین برود، رله مشعل فرمان قطع سوخت را صادر کرده و دستگاه وارد حالت Lockout می شود. در کنترلرهای پیشرفته تر، نمایش وضعیت، عیب یابی، اینترلاک ها و Diagnostics نیز وجود دارد.
وظیفه رله مشعل ، خاموش کردن مشعل یا بویلر هنگام عدم احتراق صحیح در زمان شروع به کار و خاموش شدن شعله در حین کار می باشد.
ساختار رله مشعل هانیول
رله یک کلید ساده الکترو مکانیکی است که از یک آهنربای الکتریکی و یک سری اتصالات تشکیل شده است.رلهها در همه انواع وسایل به صورت پنهان یافت میشوند.در حقیقت ،بعضی از کامپیوترهای اولیه از رلهها برای گیتهای منطقی استتفاده میکردهاند. ساختار رله :رلهها به طور عجیبی ساده هستند.
در هر رله قسمتهای زیر وجود دارد:
برد کنترل، مدار نظارت شعله، خروجی شیر سوخت، خروجی جرقه، ورودی اینترلاک، پایه/سوکت و ریست
از انواع رله مشعل هانیول می توان به رله مشعل هانیول مدل MMG810 و رله مشعل هانیول مدل MMI810 اشاره کرد.
ویژگی های رله مشعل هانیول :
- بدنه مقاوم دربرابر حرارت و شفاف
- داری موتور سنکرون به همراه CAM سویئچ
- دارای ۱۶، CAM برای کنترل و برنامه های متوالی
- دارای دکمه ریست و ترکیب لامپ سیگنال ( LOCK OUT)
- دارای ۵ عدد LED برای نشان دادن سیگنال شعله
- ولتاژ : ۲۲۰ ولت
- فرکانس : ۵۰ تا ۶۰ هرتز
- توان مصرفی: ۱۵ VA
- کمترین جریان برای یونیزاسیون: ۱.۶ میکرو امپر
- کمترین جریان برای سنسور
- شعله بین های مورد استفاده : یونیزاسیون،UVZ ۷۸۰ blue،UVZ ۷۸۰ white،UVZ ۷۸۰ red
- درجه حفاظتی : IP44
- دمای کاری محیط : -۲۰ تا ۶۰ درجه سانتی گراد
کاربردهای رله مشعل هانیول
- صنایع نفت و گاز: استفاده جهت کنترل مشعل های تأسیسات پالایشگاهی و پتروشیمی.
- بویلرهای صنعتی و موتورخانه ها: به منظور تضمین امنیت و کنترل مشعل در دیگ های بخار و آب گرم.
- گرمایش صنعتی و تجاری: در کوره ها، خشک کن ها و فرایندهای گرمایشی مختلف.
- سیستم های گرمایشی خانگی: برای پکیج ها و مشعل های خانگی پیشرفته.
عوامل مؤثر بر قیمت رله مشعل هانیول
قیمت رله مشعل هانیول به مدل، پارت نامبر، نوع مشعل، ولتاژ، نوع سنسور شعله، تعداد پایه، سوکت، امکانات ایمنی، اصالت کالا و موجودی بازار بستگی دارد. برای استعلام قیمت دقیق، تصویر پلاک رله قبلی یا مدل کامل دستگاه را ارسال کنید.
| عامل | توضیح |
|---|---|
| مدل و پارتنامبر | مدلهای مختلف Honeywell از نظر برنامه احتراق، سنسور و پایه قیمت متفاوتی دارند |
| نوع مشعل | رله مناسب مشعل گازی، گازوئیلی، دوگانهسوز یا صنعتی متفاوت است |
| نوع سنسور شعله | یونیزاسیون، UV، فتوسل یا Flame Detector روی انتخاب و قیمت اثر دارد |
| ولتاژ و پایه | ولتاژ تغذیه، تعداد پایه و نوع سوکت باید دقیقاً تطبیق داده شود |
| امکانات ایمنی | Lockout، Diagnostics، نمایش وضعیت، ریموت ریست و اینترلاکها قیمت را تغییر میدهند |
| اصالت کالا | کالای اصل با پارتنامبر معتبر، بستهبندی و امکان تست ارزش خرید بالاتری دارد |
| وضعیت موجودی | موجود، وارداتی، استوک یا جایگزین بودن مدل روی قیمت اثرگذار است |
سوالات متداول رله مشعل هانیول
رله مشعل هانیول چه کاری انجام میدهد؟
رله مشعل هانیول توالی روشنشدن و ایمنی مشعل را کنترل میکند. این تجهیز فرمان فن، جرقهزن، شیر سوخت و نظارت شعله را مدیریت میکند و در صورت تشکیل نشدن شعله یا از بین رفتن شعله، مشعل را وارد حالت خطا یا Lockout میکند.
هنگام خرید رله مشعل هانیول چه اطلاعاتی باید اعلام شود؟
برای خرید یا استعلام قیمت باید مدل دقیق، پارتنامبر، ولتاژ تغذیه، نوع مشعل، نوع سوخت، نوع سنسور شعله، تعداد پایه، نوع سوکت، نقشه سیمکشی و مدل رله قبلی مشخص شود. ارسال عکس پلاک رله قبلی، احتمال انتخاب اشتباه را کاهش میدهد.
تفاوت رله مشعل گازی و گازوئیلی چیست؟
تفاوت اصلی در برنامه راهاندازی، زمان ایمنی، نوع سنسور شعله، خروجیهای فرمان و منطق کنترل سوخت است. بعضی مدلها مخصوص مشعل گازی، بعضی مخصوص گازوئیلی و بعضی برای مشعلهای دوگانهسوز یا صنعتی طراحی شدهاند.
چرا رله مشعل Lockout میکند؟
Lockout ممکن است به دلیل تشکیل نشدن شعله، خرابی سنسور شعله، ضعیف بودن سیگنال یونیزاسیون یا UV، خرابی جرقهزن، مشکل شیر سوخت، خطای پرشر سوئیچ هوا، نبود فشار گاز یا گازوئیل، ایراد سیمکشی یا خرابی خود رله رخ دهد.
آیا میتوان هر رله مشعل هانیول را جایگزین مدل قبلی کرد؟
خیر. جایگزینی رله مشعل باید فقط با مدل سازگار انجام شود. تعداد پایه، ولتاژ، برنامه احتراق، نوع سنسور شعله، زمان ایمنی، خروجیها و نقشه سیمکشی باید با رله قبلی و نوع مشعل تطابق داشته باشد.
نصب رله مشعل هانیول چگونه باید انجام شود؟
نصب و سیمکشی رله مشعل باید توسط فرد متخصص و مطابق دیتاشیت و نقشه سیمکشی سازنده انجام شود. چون این تجهیز مستقیماً با ایمنی احتراق و قطع سوخت ارتباط دارد، نصب اشتباه میتواند خطرناک باشد.
