توضیحات

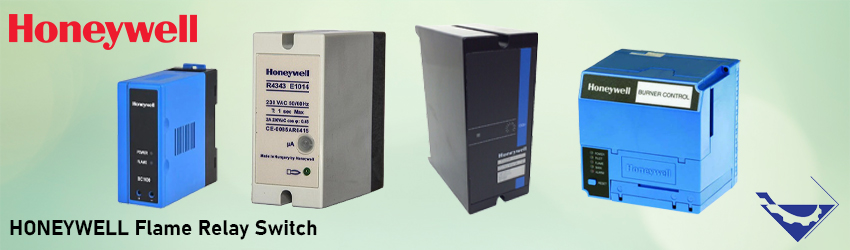

رله سوئیچ مشعل هانیول Honeywell R4348

در این مطلب به بررسی رله سوئیچ مشعل هانیول Honeywell R4348 و بیان توضیحاتی پیرامون آن می پردازیم. اما قبل از ورود به بحث اصلی قصد داریم عملکرد و ویژگی های کلی رله سوئیچ مشعل را توضیح دهیم.





رله سوئیچ مشعل چیست؟

رله سوئیچ مشعل که به عنوان رله محافظ شعله نیز شناخته می شود، یک وسیله الکتریکی است که در سیستم های احتراق برای نظارت و کنترل حضور و پایداری شعله استفاده می شود. این تجهیز نقش مهمی در تضمین عملکرد ایمن و قابل اعتماد مشعل ها، کوره ها، دیگهای بخار و سایر تجهیزات احتراق ایفا می کنند.

وظایف یک رله سوئیچ مشعل عبارت است از تشخیص شعله، تقویت سیگنال شعله، نظارت بر پایداری شعله، ارسال خروجی های کنترل و قطع ایمن است.

رله سوئیچ مشعل جزء حیاتی در سیستم های احتراق است که حضور و پایداری شعله را تضمین می کند و در عین حال دارای قفل های ایمنی است. آنها با تشخیص شعله، تقویت سیگنال، نظارت بر پایداری و ارائه خروجی های کنترل، به عملکرد ایمن و کارآمد مشعل های صنعتی و تجهیزات احتراق کمک می کنند.



کاربرد و ویژگی های رله سوئیچ مشعل هانیول Honeywell R4348



رله سوئیچ مشعل Honeywell R4348 به طور خاص برای استفاده در تاسیسات مشعل های تجاری و صنعتی در مقیاس بزرگ طراحی شده است.

عملکرد اصلی آن این است که به عنوان کنترل های اولیه حفاظت از شعله عمل کند و “استارت ایمن” و سنجش شعله انجام دهد. همچنین می‌توان از آن به همراه یک سیستم کنترل مشعل مبتنی بر میکرو پروسسور EC7800 برای افزایش ظرفیت کنترل برای چندین مشعل استفاده کرد.

این واحد دارای یک رله شعله 3 قطبی است که با تشخیص شعله روشن می شود و در صورت عدم احساس شعله خاموش می شود. علاوه بر این، شامل یک ولتاژ خط 3 قطبی برای کنترل منبع تغذیه است. همچنین دارای یک LED سبز استاندارد برای نشان دادن زمان روشن شدن رله شعله وجود دارد.

این رله سوئیچ مشعل، خروجی های بدون برق رله را می دهد که امکان سازگاری با سنسورها و تقویت کننده های Honeywell را فراهم می کند. همچنین انعطاف پذیری در یکپارچه سازی طرح های منطقی مختلف بر اساس نیاز مشتری را ممکن می سازد.

همچنین طراحی پلاگین واحد، سیم کشی و سرویس دهی را آسان می کند. علاوه بر این، تقویت کننده های سیگنال شعله پلاگین برای قرار دادن طیف گسترده ای از سنسورهای شعله در دسترس هستند.



ویژگی های رله سوئیچ Honeywell R4348



• بازه ولتاژ:

110V-120V-127V-230V,50/60Hz

• توان مصرفی:

کمتر از 15VA

• محفظه:

براساس نوع پایه و مدل میتواند IP40 و یا IP54

• دمای محیط:

-20°Cto+60°C

• استاندارد نصب و سیم کشی:

EN298

• نحوه نصب:

روی دیوار، به صورت DIN rail و یا نصب روی پنل



رله مشعل



تجهیز صنعت یکی از بهترین وارد کنندگان و تامین کنندگان تجهیزات گاز، مشعل، ابزاردقیق و پایپینگ می باشد. لطفا برای کسب اطلاعات بیشتر در مورد محصولات با کارشناسان ما تماس حاصل فرمایید.
