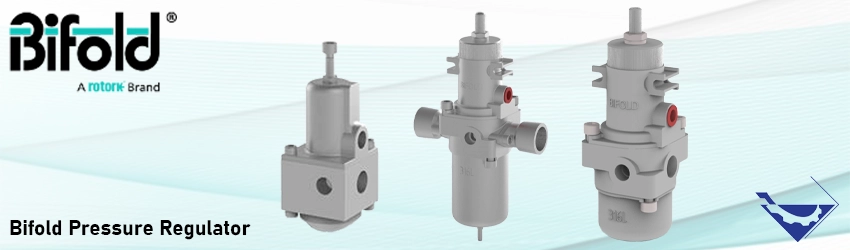

رگلاتور فشار بیفولد

توضیحات

رگلاتور فشار بیفولد Bifold یکی از مهمترین تجهیزات پنوماتیکی در صنایع برای کنترل و محدود کردن فشار ورودی به تجهیزات پنوماتیکی مانند اکچویتور، پوزیشنر، سلونوئید ولو و سایز تجهیزاتی میباشد که همگی به نوعی به هوای ابزار دقیق محدودی برای بهترین عملکرد نیاز دارند.

تعریف رگلاتور فشار

رگلاتور یا شیر فشار شکن (Pressure reducing valve) تجهیزات مکانیکی هستند که بدون نیاز به هیچ منبع تغذیه خارجی، فشار پایین دست خود را متناسب با نیاز تجهیزاتی که قرار دارند کاهش میدهد.

در واقع رگلاتور فشار، فشار زیاد و متغیری که در بالادست خود وجود خواهد داشت را به یک فشار کمتر با یک نرخ ثابت و بدون نوسان تبدیل خواهد کرد. این تثبیت و تغییر فشار همانطور که اشاره کردیم، متناسب با فشار هوای مورد نیاز با تجهیزی میباشد که در قسمت پایین دست رگلاتور فشار یا regulator valve قرار دارد.

در این صفحه به معرفی انواع مدل های رگولاتور فشار شرکت بیفولد انگلستان میپردازیم و مشخصات فنی آنها را تشریح خواهیم کرد:

دانلود :  کاتالوگ رگلاتور فشار بیفولد مدل های SC/SH

انواع مدل های رگلاتور فشار بیفولد

شرکت بیفولد BIFOLD انگلستان دارای 2 مدل رگلاتور فشار در مدل های SC و SH میباشد که در ادامه آنها را تشریح خواهیم کرد:

رگولاتور فشار بیفولد مدل SC

در ادامه به معرفی مهمترین مشخصات فنی رگولاتور بیفولد مدل SC میپردازیم:

• نوع سیال :  گاز طبیعی /  هوای ابزار دقیق / گاز ترش یا شیرین
• متریال بدنه :  استیل 316L
• متریال فنر :  استیل 302S26 مطابق BS2056 یا اینکونل
• متریال فنر قابل تنظیم :  استیل 316L
• متریال تریم :  تمامی متریال داخلی رگلاتور استیل 316L میباشد. همچنین این قسمت قابل ارائه با استاندارد NACE MR-01-75 نیز میباشد.
• متریال دیافراگم : سیلیکون
• متریال آب بند :  Viton (وایتون) / Fluor silicone (فلوروسیلیکون)
• سایز پورت هوا : 1/4NPT /  3/8NPT  / 1/2NPT
• پیچ قابل تنظیم فنر :  پیچ M8
• ماکزیمم فشار ورودی رگلاتور فشار بیفولد :  290psi(20bar)
• فشار قابل تنظیم :  2.9-87psi (0.2-6bar) /  5.8-145psi (0.4-10bar)
• ظرفیت فلوی عبوری گاز :  25.9 SCFM برای  (“1/4) /  27.8 SCFM برای  (“3/8)  / 25.9 SCFM برای  (“1/2)
• دمای کاری :  20- تا 180 درجه سانتیگراد (وایتون)  /  60- تا 100 درجه سانتیگراد (فلوروسیلیکون)
• گیج فشار :  دارای گیج فشار خشک (روغنی)
• فیلتر :  فیلتر 5 میکرون /  فیلتر 20-30 میکرون / فیلتر 50-40 میکرون
• گواهی و تائیدیه ها :  گواهی ضدانفجار ATEX (II 2 GD Ex c b IIC T6)

رگلاتور فشار مدل SH

در ادامه به معرفی مهمترین مشخصات فنی رگولاتور بیفولد مدل SH میپردازیم:

• نوع سیال :  گاز طبیعی /  هوای ابزار دقیق / گاز ترش یا شیرین
• متریال بدنه :  استیل 316L
• متریال فنر :  استیل 302S26 مطابق BS2056 یا اینکونل
• متریال فنر قابل تنظیم :  اینکونل X750
• متریال تریم :  تمامی متریال داخلی رگلاتور استیل 316L میباشد. همچنین این قسمت قابل ارائه با استاندارد NACE MR-01-75 نیز میباشد.
• متریال دیافراگم :  سیلیکون
• متریال آب بند :  Viton (وایتون) / Fluor silicone (فلوروسیلیکون)
• سایز پورت هوا: 1/4NPT – 3/8NPT –  1/2NPT –  3/4NPT – 1NPT
• پیچ قابل تنظیم فنر :  پیچ M8
• ماکزیمم فشار ورودی به رگلاتور فشار بیفولد : 232psi(16bar) /  580psi(40bar)
• فشار قابل تنظیم :  0.4-29psi (0.3-2bar) / 0.4-58psi (0.3-4bar) /  2.9-87psi (0.2-6bar) /  3.6-116psi (0.25-8bar) /  5.8-145psi (0.4-10bar)
• ظرفیت فلوی عبوری گاز :  36 SCFM برای  (“1/4) /  94 SCFM برای  (“1/2) / 429 SCFM برای  (“1)
• دمای کاری :  20- تا 180 درجه سانتیگراد (وایتون) /  60- تا 100 درجه سانتیگراد (فلوروسیلیکون)
• گیج فشار :  دارای گیج فشار خشک (روغنی)
• فیلتر :  فیلتر 5 میکرون /  فیلتر 20-30 میکرون /  فیلتر 50-40 میکرون
• گواهی و تائیدیه ها :  گواهی ضدانفجار ATEX (II 2 GD Ex c b IIC T6)

عوامل تاثیر گذار بر قیمت رگولاتور فشار بیفولد

عوامل بسیاری بر قیمت یک رگلاتور فشار بیفولد تاثیرگذار هستند که به برخی از آنها اشاره میکنیم:

جنس بدنه رگولاتور:

طبیعتآ یکی از مهمترین مواردی که بر قیمت یک رگلاتور فشار بیفولد تاثیرگذار خواهد بود، جنس بدنه و سایز پورت های ورودی و خروجی هوا در آن میباشد. رگلاتورهای از جنس بدنه استیل و تریم داخلی استیل 316 یا متریال های مقاوم تر دارای قیمت بیشتری نسبت به رگلاتورهای با بدنه آلومنیویم و تریم های ضعیف تر از استیل میباشند.

محدوده قابل تنظیم فشار:

رگلاتورهایی که قابلیت کاهش بیشتری از فشار را داشته باشند و رنج قابل تنظیم آنها گسترده تر باشد از قیمت بالاتری برخوردار هستند.

برند تولید کننده:

برند، کشور و شرکت تولیدکننده یک رگلاتور فشار نیز بر قیمت آن تأثیرگذار هستند. طبیعتآ رگلاتورهایی که توسط شرکت‌ های مطرح و اروپایی و امریکایی تولید می‌شوند، قیمت های بالاتری خواهند داشت.
