فشار شکن سامسون ۴۱۷۳

توضیحات

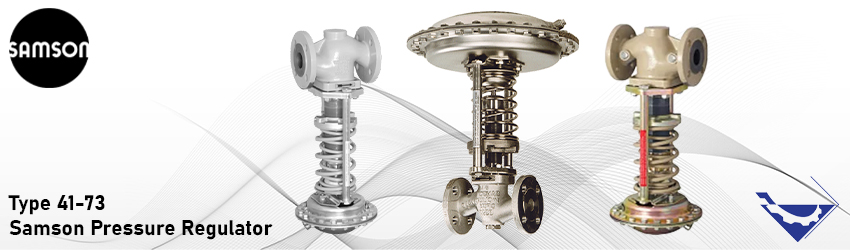

فشار شکن سامسون Samson 4173

فشار شکن سامسون ۴۱۷۳ برای کاهش فشار ورودی برای گازهای قابل اشتعال و غیر قابل اشتعال که به عنوان منبع انرژی برای مواردی مانند بویلرها، خشک کن ها، بخارسازها، مبدل های حرارتی و کوره های صنعتی هستند، بکار می رود.

در این تجهیزات تغییرات فشار ورودی روی فشار خروجی آن ها تاثیر ندارد و یک فشار کاهش یافته ثابت همیشه در پورت خروجی داریم. این تجهیزات همچنین برای فشار کنترل هوای فشرد در صنایع فرایندی استفاده می شود. از استفاده های دیگر آن ها می توان به کاربرد های کنترل فشار Inert gas در فرایند Blanketing برای جلوگیری از اکسید شدن سیال داخل مخازن، اشاره کرد.

طرز کار شیرهای فشار شکن سامسون ۴۱۷۳

همانگونه که گفتیم در شیرهای فشار شکن یا Pressure Reducing Valves در خروجی یک فشار ثابت خواهیم داشت. کنترل فشار در این تجهیزات توسط یک مکانیزم فنری انجام می پذیرد. با افزایش فشار ورودی، این مکانیزم فنری جمع تر خواهد شد و میزان فشار در پورت خروجی را ثابت نگه می دارد.

شیر فشارشکن سامسون (Samson Pressure Reducing Valve)

مدل های مختلفی از شیرهای فشار شکن در شرکت سامسون تولید و در بازار عرضه میشود. این مدل ها که به دو صورت دیافراگمی و پلاگ موجود هستند. برای سیالات متفاوتی مانند گازهای غیر قابل اشتعال، قابل اشتعال، هوا، روغن انتقال گرما، روغن، بخار، آب و مایعات دیگر بکار می روند.

استانداردهایی که در طراحی و ساخت این تجهیزات وجود دارد یا DIN و یا ANSI است. سایزهای این تجهیزات براساس استاندارد DIN از DN 15 تا DN 400 و براساس استاندارد ANSI از NPS ½ تا NPS 16 و برای انواع اتصال NPT و G تا سایز 1 اینج موجود است.

فشار نامی در این مدل ها از PN 10 تا PN 63 و از Class 125 تا Class 300 است. این مدل ها برای محدوده دمایی بین -200 to 200 ºC بکار می روند.
متریال های بدنه برای این مدل ها A126B, A216 WCC, A351 CF8M • EN-GJL-250, 1.0619, 1.4408 برای سیت و پلاگ 1.4404/ L316 و برای دیافراگم عموما EPDM یا NBR یا FKM است.

مشخصات فنی فشار شکن سامسون 44173

• عملکرد این شیر فشار شکن به صورتی است که با افزایش فشار بالادست (Upstream) ولو باز شده و با کاهش آن ولو بسته می شود. این فشار از طریق خط کنترل (Control line) به دیافراگم منتقل شده و دیافراگم متناسب با این فشار بالا و پایین رفته و ولو را باز و بست می کند.
• نقطه تنظیم این مدل در بازه 0.05 to 28 bar است. سایزهای آن بین DN15 to DN100 و ریتینگ فشار در آن PN 16 to PN 40 می باشد. این ولو مناسب برای انواع مایعات، گازها و بخار است.
• دارای نرخ نشتی 0.05% برای سیت فلزی (Metal seat) و 0.01% برای سیت نرم (Soft seat) براساس کلاس های نشتی در استاندارد IEC 60534‑4 است.

متریال شیر فشار شکن سامسون 4173

متریال بدنه در این شیرها آهن ریخت گری و جنس سیت و پلاگ از فولاد کروم نیکل است. همچنین برای سیت غیر فلزی از جنس PTFE به همراه 15% فایبرگلاس، EPDM، NBR و یا FKM می باشد. این مدل همچنین دارای یک بیلوز از جنس CrNi steel است.

شیر فشار شکن استیل

تجهیزصنعت تامین کننده انواع شیر های فشار شکن و رگلاتور، شیرهای اطمینان و سفتی ولو و سایر شیرآلات پایپینگی میباشد. رگلاتور های فیشر، سامسون، پارکر، ماسونلیان، اسپیراکس و … برای اطلاع از قیمت ها و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید
