شیر سوزنی پارکر

توضیحات

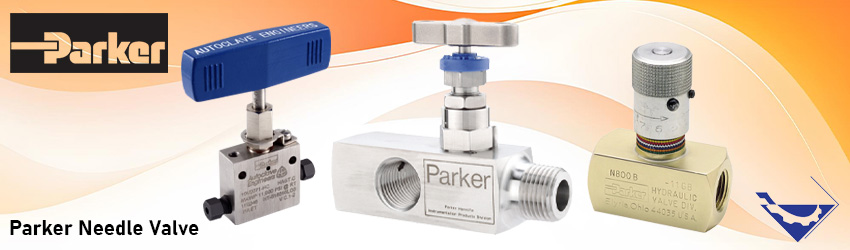

شیر سوزنی پارکر یکی از شیرهای کنترل و تنظیم جریان شرکت بزرگ و معتبر آمریکایی PARKER میباشد. این شیرها اغلب برای قطع و وصل یا تنظیم و کنترل دقیق جریان سیالات با دبی کم و فشار زیاد در مسیرهایی نصب می گردند که قرار است کار کنترل دبی جریان در این مسیرها انجام پذیرد.

شیر سوزنی پارکر در انواع بسیار متنوعی تولید می شود که هریک از این مدل ها دارای ویژگی های بسیار متنوعی هستند و برای کاربری ها و کاربردهای مختلفی طراحی و تولید شده اند. شیر سوزنی یا نیدل ولو به دلیل قابلیت تنظیم و کنترل بسیار بالایی که ارئه میدهد معمولآ جزء شیرآلات ابزار دقیق یا تجهیزات جانبی اندازه گیری فشار محسوب میشود.

در این مطلب به معرفی انواع شیر سوزنی پارکر و کاربردها و ویژگی های هریک از آنها اشاره خواهیم کرد:

عملکرد شیر سوزنی پارکر

شیر سوزنی پارکر دارای مجرابند یا دیسک مخروطی و باریک سوزنی شکل میباشد که در انتهای استم قرار دارد. چرخیدن استم در شیر سوزنی پارکر باعث ایجاد یک حرکت خطی در سوزنی شیر و قرار گرفتن آن روی سیت خواهد شد.

نیدل ولو پارکر دارای رزوه‌ های بسیار ریزی روی استم شیر میباشد که به آن خاصیت کنترلی دقیقی میدهد. وجود رزوه ها به این جهت میباشد که با چرخش چندین دور فلکه شیر، مجرای آنها به تنها مقدار کمی باز می شود و قابلیت کنترل بسیار دقیقی روی شیر ایجاد خواهد شد.

شکل زیر شماتیک ساختار داخلی و عملکرد یک شیر سوزنی یا یک نیدل ولو را نمایش میدهد.

مشخصات فنی شیرسوزنی پارکر

همانطور که بالاتر نیز اشاره کردیم شیر سوزنی پارکر در انواع مدل های مختلف تولید میشود. این شیرها هریک با توجه به کاربردهای متنوع در انواع متریال ها، سایزها و در انواع مختلفی از عملکرد طراحی و تولید شده و در صنایع مورد استفاده هستند.

در ادامه به برخی از مهمتریم مشخصات و ویژگی های فنی شیرسوزنی پارکر اشاره میکنیم:

• 1- شیرسوزنی یا نیدل ها از آنجا معمولآ در سایز های کوچک با اتصالات دنده ای یا تیوبی (مهره ای) در صنایع به خطوط سیال تحت فشار متصل میشوند، معمولآ دارای اتصالات (پورت های) وروردی خروجی کوچک “1/4 ، “3/8 و “1/2 میباشند.
• 2- همانطور که توضیح دادیم این شیرها بیشتر در خطوط فشار بالا مورد استفاده قرار میگیرند. به همین جهت متریال بدنه در این نوع از شیرآلات از جنس های استنلس استیل، هستلوی، مونل، تیتانیوم و سایر متریال های مقاوم به دما و فشار های بالا و همینطور به خوردگی میباشد.
• 3- همچنین فشار قابل تحمل برای این نوع از شیرآلات معمولآ بسیار بالا تا 6000PSI یا 10000PSI میباشد.
• 4- دمای قابل تحمل شیر سوزنی پارکر محدوده مجاز 54- °C تا 538+ °C میباشد.
• 5- متریال سیت و آب بندی شیر سوزنی پارکر از نوع Metal to Metal و متریال قسمت پکینگ از تفلون PTFE میباشد.

انواع نیدل ولو پارکر

شیر سوزنی پارکر برای کاربردهای مختلفی از جمله اندازه گیری و کنترل جریان و فشار سیالات، تخلیه و ایزولاسیون در صنایع مورد استفاده میباشد. در زیر برخی از پرکاربردترین انواع نیدل ولو پارکر را مورد بررسی قرار می دهیم. پارکر در مجموعه تولیدات خود بیش از 20 مدل مختلف نیدل ولو برای کاربردهای مختلف طراحی و تولید میکند که هریک از آنها دارای ویژگیها و عملکرد خاصی هستند.

شیر سوزنی پارکر سری 10V2 و SW

این سری شیر سوزنی پارکر دارای طراحی غیردورانی استم هستند و قابلیت کار تا فشارهای تا 15000psi (1034bar) را دارند. این سری نیدل ولو ها دارای سایز اتصال “1/8 تا “1/2  هستند. دماهای کاری در بازه -100 درجه فارنهایت تا 650 درجه فارنهایت (73-°C تا 343°C ) قرار دارد. این شیرها از جنس SS 316 ساخته شده‌اند و گزینه‌هایی از متریال های دیگر برای این سری نیز موجود است.





شیر سوزنی پارکر سری SM

این سری شیر سوزنی پارکر دارای طراحی غیردورانی استم هستند و قابلیت کار تا فشارهای تا 20000psi (1379bar) را دارند. این سری نیدل ولو ها دارای سایز اتصال “1/4 تا “1  هستند. دمای کاری تا 1200 درجه فارنهایت (252-°C تا 649°C) قرار دارد. این شیرها از جنس SS 316 ساخته شده‌اند و گزینه‌هایی از متریال های دیگر برای این سری نیز موجود است.



شیر سوزنی پارکر سری QS

این سری شیر پارکر دارای طراحی غیردورانی استم هستند و قابلیت کار تا فشارهای تا 15000psi (1034bar) را دارند. این سری نیدل ولو ها دارای سایز اتصال “1/4 تا “3/4  هستند. دمای کاری 0 تا 650 درجه فارنهایت (17.8-°C تا 343°C) قرار دارد.

شیر سوزنی پارکر سری 30SC, 43SC, 30VM, 40VM, 60VM, 100VM,150V

قیمت نیدل ولو پارکر

قیمت نیدل ولو پارکر تحت تأثیر عوامل مختلفی مانند متریال، فشار کاری، سایز پورت و موارد متعدد دیگری قرار میگیرد. در ادامه برخی از مهمترین این موارد را معرفی میکنیم:

جنس بدنه:

متریالی که برای ساخت بدنه یک شیر سوزنی استفاده می‌شود تأثیر قابل توجهی بر قیمت آن شیر خواهد داشت. شیر سوزنی با متریال بدنه از SS316 دارای قیمت های متفاوتی نسبت به متریال های Monel، Hastelloy C و یا سایر متریال های رایج نیدل ولو دارند.

فشار کاری:

شیرهای سوزنی با تحمل فشار بالاتر معمولاً قیمت بالاتری خواهند داشت. این افزایش قیمت از این بابت خواهد بود که این شیرها از متریال های مقاوم تر نسبت به فشار طراحی و تولید شده اند.

ظرفیت شیر (Cv):

ظرفیت شیر و مقدار جریانی که میتوان از شیر عبور داد نیز می‌تواند روی قیمت آن تأثیرگذار باشد. شیرهای سوزنی با اندازه‌ها و ظرفیت‌های بزرگتر عموماً قیمت بیشتری خواهند داشت.

شرکت پارکر PARKER

کمپانی پارکر PARKER یکی از معتبرترین شرکت های جهان، طیف گسترده ای از محصولات مختلف کاربردی را در حوزه تجهیزات ابزار دقیق و کنترل سیالات در زمینه هیدرولیک و پنوماتیک را تولید میکند.  ویژگی بارز شیر سوزنی پارکر کیفیت بالا، عملکرد دقیق و قابلیت اطمینان بودن این محصول در خطوط مختلف و سیستم های هیدرولیکی و پنوماتیکی میباشد.

شیرآلات شرکت پارکر برمبنای استانداردهای روز جهانی و با بهترین کیفیت های متریال مقاوم در برابر فشار زیاد  و خوردگی تولید می شوند.
