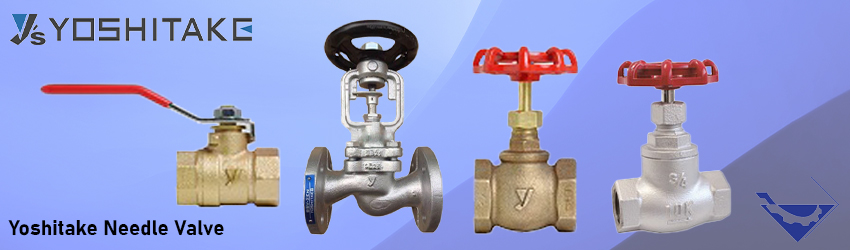

شیر سوزنی یوشی تاکی

هدف ما در این مطلب بررسی ویژگی ها و مشخصات شیر سوزنی یوشی تاکی است. به همین جهت در آغاز بهتر است شیر سوزنی به شکل کلی معرفی گردد.

شیر سوزنی (needle valve) چیست؟

یک شیر سوزنی برای کنترل دقیق نرخ جریان گازها یا مایعات تمیز کاربرد دارد. تنظیمات تدریجی استم (stem) و پیستون در این شیرها موجب کنترل روان جریان میشود. این شیرها عموما دارای دبی کم و افت فشار نسبتا قابل توجهی از ورودی به خروجی هستند.

اندازه استاندارد پورت ها برای شیرهای سوزنی از 1/8 اینچ تا 2 اینچ (2 تا 12 میلی متر) متغیر است. رایج ترین کاربرد شیر سوزنی برای کنترل جریان گاز مانند پروپان در مخزن است.

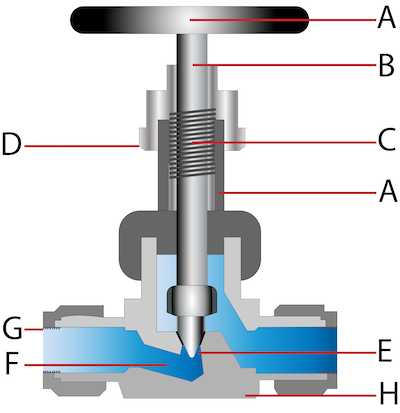

طرز عملکرد شیر سوزنی

پیستون شیر سوزنی دارای انتهای مخروطی است که با چرخش هندویل برای باز یا بستن اوریفیس بالا و پایین می‌شود. هندویل از طریق رابطی به پیستون متصل است که استم نام دارد. هنگامی که هندویل می چرخد، پیستون از طریق پیچ به سمت بالا یا پایین حرکت می کند. مهره قفل از باز شدن کامل پیستون جلوگیری می کند.

زمانی که پیستون به سمت پایین حرکت می کند، انتهای نوک تیز (مخروطی) با نشیمنگاه شیر تماس پیدا میکند تا اوریفیس را کاملاً ببندد. اغلب، در این شیرها سیت نیز مخروطی است. این امر امکان کنترل دقیق نرخ جریان را فراهم می کند.

بونت شیر به محفظه آن متصل است که می تواند از مواد مختلفی مانند برنج یا فولاد ضد زنگ باشد. انتخاب ها و سایزهای مختلفی برای اتصال شیر سوزنی به لوله یا شیلنگ از طریق پورت ورودی و خروجی موجود است. به عنوان مثال، رزوه، فلنج یا جوش از انواع اتصال هستند.

اکنون که با طرز عملکرد شیرهای سوزنی آشنا شدیم بهتر است نگاهی به برند یوشی تاکی بیندازیم.

شرکت یوشی تاکی

Yoshitake یک شرکت ژاپنی است که در ساخت و تامین شیرآلات، رگولاتورها و سایر تجهیزات کنترل سیال تخصص دارد. این شرکت در سال 1949 تاسیس شد و دفتر مرکزی آن در توکیو، ژاپن قرار دارد.

خط تولید Yoshitake شامل طیف گسترده ای از شیرهای کنترل، شیرهای اطمینان، شیرهای کاهش فشار، تنظیم کننده دما و سایر تجهیزات کنترل سیال است. این محصولات در صنایع مختلفی از جمله فرآوری شیمیایی، نفت و گاز، تولید برق و مواد غذایی و آشامیدنی کاربرد دارند.

مشخصات شیر سوزنی یوشی تاکی مدل BSV-2EN

در این قسمت برخی مشخصات و ویژگی های شیر سوزنی یوشی تاکی مدل BSV-2EN را مرور می کنیم:

• دارای بیلوز داخلی برای جلوگیری از نشتی
• میزان گشتاور عملکرد کوچک
• بدنه و بونت از جنس آهن ریخته گری داکتایل
• سایز نامی: 1/2 اینچ تا 8 اینچ
• کاربردها: بخار، هوا، آب، روغن و سیالات غیر خطرناک دیگر
• اتصال: دارای اتصال فلنجی DN PN16 و DN PN25
• حداکثر فشار 5MPa
• جنس سیت و بیلوز از فولاد زد زنگ
• دمای کاری تا حداکثر 350°C
