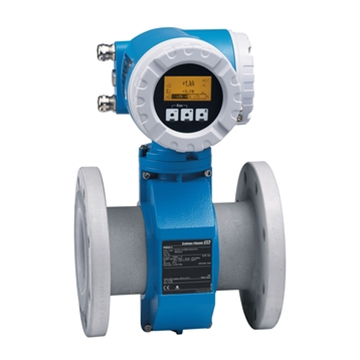

فلومتر مگنتیک اندرس هاوزر 55S، یکی از انواع فلومترهای مغناطیسی از برند اندرس هاوز است که جهت اندازه گیری جریان سیالات رسانای ناهمگن، ساینده و خورنده در صنایع مختلف مورد استفاده قرار می گیرد.
با توجه به کارایی بالای ترانسمیتر فلومتر مغناطیسی 55S، علاوه بر اینکه جریان را به طور قابل اعتمادی اندازه گیری می کند بلکه میتواند میزان مواد جامد موجود در سیال را نیز با دقت محاسبه نماید.
فلومتر Proline Promag 55S توسط شرکت اندرس هاوزر Endress+Hauser تولید می شود. این شرکت یکی از پیشروان در زمینه تولید تجهیزات اندازه گیری و اتوماسیون صنعتی است.
فلومترهای الکترومغناطیسی Endress+Hauser برای ارائه اندازه گیری های دقیق و قابل اعتماد در طیف گسترده ای از کاربردهای صنعتی طراحی شده اند. این فلومترها از قانون القای الکترومغناطیسی فارادی برای اندازه گیری سرعت جریان سیال رسانا استفاده می کنند.
این اصل شامل اعمال میدان مغناطیسی به سیال و اندازه گیری ولتاژ القایی تولید شده در جریان سیال توسط میدان مغناطیسی است. در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی، عملکرد، کاربرد و مزایای فلومتر مگنتیک اندرس هاوزر 55S می پردازیم.
ویژگی های فلومتر مگنتیک اندرس هاوزر55S
فلومتر مغناطیسی اندرس هاوزر مدل 55S دارای مقاومت بسیار بالا در برابر فرسایش و خوردگی است. به عبارت دیگر قطعات داخلی آن به خوبی در برابر سایش و سایر خرابی ها مقاومت می کنند. همچنین این فلومتر قابلیت تشخیص مقادیر مواد جامد را دارد. برخی دیگر از ویژگی های این مدل فلومتر به شرح زیر است:
سیستم میدان مغناطیسی تقویت شده
این فلومتر از یک سیستم میدان مغناطیسی قوی تشکیل می شود که به دقت بالا در اندازه‌گیری جریان مایعات کمک می کند. این سیستم میدان مغناطیسی تقویت شده امکان اندازه‌گیری دقیق را در شرایط مختلف فشار، دما و چگالی فراهم می کند.
مجموعه‌ای گسترده ای از لاینرها
فلومتر مدل 55S دارای مجموعه‌ای از لاینرهای مختلف است که برای سازگاری با نوع سیال و شرایط فرآیندی (دما و فشار) مختلف استفاده می شوند. این لاینرها می توانند از متریال مختلفی مانند پلی اورتان، (PTFE) و بسیاری موارد دیگر تولید شوند.
ذرات جامد تا 80% وزنی
این فلومتر قادر است درکاربردهایی که شامل مایعات با محتوای جامد بالا تا 80% وزنی هستند، نرخ جریان را دقیق اندازه گیری کند. این ویژگی آن را برای کاربردهایی که شامل سیالات خمیری یا مایعات با ذرات جامد است، ایده آل می کند.
نمایشگر چهار خطی با نور پس زمینه و کنترل لمسی
ترانسمیتر آن دارای یک صفحه نمایش چهار خطی است که با نور پس زمینه مجهز شده است. این صفحه نمایش به کاربر امکان می‌دهد تا اطلاعات جریان، تنظیمات و پیکربندی‌های دستگاه را به راحتی مشاهده و تنظیم نماید.
دو خروجی سوییچ
این تجهیز دارای دو خروجی سوییچ است که برای کنترل و مدیریت سیستم‌های خارجی مورد استفاده قرار می‌گیرد. این خروجی ها می توانند برای ارسال سیگنال های کنترلی به دستگاه‌های دیگر مانند کنترلرها استفاده شوند.
پشتیبانی از پروتکلهای HART، PROFIBUS PA/DP، Fieldbus
ترانسمیتر فلومتر قابلیت ارتباط با سیستم های کنترل و مدیریت دیگر را از طریق پروتکلهای HART، PROFIBUS PA/DP و FOUNDATION Fieldbus را دارد. این قابلیت به کاربر امکان می دهد تا دستگاه را به سیستم های متصل کرده و اطلاعات جریان را به صورت مستقیم به آنها ارسال کند.
مشخصات فنی فلومتر مغناطیسی اندرس هاوزر55S
فلومتر Proline Promag 55S یکی از تجهیزات اندازه‌گیری جریان مایعات است که برای مایعات ناهمگن، سایشی و خورنده طراحی و تولید می شود.
این فلومتر دارای سنسوری قوی و مقاوم است که با استفاده از لاینرهای بهینه شده برای صنایع مختلف، در شرایط و محیط‌های چالشی قابل استفاده است. برخی از مهمترین مشخصات فنی این مدل فلومتر مگنتیک در جدول زیر ذکر می شود.
| مدل فلومتر | مگنتیک اندرس هاوزر مدل 55S |
|---|---|
| سایز فلومتر | 15 تا 600 DN و 1/2 تا 24 اینچ |
| جنس الکترودها | 1.4435/304L، آلیاژ C-22، تانتالیم، پلاتین، دوبلکس 1.4465، کاربید تنگستن، تیتانیوم |
| جنس لاینر | پلی اورتان، لاستیک سخت، PFA، PTFE، لاستیک طبیعی |
| پارامترهای اندازه گیری | جریان حجمی، هدایت الکتریکی، جریان جرمی |
| محدوده اندازه گیری | 0.06 dm3/min تا 600 m3/h (0.015 تا 2650 gal/min) |
| حداکثر خطای اندازه گیری | جریان حجمی ±0.5 % یا ± 1 mm/s (0.04 in/s) و آپشنال ±0.2 % یا ± 2 mm/s (0.08 in/s) |
| حداکثر فشار فرآیندی | PN 40, Cl. 300, JIS 20 K |
| محدوده دمای سیال | 20- تا 180+ درجه سانتی گراد |
| جنس بدنه | آلومینیوم با پوشش AlSi10Mg، فولاد کربنی با لاک محافظ |
| خروجی ها | 4 تا 20 میلی آمپر/ خروجی پالس و فرکانس (active/passive)، دو خروجی وضعیت (status) |
| پروتکل ارتباطی | HART, PROFIBUS DP/PA, FOUNDATION Fieldbus |
| درجه محافظت نفوذ بدنه | استاندارد: IP 67 (محفظه نوع 4X) / اختیاری: IP 68 (محفظه نوع 6P) |
| نمایشگر | صفحه نمایش کریستال مایع: روشن، چهار خط با 16 کاراکتر در هر خط عملکرد در محل با سه کلید حسگر نوری |
| منبع تغذیه | 20 تا 260 VAC و 20 تا 64 VDC |
| تاییدیه های بهداشتی | Drinking water approval:ACS, KTW/W270, NSF 61, WRAS BS 6920 |
| تاییدیه مناطق خطرناک | ATEX, FM, CSA, UK Ex |
عملکرد فلومتر مغناطیسی اندرس هاوزر 55S
فلومتر الکترومغناطیسی نوعی جریان سنج است که برای اندازه گیری دبی سیالات رسانای الکتریکی مانند آب، فاضلاب، مواد شیمیایی و دوغاب استفاده می شود و بر اساس اصل قانون القای الکترومغناطیسی فارادی عمل می کند.
مطابق قانون فارادی هنگامی که یک سیال رسانا از میدان مغناطیسی عبور می کند، ولتاژی عمود بر میدان مغناطیسی و جهت جریان القا می شود. این ولتاژ که به عنوان نیروی الکتروموتور القایی (EMF) شناخته می شود، به طور مستقیم با سرعت جریان سیال متناسب است.
سیم پیچ ها یا آهنرباهای الکتریکی در اطراف لوله جریان قرار می گیرند تا یک میدان مغناطیسی عمود بر جهت جریان ایجاد کنند. قدرت میدان مغناطیسی معمولا در سراسر لوله جریان ثابت و یکنواخت است.
یک جفت الکترود بر روی دیواره های داخلی لوله جریان نصب می شود که معمولاً مخالف یکدیگر هستند. آنها در تماس مستقیم با سیال فرآیندی هستند. الکترودها ولتاژ تولید شده از حرکت سیال در میدان مغناطیسی را دریافت می کنند.
الکترودهای درون لوله جریان، ولتاژ القایی را تشخیص می دهند و سیگنال را به الکترونیک فلومتر ارسال می کنند. الکترونیک سیگنال را تقویت و پردازش می کند تا نرخ جریان را تعیین کند. نرخ جریان بر اساس رابطه شناخته شده بین ولتاژ القایی و سرعت سیال محاسبه می شود.

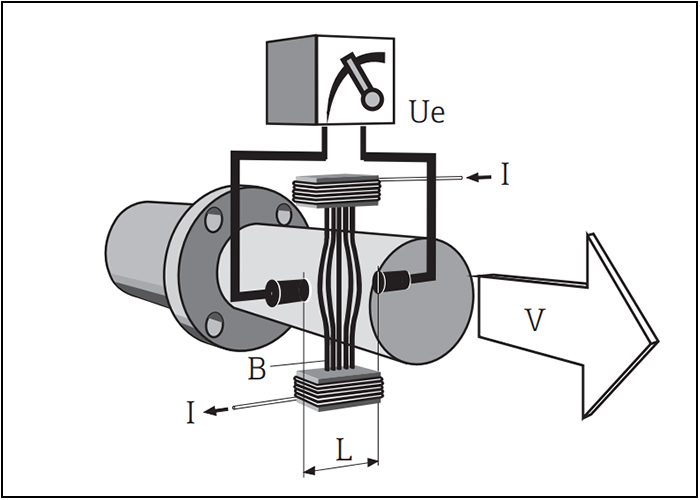

Q=A*V و Ue=B*L*V
در روابط فوق Ue ولتاژ القایی، Q دبی، V سرعت سیال، B میدان مغناطیسی، A مقطع لوله و L فاصله بین دو الکترود است.
اندازه گیری دبی ذرات جامد
سیستم اندازه گیری جریان از اجزای مختلفی نظیر ترانسمیتر Promag 55 و سنسور Promag S (DN 15 تا 600 / ½ تا 24 اینچ) تشکیل می شود. همچنین این مدل فلومتر در دو نسخه فشرده (Compact) و از راه دور ( Remote) در دسترس می باشد.
در نسخه فشرده ترانسمیتر و سنسور یک واحد مکانیکی واحد را تشکیل می دهند. اما در نسخه ریموت ترانسمیتر و سنسور به طور جداگانه نصب می شوند.

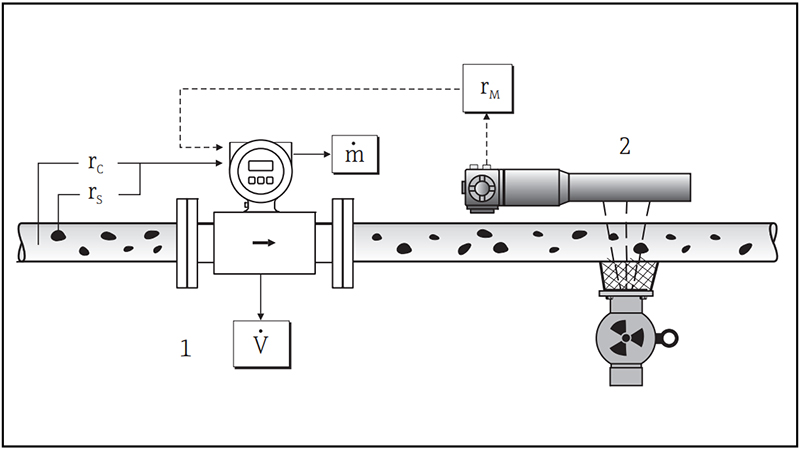

فلومتر مغناطیسی اندرس هاوزر مدل 55S در ترکیب با یک دانسیته متر به عنوان مثال Gammapilot M” از برند اندرس هاوزر همچنین میزان خروجی جامدات را بر حسب جرم، حجم یا درصد تعیین می کند.
جهت اندازه گیری جریان محتوای جامدات (m) با کمک این تجهیز اگر چگالی جامد (ρS) و چگالی مایع حامل (ρC) نیز مشخص باشد می توان از آنها برای محاسبه جریان جامدات استفاده کرد:
- 1.تجهیز اندازه گیری جریان (Promag 55S) → جریان حجمی (V) چگالی جامد (ρS) و چگالی مایع (ρC) باید در ترانسمیتر وارد شود.
- 2.تجهیز اندازه‌گیری چگالی (مانند “Gammapilot M”) → چگالی کل سیال (ρM) (مایع و جامدات)
کاربردهای فلومتر مگنتیک اندرس هاوزر 55S
فلومتر مغناطیسی پرومگ 55S قادر است در شرایط مختلفی از جمله فشار بالا یا پایین، چگالی متغیر، دمای متغیر و لزوماً ویسکوزیته متغیر، نرخ جریان را به دقت اندازه‌گیری کند. به عبارت بهتر اصل اندازه گیری دو طرفه (Bi directional) آن عملاً مستقل از فشار، چگالی، دما و ویسکوزیته سیال است.
همچنین این فلومتر برای کاربردهایی با ذرات جامد و خوردگی بالا بسیار مناسب می باشد. در واقع در شرایطی که شامل مواد جامد بالا و سایش بالا هستند فلومتر قادر است نرخ جریان را با دقت اندازه‌گیری کند بدون اینکه تحت تأثیر این عوامل قرار گیرد.
با توجه به ویژگی‌های فنی و عملکرد بالای آن، فلومتر Proline Promag 55S برای صنایعی مانند پالایشگاه‌های فاضلاب، تولید کاغذ و مقوا و صنایع اولیه و فلزات کاربرد فراوانی دارد. همچنین، این فلومتر قادر است در مایعات ناهمگن، سایشی و خورنده به طور قابل اطمینان عمل کند و نیازهای نگهداری و تعمیرات آن را کاهش دهد.
نکات نصب فلومتر مغناطیسی اندرس هاوزر 55S
توجه داشته باشید که تجمع حباب های هوا یا گاز در لوله اندازه گیری می تواند منجر به افزایش خطاهای اندازه گیری شود. بنابراین از نصب فلومتر در بالاترین نقطه یک خط لوله (خطر تجمع هوا) و مستقیماً در بالادست (up stream) یک خروجی لوله آزاد در یک خط لوله عمودی اجتناب نمایید.
نصب پمپ
فلومتر را در سمت ورودی پمپ برای جلوگیری از فشار کم (وکیوم) و در نتیجه خطر آسیب به پوشش لوله اندازه گیری نصب نکنید. حتی ممکن است نصب دمپرهای لرزش و ارتعاش در سیستم هایی که دارای پمپ های رفت و برگشتی، دیافراگمی یا جابه جایی مثبت هستند ضروری باشد.
خط لوله نیمه پر
لوله های نیمه پر شده با شیب نیاز به یک پیکربندی از نوع تخلیه (drain-type) دارد. عملکرد تشخیص لوله خالی یا نیمه پر محافظت بیشتری را ارائه می دهد. همچنین با توجه به خطر تجمع مواد جامد فلومتر را در پایین ترین نقطه در تخلیه نصب نکنید. توصیه می شود یک شیر تمیز کننده (cleaning valve) نصب نمایید.
خط لوله به سمت پایین
یک سیفون یا یک شیر ونت (vent valve) در پایین دست فلومتر در لوله های پایین h ≥ 5 متر (16.4 فوت) نصب کنید. این احتیاط برای جلوگیری از فشار کم و در نتیجه خطر آسیب به پوشش لوله اندازه گیری است. همچنین از دست دادن پرایم (prime) سیستم جلوگیری می کند که میتواند باعث ورود هوا شود.
موقعیت نصب
موقعیت نصب بهینه فلومتر به جلوگیری از تجمع و رسوب گاز و هوا در لوله اندازه گیری کمک می کند. فلومتر Promag طیف وسیعی از عملکردها و تجهیزات جانبی را برای اندازه گیری صحیح مایعات مختلف ارائه می دهد:
- 1.مدار تمیز کردن الکترود (ECC) برای کاربردهایی با سیالات تولید کننده تجمع به عنوان مثال رسوبات رسانای الکتریکی
- 2.تشخیص لوله خالی (EPD) تشخیص لوله های اندازه گیری نیمه پر شده را تضمین می کند به عنوان مثال در مورد گاز زدایی مایعات
نصب عمودی برای سیستم های لوله کشی خود تخلیه و هنگام استفاده از تشخیص لوله خالی و لجن های حاوی ماسه یا سنگ و جاهایی که مواد جامد باعث رسوب می شوند ایده آل است.
هنگامی که صفحه الکترود اندازه گیری باید افقی باشد. این امر مانع از عایق بندی کوتاه دو الکترود توسط حباب های هوا می شود.
تشخیص لوله خالی با فلومتر که به صورت افقی نصب شده است، تنها زمانی که محفظه ترانسمیتر رو به بالا باشد، به درستی عمل می کند. در غیر این صورت هیچ تضمینی وجود ندارد که اگر لوله اندازه گیری فقط تا حدی پر یا خالی باشد، تشخیص لوله خالی پاسخ دهد.
مزایای فلومتر مغناطیسی اندرس هاوزر55S
فلومتر مغناطیسی اندرس هاوزر مدل 55S دارای مزایای متعددی به شرح زیر است:
- 1.ثبات سیگنال بی‌نظیر به دلیل پردازش سیگنال منحصر به فرد
- 2.مقاومت در برابر فرسایش و خوردگی بسیار بالا و تشخیص محتوای جامدات یکپارچه
- 3.حداکثر ایمنی، الکترودها و لاینرهای اندازه گیری بهینه شده برای صنایع مختلف
- 4.عدم نیاز به تعمیر و نگهداری و فاقد بدون قطعات متحرک
- 5.بالاترین ایمنی و تمیز کردن الکترود یکپارچه
- 6.ندازه گیری جریان صرفه جویی در انرژی و بدون افت فشار به دلیل محدودیت مقطع جریان
- 7.بازیابی خودکار داده ها برای سرویس
- 8.بالاترین عملکرد با اندازه گیری ذرات جامدات در سیالات مختلف
- 9.ترانسمیتر با صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی / دو خروجی سوئیچ / پروتکل ارتباط HART، PROFIBUS PA/DP، FOUNDATION Fieldbus
- 10.سیستم مغناطیسی تقویت شده و طیف وسیعی از لاینرها
