توضیحات

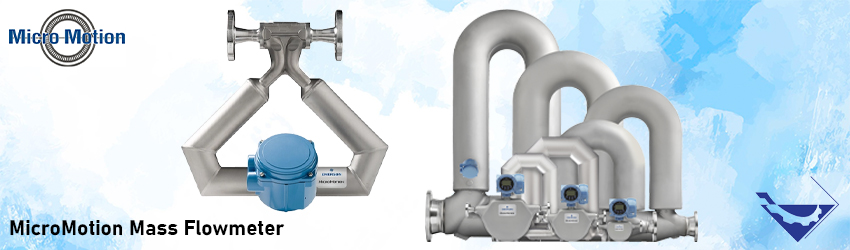

مس فلومتر میکروموشن (Micro Motion Mass Flow Meter)، یکی از محصولات محبوب و پرکاربرد از برند میکروموشن است. این فلومتر جرمی از نوع کوریولیس می باشد و برای اندازه گیری جریان جرمی و چگالی سیالات مختلف مایع و گاز مورد استفاده قرار می گیرند.
فلومترهای جرمی میکروموشن Micro Motion در صنایع به دلیل دقت، قابلیت اطمینان و ویژگی های پیشرفته بسیار مورد توجه قرار می گیرند. این تجهیزات در طیف گسترده ای از صنایع مختلف نظیر نفت و گاز، شیمیایی، دارویی، غذایی و غیره کاربرد دارند.
فلومترهای جرمی کوریولیس از برند محبوب و قابل اعتماد میکروموشن در انواع و مدلهای مختلفی طراحی می شوند که هر یک با توجه به ویژگی ها و کاربردهای گوناگون استفاده می شوند. هدف از این مطلب معرفی و بررسی مدلها، عملکرد، ویژگی ها، مشخصات فنی، مزایا و راهنمای کلی مس فلومتر میکروموشن است.
مس فلومتر یا فلومتر جرمی چیست؟
فلومتر جرمی یا مس فلومتر یکی از انواع فلومتر است که جریان جرمی سیال در حال حرکت در خط لوله را به دقت اندازه گیری می کند. در جریان جرمی، فلومتر جرم را در واحد زمان اندازه می گیرد که با جریان حجمی که حجم را در واحد زمان اندازه گیری می کند متفاوت است.
اندازه گیری جریان جرمی اساس اکثر فرمولاسیون های تعیین تعادل مواد و سرویس های میترینگ و custody transfer در صنایع مختلف است. با توجه به اینکه این نوع سنجش در حیاتی‌ترین اندازه گیری های جریان در فرآیندهای صنعتی به کار می روند، قابلیت اطمینان و دقت تشخیص جریان جرمی در آن ها از اهمیت بالایی برخوردار است.
فلومترهای جرمی به طور کلی به دو گروه کوریولیس و ترمال یا حرارتی تقسیم بندی می شوند. در ادامه انواع فلومتر جرمی ذکر می شود:
1.فلومتر جرمی کوریولیس (Coriolis Mass Flow Meter)
فلومتر کوریولیس بر اساس شتاب کوریولیس یا نیروی گریز از مرکز عمل می کند. دبی سنج کوریولیس از یک یا چند لوله تشکیل شده است که سیال از طریق آنها جریان می یابد.
این لوله ها معمولاً U شکل هستند و برای نوسان یا ارتعاش ساخته می شوند. با عبور سیال فرآیندی از داخل فلومتر موجب تغییر فاز در نوسان لوله ها می شود که این تغییر فاز از طریق سنسورهایی اندازه گیری می شود.
تغییر فاز به طور مستقیم با سرعت جریان جرمی سیال متناسب است. در نهایت این تغییر فاز اندازه گیری شده توسط سنسور برای تعیین نرخ جریان جرمی سیال تجزیه و تحلیل می شود.
2.فلومتر جرمی حرارتی (Thermal Mass Flow Meter)
فلومترهای جرمی حرارتی دبی جرمی گازها را مستقیماً اندازه گیری می کنند. این تجهیزات یا با وارد کردن مقدار مشخصی از گرما به جریان عبوری و اندازه گیری تغییر دمای حاصل و اندازه‌گیری انرژی مورد نیاز برای انجام این کار عمل می‌کنند.
اجزای یک فلومتر جرمی حرارتی شامل دو سنسور دما و یک هیتر الکتریکی بین آنها می باشد. هیتر می تواند داخل جریان سیال یا خارج از لوله نصب شود.
مدل های مس فلومتر میکروموشن
مس فلومترهای میکروموشن (Micro Motion Coriolis Emerson) طیف وسیعی از محصولات را مطابق با نیازهای کاربری دارا می باشد. فلومتر کوریولیس میکروموشن که برای پاسخگویی به نیازهای مختلف صنعت طراحی شده است، دقیق ترین و تکرارپذیرترین اندازه گیری جریان جرمی را برای مایعات و گازها فراهم می کند.
فلومترهای جرمی کوریولیس جهت اندازه گیری جریان جرمی، چگالی و ویسکوزیته سیالات طراحی می شوند. برخی از مدلهای فلومتر جرمی میکروموشن به شرخ زیر است:
- 1.فلومتر کوریولیس میکروموشن سری ELITE
- 2.فلومتر کوریولیس فشرده میکروموشن سری F
- 3.فلومتر کوریولیس میکروموشن عمومی سری R
- 4.فلومتر کوریولیس میکروموشن سری T
- 5.فلومتر کوریولیس میکروموشن سری H مناسب صنایع بهداشتی (Hygienic)
- 6.فلومتر کوریولیس میکروموشن سری TA
فلومترهای جرمی از برند میکروموشن در انواع مختلف با مشخصات فنی متفاوتی ارائه می شوند که در ادامه به معرفی سری ELITE می پردازیم.

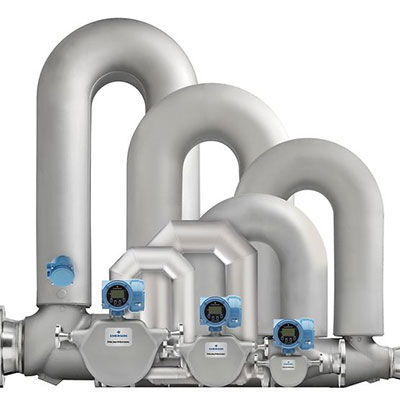

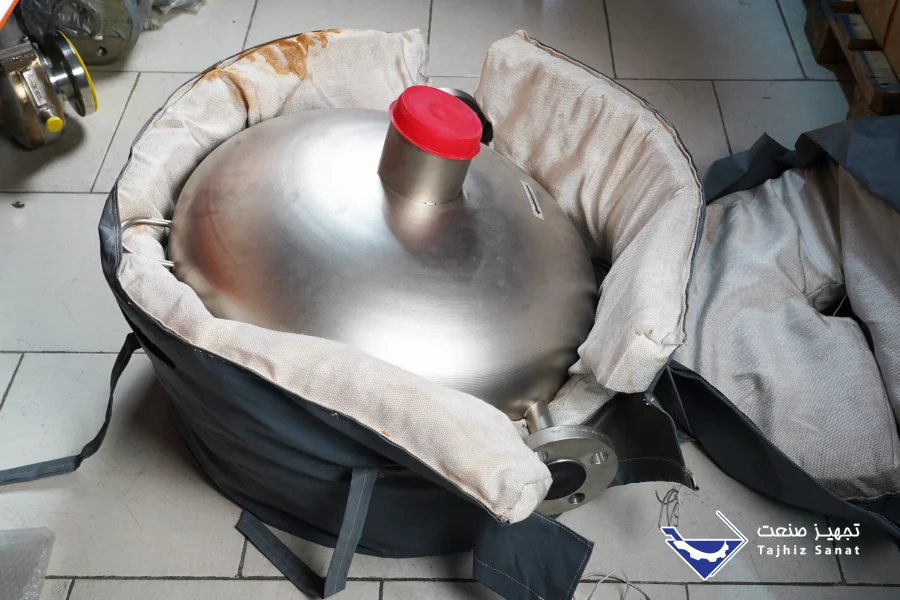

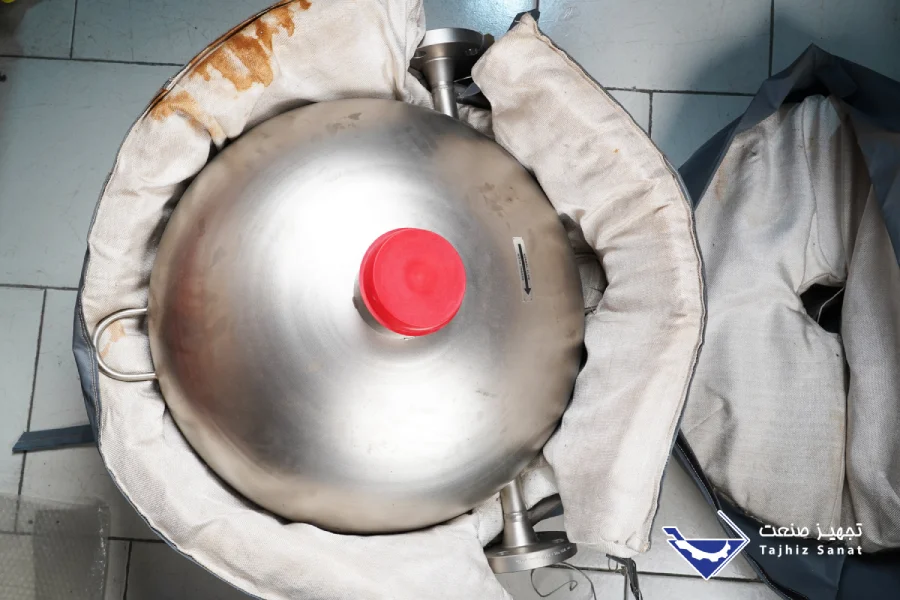

مس فلومتر میکروموشن سری ELITE
فلومتر جرمی کوریولیس ELITE جهت اندازه گیری دقیق و همزمان جریان جرمی، دما و چگالی سیالات مختلف مایع، گاز، دوغاب و سیال چند فازی برای چالش برانگیزترین محیط ها و کاربردهای صنعتی تولید می شود.
این نوع فلومتر قادر به دستیابی به بهترین فیتینگ برای اندازه‌گیری جریان با طیف گسترده‌ای از طرح‌های لوله و پوشش نرخ جریان است. همچنین دارای قابلیت تشخیص پیشرفته Smart Meter Verification است که برای تشخیص محدوده جریان و سایر تشخیص های سلامت فلومتر به کار می رود.
این قابلیت برای اطمینان از عملکرد صحیح فلومتر تست های جامعی را اجرا می کند و می تواند برنامه ریزی شود که در کمتر از 90 ثانیه به صورت محلی یا از اتاق کنترل اجرا شود. با کاهش نیروی کار و افزایش یا حذف فواصل کالیبراسیون بدون وقفه در فرآیند، در هزینه ها به طور قابل توجه صرفه جویی می شود.
تکنولوژی ترانسمیتر MVD با پردازش سیگنال دیجیتال (DSP) سریع ترین پاسخ و نرخ بروز رسانی را ارائه می دهد که امکان اندازه گیری دقیق جریان دو فازی را فراهم می کند. دقت اندازه گیری تابعی از جریان جرمی سیال مستقل از دما و فشار است. اما افت فشار از طریق سنسور به دمای عملیاتی، فشار و نوع سیال بستگی دارد.
مشخصات فنی فلومتر جرمی میکروموشن سری ELITE
تمامی فلومترها با نام (CMF، CMFHC، CMFS) از سری فلومترهای ELITE هستند و باید در نظر گرفته شوند که دارای کیفیت و مشخصات مشابه با سایر فلومترهای سری ELITE می باشند.
حرف در انتهای کد مدل فلومتر (به عنوان مثال، CMF100M) نشان دهنده متریال قسمت های در تماس با سیال (wetted part ) می باشد.
به عنوان مثال M = 316L فولاد ضد زنگ،L = 304L فولاد ضد زنگ، H = آلیاژ نیکل C22 و P = فشار بالا، A = فولاد ضد زنگ 316L درجه حرارت بالا، B = آلیاژ نیکل با دمای بالا C22 و Y = سوپر دوبلکس (UNS S32750) است.
برخی دیگر ازمشخصات فنی این سری از فلومترها در جدول زیر ذکر می شود. جهت کسب اطلاعات فنی جزئی تر به کاتالوگ این محصول مراجعه نمایید.
| مدل فلومتر جرمی | میکروموشن کوریولیس سری ELITE |
|---|---|
| سایز فلومتر | 1/12 inch (DN2) - 12 inch (DN300) |
| محدوده فشار | تا 6000 psig (414 barg) |
| محدوده دما | -400 درجه فارنهایت تا 662 درجه فارنهایت (240- تا 350 درجه سانتی گراد) |
| Turndown | نرمال 30:1 |
| پروتکل ارتباطی | Expansive I/O options including mA, frequency, discrete, HART, Modbus, Ethernet/IP, PROFINET, FOUNDATION Fieldbus |
| کلاس دقت | مایع 0.1% و گاز 0.25% |
| تکرار پذیری | مایع 0.05% - 0.025% و گاز 0.20% |
| متریال قسمت های در تماس با سیال | 316/316L، Nickel alloy C22 و Super duplex |
| نوع اتصال | فلنجی |
مزایای فلومتر میکروموشن سری ELITE
مس فلومتر میکروموشن سری ELITE دارای مزایای متعددی است. برخی از مزایای این مدل فلومتر جرمی کوریولیس در موارد زیر ذکر می شود:
- 1.عملکرد بی نظیر در اندازه گیری جریان جرمی مایع، جریان حجمی و چگالی
- 2.بهترین تجهیز برای اندازه گیری جریان جرمی گازها
- 3.اندازه گیری جریان دو فازی قابل اعتماد برای چالش برانگیزترین کاربردها
- 4.طراحی شده برای به حداقل رساندن فرآیندهای نصب و اثرات زیست محیطی
- 5. قابلیت استفاده با برای طیف وسیعی از سایزهای خط لوله و کاربردهای مختلف از جمله بهداشتی، برودتی، فشار و دمای بالا
- 6.عملکرد بی نظیر در شرایط جریان دو فاز
- 7.طراحی حسگر هوشمند نیاز به کالیبراسیون zero در میدان را کاهش می دهد.
- 8.امکانات کالیبراسیون ISO/IEC 17025 پیشرو جهانی بهترین عدم قطعیت کلاس 0.014% را ارائه می دهند.
- 9.تاییدیه هوشمند فلومتر (Smart Meter Verification) تأیید کالیبراسیون و قابلیت ردیابی را به طور مداوم یا بر اساس تقاضا با فشار یک دکمه ارائه می دهد.
- 10.گسترده ترین طیف تاییدیه ها و گواهی های فلومتر از جمله؛ CSA، ATEX، NEPSI، IECEx، Ingress Protection 66/67، SIL2 و SIL3، تاییدیه های انتقال دریایی و custody transfer را دارد.
- 11.دارای وسیع ترین محدوده اندازه‌گیری فرآیندی از 400- تا 662 درجه فارنهایت (240- تا 350 درجه سانتی‌گراد) و فشار تا 6000 psig (414 بار گیج) است.

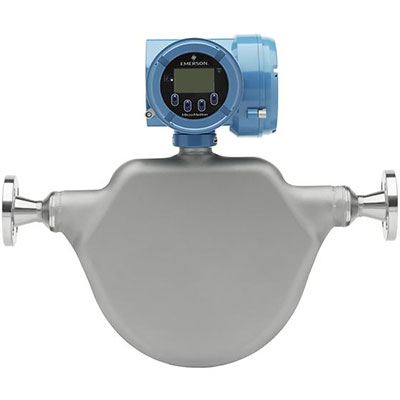

عملکرد فلومتر جرمی میکروموشن
اصل عملکرد فلومتر جرمی کوریولیس شامل القای ارتعاش در لوله جریان با عبور سیال فرآیندی است. در واقع ارتعاش لوله های فلومتر جرمی قبل و بعد از عبور جریان متفاوت است و باعث تغییر فاز و فرکانس می شود.
در حالی که روش‌های خاص با توجه به طراحی فلومتر متفاوت است سنسورها تغییرات فرکانس، فاز و دامنه لوله‌های جریان ارتعاشی را بررسی و تحلیل می‌کنند. به عبارت بهتر تغییرات مشاهده شده نمایان نرخ جریان جرمی و چگالی سیال است.
لوله های اندازه گیری در فلومتر جرمی با فرکانس مشخصی نوسان و موج سینوسی تولید می کنند. در جریان صفر دو لوله در فاز مشخصی با یکدیگر ارتعاش می کنند. اما هنگامی که سیال از آن عبور می کند نیروهای کوریولیس باعث انحراف لوله ها و در نتیجه تغییر فاز می شود.
سپس اختلاف زمانی بین امواج اندازه گیری می شود که با نرخ جریان جرمی رابطه مستقیم دارد. علاوه بر این دبی حجمی از دبی جرمی و اندازه گیری چگالی محاسبه می شود. (جریان حجمی* چگالی سیال= جریان جرمی)

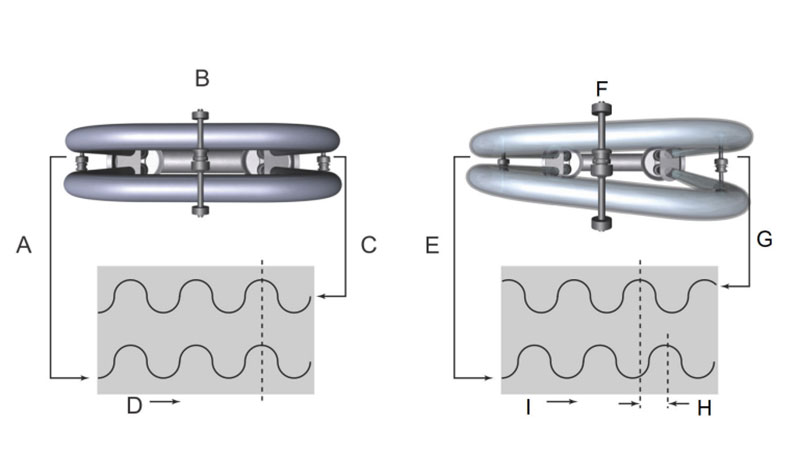

در تصویر زیر A و E جابجایی پیک آف ورودی، B بدون جریان، C و G جابجایی پیک آف خروجی، D و I زمان، F با جریان و H اختلاف زمانی است.
اندازه گیری چگالی
لوله های اندازه گیری در فرکانس مشخصی ارتعاش دارند. تغییر در جرم سیال موجود در داخل لوله ها باعث تغییر متناظر در فرکانس طبیعی لوله می شود. این تغییر فرکانس لوله برای محاسبه چگالی استفاده می شود.
اندازه گیری دما
دما یکی دیگر از پارامترهایی است که اندازه گیری می شود و به عنوان خروجی در دسترس می باشد. دما همچنین در داخل سنسور برای جبران تأثیرات دما بر چگالی سیال استفاده می شود.
خرید مس فلومتر میکروموشن
هنگام خرید فلومتر یا دبی سنج میکروموشن پارامترهایی نظیر نوع، سایز اتصال، دما و فشار فرآیندی، متریال، کلاس دقت، نوع خروجی، نمایشگر، پروتکل ارتباطی، تاییدیه ها و بسیاری موارد دیگر باید در نظر گرفته شود.
این فلومتر ها دقت بالایی در اندازه گیری چگالی اندازه گیری جریان جرمی، اندازه گیری دما و ویسکوزیته ارائه می دهند. فلومترهای کوریولیس میکروموشن نسبت به سایر فلومترها در سایزهای مشابه گرانتر می باشند. آنها همچنین برای لوله های با اندازه بزرگتر تولید نمی شوند.
تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان انواع فلومتر نظیر مس فلومتر میکروموشن در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع مس فلومتر میکروموشن سری ELITE را با بهترین کیفیت به فروش می رساند.
جهت بازدید ار محصولات، کسب اطلاعات فنی بیشتر و استعلام قیمت مس فلومتر میکروموشن با کارشناسان فنی و فروش ما در تجهیز صنعت تماس حاصل فرمایید.
