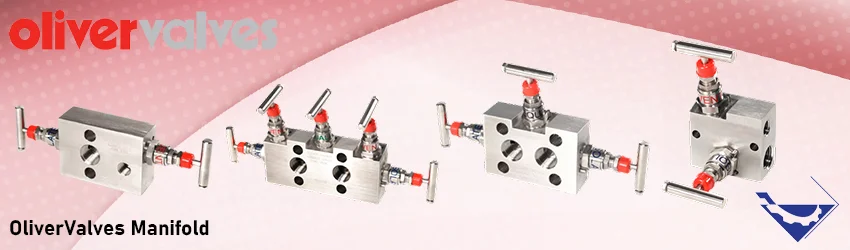

منیفولد الیور



شیر منیفولد (Manifold Valves) یا شیر های چندراهی یکی از تجهیزات بسیار مهم و حیاتی برای نصب ترانسمیتر های فشار و اختلاف فشار محسوب میشوند. با کمک نصب منیفولد الیور، میتوان بدون خاموش کردن خط، ترانسمیتر های فشار را از روی خط برای انجام تعمیرات یا کالیبراسیون باز کرد.

به عبارتی دیگر با وجود منیفولد ها، سیال فرآیندی را از ترانسمیتر های و سایر سنسور ایزوله خواهیم کرد و برای انجام کالیبراسیون های دوره ای و انجام تعمیرات و نگهداری ترانسمیتر های فشار و اختلاف فشار، بدون خاموشی فرآیند آنها را از روی خط باز میکنیم و به شاپ کالیبره میبریم. در این مقاله به معرفی انواع شیر منیفولد الیور و بررسی مشخصات فنی آنها خواهیم پرداخت.

انواع منیفولد الیور

همانطور که بالاتر نیز اشاره کردیم، شیر های منیفولد از نظر تعداد ورودی و خروجی ها و تعداد شیر ها در انواع شیر های منیوفلد 2 راهی، 3 راهی و 5 راهی طراحی و تولید میشوند. شیر های 2 راهه برای نصب انواع گیج و ترانسمیتر های فشار، مینفولد های 3 و 5 راهه برای نصب ترانسمیتر ها و گیج های اختلاف فشار مورد استفاده قرار میگیرند.

البته منیوفلد ها از نظر نوع نصب به دو دسته عمودی و افقی نیز تقسیم بندی میشوند. در اینجا به معرفی انواع Manifold valve از نظر تعداد شیر های آنها میپردازیم:

مینفولد 2 راهه (2Way Manifold)

شیر منیفولد 2 راهی که به آن بلاک اند بلید نیز میگوییم دارای  یک مسیر ورودی و یک مسیر خروجی میباشد. این شیر به صورت ترکیبی از یک شیر قطع کننده (Isolation) و یک شیر تخلیه (Drain) طراحی شده است. ورودی و خروجی شیر های منیفولد بر اساس نوع اتصالات فرآیند میتوانند بصورت نری یا مادگی انتخاب شوند.

در منیفولد فشار دو راهه، معمولآ شیر قطع کننده یا Block آبی رنگ و شیر تخلیه قرمز میباشد. جنس بدنه در شیر های منیفولد حداقل از متریال استنلس استیل 316 میباشد.

متریال شیر منیفولد باید متناسب با متریال قسمت درگیر شونده ترانسمیتر فشار با سیال باشد. به این معنی که در صورت خوردگی داشتم سیال، هم متریال ترانسمیتر فشار و هم متریال منیفولد باید متناسب با سیال خورنده طراحی و انتخاب شود. همچنین  متریال قسمت آببندی (Sealing) از PTFE یا تفلون می باشد.

برای در سرویس قرار داردن ترانسمیتر فشار روی منیفولد، ابتدا شیر مسدود کننده (Block) را باز میکنیم تا سیال از داخل منیفولد عبور کند و وارد ترانسمیتر شود. سپس برای هواگیری تجهیز، شیر تخلیه را باز میکنیم و پس از مشاهده خارج شدن چند قطره از سیال فرآیندی آن را میبندیم. در این حالت ترانسمیتر فشار در سرویس قرار داشته و آماده اندازه گیری فشار سیال میباشد.

منیفولد 3 راهه (3Way Manifold)

منیفولد 3 راهه دارای یک شیر تقسیم کننده بیشتر از شیر های منیفولد دو راهه میباشند. منیفولد های سه شیر، از دو شیر مسدود کننده (Block Valve) و یک شیر تقسیم کننده (Equalizing) تشکیل میشوند. منیفولد های 3 راهه برای نصب ترانسمیتر ها یا گیج های اختلاف فشار مورد استفاده قرار میگیرند.

در منیفولد ولو های 3 راهی شیرهای مسدود کننده با رنگ آبی و شیر تقسیم کننده با رنگ سبز مشخص خواهند شد.





برای در سرویس قرار دادن ترانسمیتر فشار تفاضلی روی منیفولد سه راهی، ابتدا شیر های مسدود کننده را میبندیم و شیر تقسیم کننده را باز میکنیم تا فشار در هر دو قسمت برابر شود. (اختلاف فشار صفر)

سپس به آرامی شیر قسمت کم فشار (Low Pressure) را باز میکنیم. در این مرحله هنوز به دلیل این که شیر تقسیم کننده باز میباشد اختلاف فشار صفر میباشد.

در مرحله بعد شیر قسمت پرفشار (High Pressure) باز میکنیم. در این حالت نیز اختلاف فشار همچنان صفر میباشد.

در مرحله آخر شیر تقسیم کننده را میبندیم تا فشار سیال از روی مسیر های ورودی به قسمت های کم فشار و پر فشار وارد ترانسمیتر شود. در این حالت پرشر ترانسمیتر اختلاف فشار روی منیفولد سه راهه نصب و در سرویس قرار خواهد داشت.

منیفولد 5 راهه (5Way Manifold)

شیر منیفولد 5 راهه از نظر عملکرد و استفاده دقیقآ مشابه منیفولد 3 راهه میباشد. تنها با این تفاوت که منیفولد 5 راهه دارای دو شیر تخلیه (Drain)، یک شیر تقسیم کننده (Equalizing) و دو شیر مسدود کننده (Isolationg) دانست.





معمولآ در منیفولد های 5 راهه شیر مسدود کننده در قسمت کم فشار (Low Pressure) و پر فشار (High Pressure)، به رنگ آبی و شیر اکولایزر با رنگ سبز و شیر تخلیه با رنگ قرمز طراحی و تولید میشوند. شیر منیفولد 5 راهه در حالت نرمال یا عادی، شیرهای مسدود کننده در حالت باز بوده و شیرهای اکولایزر و تخلیه در حالت بسته می باشند.

عملکرد و در سرویس قرار دادن پرشر ترانسمیتر اختلاف فشار روی منیفولد 5 راهه دقیقآ مشابه با منیفولد 3 راهه میباشد. شکل زیر دیاگرام داخلی یک شیر منیفولد 5 راهه را نمایش میدهد:





مزایا منیفولد الیور

مزایای منیفولدهای الیور به شرح زیر می باشد:

• تمامی منیوفلد هی شرکت الیور دارای ابعاد کامپکت و کوچک هستند و برای جاهایی که محدودین فضا برای نصب دارند مناسب میباشند.
• با استفاده از منیفولد الیور، نوسانات فشار سیال کمترین تاثیر را روی پرشر ترانسمیتر خواهد داشت. و اندازه گیری فشار سیال به دقت بالاتری انجام خواهد گرفت.
• استفاده از منیفولد ها باهث کاهش میزان نشتی سیال در اثر نوسانات یا شرایط دمایی و فشاری خواهد شد.
• مینفولد ها فشار یاعث افزایش بازده انرژی سیستم و فرآیند خواهند شد.
• منیفولد الیور دارای طراحی ساده و قیمت مقرون به صرفه میباشد.

عوامل تاثیرگذار بر قیمت منیفولد الیور

قیمت منیفولد الیور علاوه بر برند سازنده و شرایط بازار تحت تاثیر عوامل متعددی قرار می گیرد. برخی از این عوامل به شرح زیر می باشد:

متریال و کیفیت مواد سازنده

یکی از تاثیرگذارترین موارد در قیمت شیر منیفولد الیور متریال های بکار رفته در ساختار آن می باشد. منیفولد الیور با متریال های مختلف SS316 و Monel و Hastelloy قیمت های متفاوتی دارند.

طبیعتآ قیمت شیر منیفولد با متریال اینکونل و هستلوی بیشتر از استنلس استیل خواهد بود. هنگام خرید شیرهای منیفولد ویکا را با توجه به بودجه و شرایط پروژه از متریال مرغوب و با کیفیت انتخاب نمایید. زیرا انتخاب متریال مناسب موجب دوام بیشتر، جلوگیری از خوردگی و کاهش هزینه های پروژه می شود.

نوع منیفولد

یکی دیگر از موارد مهم در انتخاب شیر منیفولد تعداد راه ها یا شیر های سوزنی آن می باشد. شرکت الیور تولیدکننده انواع منیفولدهای 2 شیر، 3 شیر و 5 شیر می باشد و هر کدام قیمت های متفاوتی دارند. به عبارت بهتر قیمت شیر منیفولد 5 راهی بیشتر از 3 راهی و دو راهی است.

اندازه منیفولد

ابعاد و سایز منیفولد نیز بر قیمت آن تاثیر می گذارد طبیعتا منیفولد با سایز و ابعاد بزرگتر از قیمت بالاتری برخوردار است.

مشخصات فنی و ویژگی های خاص منیفولد

ویژگی های فنی منیفولد مانند دما و فشار کاری بر قیمت منیفولد الیور تاثیرگذار است. به عنوان مثال منیفولد با محدوده کاری گسترده تر از قیمت بالاتری برخوردار است.

خرید و فروش منیفولد الیور

منیفولد الیور جزء تجهیزات جانبی و پر کاربرد فشار می باشد که جهت کالیبراسیون، نصب، جداسازی و تعمیر تجهیزات اندازه گیری فشار سیالات مایع و گاز در صنایع مختلف مورد استفاده قرار می گیرند.

شرکت الیور OLIVER انگلستان یکی از تولید کنندگان مطرح انواع شیرآلات ابزار دقیقی میباشد. این شیر های شامل انواع منیفولد های دو راهه، سه راهه و پنج راهه، انواع شیر های توپی، شیر سوزنی یا نیدل ولو و بلاک اند بلید ولو میباشد. هریک ازین محصولات دارای طیف گسترده ای از جهت متریال بدنه و نوع آب بندی، دما و فشار قابل تحمل و همچنین سایز های مختلف اتصالات میباشند.

تجهیزصنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. در این شرکت انواع منیفولد 2 راهه، 3 راهه و 5 راهی، انواع شیر سوزنی یا نیدل ولو و سایر شیر آلات ابزار دقیق الیور در انواع سایز ها و متریال های مختلف در انبار محصولات موجود و به فروش می رسد.

برای استعلام قیمت انواع منیفولد الیور و مشاوره فنی با کارشناسان فروش و فنی ما در تماس باشید.
