توضیحات
سوئیچ فشار یا پرشر سوئیچ نورگرن (Norgren pressure switch) به عنوان یکی از ابزارهای حیاتی در نظارت خودکار بر سطوح فشار در سیستم های پنوماتیکی و هیدرولیکی عمل می کند. این سوئیچ ها می توانند برای کاربردهای مختلفی مانند کنترل فشار در هوا، آب، مایعات هیدرولیکی و حتی مایعات خنثی مورد استفاده قرار گیرند.
این تجهیزات به طور خاص برای تشخیص و نظارت بر تغییرات فشار طراحی شده‌اند و می توانند به طور خودکار واکنش نشان دهند. به عبارت بهتر در صورت رسیدن فشار به مقدار از پیش تعیین شده (set point) سیگنال های قطع یا وصل on/off به سایر تجهیزات ارسال می کنند.
انواع پرشر سوئیچ نورگرن
برند آلمانی نورگرن در حال حاضر دارای 51 مدل پرشر سوئیچ الکترومکانیکی و 45 مدل پرشر سوئیچ الکترونیکی است. در ادامه به معرفی این دو نوع سوئیچ می پردازیم:

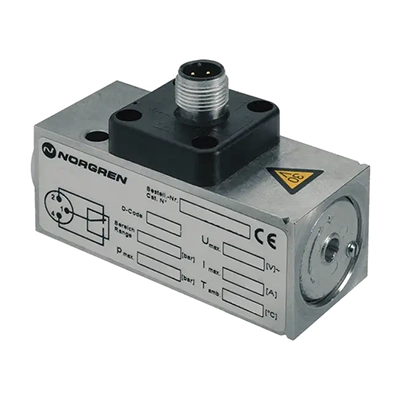

سوئیچ فشار الکترومکانیکی
پرشر سوئیچ یا سوئیچ فشار نوعی تجهیز الکترومکانیکی است که به منظور کنترل و نظارت بر فشار سیالات طراحی شده است. این تجهیزات در زمانی که فشار ورودی به سطح تعیین شده‌ای (SET POINT) برسد، کنتاکت الکتریکی را فعال کرده و با ارسال سیگنال الکتریکی، وضعیت سوئیچ را تغییر می دهد.
به عبارت دیگر، پرشر سوئیچ می تواند به‌گونه ای طراحی شود که در صورت افزایش یا کاهش فشار نسبت به ست پوینت کنتاکت الکتریکی را قطع یا وصل کند.
این تجهیزات معمولاً در صنایعی که نیاز به تنظیم خودکار و کنترل دقیق بر روی فرآیندهای مربوط به سیالات تحت فشار دارند، مورد استفاده قرار می گیرند. از جمله کاربردهای رایج پرشر سوئیچ ها می توان به سیستم های تهویه مطبوع، پمپ های آب، خطوط تولید صنعتی و بسیاری موارد دیگر اشاره کرد.
پرشر سوئیچ ها به دلیل قابلیت های خود، نقش مهمی در بهبود ایمنی و کارایی سیستم ها ایفا می کنند و به اپراتورها این امکان را می دهند که به طور مؤثری فشار را کنترل و نظارت کنند.
با استفاده از این سوئیچ ها، می توان از بروز مشکلات ناشی از فشار غیرمجاز جلوگیری کرد. به این ترتیب، عمر مفید تجهیزات افزایش یافته و هزینه های نگهداری کاهش می یابد.

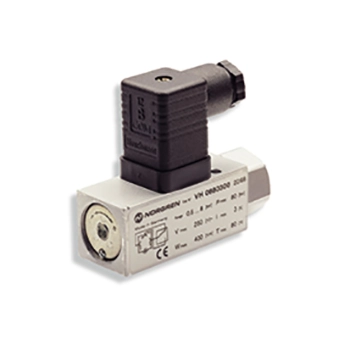

سوئیچ فشار الکترومکانیکی پنوماتیک نورگرن مدل 18D
پرشر سوئیچ نورگرن سری 18D یک تجهیز حفاظتی و حیاتی است که برای استفاده با سیالات مختلفی مانند هوا، آب، هیدرولیک و سایر سیالات خنثی تولید می شود. این سری شامل نسخه های رایگان ATEX و LABS و همچنین مدل هایی است که برای کاربرد در دماهای پایین و بالا مناسب هستند.
سوئیچ فشار نورگرن سری 20D یک راه‌حل جامع تری ارائه می دهد که شامل گزینه‌هایی نظیر فشار کم و هیسترزیس قابل تنظیم می باشد.
همانطور که ذکر شد نورگرن دارای 51 مدل سوئیچ فشار الکترومکانیکی با مشخصات فنی متفاوت است. ویژگی های پرشر سوئیچ الکترومکانیکی نورگرن شامل سایز پورت، نوع سیال فرآیندی (گاز، مایع، هوای فشرده)، رنج (18D ،20D ،8D M/1339)، اتصال الکتریکی و غیره می شوند. برخی از مزایای سوئیچ فشار الکترومکانیکی نورگرن مدل 18D به شرح زیر است:
- 1.کنتاکت های روکش طلا
- 2.طول عمر بالا و پایداری طولانی مدت
- 3.مقاوم در برابر لرزش تا 15 g
- 4.دارای میکروسوئیچ تایید شده توسط UL و CSA
- 5.عملکرد ذاتا ایمن
- 6.رابط مستقیم به واحدهای خطوط هوایی Excelon
| مدل سوئیچ فشار | سوئیچ فشار الکترومکانیکی پنوماتیک نورگرن مدل 18D |
|---|---|
| نوع عملکرد | دیافراگمی |
| نوع کنتاکت | SPDT |
| نوع سیال فرآیندی | گاز و مایع |
| دمای فرآیندی | 10- تا 80+ درجه سانتی گراد |
| فشار فرآیندی | 1- تا 30 بار، 14.5-تا 435 psi |
| سایز اتصال | G1/4 |
| متریال بدنه | آلومینیوم |
| درجه حفاظت بدنه | IP65 |
| رنج | 18D |
| حداکثر اضافه فشار | 80 بار |
سوئیچ فشار الکترونیکی:
سوئیچ فشار الکترونیکی از تجهیزات مهم برای نظارت بر سطوح فشار در فرآیندهای صنعتی مختلف است به ویژه زمانی که کنترل دقیق فشار برای ایمنی یا بهینه سازی عملکرد ضروری باشد سنجش فشار در این زمینه نقش کلیدی ایفا می کند.
سوئیچ های فشار می توانند به‌طور خودکار سطوح فشار را در سیستم های پنوماتیکی نظارت کنند. همچنین برای وظایف نظارتی پیچیده‌تر در کاربردهای مختلفی مانند هوا، آب، هیدرولیک و سایر سیالات مورد استفاده قرار گیرند.
این سوئیچ ها به‌ویژه در شرایطی که سوئیچ های فشار مکانیکی کلاسیک نمی توانند به خوبی عمل کنند، مناسب می باشند. توسط سوئیچ فشار الکترونیکی امکان واکنش سریع به تغییرات فشار و جلوگیری از خطرات احتمالی در سیستم‌های صنعتی فراهم می شود.
پرشر سوئیچ الکترونیکی نورگرن بر خلاف مدل های الکترومکانیکی دارای نمایشگر است و از دقت و قابلیت اعتماد بالاتری برخوردار است. سوئیچ های فشار الکترونیکی نورگرن دارای 45 مدل با مشخصات فنی مختلف مانند سایز اتصال، نوع فشار (نسبی، اختلاف فشار)، نوع سیال فرآیندی، اتصال الکتریکی، رنج (20D Pneumatic، 34D، 51D ،54D ،60D ،60S) و غیره می باشند.

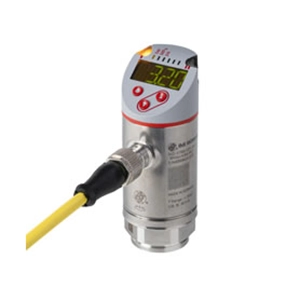

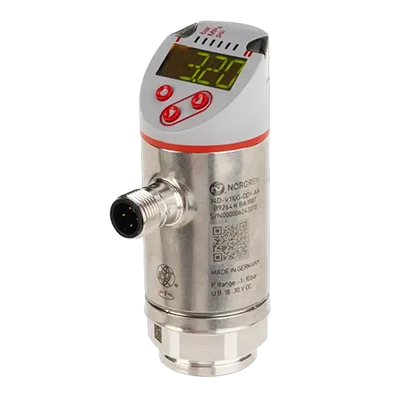

پرشر سوئیچ الکترونیکی نورگرن مدل 34D
در سوئیچ فشار الکترونیکی نورگرن مدل 34D نقاط ست پوینت میتوانند به‌صورت دستی یا از طریق IO-Link به‌طور از راه دور برنامه‌ریزی شوند و همچنین دارای نمایشگر دیجیتال LED می باشند که خوانش آسان را فراهم می کند.
سوئیچ فشار IMI Norgren مدل 34D با بدنه‌ای از فولاد ضد زنگ مقاوم، دارای پورت اتصال فرآیندی G1/4 و اتصال الکتریکی M12 است. از ویژگی‌های بارز این محصول میتوان به دوام و قابلیت اطمینان آن در شرایط سخت فرآیندی اشاره کرد. برخی دیگر از مزایا عبارتنداز:
نصب آسان:
بدنه بالایی این دستگاه قابلیت چرخش تا 345 درجه نسبت به اتصال فرآیندی را دارد تا تراز کردن نمایشگر در حین نصب به سادگی انجام شود. قابلیت IO-Link امکان راه‌اندازی از راه دور و دسترسی به داده های کاربرد را فراهم می کند و بهبود نظارت بر سیستم را به ارمغان می آورد.
راه‌اندازی آسان:
تنظیمات دستی به آسانی و به سرعت از طریق سه دکمه فشاری انجام می شود. همچنین میتوان از راه دور و از طریق IO-Link به تنظیمات دسترسی پیدا کرد.
نمایشگر دیجیتال:
نمایشگر بزرگ 10 میلی‌متری با قابلیت برنامه‌ریزی دو رنگ، شناسایی وضعیت سوئیچینگ را آسان‌تر می‌کند. صفحه نمایشگر 4 رقمی چند رنگ با قابلیت تغییر رنگ (قرمز/سبز) در ست پوینت است.
کاربرد گسترده:
این سوئیچ برای استفاده در سیالات فرآیند پنوماتیک، هیدرولیک و تمامی سیالات طراحی می شود. در سری تک محصولی خود، 9 گزینه فشار مختلف از خلاء تا 600 بار را ارائه می دهد که آن را برای تمامی کاربردها مناسب می سازد.
بدنه مقاوم:
بدنه این دستگاه از متریال فولاد ضد زنگ (1.4404 / 316L) و دارای استاندارد حفاظت از بدنه IP67 است.
عملکرد قابل اعتماد:
سنسور اندازه‌گیری فشار خازنی سرامیکی، قابلیت تحمل فشارهای بسیار بالا را فراهم می‌کند. در برابر پدیده‌هایی مانند چکش آب و کاویتاسیون (پیک‌های فشار دینامیکی) مقاوم است. این سنسور اندازه‌گیری همچنین در مدیریت سیالات خورنده و فرسایشی عملکرد بسیار خوبی دارد. در زیر جدول مشخصات فنی پرشر سوئیچ الکترونیکی نورگرن مدل 34D مشاهده می شود.
| مدل | پرشر سوئیچ الکترونیکی نورگرن مدل 34D |
|---|---|
| نوع سیال فرآیندی | گاز و مایع |
| دمای فرآیندی | 25- تا 80 درجه سانتی گراد |
| سایز اتصال | G1/4 |
| متریال بدنه | استنلس استیل 316L |
| محدوده فشار | 1- تا 600 بار |
| سنسور فشار | خازنی سرامیکی |
| درجه حفاظت بدنه | IP67 |
| رنج | 34D |
| سیگنال خروجی | سیگنال سوئیچینگ؛ IO-Link (قابل تنظیم) |
| نوع سوئیچینگ | PNP/NPN |
| ریتینگ کنتاکت | 150 میلی آمپر / -25 ... + 80 درجه سانتیگراد 200 میلی آمپر / -25 ...+60 درجه سانتی گراد 250 میلی آمپر / -25 ... + 40 درجه سانتیگراد |
خرید پرشر سوئیچ نورگرن
تجهیز صنعت با بیش از دو دهه سابقه درخشان بزرگترین تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه تخصصی ابزار دقیق انواع سوئیچ فشار یا پرشر سوئیچ را با بهترین کیفیت و قیمت مناسب از برندهای مختلف به فروش می رساند.
توجه داشته باشید هنگام خرید و انتخاب پرشر سوئیچ پارامترهایی نظیر محدوده فشار قابل تنظیم، متریال، سایز اتصال، دمای فرآیندی، نوع کنتاکت، ریتنیک کنتاکت، نوع عملکرد، درجه حفاظتی بدنه و تاییدیه های ضد انفجار را در نظر بگیرید.
همچنین جهت کسب اطلاعات فنی بیشتر در زمینه خرید و استعلام قیمت پرشر سوئیچ با کارشناسان فروش ما تماس حاصل فرمایید.
