کنترل ولو sauter یکی از محصولات برند ساتر میباشد که در این مطلب قصد داریم در خصوص آن توضیح دهیم. Fr. Sauter AG شرکتی مستقر در سوئیس است که در سطح بین المللی در زمینه اتوماسیون و یکپارچه سازی سیستم ها فعال است.
این شرکت در سال 1910 تاسیس گردید و به تدریج محصولات خود را گسترش داد تا جایی که امروزه با اکثر کشورهای جهان همکاری دارد.
پیش از بررسی شیر کنترلی ساتر بهتر است یک آشنایی کلی با کنترل ولو ها، عملکرد و اجزاء آنها ایجاد شود تا به فراگیری ویژگی های این محصول کمک بیشتری شود.
تعریف کنترل ولو
کنترل ولو یکی از تجهیزات اصلی و پر اهمیت در فرآیند های صنعتی و حلقه های کنترلی حساب میشوند. شیرهای کنترلی با تنظیم مقدار فلوی عبوری نقش بسیار پر رنگی در تنظیم پارامترهای فیزیکی در یک فرآیند صنعتی دارند. این شیرها کارهایی مانند تنظیم دما، کنترل فشار یک سیستم، کنترل فلوی عبوری از یک پایپ لاین و حتی تنظیم سطح مایعات داخل مخازن را به خوبی انجام میدهند.
انواع شیرهای کنترلی
کنترل ولوها از نظر نوع اکچویتور یا محرک و نوع بدنه (Body) دارای انواع مختلفی (Actuator) هستند. در ادامه به توضیحاتی در مورد هریک از موارد فوق میپردازیم.
انواع کنترل ولو به لحاظ نوع اکچویتور
در کنار یک کنترل ولو یک عملگر یا محرک برای عمل کردن شیر باید بکار رود. عملگرها به دو نوع کلی دستی یا منوال و اتوماتیک تقسیم بندی میشوند. محرک های اتوماتیک به سه نوع پنوماتیک، هیدرولیک و عملگرهای برقی تقسیم میشوند.
اکچویتور های پنوماتیکی نیز دارای انواع پیستونی، دیافراگمی و دورانی هستند. این نوع اکچویتور ها نسبت به سایر اکچویتور های الکتریکی و هیدرولیکی ارزان قیمت تر میباشند. به همین دلیل بکار گیری اکچویتور های پنوماتیکی بسیار در صنایع متداول میباشد.
اکچویتور های برقی دارای یک موتور الکتریکی میباشند که با دریافت سیگنال ولتاژی یا جریانی AC یا DC از یک کنترلر، به شیر کنترلی موقعیت مناسب را میدهند. اکچویتور های الکتریکی در نبود هوای متراکم بکار میروند. لازم به ذکر است که این محرک ها بسیار دقیق هستند. اما قطع عملیات هنگام داغ کردن از ایرادات آنها محسوب میشود.
اجزای یک ولو کنترلی
یک کنترل ولو متشکل از قطعات و ادوات داخلی میباشد. علاوه بر بدنه شیر، اصلی ترین قسمت های داخلی شیر کنترلی (تریم) شامل پلاگ (دیسک)، سیت، استم، پکینگ داخلی و همچنین بونت (Bonnet) که درواقع درپوشی است که در قسمت بالایی ولو بکار میرود.

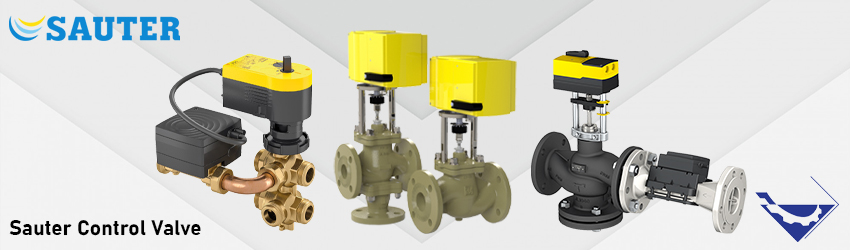

انواع کنترل ولو Sauter
شیرهای کنترلی گلوب (کروی)، باترفلای (پروانه ای)، بال ولو (توپی) در فرآیندهای کنترلی بکار میروند. میتوان گفت عمدتا کنترل ولو های گلاب یا بشقابی برای عملکرد تنظیم و کنترل جریان بکار میرود.
انواع کنترل ولو از نظر جنس بدنه
کنترل ولوها با توجه به نوع بدنه بال ولو، باترفلای یا گلوب ولو دارای تریم های گوناگون و مختلفی هستند. معمولا انواع جنس های بدنه چدن، چدن داکتیل در صنایع آب و فاضلاب که دما و فشار بالایی وجود ندارد برای باتر فلای ولو ها و شیرهای توپی بکار میرود.
انواع آلیاژهای فولاد کربنی یا کربن استیل با استاندارد A216 در پالایشگاه، صنایع نفت و گار، پتروشیمی ها و همچنین برای صنایع بهداشتی مانند صنایع غذایی و دارویی از انواع فولاد ضد زنگ 316 و 316L استفاده میشود.
برای کنترل ولو ها با بدنه گلوب که بیشتر در فرآیند های کنترلی سیالات (Throttling) استفاده میگردد. از انواع چدن داکتیل، آلیاژ های فولادی، انواع استنلس استیل و در صنایع شیمیایی برای سرویس های با دما و فشار های بالا و خاصیت خوردگی از استیل سخت کاری (Stellited) و متریال های مطابق با استاندارد های ضد خوردگی NACE استفاده میگردد.
ملاحظات طراحی کنترل ولو sauter
برای انتخاب و طراحی کنترل ولو ها ملاحظات خاصی را باید در نظر گرفت. یکی از مهمترین مواردی که در انتخاب یک کنترل ولو باید مورد بررسی قرار داد، ظرفیت شیر کنترلی یا Cv میباشد.
ظرفیت شیر Cv
ظرفیت فلوی عبوری یک شیر عبارت است از هرگاه یک گالن آمریکایی در دقیقه در دمای 60 درجه فارنهایت (شرایط استاندارد)، سیال از شیر کنترل عبور نماید، یک پوند بر اینچ مربع در دو سر ولو اختلاف فشار ایجاد نماید.
این مفهوم که به ظرفیت عبوری شیر معروف میباشد از مهمترین پارامترهای طراحی یک شیر کنترلی محسوب میشود. هرچه این ضریب بیشتر باشد عملا ظرفیت عبور جریان از شیر کنترلی بیشتر است. و هرچه این ضریب کوچکتر باشد افت فشار بین دو سر شیر بیشتر خواهد بود.
مشخصه عملکردی کنترل ولو
مشخصه عملکردی در یک کنترل ولو دارای سه نوع میباشد. خطی، کوییک اوپنینگ و درصد برابر. درمشخصه سریع بازشونده، مشخصه عملکردی غیر خطی است و با کمی باز شدن شیر، مقدار جریان بالایی عبور میکند. در مشخصه درصد برابر (Equal Percentage) نیز نمودار به صورت لگاریتمی است.
کنترل ولو Sauter
شیرهای کنترلی SAUTER eValveco برای تعادل دینامیکی در حدود کامل یا جزئی بار و برای تنظیم جریان بکار میرود. این کنترل ولو ها با قطرهای اسمی DN65، DN80 و DN100 موجود هستند. شیرهای جدید eValveco با اتصال فلنجی دارای یک رابط بلوتوث برای راه اندازی و نگهداری از طریق تلفن هوشمند هستند.
کاربرد های کنترل ولو sauter
سیستم eValveco برای وظایف زیر بکار میروند:
- تعادل هیدرونیک اتوماتیک و دینامیک
- کنترل جریان حجم
- نظارت بر انرژی
طیف کاربردی برای کنترل جریان های با حجم زیاد با شیرهای eValveco جدید با اتصال فلنج و قطرهای اسمی DN65، DN80 و DN100 گسترش یافت.
تمام سیستم های جدید کنترل جریان eValveco با فلنج دارای یک رابط بلوتوث یکپارچه هستند. این امکان ایجاد یک اتصال داده را برای راه اندازی و نگهداری با بکارگیری برنامه گوشی هوشمند مرتبط فراهم می کند.
بنابراین می توان تمام پارامترها را مستقیماً بررسی و تنظیم کرد و سیستم را می توان از طریق یک سیگنال 0-10 ولت یا از طریق رابط Modbus/RTU یا BACnet MS/TP کنترل کرد.
تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان انواع شیرالات صنعتی و پایپینگ نظیر کنترل ولوها و شیرهای قطع و وصل از تمامی برندهای معتبر میباشد. برای کسب اطلاعات بیشتر در خصوص فروش کنترل ولو و بازدید سایر محصولات، لطفا با کارشناسان فنی و فروش ما در تجهیز صنعت تماس حاصل فرمایید.
