تعمیرات پوزیشنر

مرکز تعمیرات تجهیز صنعت  با داشتن متخصصین بخش تعمیرات در شناخت و عیب یابی قطعات الکترونیکی و مکانیکی آماده خدمات دهی در زمینه تعمیرات انواع تجهیزات ابزار دقیق از جمله انواع  پوزیشنرهای برند سامسون ، زیمنس ، ABB، وای تی سی، متسو ،ایکارد، مور و…….  با بهترین قیمت و کیفیت  می باشد .



برای مشاوره رایگان ، نصب، راه اندازی ، عیب یابی و تعمیرات انواع تجهیزات ابزار دقیق با کارشناسان ما تماس بگیرید

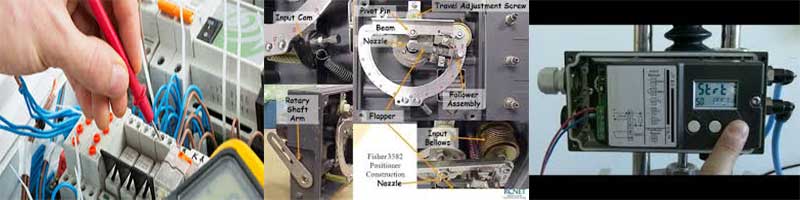

تعمیر آی توپی پوزیشنر

لینک های مفید:

  • تعمیر آی توپی پوزیشنر زیمنس
  • تعمیر آی توپی پوزیشنر سامسون
  • تعمیر آی توپی پوزیشنر ABB
  • تعمیر آی توپی پوزیشنر YTC



پوزیشنر چیست



آی توپی پوزیشنر وسیله‌‌ای است که در ارتباط با شیر کنترل و جهت تنظیم آن نصب می‌شود.

در حقیقت یک سرو مکانیزم است و از طرفی یک رله تفویت کننده است که فرمان صادره از کنترل کننده را تقویت کرده و به عمل کننده (محرک یا actuator) منتقل می‌کند.

شیر کنترل باید قادر باشد با سرعت و  به طور هموار به تغییرات سیگنال کنترلی پاسخ بدهد.

در خیلی از حالت‌ها، یک شیر به اندازه ي مناسب و یک اکچویتور به اندازه ي مناسب، بدون نیاز به استفاده از پوزیشنر شیر، کافی است.

 اما حالت‌هاي معینی وجود دارند که پوزیشنر شیر  باید لحاظ گردد.



مهمترین دلایل کاربرد آی توپی پوزیشنر در شیرها عبارتند از:

– وجود فشار زیاد و همچنین ویسکوزیته زیاد سیال مورد کنترل.

– وجود اصطکاک در مکانیزم شیر کنترل به واسطه آب بندی گلوگاه شیر.

– در صورت بیشتر بودن فاصله کنترل کننده و شیر کنترل از 150 فوت.

– در صورت لازم بودن تقویت و تغییر نسبت به فرمان وارده از کنترل کننده.

– سرعت بخشیدن به عمل شیرهای کنترل و حذف تأخیر زمانی.

وقتی پوزیشنر شیر استفاده نشود، خروجی کنترلر مستقیماً به اکچویتور متصل می شود. هر تغییري در فشار خروجی کنترلر، باید بر ناحیه سطح دیافراگم مؤثر باشد.

  اگر حجم اکچویتور زیاد است، ممکن است براي عکس العمل، زمانی طول بکشد. در صورتی که اگر از پوزیشنر استفاده گردد خروجی کنترلگر از طریق پوزیشنر به یک بیلوز میرود

حجم بیلوز در مقایسه با اکچویتور کم است. بنابراین، تغییر خیلی کم در خروجی کنترلگر، بطور مشهودي توسط بیلوز آشکار می‌گردد. از حرکتایجادشده توسط بیلوز براي به حرکت درآوردن شیر پایلوت(یا فلاپر،اگر از سیستم فلاپر  نازل استفاده گردد)،استفاده می‌شود که به نوبه باعث می‌شود، حجم زیادي از هوا به سرعت وارد اکچویتور گردد بنابراین استفاده ازپوزیشنر، تضمین می‌کند که به سرعت به تغییرات سیگنال کنترل پاسخ داده شود.



به طور کلی اجزاء به کار رفته در آی توپی پوزیشنر  عبارتند از:

– بیلوز یا شیر راهنما (spool valve)، که سیگنال صادره از کنترل کننده را درییافت می‌کند.

– میله رابط و یا میله متعادل کننده، که سیگنال دریافت شده را با موقعیت تغییر یافته ساق شیر مقایسه می‌کند.

– شیر قدرت (pilot valve)، که به نام‌های رله یا بوستر نیز معروف است و باعث تقویت فرمان صادره از کنترل‌کننده می‌شود.

– بادامک (cam)، که مشخص کننده رابطه بین موقعیت قرار گرفتن توپی (پلاگ) شیر کنترل و فرمان صادره از کنترل کننده می‌باشد.

برای استفاده صحیح از آی توپی پوزیشنر شیر، به شرایط زیر باید توجه شود:‌

1-  سیالات چسبنده(Viscous)، سیالات سالیدبیرینگ یا سیالاتی که تمایل دارند شیر را ببندند.

2-  نیروهای با تلاطم زیاد ناشی از اندازه بزرگ شیرها، افت های فشار زیاد یا ترکیبی از آنها.

3-  فشار زیاد نیاز به بسته بندی غیرعادی بدون نشت میله دارد.

4-  خط انتقال زیاد بین کنترلگر و شیر کنترل که می تواند بیانگر یک تأخیر زمانی(Time lag) باشد.
