جدول اشتال میلگرد
جدول اشتال

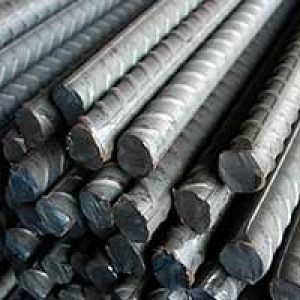

میلگرد آجدار آهن یا آرماتور فولادی است که در بتن برای جبران مقاومت کششی پایین آن ( بتن ) مورد استفاده قرار میگیرد،فولادی که به این منظور در سازههای بتن آرمه به کار میرود به شکل سیم یا میلگرد میباشد و فولاد ، میلگرد نامیده میشود.
البته در موارد خاصی از فولاد ساختمانی نظیر نیمرخ های شکل ، ناودانی یا قوطی نیز برای مسلح کردن بتن استفاده میشود.
| جدول اشتال |
|---|
| جدول اشتال میلگرد |
| U2 | W1 | G | Flache | d |
|---|---|---|---|---|
| cm2/m | cm3 | kg/m | cm2 | mm |
| ۳۱۴ | ۰.۰۹۸ | ۰.۶۱۷ | ۰.۷۸۵ | ۱۰ |
| ۳۷۷ | ۰.۱۷ | ۰.۸۸۸ | ۱.۱۳ | ۱۲ |
| ۴۰۸ | ۰.۲۱۶ | ۱.۰۴ | ۱.۳۳ | ۱۳ |
| ۴۴۰ | ۰.۲۶۹ | ۱.۲۱ | ۱.۵۴ | ۱۴ |
| ۴۷۱ | ۰.۳۳۱ | ۱.۳۹ | ۱.۷۷ | ۱۵ |
| ۵۰۳ | ۰.۴۰۲ | ۱.۵۸ | ۲.۰۱ | ۱۶ |
| ۵۶۵ | ۰.۵۷۳ | ۲ | ۲.۵۴ | ۱۸ |
| ۵۹۷ | ۰.۶۷۳ | ۲.۲۳ | ۲.۸۴ | ۱۹ |
| ۶۲۸ | ۰.۷۸۵ | ۲.۴۷ | ۳.۱۴ | ۲۰ |
