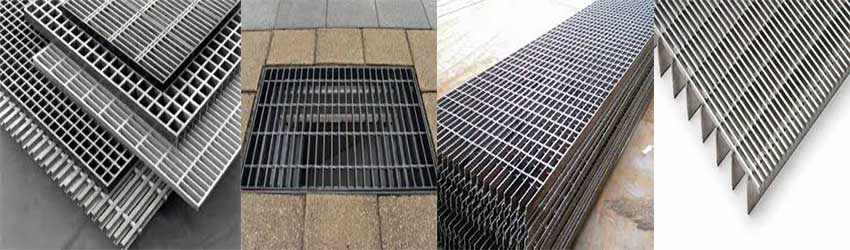

گریتینگ چیست؟
گریتینگ (Grating) به معنای “شبکه” یا “مش” است و به طور کلی به ساختارهایی اشاره دارد که از میله‌ها یا نوارهای موازی تشکیل شده‌اند. گریتینگ‌ها معمولاً از مواد مختلفی مانند فولاد، آلومینیوم یا پلاستیک ساخته می‌شوند و می‌توانند در اشکال و اندازه‌های متفاوتی طراحی شوند.
این شبکه های فولادی یا فایبرگلاس با داشتن خواصی همچون مقاومت بالا ، امکان عبور نور و هوا ، زیبایی ظاهری و قیمت کمتر نسبت به گزینه های مشابه به عنوان یکی از پرکاربردترین انتخاب ها ، جهت پوشش کف (walk way) و پله ی کارخانه ها و ساختمان های شهری شناخته شده اند.
مشخصات فنی گریتینگ
این صفحات مشبک فلزی را با استفاده از تسمه یا میلگرد تولید میکنند. حاصل اتصال و برخورد تسمه های باربر و رابط به صورت شبکه ای در یکدیگر می باشد.
شامل سه نوع میباشد:
1.تسمه در تسمه 2.تسمه در نیم تسمه 3.تسمه در میلگرد ( چهار پهلوی تابیده شده )
در این بین بیشترین کاربرد را، تسمه در میلگرد دارا میباشد. این محبوبیت هم به علت وزن کمتر نسبت به مقاومت یکسان با گریتینگ تسمه در تسمه و نیز سرعت بالاتر پروسه تولید این نوع شبکه بندی میباشد.
انواع گریتینگ‌ها کدامند؟
گریتینگ‌ها انواع مختلفی دارند که هر یک بر اساس مواد سازنده، طراحی و کاربردهای خاص خود دسته‌بندی می‌شوند. در زیر به برخی از این انواع اشاره می‌شود:
گریتینگ فولادی
– گریتینگ فولاد گالوانیزه: مقاوم در برابر زنگ‌زدگی و خوردگی، مناسب برای محیط‌های بیرونی.
– گریتینگ فولاد ضد زنگ: برای محیط‌های شیمیایی و صنعتی که نیاز به مقاومت بیشتری دارند.
گریتینگ آلومینیومی
– سبک و مقاوم در برابر زنگ‌زدگی، مناسب برای کاربردهای دریایی و محیط‌های مرطوب.
گریتینگ پلاستیکی (FRP)
– از مواد کامپوزیتی تقویت شده با الیاف شیشه ساخته می‌شود. مقاوم در برابر مواد شیمیایی و خوردگی، مناسب برای صنایع شیمیایی.
گریتینگ مشبک
– طراحی مشبک برای تهویه بهتر و عبور نور، معمولاً در سکوها و پلتفرم‌ها استفاده می‌شود.
گریتینگ خاص
– گریتینگ ضد لغزش: دارای سطحی با بافت خاص برای جلوگیری از لغزش در محیط‌های مرطوب.
– گریتینگ با طراحی سفارشی: برای کاربردهای خاص یا طراحی‌های خاص که نیاز به ابعاد یا شکل‌های غیرمعمول دارند.
گریتینگ دایموند (Diamond Grating)
– طراحی دایموند‌شکل برای افزایش چسبندگی و ایمنی.
هر یک از این انواع گریتینگ‌ها می‌توانند در پروژه‌های مختلف صنعتی و تجاری به کار روند و انتخاب نوع مناسب بستگی به نیازهای خاص و شرایط محیطی دارد.
کاربردهای گریتینگ در صنعت چیست؟
گریتینگ‌ها در صنعت کاربردهای متنوعی دارند که در زیر به برخی از مهم‌ترین آنها اشاره می‌شود:
- پلتفرم‌ها و سکوها:
– گریتینگ‌ها به عنوان سطوح پشتیبانی برای پلتفرم‌ها و سکوهای صنعتی استفاده می‌شوند که امکان عبور کارکنان و تجهیزات را فراهم میکنند. (پلکان ، رمپ و پله ها)
- تهویه و تصفیه:
– در سیستم‌های تهویه، گریتینگ‌ها به عنوان فیلتر یا شبکه‌ای برای عبور هوا و جلوگیری از ورود ذرات بزرگ‌تر عمل میکنند.
- دریچه‌های آب:
– گریتینگ‌ها در سیستم‌های جمع‌آوری آب، به‌ویژه در صنایع ساخت و ساز و مدیریت آب، برای جلوگیری از ورود زباله‌ها به سیستم‌های زیرزمینی کاربرد دارند.
- محیط های خطرناک:
– در صنایع شیمیایی و پتروشیمی، گریتینگ‌ها به عنوان سطوح مقاوم در برابر مواد شیمیایی و شرایط سخت عمل میکنند.
- سکوهای بارگیری و تخلیه:
– در انبارها و مراکز توزیع، گریتینگ‌ها به عنوان سطوح بارگیری و تخلیه برای سهولت در حمل و نقل کالاها استفاده می‌شوند.
- سازه‌های نگهدارنده:
– گریتینگ‌ها می‌توانند به عنوان سازه‌های نگهدارنده برای تجهیزات سنگین و ماشین‌آلات صنعتی به کار روند.
- ایمنی:
– گریتینگ‌ها می‌توانند به عنوان سطوح ایمن برای جلوگیری از سقوط افراد یا تجهیزات در ارتفاعات عمل کنند.
- سرویس‌های بهداشتی:
– در محیط‌های صنعتی، گریتینگ‌ها به عنوان سطوح ضد لغزش در سرویس‌های بهداشتی و مناطق مرطوب استفاده می‌شوند.
این کاربردها نه تنها به بهبود عملکرد و کارایی محیط‌های صنعتی کمک میکنند، بلکه ایمنی و راحتی کارکنان را نیز افزایش می‌دهند.
چشمه ( مشبندی گریتینگ )
فاصله ی بین تسمه های باربر و رابط از یکدیگر را گویند. که معموملا با دوعدد مشخص می شود: x و y . که عدد اول x میزان فاصله ی بین تسمه های باربر و عدد دوم y فاصله ی بین رابط ها از یکدیگر می باشد. کلیه اندازه ها طبق استاندارد ISO به میلیمتر می باشد.
بارگذاری
یکی از مشخصات اساسی هر گریتینگ، و در واقع کارکرد اصلی آن میزان باری است که می تواند تحمل کند، تا به حد مجاز خمیدگی برسد. دو نوع بارگذاری وجود دارد:
1) بارگذاری متمرکز
2) بارگذاری گسترده
آنچه که در میزان بارگذاری حائز اهمیت است، نوع تسمه باربر و فاصله باربرها از یکدیگر است و نوع رابط تاثیر چندانی در میزان بارگذاری ندارد.
تسمه باربر
در طراحی و ساخت گریتینگ، همواره در دو سر دهانه ی بارگذاری یا ساپورت های مد نظر، نوع تسمه را مشخص می کنند. که به آن تسمه ی باربر می گویند و در نقشه های صنعتی آن را با نماد یک فلش دوسر مانند لوگوی بالای سایت، نمایش می دهند.
تمام بار وارده بر روی تسمه های بابر می باشد. لذا انتخاب ضخامت، ارتفاع و طول تسمه ی باربر، بیشترین تاثیر را در مقاومت و استحکام گریتینگ می گذارد.
بدین شکل که با افزایش ضخامت و ارتفاع تسمه ی باربر میزان تحمل بار وارده به گریتینگ افزایش یافته و در مقابل با بلند شدن دهانه ی بارگذاری و به طبع آن طول تسمه ی باربر، مقدار مقاومت گریتینگ کاهش می یابد.
رابط گریتینگ ( تسمه ، نیم تسمه ، میلگرد و یا چهارپهلو )
برای ایجاد شبکه های گریتینگ و تثبیت تسمه های باربر، از رابط استفاده می کنند.
این رابط بار خاصی را تحمل نکرده و تنها شکل ظاهری این شبکه را حفظ نموده و باعث شکل گیری چشمه ی گریتینگ می شود.
البته هرچقدر طول رابط بیشتر شود، به علت افزایش تعداد تسمه های باربر، استحکام گریتنیگ بالا می رود.
شرکت‌های سازنده
طی 10 سال گذشته در سطح کشور، شرکتها و کارگاههای متعددی در زمینه تولید تأسیس شده و فعالیت خود را ادامه داده اند ، که بیشترین این شرکتها در شهر اراک مشغول ساخت هستند درواقع اراک به عنوان مهد گریتینگ ایران شناخته شده است.
اما نکته‌ی قابل توجه این است که اکثر شرکت‌های سازنده در ایران ، همچنان از روشهای سنتی جهت برش و پانچ این تسمه ها استفاده میکنند که این امر با توجه به مراحل ساخت ، دارای راندمان پایین‌تری نسبت به روشهای بهینه و اتوماتیک میباشد.
قیمت بازار گریتینگ
| لیست قیمت ورق گریتینگ آهن ....... |
|---|
| به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید |
| نام کالا | قیمت |
|---|---|
| گریتینگ آلومینیوم تسمه*نیم تسمه | تماس بگیرید |
| گریتینگ استنلس استیل تسمه*تسمه | تماس بگیرید |
| گریتینگ استنلس استیل تسمه*میلگرد | تماس بگیرید |
| گریتینگ استنلس استیل تسمه*نیم تسمه | تماس بگیرید |
| گریتینگ استنلس استیل تسمه*چهارپهلو | تماس بگیرید |
| گریتینگ الکتروفورج تسمه*چهارپهلو | تماس بگیرید |
| گریتینگ فایبرگلاس تسمه*تسمه | تماس بگیرید |
| گریتینگ فلزی تسمه*میلگرد | تماس بگیرید |
| گریتینگ فلزی تسمه*نیم تسمه | تماس بگیرید |
| گریتینگ فلزی تسمه*چهارپهلو | تماس بگیرید |
| گریتینگ مضرس تسمه*تسمه | تماس بگیرید |
| گریتینگ مضرس تسمه*نیم تسمه | تماس بگیرید |
| گریتینگ پله تسمه*تسمه | تماس بگیرید |
| گریتینگ پله تسمه*نیم تسمه | تماس بگیرید |
| گریتینگ گالوانیزه تسمه*تسمه | تماس بگیرید |
| گریتینگ گالوانیزه تسمه*میلگرد | تماس بگیرید |
| گریتینگ گالوانیزه تسمه*نیم تسمه | تماس بگیرید |
| گریتینگ گالوانیزه تسمه*چهارپهلو | تماس بگیرید |
| گریتینگ فایبرگلاس تسمه*تسمه | تماس بگیرید |
| گریتینگ فلزی تسمه*تسمه | تماس بگیرید |
| گریتینگ پله تسمه*تسمه | تماس بگیرید |
