اوریفیس فلنج

اوریفیس فلنج یک جزء اصلی در سیستم پایپینگ است. این نوع فلنج اغلب در انتهای لوله‌ها یا اتصالات به کار می‌رود و برای اتصال لوله‌ها به تجهیزات دیگر مانند شیرآلات یا ابزارهای اندازه‌گیری استفاده می‌شود.

اورفیس فلنج دارای یک سوراخ در مرکز آن است که برای عبور سیال از داخل لوله به تجهیزات متصل به آن استفاده می‌شود. این فلنج با استفاده از پیچ و مهره به لوله یا تجهیزات متصل می‌شود و وظیفه ایجاد یک اتصال محکم و ایمن را بر عهده دارد. آنها با مجموعه‌ای از پیچ‌های اضافی به نام پیچ‌های جک همراه هستند که امکان تنظیم کامل را فراهم می‌کنند.

اوریفیس فلنج‌ها در اندازه‌های مختلف ساخته می‌شوند و مواد آنها نیز بسته به کاربرد و شرایط محیطی متفاوت است.

نقش اصلی یک اوریفیس فلنج اندازه‌گیری جریان سیال یا گاز از طریق سیستم لوله‌کشی است. در این فلنجها، یک سوراخ در رویه عمود بر لوله حفر می‌شود که کار شناسایی را آسان می‌کند.

شرکت تجهیز صنعت سفارشات و ساخت فلنج ها را در انواع متریال‌های مختلف از جمله فولاد کربنی، استیل و فولادهای آلیاژی پایه نیکل، کروم و مولیبدن انجام می‌دهد. این شرکت، قادر به ساخت انواع فلنجها مانند فلنج اوریفیس، فلنجهای لبه‌دار، فلنجهای گلودار، فلنجهای اسلیپ-آن و ساکت ولد در متریال‌های چدنی، فولادی و استیل با استفاده از روش‌های ریخته‌گری و فورج می باشد.

فلنج ها ابزارهایی هستند که برای اتصال لوله‌ها به یکدیگر، به شیرها، به پمپ‌ها، به اتصالات و به سایر تجهیزات مانند فیلترها و مخازن فشار استفاده می‌شوند. این فلنجها معمولاً جوش داده یا پیچ‌گذاری می‌شوند و دو فلنج با یکدیگر با استفاده از پیچ و مهره‌هایی که با گسکت‌ها همراه هستند، به هم متصل می‌شوند تا سیستم لوله‌کشی را در برابر نشتی محافظت کنند و دسترسی آسان به سیستم لوله‌کشی را فراهم کنند.

در سراسر جهان استانداردهای فلنج مختلفی وجود دارد تا عملکرد و قابلیت تعویض آنها را تسهیل کند. استانداردهای معمول شامل ASA/ASME (آمریکا)، PN/DIN (اروپا)، BS10 (بریتانیا/استرالیا) و JIS/KS (ژاپن/کره) می‌باشند.

فلنج قادر به تحمل فشار و دماهای بالا است، بنابراین برای مواد مختلف، دارای رتبه‌بندی فشار و دما متفاوتی هستند. در یک کاربرد لوله‌کشی، نوع فلنجی که باید استفاده شود، به طور قابل توجهی به نیازهای استحکام و مقاومت وابسته است.

بیشتر بخوانید: فلنج لب جوینت

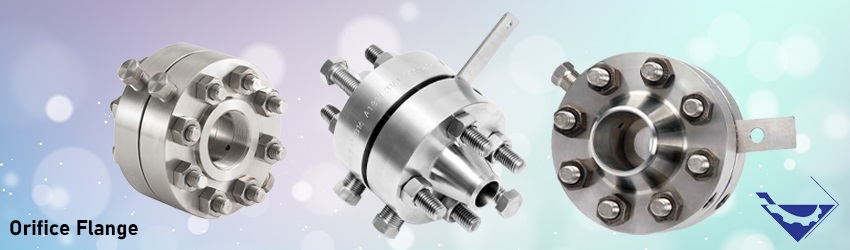

انواع اوریفیس فلنج

فلنج ها انواع مختلفی دارد که در این قسمت به بررسی اریفیس فلنج می پردازیم.

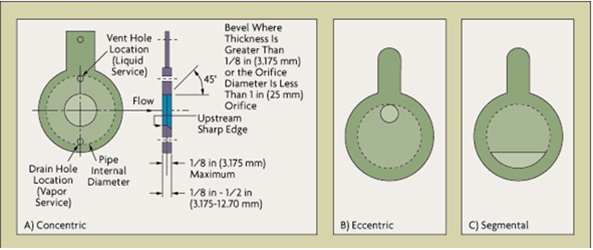

 Concentric (هم مرکز):

در این نوع، صفحه اوریفیس به طور مرکزی در فلنج قرار می‌گیرد و مرکز صفحه با مرکز فلنج هم‌تمرکز است. این نوع اوریفیس فلنج برای سیالاتی که جریان متوازن دارند و تغییرات فشار کمی دارند، مناسب است.

Ecentric (غیر مرکز):

در این نوع، صفحه اوریفیس به طور غیرمرکزی در فلنج قرار می‌گیرد و مرکز صفحه از مرکز فلنج به سمت یکی از سمت‌ها منحرف است. این نوع اوریفیس فلنج برای سیالاتی که جریان نامتوازن دارند و تغییرات فشار زیادی دارند، مورد استفاده قرار می‌گیرد.

 Segmental (قطعه ای):

در این نوع، صفحه اریفیس به شکل قطعه‌ای در فلنج قرار می‌گیرد و تنها یک قطعه از صفحه به عنوان اوریفیس استفاده می‌شود. این نوع اوریفیس فلنج برای کنترل دقیق جریان سیال و کاهش فشار در سیستم‌هایی که نیاز به کنترل دقیق دبی سیال دارند، استفاده می‌شود.

 Quadrant (ربعی):

در این نوع، صفحه اریفیس به شکل ربعی در فلنج قرار می‌گیرد و تنها یک ربع از صفحه به عنوان اوریفیس استفاده می‌شود. این نوع اوریفیس فلنج برای کنترل دقیق جریان سیال در سیستم‌هایی که نیاز به کنترل دقیق و مدیریت نرخ جریان سیال دارند، استفاده می‌شود.

هر یک از این اریفیس فلنج ها برای شرایط و نیازهای خاصی در سیستم‌های صنعتی استفاده می‌شوند و انتخاب نوع مناسب اوریفیس فلنج بستگی به نوع سیال، جریان سیال و نیازهای کنترلی دارد.

مشخصات اوریفیس پلیت

مشخصات اوریفیس پلیت شامل موارد زیر است:

ضخامت اوریفیس: ضخامت اوریفیس بستگی به قطر لوله، درجه حرارت فرایند و فشار دارد. معمولاً در بازه 8/1 تا 8/4 از قطر سوراخ اوریفیس یا 5/1 قطر لوله استفاده می‌شود.

 سطح اوریفیس: سطح اوریفیس باید صاف و تخت باشد. لبه بالادستی اوریفیس باید شکل دایره‌ای و تیز باشد و در صورتی که ضخامت اوریفیس بالاتر باشد، لبه پایین دستی آن باید به زاویه ۴۵ درجه برش خورده باشد.

 جنس اوریفیس: اوریفیس پلیت معمولاً از فولاد ضد زنگ ساخته می‌شود، اما می‌توان از جنس‌های دیگری نیز استفاده کرد.

مرکزیت اوریفیس: اوریفیس باید در مرکز لوله قرار گیرد و با حدود 3% قطر داخلی لوله مرکز شود.

سوراخ Vent – Drain: علاوه بر روزنه مرکزی، بر روی صفحه اوریفیس سوراخ‌های دیگری به نام Vent و Drain قرار می‌گیرند. سوراخ Vent در پایین صفحه قرار می‌گیرد و برای خروج مایعات احتمالی کیس بخار استفاده می‌شود. همچنین، سوراخ Drain در بالای صفحه قرار می‌گیرد و برای خروج بخارات احتمالی کیس مایع استفاده می‌شود. اگر روزنه اوریفیس مرکزی بیش از 2.5 میلی متر باشد، نیازی به سوراخ دیگر در این صفحه نخواهد بود.

ضریب β در انتخاب قطر روزنه: مهمترین پارامتر در انتخاب اوریفیس پلیت، نسبت قطر روزنه به قطر خط (β) است. این ضریب معمولاً در بازه 0.2 تا 0.75 قرار دارد. اگر ضریب β کمتر از 0.2 باشد، افت فشار زیادی ایجاد می‌شود که ممکن است باعث ایجاد فلوچوک شود. افزایش مقدار β به بیش از 0.75 به معنای نزدیکی قطر روزنه به قطر خط است و در نتیجه ایجاد اختلاف کمتری نسبت به حد مجاز خواهد داشت.

نحوه نصب اریفیس فلنج

فلنج اریفیس یک اتصال است که برای اندازه‌گیری و کنترل جریان سیال یا گاز در سیستم لوله‌کشی استفاده می‌شود. این فلنج ها شامل صفحات اوریفیس هستند که با استفاده از پیچ‌های جک به فلنج متصل می‌شوند. صفحات اوریفیس دارای بازشدگی‌های کوچکی هستند که برای تنظیم جریان سیال استفاده می‌شوند.

تابع اصلی فلنج اریفیس، اندازه‌گیری جریان سیال یا گاز از طریق سیستم لوله‌کشی است. با استفاده از فلنج اریفیس، می‌توان جریان سیال را اندازه‌گیری کرده یا محدود کرد. بر روی رویه فلنج، یک سوراخ عمود بر لوله حفر می‌شود که به عنوان نقطه اندازه‌گیری جریان سیال عمل می‌کند.

همچنین، فلنج اریفیس همراه با صفحات اوریفیس استفاده می‌شود. این ورق‌ها با مسیر باز برای کاهش فشار یا مسدود کردن جریان سیال استفاده می‌شوند. آنها در اندازه‌های مختلف و با اتصالات NPT موجود هستند.

نصب فلنج اریفیس شامل چند مرحله است. ابتدا، لوله‌ها را برای نصب فلنج آماده می‌کنیم و سپس صفحه اوریفیس را بر روی فلنج قرار می‌دهیم. با استفاده از پیچ‌های جک، صفحه را به فلنج بچسبانید. سپس فلنج را به لوله متصل کنید و پیچ‌های جک را به تنگی مناسب بچسبانید. در پایان، قبل از راه‌اندازی سیستم، فلنج اریفیس را تست کنید تا اطمینان حاصل شود که جریان سیال به درستی اندازه‌گیری می‌شود و هیچ نشتی وجود ندارد.

کاربرد اوریفیس فلنج

• اندازه‌گیری دقیق جریان سیال: فلنج اوریفیس به عنوان یک دبی سنج روزنه‌ای استفاده می‌شود تا دبی جریان سیال را با دقت اندازه‌گیری کند. این اطلاعات برای کنترل و مدیریت بهینه جریان سیال در سیستم‌های صنعتی بسیار حائز اهمیت است.
• کاهش فشار جریان: اوریفیس فلنج، با استفاده از صفحه اوریفیس، فشار جریان سیال را کاهش می‌دهد. این کاهش فشار می‌تواند در مواردی که نیاز به کنترل فشار جریان داریم، بسیار مفید باشد.
• محدود کردن نرخ جریان: اوریفیس فلنج همچنین برای محدود کردن نرخ جریان سیال استفاده می‌شود. این می‌تواند در مواردی که نیاز به کنترل و مدیریت دقیق نرخ جریان سیال داریم، بسیار مورد استفاده قرار گیرد.

اوریفیس فلنج برای سیالات متلاطم و تمیز مناسب است و دقت اندازه‌گیری آن به کیفیت و نحوه نصب، دقت محاسبات و شرایط صفحه بستگی دارد. در اغلب موارد، دقت اندازه‌گیری این روش حدود 1±% است و برای تمامی سایزها قابل استفاده است. همچنین، برای لوله‌های با سایز بزرگ، استفاده از اوریفیس به جای فلنج بر روی پایپ اقتصادی‌تر است.



تجهیز صنعت به عنوان تامین کننده انواع تجهیزات ابزار دقیق است و می‌تواند یکی از بهترین گزینه‌ها برای خرید باشد. این شرکت می‌تواند به شما انواع تجهیزات ابزار دقیق را با کیفیت بالا و قیمت مناسب ارائه دهد. همچنین، با توجه به تجربه و دانش فنی شرکت، می‌توانید به انواع محصولات و برندهای مختلف دسترسی داشته باشید و بهترین گزینه را بر اساس نیازهای خود انتخاب کنید.

مزایای اوریفیس فلنج

• نصب ساده و آسان
• اندازه گیری جریان در هر دو جهت
• قابل استفاده برای تمامی سایزها
• قیمت مناسب تر در مقایسه با روش های دیگر

معایب

• آسیب پذیری در برابر سایش و خوردگی
• ایجاد افت فشار و تلاطم در جریان سیال
• کاربرد محدود در صنعت آب و فاضلاب
• دقت اندازه گیری تحت تاثیر تغییرات چگالی، چسبندگی و دمای سیال است و نیاز به کالیبره شدن دوره ای دارد.

عوامل تاثیرگذار در قیمت اوریفیس فلنج هنگام خرید

• جنس مصرفی: نوع مواد استفاده شده در ساخت اوریفیس فلنج، مانند فولاد کربن، فولاد ضد زنگ و آلیاژهای ویژه، قیمت را تحت تاثیر قرار می‌دهد. مواد با کیفیت بالاتر معمولاً قیمت بالاتری دارند.
• اندازه و ابعاد: اندازه و ابعاد اوریفیس فلنج نیز بر قیمت آن تأثیر می‌گذارد. فلنج‌های بزرگتر و با ابعاد خاص معمولاً قیمت بالاتری دارند.
• فشار کاری: فشار کاری مورد نیاز برای اوریفیس فلنج هم یکی از عوامل تاثیرگذار در قیمت است. فلنج‌هایی که برای فشارهای بالا طراحی شده‌اند، معمولاً قیمت بالاتری دارند.
• استانداردها و مشخصات فنی: مطابقت اوریفیس فلنج با استانداردها و مشخصات فنی می‌تواند تأثیر قابل توجهی در قیمت آن داشته باشد. فلنج‌هایی که با استانداردهای بین‌المللی سازگاری دارند معمولاً قیمت بالاتری دارند.
• تکنولوژی تولید: روش‌های تولید مورد استفاده برای ساخت اوریفیس فلنج نیز می‌تواند تأثیری در قیمت آن داشته باشد. روش‌های پیشرفته تولید معمولاً قیمت را افزایش می‌دهند.

به طور کلی، تمام این عوامل در تعیین قیمت اریفیس فلنج تاثیرگذار هستند و برای انتخاب بهترین گزینه، لازم است همه این عوامل را در نظر بگیرید.
