شیر گیوتینی استیل یا شیر چاقویی استیل نوعی گیت ولو (Gate Valve) است که دارای تیغه ای مسطح و تیز بوده و برای قطع یا وصل کامل جریان سیال استفاده می شود. جنس بدنه و اجزای اصلی این شیر از استنلس استیل (Stainless Steel) ساخته می شود که مقاومت بالایی در برابر خوردگی و مواد شیمیایی دارد.
تفاوت اصلی شیر گیوتینی استیل با مدل های چدنی یا فولادی، دوام و عملکرد بهتر آن در شرایطی است که سیال خورنده یا محیط نیازمند بهداشت بالا (مانند صنایع غذایی و دارویی) باشد.
برای خرید شیر گیوتینی استیل باید به مواردی همچون آلیاژ استیل دیسک و بدنه و مقاومت آن به شرایط سیال توجه داشت. تجهیز صنعت نمایندگی خرید و فروش انواع شیر کشویی یا شیر گیوتینی در جنس های استیل، فولادی و همچنین انواع عملگرهای دستی یا پنوماتیکی میباشد.
مشخصات فنی شیر گیوتینی استیل
سایز (اینچ) | فشار کاری (Bar) | جنس بدنه | نوع عملگر |
۲ تا ۲۴ | ۱۰ – ۱۶ | استنلس استیل ۳۰۴/۳۱۶ | دستی / گیربکسی / پنوماتیکی / برقی |
متریال بکار رفته در شیر گیوتینی استیل
همانطور که بالاتر نیز اشاره کردیم از شیر گیوتین استیل بیشتر در صنایعی که حساسیت هایی در خصوص خوردگی و سائیدگی، یا مقاومت های بالاتری نسبت به دما و فشار وجود دارد استفاده میشود. صنایع غذایی و دارویی از مهمترین صنایعی هستند که این شیر در آنها استفاده میشود.
جنس بدنه (Body) و دیسک (Disk) و سیت رینگ (Seat Ring) استنلس استیل و جنس سیت (Seat) از تفلون یا PTFE میباشد. متریال استیل موجود در گیت ولو استیل با توجه به نوع سیال و دمای فرآیندی در گرید های مختلف ۳۰۴ و ۳۱۶ و 316L تولید می شوند.
دیسک شیر گیوتینی معمولا به دلیل برخورد زیاد و همیشگی با سیال فرآیندی باید از متریال های مقاوم به خوردگی و سائیدگی تولید شود و معمولآ حداقل از متریال استیل 316L و فولاد با پوشش های کرم و نیکل تولید می شوند.
سیت و سیت-رینگ این محصول با توجه به نوع سیال و فشار و میزان حرارت در جنس های مختلف استیل و لاستیک و تفلون و برنز تولید و مونتاژ می شود.
کاربرد شیر کشویی استیل
به دلیل خواص ویژه استیل ضدزنگ، این شیر در صنایع مختلفی مورد استفاده قرار می گیرد:
- صنایع غذایی و نوشیدنی برای رعایت اصول بهداشتی
- صنایع دارویی برای انتقال سیالات حساس
- صنایع شیمیایی و پتروشیمی به دلیل مقاومت در برابر مواد خورنده
- سیستم های انتقال آب و فاضلاب
- صنایع کاغذ و معدن
- لجن های غلیظ
- سوسپانسیون ذرات بزرگ
اتصالات شیر گیوتینی استیل
اتصال به خط لوله در شیر گیوتینی در مدل های لاگ تایپ و ویفری از سایز “۲ تا “۳۶ در کلاس فشاری ۱۵۰ مطابق استاندارد ASME B16.5 و و بر اساس استاندارد EN1092 در کلاس های فشاری PN10, PN16, PN6 تولید می شوند.
این شیر ها به دلیل اینکه اتصال ویفری یا لاگ دارند دارای وزن کمتری هستند و از نظر ابعادی نسبت به سایر شیرآلات صنعتی و شیر دروازه ای فضای کمتری اشغال میکنند.
اجزاء شیر گیوتینی استیل
شیر گیوتینی مانند سایر انواع شیر های دروازه ای (شیر کشویی) از یک بدنه فلزی که شامل مجرابند (دیسک)، سیت و سیت رینگ تشکیل میشود. قسمت بالای شیر شامل عملگر، استم، پکینگ و اورینگ میشود. در شکل زیر اجزای داخلی یک شیر گیوتینی از نوع اتصال ویفری با عملگر دستی (فلکه ای) را مشاهده میکنید.
مزایا و معایب شیر گیوتینی استیل
مزایا
- مقاومت عالی در برابر خوردگی و مواد شیمیایی
- طول عمر بیشتر نسبت به مدل های چدنی یا فولادی
- مناسب برای صنایع بهداشتی مانند غذا و دارو
- قابلیت استفاده در دما و فشارهای مختلف
معایب
- قیمت بالاتر نسبت به مدل های چدنی
- در برخی موارد نیازمند نگهداری دقیق تر
انواع شیر گیوتینی استیل
شیر گیوتینی استیل بر اساس معیارهای مختلف دسته بندی می شود:
بر اساس عملگر شامل انواع : دستی (Handwheel) / گیربکسی / پنوماتیکی (با هوای فشرده) / برقی (الکتریکی)
بر اساس طراحی شامل انواع : یک طرفه (برای قطع جریان از یک سمت) / دوطرفه (قابلیت قطع جریان از هر دو سمت) /
هر نوع شیر گیوتینی استیل متناسب با شرایط خاص فرآیندی انتخاب می شود.

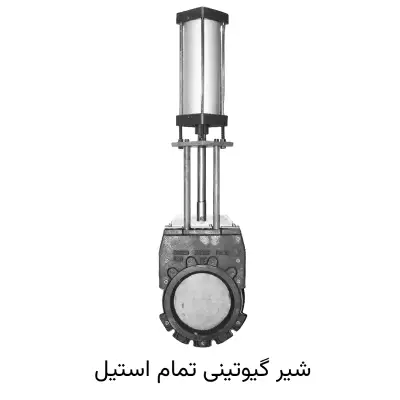

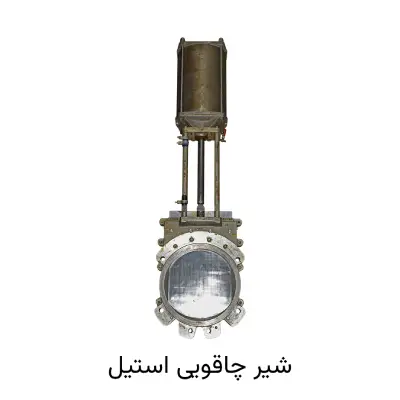

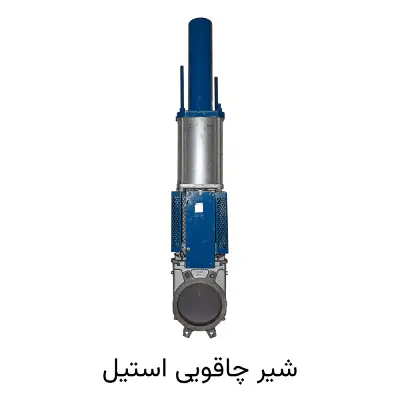

شیر چاقویی استیل پنوماتیکی
در شیر چاقویی، با عملگر پنوماتیک از یک اکچویتور استفاده میشود، که با نیروی هوا و فشار آن باعث حرکت کردن دیسک در جهت عمودی و باز و بسته کردن شیر خواهد شد.
شیر چاقویی استیل دستی

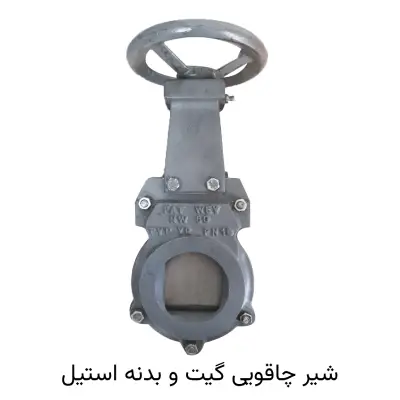

در شیر چاقویی با عملگر دستی، نوع عملگر در دو حالت فلکه ای و اهرمی میباشد که در هر در مورد اپراتور باید به روش دستی اهرم یا فلکه را بچرخاند و نیرو محرکه برای باز و بست این نوع شیر خود اپراتور میباشد.
نوع استم این محصول به دو حالت پیچی و پیستونی می باشد و که در هر دو حالت باید از ورود گرد و غبار جلوگیری کرد.
روانکاری با روغن و گیربکس در زمان بندی تعمیر و نگهداری انجام شود.
پارامترهای مهم در خرید Knife gate valve استیل
پارامترها و عوامل متعددی در خرید شیر گیوتینی استیل حائز اهمیت میباشند. در زیر به تعدادی از مهمترین این موارد اشاره خواهیم کرد:
- نوع سیالی که در سرویس قرار دارد از نظر دما و فشار، ویسکوزیته، میزان خورندگی و … دارای اهمیت میباشد.
- میزان خورندگی سیال به جهت انتخاب متریال مناسب دیسک شیر
- سایز خط لوله و فشار کاری مورد نیاز سیستم
- نوع عملگر و گشتاوی که شیر برای باز و بسته شدن به آن نیاز دارد
- جنس بدنه و تیغه (استیل ۳۰۴ یا ۳۱۶ بسته به شرایط)
- برند سازنده و دارا بودن استانداردهای معتبر
مقایسه شیر گیوتینی استیل با سایر متریال ها
- در مقایسه با چدن: استیل مقاومت بیشتری در برابر خوردگی دارد و طول عمر آن طولانی تر است، اما هزینه اولیه بالاتری دارد.
- در مقایسه با فولاد کربنی: شیر فولادی ارزان تر است، اما در برابر محیط های خورنده ضعیف تر عمل می کند.
نتیجه اینکه در شرایطی که سیال خورنده یا محیط بهداشتی باشد، استیل بهترین گزینه محسوب می شود.
پرسش های متداول (FAQ)
تفاوت شیر گیوتینی با گیت ولو چیست؟
شیر گیوتینی برای سیالات با ذرات جامد و خمیرگونه مناسب تر است، در حالی که گیت ولو معمولی بیشتر برای سیالات شفاف استفاده می شود.
آیا شیر گیوتینی استیل برای مواد خورنده مناسب است؟
بله، استنلس استیل مقاومت بالایی در برابر خوردگی دارد و برای این شرایط بهترین انتخاب است.
قیمت شیر گیوتینی استیل چگونه محاسبه می شود؟
بر اساس سایز، فشار، نوع عملگر و متریال بدنه تعیین می گردد.
شیر گیوتینی استیل به دلیل مقاومت بالا، طول عمر مناسب و کاربرد گسترده در صنایع مختلف، یکی از بهترین گزینه ها برای کنترل جریان سیالات محسوب می شود. انتخاب درست این شیر می تواند راندمان سیستم شما را افزایش داده و هزینه های تعمیرات را کاهش دهد.
