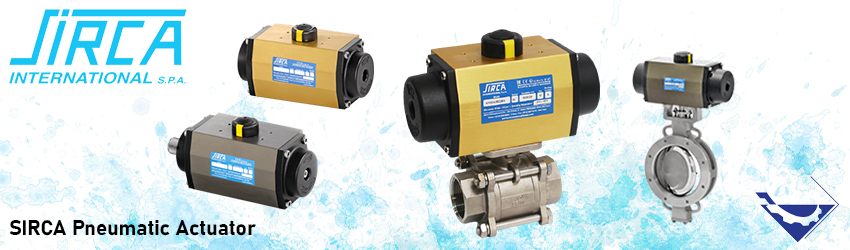

اکچویتور پنوماتیک سیرکا، یکی از انواع اکچویتور های پنوماتیک دورانی (Rotary) است که به اکچویتور های بادی Rack and Pinion نیز در صنایع معروف هستند. اکچویتور های پنومتیک سیرکا SIRCA از محصولات کشور ایتالیا می باشد و در مدل های مختلف با عملکرد سینگل و دابل در صنایع مورد استفاده قرار می گیرند.
این اکچویتورها با نیروی فشار هوای دریافتی از کمپرسور عمل می کنند. مکانیزم داخلی این اکچویتورها به صورت دورانی یا چرخشی (روتاری) می باشد و حرکت سیلندر های داخلی باعث چرخش چرخدنده های داخلی و سپس چرخش استم شیرآلات کنترلی مانند شیر توپی و شیر پروانه ای می شود.
شرکت Sirca طیف گسترده ای از اکچویتورهای پنوماتیکی رک پینیون و اسکاچ یوک را برای کنترل شیرهای ربع گرد (quarter-turn) مانند شیرهای توپی، شیرهای پروانه ای و شیرهای سماوری ارائه می دهد. در ادامه این مطلب به معرفی عملکرد، انواع، مشخصات فنی، نکات خرید و فروش اکچویتور پنوماتیک سیرکا می پردازیم.
عملکرد اکچویتور پنوماتیک سیرکا
مکانیزم اکچویتور پنوماتیک بدین صورت است که یک شفت دندانه دار که به استم بدنه ولو کوپل می باشد، در وسط اکچویتور قرار دارد و دو پیستون در دو طرف آن با دندانه هایی به شفت میانی اکچویتور متصل هستند.
دو محفظه جدا از هم در یک اکچویتور وجود دارد که ناحیه درونی، بین دو پیستون و ناحیه خارجی، بین هر پیستون و دیواره قراردارد و کاملا از هم ایزوله می باشند.
سیال محرک (هوا یا گاز طبیعی) با پر و خالی کردن در این دو ناحیه باعث به حرکت درآمدن پیستون می‌شود و پیستون نیز با استفاده از دنده هایی که آن را به شفت متصل می کند، گشتاور لازم برای چرخاندن شیر را تامین می کنند و شیر باز و بسته می شود.
بیشترین کاربرد اکچویتور پنوماتیک در شیرهای قطع اضطراری یا ON/OFF VALVES مانند شیر توپی، شیر پروانه ای می باشد.
انواع اکچویتور پنوماتیک سیرکا از نظر نوع عملکرد
اکچویتورهای پنوماتیک سیرکا با دو عملکرد به صورت فنر برگشتی یا سینگل اکت و دابل اکت تولید می شوند. در مواقعی که مقدار فشار هوای بیشتر و گشتاور بالایی برای باز و بست کردن شیر مورد نیاز باشد معمولآ از عملگر های دابل اکت که توسط دو خط هوای جداگانه کنترل می شوند استفاده می کنند.
1. تک عملکردی (Single Acting):
این مدل به مدل عملکرد با کمک فنر بازگشتی (spring return) نیز معروف است زیرا در ساختار آنها یک فنر وجود دارد که با خروج سیال، وضعیت اکچویتور را به حالت اولیه برمی گرداند. در واقع برای کنترل ولو فقط لازم است یک طرف اکچویتور را تحت فشار قرار گیرد.
2. دو عملکردی (Double Acting):
در این اکچویتورها باز و بسته شدن و تغییر وضعیت شیر دو خط هوا از هر دو سمت وارد اکچویتور می شود و هیچ فنری در این حالت در اکچویتور وجود ندارد. در واقع برای کنترل ولو باید دو طرف اکچویتور را به صورت متناوب تحت فشار قرار گیرد.

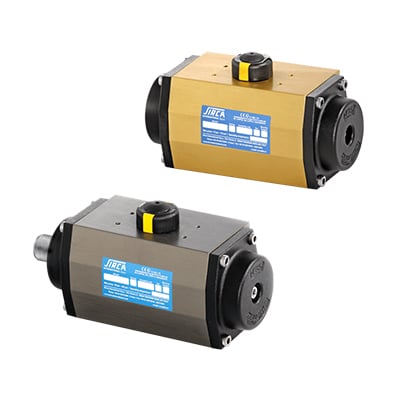

اکچویتور پنوماتیک سیرکا مدل های AP-APM
اکچویتور پنوماتیک رک پینیون سری AP، با یک تنظیم، تنها امکان تنظیم حرکت پیستون ها را در موقعیت باز شدن 90 درجه ± 3 درجه فراهم می کند. اما اکچویتور سری APM با تنظیم مضاعف امکان تنظیم حرکت پیستون ها در بسته شدن و باز شدن ± 5 درجه را می دهد.
بدنه آلومینیومی اکسترود شده، با دو نوع محافظ در برابر خوردگی، آنودایز طلایی یا آنودایز سخت موجود است. تمام بدنه ها با ماشین های کنترل شده CNC به منظور دستیابی به بالاترین کیفیت و دقت طراحی می شوند.
درپوش های انتهایی و پیستون ها از آلومینیوم ریخته گری ساخته شده اند. کلاهک های انتهایی رنگ شده اند. پینیون از آلیاژ فولادی با روکش نیکل ساخته شده است. یک سیستم ضد انفجار از لیز خوردن استم از بدنه محرک جلوگیری می کند.
این اکچویتورهای رک پینیون سیرکا با دو عملکرد فنر برگشتی (spring return) و دابل اکت (double acting) تولید می شوند. همچنین اتصال دهنده های داخلی و خارجی فولاد ضد زنگ برای مقاومت طولانی مدت در برابر خوردگی ساخته می شوند.
داده های مورد نیاز برای سایزینگ اکچویتور سیرکا شامل گشتاور شیر (حداقل 25٪)، سینگل اکت یا دابل اکت و حداقل فشار فرآیندی می شود. در جدول زیر مهمترین مشخصات فنی اکچویتور رک پینیون سریکا مدلهای AP و APM ذکر می شود.
| مدل اکچویتور پنوماتیک | اکچویتور رک پینیون سریکا AP / APM |
|---|---|
| عملکرد | سینگل و دابل اکت |
| سایز | (Ø32 mm to Ø330 mm) |
| جابه جایی Stroke | 90 درجه با تنظیم تک ± ترول 3 درجه (سری AP) 90 درجه با تنظیم ترول دوگانه ± 5 درجه (سری APM) |
| محدوده فشار | 2 تا 8 بار برای دابل اکت و 3 تا 8 بار سینگل اکت |
| گشتاور | 2,4 تا 7500 نیوتن متر (21,4 تا 66875 lbf.in) |
| دمای فرآیندی | -20 تا +80 درجه سانتیگراد |
| کاربرد | شیرآلات ربع گرد توپی، پروانه ای و پلاگ ولو |
| تاییدیه ها | 2014/34//UE ATEX, SIL IEC 61508 – IEC 61511 GOST-R, CU TR 10 CU TR 32 |
نکات مهم خرید شیر پنوماتیک سیرکا
همانند سایر اکچویتور های پنوماتیکی، برای خرید شیر پنوماتیک سیرکا نیز عوامل و پارامترهای بسیاری را باید در نظر گرفت که در ادامه به برخی از آنها اشاره خواهیم کرد:
- 1- گشتاور مورد نیاز برای عملکرد شیر باید به عنوان اولین پارامتر برای خرید شیر پنوماتیک در نظر گرفته شود.
- 2- سایز و تیپ شیری (توپی، پروانه ای و …) که اکچویتور روی آن نصب می شود باید در انتخاب و سایزینگ اکچویتور در نظر گرفت.
- 3- نوع عملکرد اکچویتور از نظر تک عملکری (Spring-Return) و دابل اکت بودن اکچویتور
- 4- در صورت نیاز به کنترل شیر بصورت برقی و الکتریکی باید مسائل مربوط به شیر برقی و لیمیت سوئیچ را نیز برای اکچویتور در نظر گرفت.
خرید و فروش اکچویتور پنوماتیک سیرکا
اکچویتور پنوماتیک سیرکا تجهیزی است که در کاربردهای صنعتی برای کنترل باز و بسته شدن شیرها استفاده می شود. سیرکا یک تولید کننده معروف محرک های پنوماتیکی است که برای کارکرد شیرها در صنایع مختلف مانند نفت و گاز، تصفیه آب و فرآوری شیمیایی طراحی شده است.
این عملگرها از هوای فشرده برای تولید نیروی مورد نیاز برای حرکت شیر به موقعیت مورد نظر استفاده می کنند. آنها اغلب در کاربردهایی استفاده می شوند که در آن یک روش قابل اعتماد و کارآمد برای کنترل شیر مورد نیاز است.
تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.
این فروشگاه بزرگ و مطمئن انواع اکچویتورهای پنوماتیکی دیافراگمی، پیستونی، اسکاچ یوک و رک پینیون را از برندهای معتبر نوجیکس، سیرکا، فیشر و غیره با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت اکچویتور پنوماتیک سیرکا با کارشناسان فروش ما تماس بگیرید.
