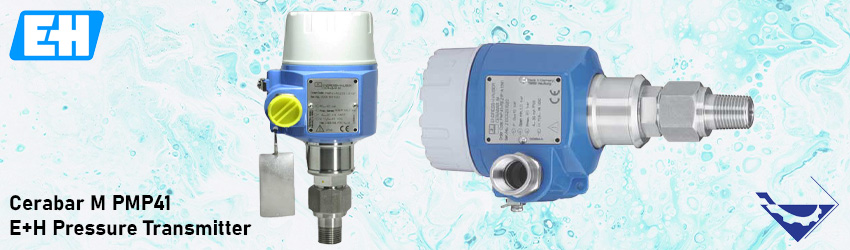

ترانسمیتر فشار اندرس هاوزر PMP41

ترانسمیتر فشار برند ENDRESS+HAUSER مدل PMP41 از سری ترانسمیتر های سری Cerabar M میباشد که دارای سنسور اندازه گیری فلزی پیزو مقاومتی میباشد.  این ترانسمیتر فشار در انواع رنج های اندازه گیری 100mbar تا 400bar در دسترس میباشد. پرشر ترانسمیتر مدل PMP41 مناسب اندازه گیری فشار انواع سیالات گازی، مایع و بخار و حتی فشار سیالات به حالت گرد و غبار میباشد







توضیحات

ترانسمیتر فشار اندرس هاوزر PMP41 یکی از مدلهای ترانسمیترهای سری Cerabar M است که با استفاده از سنسور پیزومقاومتی (piezoresistive) و دیافراگم فلزی قابلیت اندازه گیری فشار نسبی (Gauge) و مطلق (Absolute) سیالات مختلف را دارد.

ترانسمیترهای فشار اندرس هاوزر PMP41 فشار گازها، بخارات، مایعات و غبارها را اندازه گیری می کنند و می توانند در تمام زمینه های مهندسی فرآیند مورد استفاده قرار گیرند. قسمت انتقال فشار به سنسور پیزو مقاومتی در این ترانسمیتر برخلاف سنسور های سرامیکی، توسط یک سیال پرکننده که عمدتا نوعی روغن است انتقال پیدا خواهد کرد.

این تفاوت عمده ترانسمیتر فشار PMP41 با مدل های PMC می باشد که دارای سنسور های سرامیکی هستند. به همین جهت پرشر ترانسمیتر اندرس هاوزر مدل PMP41 دارای محدوده اندازه گیری بسیار بزرگتری نسبت به مدل های PMC است.

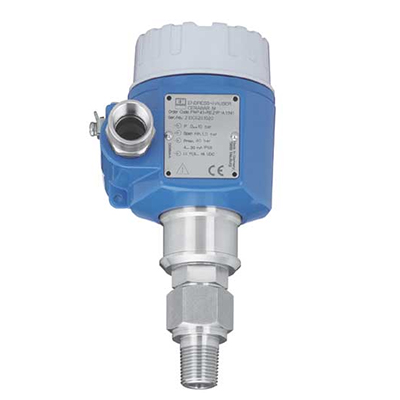

ترانسمیتر فشار اندرس هاوزر PMP41

محدوده اندازه گیری فشار در این مدل ترانسمیتر فشار از 100mbar تا 400bar (معادل 0.15psi تا 6000psi) می باشد. انواع اتصالات رزوه ای (پیچی) 1/2G به صورت مستقیم (Flush-Mount) و دیافراگم داخلی برای این مدل ترانسمیتر فشار در دسترس می باشد.
هدف از این مطلب معرفی و بررسی عملکرد، ویژگی ها و مزایای ترانسمیتر فشار اندرس هاوزر مدل PMP41 می باشد. همچنین توجه داشته باشید که در حال حاضر  این مدل توسط شرکت اندرس هاوزر ارائه نمی شود.

عملکرد ترانسمیتر فشار اندرس هاوزر PMP41

مکانیزم ترانسمیتر فشار اندرس هاوزر مدل PMP41 توسط یک پل مقاومتی که به پل وتستون معروف می باشد فشار سیالات را اندازه گیری می کند. نیروی حاصل از فشار سیال، باعث فشار آمدن و تغییر شکل دیافراگم فلزی جدا کننده سنسور اندازه گیری پیزومقاومتی از سیال فرآیندی می شود.

این فشردگی توسط مایع پرکننده روغن های معدنی، روغن های گیاهی یا روغن Inert مخصوص سرویس های اکسیژن باعث ایجاد تغییرات مقاومت الکتریکی در یک پل وتسون خواهد شد. (فشار به یک جسم نیمه رسانا با جنس پایه پلی سیلیکونی)

این تغییرات مقاومت سپس به تغییرات ولتاژ الکتریکی تبدیل شده و این میزان ولتاژ دقیقا متناسب با میزان فشار سیال فرآیندی می باشد. در نهایت متناسب با فشار سیال سیگنالی استاندارد از 4 تا 20 میلی آمپر به اتاق کنترل ارسال می شود.
ترانسمیتر فشار اندرس هاوزر PMP41

مشخصات فنی ترانسمیتر فشار اندرس هاوزر PMP41

تمامی مشخصات فنی ترانسمیتر فشار اندرس هاوزر مدل PMP41 در کاتالوگ این محصول در سایت اندرس هاوزر موجود می باشد. جهت خرید این محصول برخی از مهمترین مشخصات فنی آن در موارد زیر ذکر می شود:

  • محدوده اندازه گیری: توسط پرشر ترانسمیتر PMP41 محدوده اندازه گیری برای فشار نسبی (gauge) و فشار مطلق (absolute) از 0 تا 400 بار است. این ترانسمیتر فشار مناسب استفاده برای اندازه گیری فشار های منفی (وکیوم) نیز می باشد.
  • محدوده دمای فرآیندی: از 40- تا 100+ درجه سانتی گراد معادل 40- تا 212+ درجه فارنهایت می باشد.
  • سیگنال خروجی و پروتکل ارتباطی: در ترانسمیتر فشار PMP41 سیگنال خروجی از 4 تا 20 میلی آمپر با انواع پروتکل ارتباطی مختلف HART و PROFIBUS است.
  • متریال: انواع بدنه یا هوزینگ با متریال SS316L و آلومینیوم برای این ترانسمیتر تولید می شود. همچنین انواع متریال های آب بندی (seal material) از جنس های FKM, EPDM, NBR و … در دسترس می باشند.
  • تاییدیه و استانداردها: تمامی استاندارد های محیط های خطرناک و ضد انفجار مطابق استانداردهای ATEX، CSA، FM برای این ترانسمیتر موجود است.

ترانسمیتر فشار اندرس هاوزر PMP41 برای سیالات گازی تجهیز را در بالای تپینگ پوینت و سیالات مایع در زیر تپینگ پوینت و سیال گازی توسط U-bend pigtail و سیال بخاری با circular pigtail نصب می شود.

مزایای پرشر ترانسمیتر مدل PMP41

ترانسمیتر فشار اندرس هاوزر مدل PMP41 دارای مزیت هایی نسبت به سایر ترانسمیترهای فشار می باشد. برخی از این مزایا در موارد زیر ذکر می شود:

1. پرشر ترانسمیتر اندرس هاوزر مدل Cerabar M PMP41 به دلیل تنوع در انواع اتصالات یک راه حل یکپارچه و بسیار مفید برای فرایند های بهداشتی و هایژنیک می باشد.

2. این ترانسمیتر قابلیت ارسال سیگنال های آنالوگ با دقت بالا و زمان پاسخ دهی بسیار سریع (Short Response Time) را دارد. همچنین پشتیبانی از انواع پروتکل های HART و PROFIBUS از دیگر مزایای این ترانسمیتر فشار محسوب می شود.

3. ترانمستیر فشار اندرس هاوزر مدل PMP41 قابلیت خطی (Linearity) بهتر از 0.2% از بازه اندازه گیری و همچنین پایداری (Stability) بهتر از 0.1% در مدت زمان های طولانی را دارد.

4. برای اندازه گیری فشار فرآیند تا 400 بار (6000 psi) ایده آل می باشد و مقاومت تضمینی در برابر اضافه بار تا 4 برابر فشار اسمی (حداکثر 600 بار/9000 psi) را ارائه می دهد.



تجهیز صنعت وارد کننده و تامین کننده انواع پرشر ترانسمیتر های برند اندرس هاوزر آلمان در انواع رنج ها و اتصالات مختلف است. انواع ترانسمیتر فشار و اختلاف فشار، انواع تجهیزات و اکسسوری ترانسمیتر فشار شامل انواع دیافراگم سیل، منیفولد و … در انبار محصولات این شرکت موجود می باشد. جهت استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
