ترانسمیتر فشار وگا

توضیحات

ترانسمیتر فشار وگا (VEGA Pressure Transmitter)، یکی از انواع محصولات برند معتبر و آلمانی وگا است که جهت اندازه گیری فشار، اختلاف فشار، سطح، حجم، چگالی و جریان جرمی سیالات مختلف نظیر مایع، بخار و گاز تولید شده است.

ترانسمیترهای فشار VEGA دارای ویژگی های بسیار منحصر به فردی هستند که آنها را در صنعت مورد توجه قرار داده است. این ترانسمیترها دارای دقت بالا، پایداری در طول زمان، قابلیت تحمل در برابر شرایط محیطی سخت و قابلیت تنظیم و برنامه ریزی پیشرفته می باشند.



محدوده اندازه گیری ترانسمیترهای فشار وگا از چند میلی بار شروع می شود و تا فشارهای شدید تا 1000 بار گسترش می یابد. علاوه براین انواع سنسورهای اندازه گیری مختلف در این ترانسمیترهای فشار استفاده می شود.

شرکت آلمانی وگا VEGA در توسعه و ساخت فناوری اندازه گیری سنسورهای سطح و فشار برای کنترل فرآیندهای صنعتی تخصص دارد. این شرکت در سال 1959 تاسیس شده و دفتر مرکزی آن در آلمان قرار دارد. این برند با بیش از 60 سال سابقه درخشان، به عنوان یکی از بهترین تولیدکنندگان ترانسمیترهای فشار شناخته شده است.

در این مطلب هدف معرفی و بررسی ویژگی ها، عملکرد و مشخصات فنی انواع ترانسمیترهای فشار از برند معتبر وگا است.

انواع ترانسمیترهای فشار

با توجه به اهمیت اندازه گیری فشار در صنایع مختلف انواع ترانسمیترهای فشار با ویژگی ها و مشخصات گوناگون طراحی و تولید می شوند. ترانسمیترهای فشار دارای انواع سنسورهای مختلفی هستند که از طریق آنها فشار سیال را اندازه گیری می کنند.

انواع سنسورهای مورد استفاده در ترانسمیترهای فشار شامل سنسور خازنی (Capacitive)، دیافراگمی (Diaphragm)، سنسور استرین گیج (Strain Gauge) و پیزومقاومتی (Piezo-Resistive) می شود.

هریک از این سنسورها با استفاده از مدارات الکترونیکی، فشار سیال را به سیگنال الکتریکی تبدیل کرده و به سیستم کنترل ارسال می‌ کنند. لازم به ذکر است سنسورها بر اساس نوع سیال فرآیندی، میزان خورندگی سیال، دما و فشار فرآیندی و بسیاری از پارامترهای دیگر انتخاب می شوند. انواع ترانسمیتر فشار بر اساس نوع فشار اندازه گیری توسط سنسور به شرح زیر می باشد:

1.ترانسمیتر فشار نسبی (Gauge Pressure Transmitter): این ترانسمیترها فشار سیال را نسبت به فشار محیط یا جوی (اتمسفر) اندازه‌ گیری می‌ کنند. معمولاً در صنایعی که نیاز به اندازه‌گیری فشار سیال در مقابل فشار جوی دارند، مورد استفاده قرار می‌ گیرند.

2.ترانسمیتر فشار مطلق (Absolute Pressure Transmitter): این مدل ترانسمیترها فشار سیال را نسبت به فشار خلاء یا مطلق (فشار صفر) اندازه‌گیری می‌ کنند. معمولاً در صنایعی که نیاز به اندازه‌ گیری فشار سیال در مقابل فشار مطلق دارند، مورد استفاده قرار می‌ گیرند.

3.ترانسمیتر اختلاف فشار (Differential Pressure Transmitter): این ترانسمیترها اختلاف فشار بین دو نقطه از فرآیند را اندازه‌ گیری خواهند کرد. معمولاً برای اندازه‌ گیری فشار سیال در سیستم‌ هایی که اختلاف فشار بین دو نقطه مهم است به عنوان مثال اندازه‌ گیری فشار سیال در سمت ورودی و خروجی یک پمپ مورد استفاده قرار می‌ گیرند.

مدل های ترانسمیتر فشار وگا

ترانسمیترهای فشار وگا فشار مایعات، گازها و بخارات را در لوله ها یا مخازن بسته اندازه گیری می کنند. در واقع فشار سیال اندازه گیری شده روی یک سنسور اندازه گیری فشار عمل می شود و در نهایت آن را به یک سیگنال الکترونیکی تبدیل می کند.

ترانسمیترهای فشار وگا برای تشخیص فشار نسبی یا مطلق در کاربردهایی با تراکم یا تغییرات سریع دما ایده آل می باشند. برند VEGA یکی از معروف‌ترین و مورد اعتمادترین برندهای تولیدکننده ترانسمیتر فشار در صنعت است.

این برند انواع ترانسمیترهای فشار متناسب با نیازهای فرآیندهای مختلف را عرضه می‌ کند. مزایای ترانسمیتر فشار وگا عبارتند از:

• 1.محدوده اندازه گیری فشار بسیار گسترده از خلاء تا فشارهای بالا
• 2.قابلیت اطمینان فرآیندی بالا از طریق نظارت یکپارچه
• 3. مقاومت اضافه بار بالا، پایداری طولانی مدت و شوک حرارتی
• 4.جبران سلول اندازه گیری خشک و خازنی سرامیکی

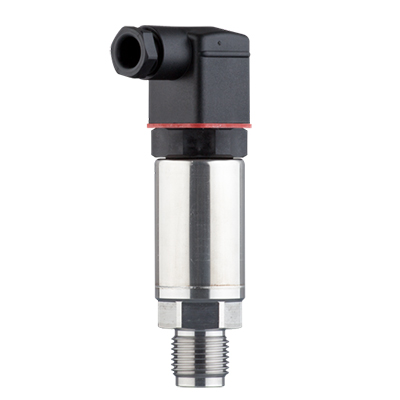

ترانسمیتر فشار وگا مدل VEGABAR 18

ترانسمیتر فشار VEGABAR 18 با خروجی 4 تا 20 میلی آمپر و سلول اندازه‌گیری سرامیکی برای اندازه‌گیری فشار گازها، بخارات و مایعات تا 100 درجه سانتیگراد است. این مدل ترانسمیتر وگا یک راه حل اقتصادی برای انواع کاربرد در تمامی فرآیندهای صنعتی است.

از مزایای ترانسمیتر فشار وگابار 18 میتوان به قیمت مقرون به صرفه، ابعاد کوچک و مقاومت در برابر خلاء سلول اندازه گیری سرامیکی اشاره کرد.

در ترانسمیتر فشار سنسور اندازه گیری، فشار سیال را به سیگنال الکتریکی تبدیل می کند. این سیگنال وابسته به فشار توسط الکترونیک یکپارچه به یک سیگنال خروجی استاندارد تبدیل می شود. سنسور اندازه گیری CERTEC® سرامیکی این مدل ترانسمیتر فشار با پایداری طولانی مدت عالی و مقاومت اضافه بار بالا است.

ترانسمیتر فشار وگا مدل VEGABAR 19

ترانسمیتر فشار یونیورسال VEGABAR 19 نیز همانند مدل فوق اما با سنسور اندازه گیری فلزی جوش داده شده تا دمای 100 درجه سانتی گراد و خروجی 4 تا 20 میلی آمپر مورد استفاده قرار می گیرد. این مدل با توجه به متریال سنسور محدوده گسترده تری از فشار را پوشش می دهد.

ترانسمیتر فشار نسبی وگابار 19 دارای سلول اندازه گیری فلزی کاملاً جوش داده شده و یک سنسور مقاومتی (piezoresistive) با سیال انتقال داخلی است. در این مدل ترانسمیتر فشار فرآیندی از طریق انحراف دیافراگم بر روی سنسور پیزومقاومتی تأثیر می گذارد.

فشار فرآیندی باعث تغییر مقاومت می شود که به سیگنال خروجی 4 تا 20 میلی آمپر و خروجی مربوطه به عنوان مقدار اندازه گیری شده تبدیل می شود.

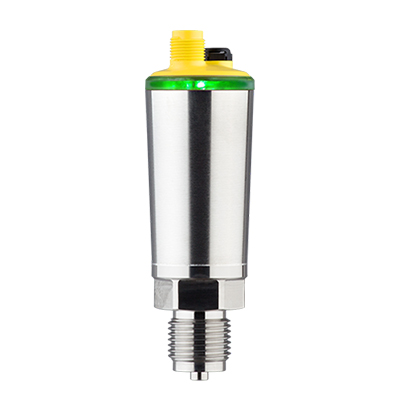

ترانسمیتر فشار وگا مدل VEGABAR 28

ترانسمیتر فشار VEGABAR 28 یک ترانسمیتر فشار جهانی با عملکرد سوئیچینگ و سلول اندازه گیری سرامیکی برای اندازه گیری فشار گازها، بخارات و مایعات تا دمای 130 درجه سانتی گراد است. اتصال آپشن برای آداپتورهای بهداشتی (Hygienic) و نصب آسان را فراهم می کند.

ترانسمیتر فشار VEGABAR 28 دارای تاییدیه های ATEX / IEC/ NEPSI/ UKR Sepro / INMETRO/ CCOE / KTL/ TIIS / IA  c-UL-us می باشد. این مدل ترانسمیتر فشار وگا جهت اندازه گیری فشار نسبی، فشار مطلق، فشار وکیوم و سطح سیالات مورد استفاده قرار می گیرد.

ترانسمیتر فشار VEGABAR 28 دارای اتصالات بهداشتی به صورت Clamp ≥ 2″, DN50 و “Clamp ≥ 1 و SMS DN25 و Ingold connection PN10 و Varivent F25 و Varivent N50-40 و Hygienic fittings ≥ DN40 و Hygienic fittings ≥ DN25 و Slotted nut ≥ DN32 و Slotted nut ≥ DN25 است. برخی از مزایای ترانسمیتر فشار VEGABAR 28 در موارد زیر بیان می شود:

• 1.راه اندازی و عیب یابی راحت بی سیم با گوشی هوشمند از طریق بلوتوث
• 2.نمایشگر وضعیت رنگی 360 درجه، قابل تنظیم
• 3.ادغام آسان با سیستم های کنترل از طریق ارتباط IO-Link
• 4.دارای سلول اندازه گیری Mini-CERTEC® با دیافراگم سرامیکی مقاوم

ترانسمیتر فشار وگا مدل VEGABAR 29

ترانسمیتر فشار وگا VEGABAR 29 با اتصال رزوه ای 1/2 اینچ و اتصالات بهداشتی با عملکرد سوئیچینگ و ترانسمیتر با سیگنال خروجی 4 تا 20 میلی آمپر به کار می رود. این مدل ترانسمیتر از لحاظ ظاهری مشابه مدل فوق می باشد با این تفاوت که دارای سلول اندازه گیری فلزی است.

ترانسمیتر فشار وگا VEGABAR 29 قابلیت اندازه گیری فشار نسبی، مطلق و وکیوم را دارد. المنت سنسور VEGABAR 29 یک سلول اندازه گیری کاملاً فلزی با دیافراگم فولادی ضد زنگ است. جهت اندازه گیری فشار تا 100 بار، از یک عنصر سنسور پیزومقاومتی (piezoresistive) با مایع انتقال داخلی استفاده می شود.

برای فشارهای بالاتر از 250 بار یک سنسور کششی (strain gauge) در پشت دیافراگم فولاد ضد زنگ جهت اندازه گیری فشار قرار می گیرد. این سیستم خشک و بدون مایع عایق اضافی کار می کند.

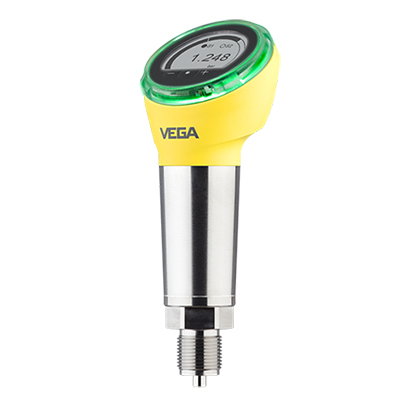

ترانسمیتر فشار وگا مدل VEGABAR 38

ترانسمیتر فشار وگا VEGABAR 38 با عملکرد سوئیچ و سنسور اندازه گیری فشار سرامیکی جهت اندازه گیری فشار سیالات تا دمای 130 درجه سانتی گراد کاربرد دارد. این مدل به صورت آپشنال جهت کاربردهای بهداشتی دارای اتصالات Hygenic fittings می باشد.

ترانسمیتر فشار وگا VEGABAR 38 دارای سنسور اندازه گیری Mini-CERTEC® با دیافراگم سرامیکی مقاوم است. در واقع فشار فرآیندی دیافراگم سرامیکی را منحرف می کند و باعث تغییر ظرفیت در سنسور اندازه گیری می شود.

این تغییر ظرفیت به یک سیگنال الکتریکی تبدیل می شود و به عنوان مقدار اندازه گیری شده از طریق سیگنال خروجی به اتاق کنترل منتقل می شود. علاوه بر این سنسور دارای نمایشگری با عملکرد در محل و نمایشگر وضعیت رنگی 360 درجه است.

ترانسمیتر فشار وگا مدل VEGABAR 39

ترنسمیتر فشار VEGABAR 39 از لحاظ ظاهری مشابه مدل فوق است اما با توجه به سنسور اندازه گیری فلزی محدوده گسترده تری از فشار را اندازه گیری می کند. اتصالات بهداشتی مانند کلمپی نصب و نگهداری آسانی را فراهم می کند.

سنسور اندازه گیری VEGABAR 39 یک سلول اندازه گیری کاملا فلزی با دیافراگم فولادی ضد زنگ می باشد. در این مدل ترانسمیترها تا فشار 100 بار از سنسور پیزومقاومتی با مایع منتقل کننده فشار استفاده می شود. اما از فشارهای 250 بار به بالا از سنسور استرین گیج یا کششی بدون مایع Isolating liquid در ساختار این تجهیزات استفاده می شود.

ترانسمیتر فشار VEGABAR 39 با اتصال رزوه ای 1/2 اینچ و خروجی های مختلف دارای یک نمایشگر با عملکرد در محل و نمایش وضعیت رنگی 360 درجه است.

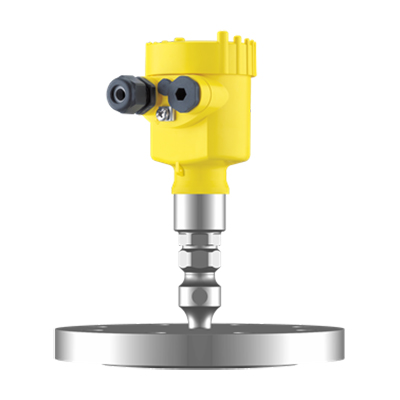

ترانسمیتر فشار ویگا مدل VEGABAR 81

ترانسمیتر فشار ویگا VEGABAR 81 با دیافراگم سیل جهت اندازه گیری قابل اعتماد فشار و سطح سیالات بسیار خورنده در دماهای بالا طراحی شده است. همچنین جهت اندازه‌گیری اختلاف فشار الکترونیکی، میتوان آن را با هر سنسور دیگری از سری 80 VEGABAR ترکیب کرد.

این مدل ترانسمیتر فشار وگا قابلیت اندازه گیری دقیق و قابل اطمینان تا دمای 400 درجه سانتی گراد و اندازه گیری فشار مستقل از تولید فوم یا نصب مخزن و پیکربندی های مختلف را دارد.

برای اندازه گیری فشار توسط این مدل ترانسمیتر فشار تا 40 بار، از سنسور پیزومقاومتی و  از 100 بار به بالا از سنسور استرین گیج استفاده می شود. دیافراگم سیل در این ترانسمیترها دو وظیفه اصلی جداسازی سنسور فشار از سیال فرآیندی و انتقال فشار فرآیندی به سنسور را به عهده دارد.

ترانسمیتر فشار VEGABAR 81 با سیستم Chemical seal قابلیت خود را به ویژه در دماهای بالا  با سیالات خورنده نشان می دهد. طیف گسترده ای از متریال و پوشش های دیافراگمی، این ترانسمیتر فشار را به تجهیزی ضروری در بسیاری از صنایع از جمله صنایع شیمیایی و پتروشیمی تبدیل کرده است.

ترانسمیتر فشار با سیل شیمیایی داده های اندازه گیری قابل اعتمادی را برای سیستم های کنترل فیدبک یا تجهیزات حفاظتی ارائه می دهد. برخی از کاربردهای این مدل ترانسمیتر فشار وگا به شرح زیر است:

• 1.نظارت مداوم بر فشار فرآیند در راکتورها
• 2.فشار خروجی گازهای دودکش، به عنوان مثال. در سوزاندن زباله
• 3.فشار خط لوله در کارخانه های مختلف
• 4.کنترل فشار بخار در درام های بخار
• 5.نظارت بر فشار در مخازن LNG

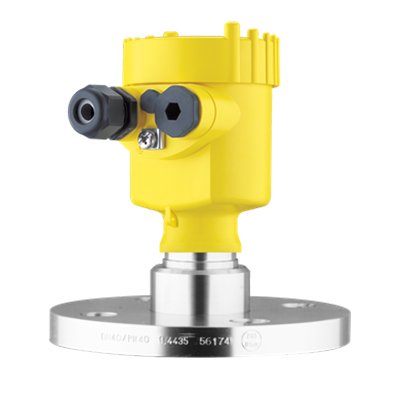

ترانسمیتر فشار وگا مدل VEGABAR 82

ترانسمیتر فشار وگا VEGABAR 82 با سنسور اندازه گیری سرامیکی در برابر شوک حرارتی مقاوم است. برای اندازه‌گیری فشار تفاضلی الکترونیکی، میتوان آن را با هر سنسور دیگری از سری 80 VEGABAR ترکیب کرد.

ترانسمیتر فشار VEGABAR 82 قابل استفاده برای اندازه‌گیری فشار سیالات مختلف مانند گازها، بخارات و مایعات می باشد. برای موادی مانند شن به راحتی با استفاده از سلول اندازه‌گیری سرامیکی در برابر سایش مقاوم خواهند بود.

ترانسمیتر فشار VEGABAR 82 حداکثر قابلیت اطمینان و دقت اندازه گیری را در صنایع مختلف ارائه می دهد. همچنین هزینه نگهداری با توجه به سنسور اندازه گیری سرامیکی بدون سایش کاهش می یابد.

این مدل ترانسمیتر فشار وگا دما را تا 150 درجه سانتیگراد تحمل می کند. علاوه بر این ضریب اضافه بار بسیار بالای 200 در بازار منحصر به فرد است. این  تجهیز فشار 80 درصد از تمام کاربردها را در صنایع فرآیندی پوشش می دهد. با سنسورهای اندازه گیری سرامیکی CERTEC® بدون روغن، برای کاربرد در تمام زمینه ها مجهز شده است:

• 1.نظارت بر فشار سیالات در خطوط لوله فاضلاب
• 2.اندازه گیری سطح و فشار نسبی مقاوم در برابر اضافه بار در مخازن تحت فشار
• 3.اندازه‌گیری سطح خمیر کاغذ در برج‌ های bleaching ، برای محافظت در برابر آسیب‌ های خشک به پمپ‌ های تخلیه
• 4.نظارت بر فشار منفی در ستون های تقطیر (تا خلاء مطلق)

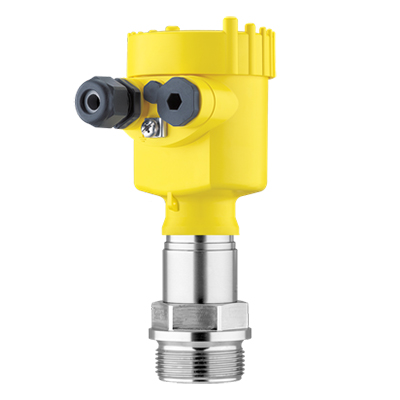

ترانسمیتر فشار وگا مدل VEGABAR 83

ترانسمیتر فشار وگا VEGABAR 83 جهت اندازه گیری فشار مایعات، گازها، بخارات و محصولات ویسکوز با فشار فرآیندی بالا مورد استفاده قرار می گیرد. این مدل ترانسمیتر فشار با سنسور اندازه گیری فلزی، دقت اندازه گیری بسیار خوبی را حتی در خلاء ارائه می دهد.

در این ترانسمیترهای فشار تا فشار 40 بار از سنسور پیزومقاومتی با مایع انتقال داخلی و از 100 بار به بالا از سنسور استرین گیج در پشت دیافراگم استنلس استیل استفاده می شود.

سنسور METEC® با محدوده دما تا 200 درجه سانتیگراد و اتصالات فرآیندی بزرگتر به کار می رود. این عنصر از سلول اندازه گیری CERTEC® خازنی سرامیکی و یک سیستم chemical seal ویژه و جبران شده با دما تشکیل شده است. ترانسمیتر فشار VEGABAR 83 اولین انتخاب برای اندازه گیری فشار فرآیند یا سطح در فرآیندهای با فشار بالا است:

• 1.اندازه گیری فشار مدار در پمپ های هیدرولیک
• 2.اندازه گیری فشار خط لوله
• 3.اندازه گیری سطح قیر در کارخانه های آسفالت
• 4.اندازه گیری سطح مخزن ذخیره سازی به عنوان مثال برای شیر در لبنیات

خرید ترانسمیتر فشار وگا

ترانسمیترهای فشار VEGA در صنایع مختلفی نظیر نفت و گاز، پتروشیمی، صنایع غذایی، داروسازی و بسیاری موارد دیگر مورد استفاده قرار می گیرند. این ترانسمیترها با توجه به دقت و کیفیت بالا، به عنوان یکی از انتخاب های اصلی در صنعت محسوب می شوند.

در جدول زیر برخی از مهمترین مشخصات فنی انواع ترانسمیترهای فشار وگا ذکر شده است. جهت کسب اطلاعات بیشتر به کاتالوگ این محصولات در سایت وگا مراجعه کرده یا با کارشناسان فنی ما تماس بگیرید.



مدل ترانسمیتر فشار	محدوده اندازه گیری فشار	دقت اندازه گیری	دمای فرآیندی	سایز اتصال	متریال آب بندی (seal)	سیگنال خروجی	متریال قسمت های در تماس با سیال (wetted parts)	درجه حفاظت بدنه در برابر نفوذ گرد و غبار و آب
ترانسمیتر فشار VEGABAR 18	0 تا 25 بار [Bar - kPa - psi]	0.5 درصد	40- تا 100+ درجه سانتی گراد	رزوه ای ≥ G½, ≥ ½ NPT	FKM	4 تا 20 میلی آمپر	سرامیک و استنلس استیل 316L	IP66/IP67
ترانسمیتر فشار VEGABAR 19	0 تا 100 بار [Bar - kPa - psi]	0.5 درصد	40- تا 100+ درجه سانتی گراد	≥ G½, ≥ ½ NPT	Klingersil C-4400	4 تا 20 میلی آمپر	استنلس استیل 316L	IP66/IP67
ترانسمیتر فشار وگا VEGABAR 28	1- تا 60 بار [Bar - kPa - psi]	0.3 درصد	40- تا 130+ درجه سانتی گراد	رزوه ای≥ G½, ≥ ½ NPT اتصالات کلمپی بهداشتی	EPDM FKM FFKM	4 تا 20 میلی آمپر سه سیم ( 4 تا 20 میلی آمپر، PNP/NPN ) IO-Link	PVDF Duplex (1.4462) Ceramic 316/316L	IP65 IP68 (0,5 bar)/IP69
ترانسمیتر فشار وگا VEGABAR 29	1- تا 1000 بار [Bar - kPa - psi]	0.3 درصد	40- تا 130+ درجه سانتی گراد	≥ G½, ≥ ½ NPT	Klingersil C-4400 EPDM  FKM	4 تا 20 میلی آمپر سه سیم ( 4 تا 20 میلی آمپر، PNP/NPN ) IO-Link	316L	IP65 IP68 (0,5 bar)/IP69
ترانسمیتر فشار وگا VEGABAR 38	1- تا 60 بار [Bar - kPa - psi]	0.3 درصد	40- تا 130+ درجه سانتی گراد	≥ G½, ≥ ½ NPT	EPDM FKM FFKM	4 تا 20 میلی آمپر سه سیم ( 4 تا 20 میلی آمپر، PNP/NPN ) IO-Link	PVDF 316L Duplex (1.4462) Ceramic	IP66/IP67 IP65
ترانسمیتر فشار وگا VEGABAR 39	1- تا 1000 بار [Bar - kPa - psi]	0.3 درصد	40- تا 130+ درجه سانتی گراد	≥ G½, ≥ ½ NPT	-	4 تا 20 میلی آمپر سه سیم ( 4 تا 20 میلی آمپر، PNP/NPN ) IO-Link	316L	P66/IP67
ترانسمیتر فشار ویگا VEGABAR 81	1- تا 1000 بار [Bar - kPa - psi]	0.2 درصد 0.1 درصد	90- تا 400+ درجه سانتی گراد	≥ G½, ≥ ½ NPT فلنجی ≥ "DN25, ≥ 1	-	مودباس فیلدباس پروفیباس 4 تا 20 میلی آمپر دو سیم هارت الکترونیک ثانویه برای اختلاف فشار الکترونیکی	Alloy C22 (2.4602) Alloy 400 (2.4360) Tantalum Alloy C276 (2.4819) Duplex (1.4462) Titanium Grade 2 (3.7035) 1.4435 316/316L Titanium Grade 7 (3.7235)	IP66/IP68 (0,2 bar) IP66/IP67 IP66/IP68 (1 bar) IP66/IP68 (25 bar) IP69K
ترانسمیتر فشار وگا VEGABAR 82	1- تا 100 بار [Bar - kPa - psi]	0.05 درصد	40- تا 150+ درجه سانتی گراد	≥ G½, ≥ ½ NPT فلنجی ≥ DN15, ≥ ½"	EPDM FKM FFKM	مودباس فیلدباس پروفیباس 4 تا 20 میلی آمپر دو سیم هارت الکترونیک ثانویه برای اختلاف فشار الکترونیکی	PVDF 316L Alloy C22 (2.4602) PP 1.4057 1.4410 Alloy C276 (2.4819) Duplex (1.4462) Titanium Grade 2 (3.7035)	IP66/IP68 (0,2 bar) IP66/IP67 IP66/IP68 (1 bar) IP66/IP68 (25 bar) IP69K
ترانسمیتر فشار وگا VEGABAR 83	1- تا 1000 بار [Bar - kPa - psi]	0.075 درصد	40- تا 200+ درجه سانتی گراد	≥ G½, ≥ ½ NPT فلنجی ≥ DN25, ≥ 1"	-	مودباس فیلدباس پروفیباس 4 تا 20 میلی آمپر دو سیم هارت الکترونیک ثانویه برای اختلاف فشار	316L Alloy C22 (2.4602) 316Ti (1.4571) Alloy C4 (2.4610)	IP66/IP67 IP66/IP68 (1 bar) IP68 (0,2 bar) IP66/IP68 (25 bar) IP69K

تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ در کشور است. انواع پرشر ترانسمیتر وگا VEGA در انبار محصولات این شرکت موجود و با بهترین کیفیت و قیمت مناسب به فروش می رسد. جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار وگا با کارشناسان فنی و فروش ما در تماس باشید.
