توضیحات

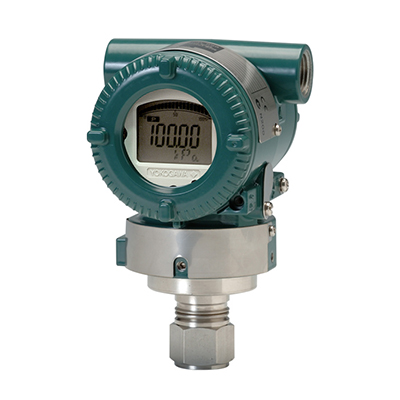

ترانسمیتر فشار یوکوگاوا مدل EJX530A، یکی از انواع محصولات کمپانی YOKOGAWA است که جهت اندازه گیری فشار نسبی (Gauge) سیالات مختلف به کار می رود. اما ترانسمیتر فشار یوکوگاوا مدل EJX510A یک ترانسمیتر فشار مطلق (Absolute) است.
اندازه گیری و کنترل پارامتر فشار در فرآیندهای صنعتی از اهمیت بسیار بالایی برخوردار می باشد. به همین جهت انتخاب ترانسمیتر یا سنسور فشار مناسب از عواملی است که مهندسین ابزار دقیق و فرآیند باید به آن اهتمام ویژه ای داشته باشند.
ترانسمیتر سری EJX-A خط عملکرد برتر Yokogawa از ترانسمیترهای DPharp است. این سری در سال 2004 تولید شد و عملکرد و ثبات مورد نیاز در کاربردهای مختلف را ارائه می دهد. مکانیزم اندازه گیری فشار در ترانسمیترهای فشار یوکوگاوا مدل EJX530A رزونانس یا تشدید یک سنسور سیلیکونی کریستالی است و جهت اندازه گیری فشار نسبی انواع سیالات مایع، بخار و گاز مناسب می باشد.
شرکت یوکوگاوا (Yokogawa) یک شرکت چندملیتی ژاپنی است که در اتوماسیون صنعتی، تجهیزات تست و اندازه گیری و سیستم های اطلاعاتی تخصص دارد. این شرکت در سال 1915 تاسیس شده و دفتر مرکزی آن در موساشینو، توکیو، ژاپن قرار دارد.
این شرکت معتبر طیف گسترده ای از محصولات و خدمات را به صنایع مختلف از جمله نفت و گاز، تولید برق، مواد شیمیایی، دارویی، غذایی و غیره ارائه می دهد. تمرکز اصلی آن بر ارائه راه حل هایی برای اتوماسیون فرآیند، سیستم های کنترل، سیستم های ایمنی و جمع آوری داده ها است.
در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی و پارامترهای خرید ترانسمیتر فشار یوکوگاوا مدل EJX530A می پردازیم.
ویژگی های ترانسمیتر فشار یوکوگاوا EJX530A
این ترانسمیتر مقادیر اندازه گیری شده فشار را توسط سیگنال خروجی 4 تا 20 میلی آمپری DC به سیستم کنترلی ارسال می کند. همچنین امکان ارسال خروجی وضعیت (status) به صورت سیگنال های آلارم High/Low از دیگر ویژگی های این ترانسمیتر فشار محسوب می شود.
ترانسمیتر فشار یوکوگاوا EJX530A همچنین قابلیت پشتیبانی و نظارت بر فرایند توسط پروتکل های HART و BRAIN را دارا می باشد. همچنین زمان پاسخ دهی بسیار بالا و سریع، امکان نصب به صورت ریموت و قابلیت تشخیص عیب از دیگر مزایای این پرشر ترانسمیتر پرفروش به شمار می رود.
لازم به توضیح است که فناوری چند حسگری در این ترانسمیتر فشار (multi-sensing technology) باعث ایجاد فانکشن تشخیص عیوب پیشرفته می شود. به این صورت که این ترانسمیتر فشار امکان تشخیص موارد غیر متعارف و غیر نرمال مانند گرفتگی خط لوله پایپینگی (impulse line blockage) یا شکستگی هیت تریس (heat trace breakage) را دارد.
قابلیت برقراری ارتباط و پشتیبانی از سایر پروتکل های ارتباطی مانند FOUNDATION Fieldbus و Profibus PA از دیگر مزیت های این ترانسمیتر فشار است. همچنین لازم به ذکر است تمامی مدل های ترانسمیتر فشار سری EJX درحالت استاندارد به غیر از مدل های Fieldbus و Profibus دارای استاندارد سطح ایمنی SIL2 می باشند.
مشخصات فنی ترانسمیتر فشار یوکوگاوا EJX530A

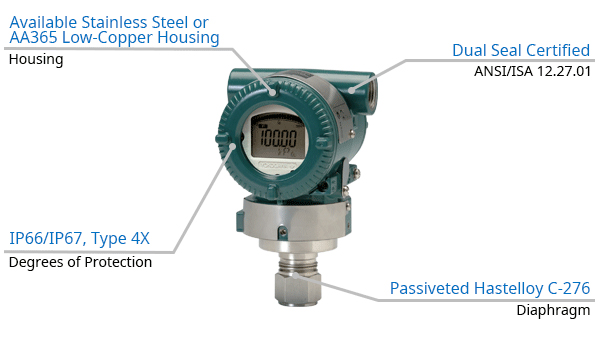

ترانسمیتر فشار یوکوگاوا مدل EJX530A یک ترانسمیتر فشار نسبی درون خطی (In-Line) است. همچنین دارای ویژگی هایی نظیر دقت± 0.04٪، پایداری در هر 15 سال ± 0.1٪، زمان پاسخ گویی 90 میلی ثانیه، تاییدیه Exida و TUV SIL 2/3 و قابلیت تنظیم پارامترهای محلی (LPS) می باشد.
این مدل ترانسمیتر فشار قابل نصب به هر دو صورت عمودی و افقی می باشد. (نصب با توجه به براکت نصب که یک لوله 2 اینچی از جنس استیل 316 است.) همچنین لازم به ذکر است انواع اتصالات Diaphragm Seal به صورت نصب مستقیم Direct-Mount نیز در دسترس می باشند.
برخی از مهمترین مشخصات فنی ترانسمیتر فشار YOKOGAWA مدل EJX530A در جدول زیر ذکر می شود. جهت کسب اطلاعات فنی بیشتر به کاتالوگ این محصول مراجعه نمایید.
| مدل ترانسمیتر | یوکوگاوا مدل EJX530A |
|---|---|
| رنج قابل اندازه گیری | 1- تا 2 بار/ 1- تا 20 بار / 1- تا 100بار / 1- تا 500bar |
| متریال سنسور | Hastelloy C-276 |
| متریال بدنه | آلومینیوم |
| متریال اتصال | استیل 316L و Hastelloy C276 |
| سایز اتصال | 1/2NPTF و 1/2NPTM و 1/2G |
| خروجی / پروتکل ارتباطی | 4 تا 20 میلی آمپر BRAIN / HART/ Fieldbus/ PROFIBUS |
| نمایشگر | دارد |
| ماکزیمم فشار قابل تحمل | 200 kPa (29 psig) 2 MPa (290 psig) 10 MPa (1450 psig) 50 MPa (7200 psig) |
| تائیدیه و استاندارد | FM , ATEX , CSA و IECEx |
| درجه حفاظت بدنه | IP66/IP67 |
| دمای فرآیندی | 40- تا 120+ درجه سانتی گراد |
| زمان پاسخ گویی | 90 ms |
پارامترهای خرید ترانسمیتر فشار یوکوگاوا EJX530A
ترانسمیتر فشار یوکوگاوا مدل EJX530A یکی از ترانسمیترهای فشار بسیار پرمصرف و رایج در صنایع، از سری ترانسمیتر های شرکت ژاپنی YOKOGAWA است که با نام تجاری DP harp به بازار ارائه شده و مورد مصرف در صنایع گوناگون می باشد. هنگام خرید ترانسمیتر فشار یوکوگاوا مدل EJX530A پارامترهای متعددی باید در نظر گرفته شود. برخی از مهمترین پارامترهای خرید عبارتنداز:
- 1.محدوده اندازه گیری فشار
- 2.خروجی/ پروتکل ارتباطی
- 3.متریال
- 4.نوع و سایز اتصال فرآیندی
- 5.حداکثر فشار کاری
- 6.دمای فرآیندی
- 7.درجه حفاظتی بدنه
- 8.تاییدیه و استانداردهای ضد انفجار
تجهیزصنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ در کشور است. انواع ترانسمیترهای فشار یوکوگاوا سری EJX530A با رنج های مختلف و متریال های گوناگون در انبار شرکت موجود می باشد.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار یوکوگاوا مدل EJX530A با کارشناسان فروش ما تماس بگیرید.
