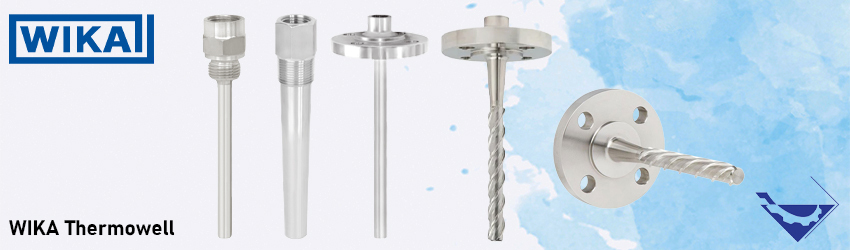

ترموول ویکا

ترموول ویکا (Wika Thermowell) یک اتصال لوله‌ای از محصولات شرکت ویکا می باشد که به عنوان حائل بین سیال فرآیند و حسگر دما عمل می‌کند. این ترموول در خطوط فرآیندی نصب می‌شود و با سیال درون لوله در تماس قرار می‌گیرد. سپس حسگر دما در داخل ترموول قرار گرفته و به صورت پیچی بسته و محکم می‌شود.

اتصال ترموول به خط لوله می‌تواند به یکی از سه روش فلنجی، پیچی یا جوشی انجام شود، اما اتصال حسگر دما همیشه به صورت پیچی است. بدنه ترموول می‌تواند مستقیم، پله‌ای یا مخروطی باشد.

ترموول‌ها وظیفه محافظت از سنسورهای دما در صنایع ابزاردقیق را بر عهده دارند. با جلوگیری از آسیب‌هایی که ممکن است به سنسورها ناشی از فشار بالا، سرعت مواد و خوردگی وارد شود، این تجهیزات عملکرد بهتری را برای سنسورها فراهم می‌کنند.

ترموول ویکا

همچنین، ترموول‌ها قادر به جایگزینی سنسورها در صورت نیاز هستند. در صورتی که فرآیند در حال اجرا است و قطع کردن سیستم یا قطع هزینه‌بر است، می‌توان با استفاده از ترموول سنسور دما را تعویض کرد. این امکان به کاربر اجازه می‌دهد تا بدون نگرانی از قطع شدن سیستم، سنسور دما را جایگزین کند.

انواع ترموول ویکا بر اساس ظاهر

ترموول‌های ویکا در سه مدل مستقیم، پله‌ای و مخروطی تولید می‌شوند. هر یک از این مدل‌ها ویژگی‌های خاصی از نظر استحکام و ایجاد جریان‌های متلاطم یا ورتکس در بالادست خود دارند. در زیر به معرفی این ویژگی‌ها اشاره خواهیم کرد:

1. ترموول صاف (ترموول مستقیم): در این نوع ترموول، قسمت غوطه‌وری ترموول در طول کل آن یکسان است. این نوع ترموول قادر به مقابله با سرعت بالای جریان سیال می‌باشد و حفاظت مناسبی را فراهم می‌کند. با این حال، ممکن است باعث ایجاد افت فشار بیشتر شود و در نتیجه جریان‌های گردابی بیشتری ایجاد شود.

2. ترموول مخروطی: در این نوع ترموول، قطر آن به محض نزدیک شدن به نوک انتهایی کاهش می‌یابد. این نوع ترموول‌ها در شرایطی که سرعت جریان سیال بسیار بالا باشد، استفاده می‌شوند.

به‌طور معمول، ترموول مخروطی برای سیالات مایع با سرعت بیشتر از 5 متر بر ثانیه و سیالات گازی با سرعت بیشتر از 15 متر بر ثانیه استفاده می‌شود. استفاده از این نوع ترموول منجر به کاهش جریان‌های گردابی و افت فشار کمتری می‌شود.

3. ترموول پله‌ای: در ترموول پله‌ای، قطر ترموول در قسمت نوک غوطه‌وری کمترین اندازه را دارد و باعث ایجاد پاسخ زمانی سریع می‌شود. در این نوع ترموول، قطر به شکل پله‌ای در طول آن تغییر می‌کند. استفاده از این نوع ترموول در جاهایی که سرعت جریان سیال مهم نیست، مناسب است.

انواع مدل های ترموول ویکا

مجموعه ویکا مدل‌های مختلفی از ترموول (Thermowell) را ارائه می‌دهد. برخی از انواع ترموول‌های ویکا عبارتند از:

  • 1. مدل TW10: ترموول با فلنج
  • 2. مدل TW15: ترموول رزوه ای
  • 3. مدل TW20: ترموول جوشکاری
    – برای جوشکاری سوکت‌ها
  • 4. مدل TW22: لوله محافظ
    – برای کاربرد‌های بهداشتی
  • 5. مدل TW25: ترموول جوشکاری
  • 6. مدل TW30: ترموول برای فلنج‌های لپ
    – طراحی وانستون
  • 7. مدل TW31: ترموول برای فلنج‌های لپ با استانداردهای ASME B16.5
    – طراحی وانستون، با استانداردهای پتروشیمی
  • 8. مدل TW35: لوله محافظ رزوه ای یا فشاری/جوشکاری
    – طراحی بر اساس استاندارد DIN 43772 فرم 2، 3، 2G، 3G
  • 9. مدل TW40: لوله محافظ با فلنج
    – نسخه بر اساس استاندارد DIN 43772 فرم 2F، 3F
  • 10. مدل TW45: لوله محافظ رزوه ای
    – طراحی بر اساس استاندارد DIN 43772 فرم 5، 8
  • 11. مدل TW50: ترموول رزوه ای
    – طراحی بر اساس استاندارد DIN 43772 فرم 6، 7، 9
  • 12. مدل TW55: ترموول برای جوشکاری یا با فلنج
    – نسخه بر اساس استاندارد DIN 43772 فرم 4، 4F
  • 13. مدل TW60: ترموول
    – با اتصال استریل
  • 14. مدل TW61: لوله محافظ
    – برای کاربردهای بهداشتی، برای جوشکاری مدور
  • 15. مدل TW70: لوله محافظ با فلنج، موضوعی و جوشکاری
  • 16. مدل TW83: لوله محافظ اولیه
    – برای ترموکوپل‌های با دمای بالا
  • 17. مدل‌های SWT52G، SWT52S: لوله محافظ رزوه ای یا جوشکاری
  • 18. مدل TW81: لوله محافظ
    – نسخه بر اساس استاندارد DIN 43734 (EN 50446)

این تنها برخی از مدل‌های ترموول‌های ویکا هستند و ممکن است مدل‌های دیگری نیز در دسترس باشند.

مشخصات فنی مدل های ترموول ویکا

ترموول ویکا مدل TW10 :

– نوع ترموول: مخروطی (Tapered)
– اتصال به ترمومتر: اتصال 1/2 NPT female
– طول سر (Head length): 57 میلیمتر
– جنس فلنج: استنلس استیل 316/316L
– جنس بدنه: استنلس استیل 316/316L
– قطر سوراخ (Bore size): 0.260 اینچ (6.6 میلیمتر)

ترموول ویکا مدل TW15:

– طراحی هد یا سر: شش‌ضلعی (Hexagon)
– نوع ترموول: مخروطی (Tapered)
– اتصال به ترمومتر: اتصال 1/2 NPT female
– جنس: استنلس استیل 316/316L
– قطر سوراخ (Bore size): 0.260 اینچ (6.6 میلیمتر)
– ضخامت نوک (Tip thickness): 0.250 اینچ (6.4 میلیمتر)

ترموول ویکا مدل TW20:

– نوع ترموول:
– TW20-A: مخروطی (Tapered)
– TW20-B: مستقیم (Straight)
– TW20-C: پله‌ای (Stepped)
– جنس: استنلس استیل 316/316L، استنلس استیل 304/304L، A105، استنلس استیل 1.4571 و مواد ویژه
– اتصال به فرایند: قطر جوشکاری به اندازه مشخصات درخواستی (از 25.4 تا 49.5 میلیمتر)
– اتصال به ترمومتر: اتصال 1/2 NPT female، اتصال G 1/2 female
– قطر سوراخ (Bore size): 6.6 میلیمتر (0.260 اینچ)، 8.5 میلیمتر (0.355 اینچ)
– طول درج (Insertion length): بسته به مشخصات درخواستی
– طول اتصال (Connection length): بسته به مشخصات درخواستی ( استاندارد 45 میلیمتر)
– ضخامت نوک (Tip thickness): 6.4 میلیمتر (0.25 اینچ)

ترموول ویکا مدل TW25:

– نوع ترموول
– TW25-A: مخروطی (Tapered)
– TW25-B: مستقیم (Straight)
– TW25-C: پله‌ای (Stepped)
– جنس : استنلس استیل 316/316L، استنلس استیل 304/304L، A105، استنلس استیل 1.4571 و مواد ویژه
– اتصال به فرایند: قطر جوشکاری به اندازه مشخصات مشتری (از 25.4 تا 49.5 میلیمتر)
– اتصال به ترمومتر: اتصال 1/2 NPT female، اتصال G 1/2 female
– قطر سوراخ (Bore size): 6.6 میلیمتر (0.260 اینچ)، 8.5 میلیمتر (0.355 اینچ)
– طول درج (Insertion length): به مشخصات درخواستی
– طول اتصال (Connection length): به مشخصات درخواستی ( استاندارد 45 میلیمتر)
– ضخامت نوک (Tip thickness): 6.4 میلیمتر (0.25 اینچ)

ترموول ویکا مدل TW45:

– جنس: استنلس استیل 1.4571
– رزوه : G 1/2 B
– اتصال به ترمومتر: G 1/2 female

ترموول ویکا مدل TW55:

– مدلهای TW55-6 و TW55-7
– طرح بر اساس استاندارد DIN 43772
– TW55-6: فرم 4 برای جوشکاری
– TW55-7: فرم 4F با فلنج برای پوشش‌های با مقاومت بالا در برابر خوردگی
– جنس ترموول: استنلس استیل 1.4571، استنلس استیل 316/316L، فولاد P250GH (معادل سابق: 1.0460، C22.8)، فولاد 1.5415، فولاد 1.7380
– اتصال به فرایند: قطر خارجی ترموول دارای اندازه‌های زیر:
– Ø 18 میلیمتر (0.71 اینچ)
– Ø 24 میلیمتر (0.94 اینچ)
– Ø 26 میلیمتر (1.02 اینچ)
– Ø 32 میلیمتر (1.26 اینچ)
– فلنج‌ها بر اساس استانداردهای ملی یا بین‌المللی معتبری مانند EN 1092-1، DIN 2527، ASME
– اتصال به ترمومتر:
– رزوه M14 × 1.5 female
– رزوه M18 × 1.5 female
– رزوه G 1/2 female
– رزوه G 3/4 female
– قطر سوراخ (Bore size):
– Ø 3.5 میلیمتر (0.14 اینچ)
– Ø 7 میلیمتر (0.28 اینچ)
– Ø 9 میلیمتر (0.35 اینچ)
– Ø 11 میلیمتر (0.43 اینچ)

ترموول ویکا مدل SWT52G و SWT52S:

نوع لوله حفاظت: لوله حفاظت با رزوه یا جوش
نسخه‌ها:
– مدل SWT52G: لوله حفاظت با رزوه
– مدل SWT52S: لوله حفاظت با جوش

جنس لوله حفاظت: آلیاژ مس، St35، استنلس استیل

اتصال به فرایند:
– مدل SWT52G: رزوه G ½ B
– مدل SWT52S: سر جوشکاری

اتصال به ترمومتر: قابل استفاده برای ترمومترهای با اتصال صاف (بدون رزوه)
نصب با پیچ M4

قطر سوراخ (Bore size): 8 میلیمتر (0.31 اینچ)، برای مدل ترمومتر 52

طول درج (Insertion length): قابل استفاده برای انواع طول‌های استاندارد درج (l1) ترمومتر مدل 52

حداکثر دما و فشار فرایند: بستگی به:
– طراحی ترموول
– ابعاد
– جنس مورد استفاده
– شرایط فرایند
– نرخ جریان
– چگالی محیط

برای لوله حفاظت از آلیاژ مس (فشار ثابت 6 بار): حداکثر دما 160 درجه سانتیگراد
برای لوله حفاظت از جنس St35 یا استنلس استیل (فشار ثابت 25 بار): حداکثر دما 500 درجه سانتیگراد

خرید و فروش ترموول ویکا

ترموول ویکا یک قطعه است که به صورت لوله‌ای ساخته می‌شود و در حفاظت و اندازه‌گیری دقیق دما در فرایندهای صنعتی استفاده می‌شود. ترموول‌های ویکا معمولاً از جنس موادی مانند فولاد ضد زنگ یا آلیاژهای مسی استوانه‌ای ساخته می‌شوند.

ترموول ویکا قادر به محافظت از حساسیت و دقت ترمومتر در برابر شرایط سخت محیطی مانند فشار، دما، جریان و خوردگی می‌باشد. این قطعه به صورت غوطه‌وری در فرایند قرار می‌گیرد و از تاثیرات مستقیم سیال و محیط را بر روی ترمومتر جدا می‌کند.

ترموول ویکا برای اندازه‌گیری دما در صنایع نفت و گاز، پتروشیمی، معدن، آب و فاضلاب، غذا و دارو، و سایر بخش‌های صنعتی استفاده می‌شود. با توجه به طراحی و مواد ساخت ترموول ویکا، می‌تواند با دقت و استحکام بالا در محیط‌های مختلف عمل کند و اندازه‌گیری دما را به صورت دقیق و قابل اعتماد انجام دهد.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ ترموول ویکا، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه ترموول ویکا را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت ترموول ویکا ، خرید ترموول ویکا و فروش ترموول ویکا ارائه دهند و شما کاربران را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت ترموول ویکا

قیمت ترموول ویکا تحت تأثیر عوامل متعددی قرار می‌گیرد. در زیر به برخی از این عوامل اشاره خواهم کرد:

  • 1. مواد استفاده شده در ساخت
  • 2. اندازه و ابعاد
  • 3. نوع ویژگی‌ها و امکانات
  • 4. تحمل فشار بالا (ریتینگ فشار بالاتر)
  • 5. تکنولوژی تولید
  • 6. محدودیت‌های طراحی و استانداردها
  • 7. عوامل بازار

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت ترموول ویکا تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، ترموول ویکا بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی ترموول ویکا می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله ترموول ویکا میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
