ترموکوپل تایپ T



ترموکوپل تایپ T یکی از ابزارهای بسیار پرکاربرد در انجام اکثر پروژه ها می باشد. ترموکوپل در حقیقت نوعی مواد الکتریسیته می باشدکه از دو فلز نا همسان ساخته می شود که به هم متصل شده باشند.

با رسیدن حرارت به محل اتصال این دو فلز، جریان بسیار ضعیفی از محل اتصال تولید می شود و به سمت سیم ها، جریان می یابد. با بالا تر رفتن دمای محل اتصال دو فلز، ولتاژ تولیدی افزایش می یابد و در حقیقت ترموکوپل در هر دما، ولتاژ معینی تولید می کند و در نتیجه در صورتی که بتوانیم این ولتاژ را به صورت دقیق اندازه گیری کنیم، قادر خواهیم بود دمای محل اتصال را به صورت دقیق اندازه گیری کنیم. ولتاژ تولید شده توسط ترموکوپل بوسیله ترمومتر به دما تبدیل می شود.



ترموکوپل تایپ T

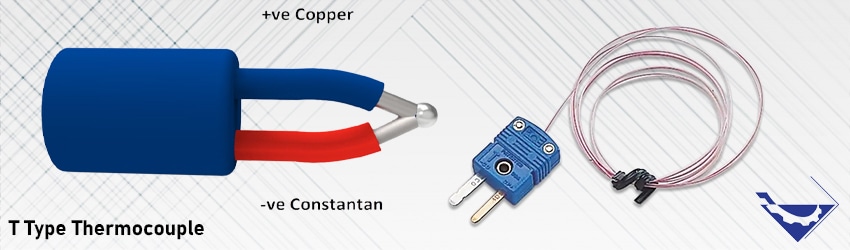

این ترموکوپل از مس Cu و آلیاژ Cu-Ni  (کنستانتان Constantan) ساخته می-شود. رنج عملکرد دمایی این نوع ترموکوپل، بین −250 °C و 400°C  است. این ترموکوپل نسبتا ارزان و برای کاربردهای با دمای پایین مناسب است و در برابر رطوبت مقاوم است. حساسیت این ترموکوپل، 46 µV/°C  است. ترموکوپل تایپ T در صنعت به دلایل زیر بیشتر مورد استفاده می گیرد :

  •   نسبت به تمام انواع ترموکوپل خطی تر است
  •   رنج درجه حرارت مناسبی دارد
  • همچنین از حساسیت خوبی برخوردار است



مزایای ترموکوپل تایپ T

از مزایای آن ها می توان به سادگی، قیمت مناسب، استحکام و دوام بالا جهت مصارف صنعتی و دقت مناسب اشاره کرد. محدوده اندازه گیری دما توسط ترموکوپل ها وسیع بوده و در شرایط محیطی متفاوت قابل استفاده می باشند. ترموکوپل ها دارای سرعت پاسخ دهی خوبی بدلیل ثابت زمانی کوچک می باشند. از معایب ترموکوپل ها، غیر خطی بودن، تماسی بودن (در معرض اغتشاش و شوک و …)، دقت متوسط را می توان نام برد. جهت استفاده ترموکوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت از سنسور از روکشی بنام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود.



ترموکوپل تایپ T

این ترموکوپل از فلزهای Ni-Cr-Si (به نام تجاری نیکروسیل) و Ni-Si-Mg (به نام تجاری نیسیل  Nisil) ساخته می شود. محدوده دمائی آن بین -270°C و +1300 °C  است. حساسیت این ترموکوپل، 30 µV/°C  است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. همچنین تحمل این سنسور در برابر اکسید شدن در دماهای بالا بهتر نوع K می باشد.



در انتخاب ترموکوپل چه مواردی باید رعایت گردد

  •  رنج دمائی کارکرد ترموکوپل تایپ T
  •  تیپ ترموکوپل
  •  طول ترموکوپل
  •  جنس غلاف ترموکوپل
  •  امکان داشتن خروجی ۴ تا ۲۰ میلی آمپر برای ترموکوپل
  •  دقیق بودن ترموکوپل و کلاس دقت آن
  •  نوع سرامیک به کار برده شده در ترموکوپل
