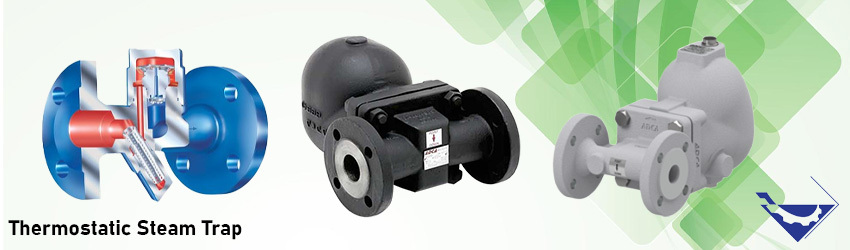

تله بخار فلوتر ترموستاتیکی







تله بخار چیست



تله بخار شیر اتوماتیکی است که مانع از خروج بخار از سیستم شده و در صورت لزوم آب و یا گازهای نامحلول موجود در سیستم را تخلیه می‏نماید.



تله های بخار بصورت موازی با سیستم نصب شده و وظیفه آنها تخلیه کندانس موجود در خطوط است.



به عبارتی دیگر تله بخار وسیله ای جهت تخلیه گازهای متراکم و نامتراکم همراه با مصرف ناچیز  و یا از دست دادن بخار می باشد. بیشتر تله بخار ها  چیزی بیشتر از شیر های اتوماتیکی، باز و بسته و تعدیل می شود.







انواع تله های بخار



تله های بخار به طور کلی به سه دسته تقسیم میشود :



_مکانیکی



_ترموستاتیک



_ترمودینامیک







سه راندمان مهم تله بخار ها به صورت زیر می باشد:



1_به محض ایجاد کندانس و یا چگالش، آن را تخلیه می کند ( مگر اینکه استفاده از گرمای حساس سیال متراکم مطلوب باشد.)



2_دارای مصرف ناچیز بخار (یعنی صرفه جویی در انرژی)



3_دارای قابلیت تخلیه هوا و دیگر گازهای غیر قابل تراکم







چرا تله های بخار نصب می شوند ؟



وقتی آب تبخیر می شود ، بخار تشکیل می شود.

برای اینکه فرآیند تبخیر رخ دهد ، باید به مولکول های آب انرژی کافی داده شود که پیوند بین مولکول ها ( پیوندهای هیدروژنی ) را بشکند.

این انرژی داده شده برای تبدیل مایع به گاز، “گرمای نهان” نامیده می شود.

فرآیندهای گرمایی مبتنی بر بخار از گرمای نهان استفاده کرده و آن را به محصول معینی انتقال می دهند.



بنابراین اگر “بخار مایع” در حد ممکن سریعا چه از لوله انتقال بخار چه در یک مبدل حرارتی خارج نشود، راندمان گرمایی تحت تاثیر قرار می گیرد.









طرز کار:





درخطوط بخار و تجهیزات مربوط به آن ، بخار در اثر تبادل حرارت و انتقال انرژی حرارتی در تماس با محیط پیرامون خود ، کل بخار و یا مقداری از آن به کندانس تبدیل می شود. کندانس بوجود آمده ضمن ایجاد ضربه های قوچ به خطوط لوله می تواند دمای سیستم را کاهش دهد و مانع حرکت مناسب بخار در داخل لوله ها گردد.



برای جلوگیری از موارد فوق و بالا بردن راندمان سیستم و نیز جهت انتقال حداکثر انرژی حرارتی  و استفاده بهینه از آن می بایست کندانس ایجاد شده بلافاصله از سیستم خارج شده و به منابع کندانس هدایت شود .



این عمل توسط تله بخار صورت می گیرد. در داخل این نوع تراپ یک شناور کروی شکل قراردارد که با تجمع کندانس در داخل آن شناور به حرکت در می آید و بوسیله اهرم متصل به ولو دریچه خروجی را براساس میزان کندانس داخل تراپ باز و بسته می کند. باز شدن دریچه تدریجی بوده و با توجه به میزان کندانس باز می شود با توجه به دابل پلاگ بودن ولو تغییرات لحظه ای فشار تاثیری بر عمکرد آن ندارد.



این تیپ از   تله  بخارها بویژه در جاهایی که حجم  کندانس متناوب  باشد ، استفاده   می شود . این تراپ در سیستم های انتقال انرژی حرارتی از قبیل مبدلهای حرارتی و منابع کوئلی و سایر موارد مشابه بسیار مناسب و قابل استفاده می باشد.



این نوع تله بخارها دارای ترموستاتی می باشند که به وسیله آن هوا و گازهای زائد داخل سیستم خارج می شود و باعث عملکرد صحیح تله بخار می گردد. همچنین اگر در مواقعی برای فلوتر مشکلی ایجاد شود تخلیه کندانس بوسیله ترموستات نیز صورت می گیرد.







دامنه عملکرد :



این تله  بخار جهت خارج کردن کندانس از خطوط بخار مورد  استفاده قرار  می گیرد.  این تیپ از تله  بخارها از سایز DN15  تا DN50  یا    1/2″ )الی ( 2″ به صورت فلنجی و دنده ای با  فشار نامیPN40 /PN16   و کلاس کاری 150/300 دمای کاری285°C یا545˚F   بر اساس استانداردهای  DIN  یا ANSI تولید می شود.







اصطلاحات ونام های صنعتی و بازاری تله بخار ترموساتیک خطی





_تله بخار ترموساتیکی عیوض تکنیک



_Thermostatic Steam Trap



_تله بخار ترموساتیک خطی Ts21



_استم تراپ خطی



_تراپ خطی



_تله بخار ترموساتیک خطی



_تله بخار ترموساتیکی عیوض









تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و تله بخار فلوتر ترموستاتیکی  با بهترین قیمت و کیفیت به فروش می رساند.
