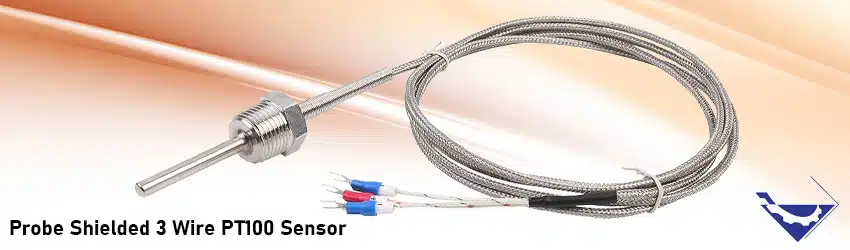

سنسور PT100 سه سیم شیلددار

سنسور PT100 سه سیم شیلددار یک نوع سنسور حرارتی مقاومتی است که برای اندازه‌گیری دما استفاده می‌شود. در این سنسور،به منظور کاهش تأثیر مقاومت کابل و تغییرات وابسته به دمای آن سه سیم برای اتصال استفاده می‌شود . این نوع اتصال به عنوان روشی بهتر نسبت به سنسور PT100 دو سیمه شناخته می‌شود.

در سنسور PT100 سه سیم شیلددار، دو سیم از آنها برای اندازه‌گیری استفاده می‌شود و سیم سوم به عنوان سیم مرجع (reference) عمل می‌کند. سیم مرجع در این حالت به منظور کم کردن تأثیر مقاومت کابل استفاده می‌شود. با این کار، دو سیم دیگر مستقل از تغییرات مقاومت کابل هستند و تأثیر آن در دقت اندازه‌گیری کاهش می‌یابد.

با فرض اینکه سه سیم دارای ویژگی‌های یکسانی باشند و به یک دما معرض شوند، تأثیر مقاومت کابل به حداکثر ممکن کاهش می‌یابد. با این حال، برای دستیابی به دقت بالا در اندازه‌گیری، مهم است که مقاومت سه سیم کابل به طور دقیق تطبیق داده شود و انتخاب مقطع مناسب برای سیم‌ها صورت گیرد.

طول حداکثر کابل اتصال در سنسور PT100 سه سیم شیلددار وابسته به عواملی مانند مقطع موصل و قابلیت کامپنساسیون سیستم الکترونیکی ارزیابی (مانند ترانسمیتر، نمایشگر، کنترل‌کننده یا سیستم کنترل فرآیند) است. مقطع موصل تأثیری در مقاومت کابل دارد و معمولاً مقطع‌های بزرگتر موجب کاهش مقاومت می‌شوند. قابلیت کامپنساسیون سیستم الکترونیکی نیز نقشی در مدیریت و تصحیح تأثیر مقاومت کابل دارد.

در طراحی سنسور PT100 سه سیم شیلددار، مهم است که با تأمین مقاومت یکسان برای سه سیم و در نظر گرفتن محدودیت‌های طول کابل، دقت اندازه‌گیری دما را تضمین کنیم. با تأمین مقاومت یکسان و در نظر گرفتن محدودیت طول کابل، تأثیر مقاومت کابل در اندازه‌گیری دما حداقل می‌شود.

سنسور PT100 سه سیم شیلددار یک نوع سنسور حرارتی است که برای اندازه‌گیری دما استفاده می‌شود. سه سیم برای اتصال استفاده می‌شود به منظور کاهش تأثیر مقاومت کابل و تغییرات وابسته به دمای آن. این نوع اتصال به عنوان روشی بهتر نسبت به سنسور PT100 دو سیمه شناخته می‌شود.

مشخصات فنی سنسور PT100 سه سیم شیلددار

مشخصات فنی سنسور PT100 سه سیم شیلددار (3-wire) به طور خلاصه عبارتند از:

1. محدوده دمایی: معمولاً بین -200 درجه سانتیگراد تا +600 درجه سانتیگراد.

2. دقت: معمولاً دقت حدود 0.1 درجه سانتیگراد.

3. خطا در صفر: نیاز به تنظیمات و کالیبراسیون مناسب برای اصلاح خطای صفر.

4. خروجی: خروجی مقاومتی که نیازمند استفاده از مدار الکترونیکی و جدول کالیبراسیون برای تبدیل به دما است.

5. مواد سازنده: استفاده از موادی مانند پلاتینیوم (Pt) که ویژگی‌های مناسبی برای اندازه‌گیری دما و مقاومت در برابر تغییرات دما دارند.

مشخصات دقیق تری ممکن است بسته به تولیدکننده و مدل سنسور PT100 سه سیمه متفاوت باشد. برای هر سنسور خاص، دفترچه راهنما یا برگه داده‌های فنی مربوطه را باید مطالعه شود تا مشخصات کامل آن را بدست آورید.

مزایا و معایب سنسور PT100 سه سیم شیلددار

مزایا سنسور PT100 سه سیم شیلددار (3-wire):

• دقت بالا: سنسور PT100 با استفاده از مقاومت الکتریکی پلاتینیوم، دقت بالایی در اندازه‌گیری دما ارائه می‌دهد. این دقت معمولاً در حدود 0.1 درجه سانتیگراد است.
• کمترین خطا در صفر: با استفاده از سیستم سه سیمه، خطای صفر به حداقل ممکن می‌رسد. این خطا در توانایی اندازه‌گیری دما در نقاط پایین دما بسیار مهم است.
• استفاده آسان: نسبت به سنسور PT100 چهار سیمه، سنسور PT100 سه سیمه ساده‌تر در نصب و استفاده است. تنظیمات و کالیبراسیون آن نیز نسبتاً آسانتر است.

معایب سنسور PT100 سه سیم شیلددار:

• خطا در اندازه‌گیری: مقاومت کابل‌های سیمی که سنسور PT100 سه سیمه به آن‌ها متصل می‌شود، می‌تواند خطا در اندازه‌گیری دما ایجاد کند. این خطا می‌تواند به دلیل تغییرات مقاومت کابل‌ها با تغییر دما وجود داشته باشد.
• هزینه بالا: نسبت به سنسور PT100 دو سیمه، استفاده از سنسور PT100 سه سیمه نیازمند کابل‌های بیشتری است. این موضوع می‌تواند هزینه کابل‌کشی را افزایش دهد.
• قابلیت انتقال دمای کمتر: با افزایش طول کابل، قابلیت انتقال دمای کمتری وجود دارد. به همین دلیل، استفاده از سنسور PT100 سه سیمه در برخی از اعمال با طول کابل بزرگ ممکن است محدودیت‌هایی داشته باشد.

به طور کلی، سنسور PT100 سه سیم شیلددار با دقت بالا و کمترین خطا در صفر، یک گزینه مناسب برای اندازه‌گیری دما است. با این حال، باید در نظر داشت که هزینه بالا و احتمال خطا در اندازه‌گیری به دلیل مقاومت کابل‌ها، عواملی هستند که باید در انتخاب و استفاده از سنسور PT100 سه سیمه مد نظر قرار گیرند.
