شیر پروانه ای فلنج دار

توضیحات

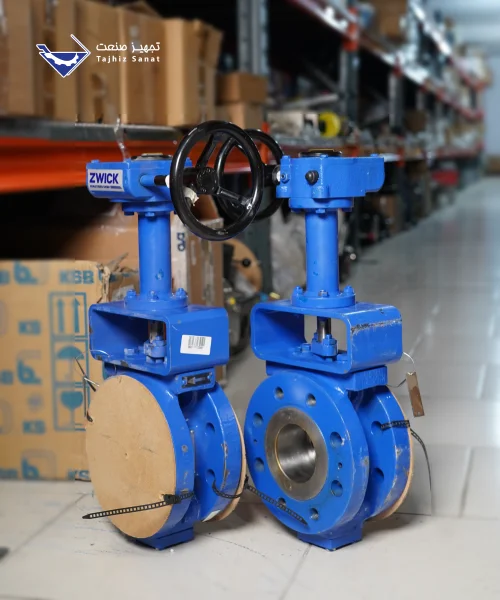

شیر پروانه ای فلنج دار (Flange type butterfly valve)، یکی از انواع پرکاربرد شیرآلات پروانه ای است که جهت کنترل  و قطع و وصل جریان سیالات مختلف با اتصالات فلنجی مورد استفاده قرار می گیرد.

شیر پروانه ای فلنج دار دارای دو فلنج بر روی بدنه شیر است که باعث افزایش پایداری، طول عمر و امنیت در کاربردهای فشار بالا می شود. این نوع از شیرهای پروانه ای برای کاربردهای دما و فشار بالا که نیاز به آب بندی محکم  و بدون نشتی دارد به کار می روند.

شیر پروانه ای بین فلنجی به دلیل ساختار ساده، سهولت نصب و نیازهای نگهداری کمتر در مقایسه با انواع دیگر شیرها، اغلب یک راه حل مقرون به صرفه در نظر گرفته می شود. این شیرها می توانند یک شیر پروانه ای صفر، یک، دو یا سه افست (Offset) باشند که افست صفر و یک پرکاربردترین و مقرون به صرفه ترین می باشد.

شیرهای پروانه ای فلنجی با توجه به عملکرد و نصب آسان در طیف گسترده ای از صنایع نفت و گاز، پتروشیمی، شیمیایی، آب و فاضلاب و غیره به کار می روند. همچنین با انواع عملگر یا اکچویتورهای مختلف گیربکسی، برقی، پنوماتیکی و غیره قابل استفاده می باشند.

شیرهای پروانه ای فلنجی از سایز 8 اینچ به بالا یا متریال مختلف نظیر استنلس استیل، چدن و غیره تولید می شوند. همچنین با توجه به نامگذاری آنها توسط دو فلنج به خطوط لوله متصل می شوند. در ادامه به معرفی نحوه عملکرد، کاربردها، مزایای شیرهای پروانه ای فلنج دار می پردازیم.

عملکرد شیر پروانه ای فلنج دار

شیرهای پروانه ای فلنج دار جزء شیرآلات ربع گرد یا Quarter Turn می باشند که با چرخش 90 درجه ای دیسک آنها باز یا بسته شده و مسیر جریان سیال کنترل می شود. این عملکرد امکان پاسخگویی سریع را فراهم می کند و آنها را برای کاربردهایی که نیاز به کنترل سریع جریان دارند مناسب می کند.

شیر پروانه ای بین فلنجی از چهار جزء اصلی بدنه (Body)، دیسک (Disc)، سیت (Seat) و استم (Stem) تشکیل می شود. دیسک مهمترین قسمت از شیرهای پروانه ای است که به صورت صفحه دایره ای شکل می باشد و توسط استم به اکچویتور شیر متصل می شود.

عملکرد آب بندی شیر پروانه ای فلنج بسیار قابل اعتماد است. حلقه آب بندی آن قابل تعویض می باشد و شیر می تواند عملکرد آب بندی مضاعفی را ارائه دهد. همچنین با انواع اکچویتورهای مختلفی گیربکسی، برقی، پنوماتیکی و غیره مورد استفاده قرار می گیرد.

شیرهای پروانه ای از نوع فلنجی کنترل دقیقی بر سرعت جریان سیالات در خط لوله ارائه می کنند. با تنظیم موقعیت دیسک، که به عنوان یک عنصر کنترل جریان عمل می کند، شیر می تواند جریان را از حالت کاملاً باز به کاملاً بسته و همچنین هر موقعیتی در بین آن تعدیل کند.

تصویر فوق شیر پروانه ای فلنج دار با عملگر پنوماتیکی را نشان می دهد که توسط هوا شیرهای پروانه ای را کنترل و باز یا بسته می کنند.

شیرهای پروانه ای فلنج دار به گونه ای طراحی می شوند که جریان را در هر دو جهت (Bi-Directional) کنترل می کنند. به همین دلیل برای کاربردهایی که در آن جریان ممکن است نیاز به معکوس یا تغییر دوره ای داشته باشد مناسب می باشند.

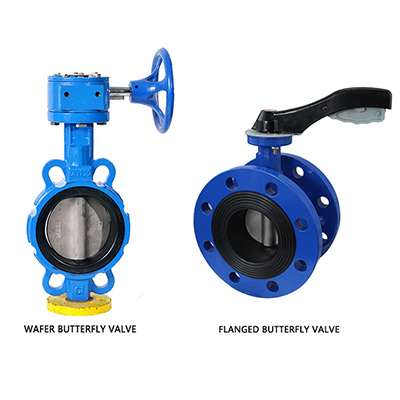

تفاوت شیر پروانه ای فلنج دار و ویفری

شیرهای پروانه ای ویفری اغلب در سیستم های تهویه مطبوع، سیستم های تامین آب و دیگر کاربردهای کم فشار استفاده می شوند. برخی از دیگر تفاوت های شیر پروانه ای ویفری و فلنجی به شرح زیر می باشد:

طراحی

شیرهای پروانه ای نوع فلنج دارای انتهای فلنجی هستند که بین دو فلنج در یک سیستم خط لوله نصب می شوند. بدنه شیر دارای سطوح فلنجی است که با فلنج های مربوطه روی خط لوله همراستا می شود و اتصال با استفاده از واشر و پیچ و مهره آب بندی می شوند.

شیرهای پروانه ای ویفری از نظر ساختار داخلی مانند نوع دیسک دایره ای و شفت مشابه شیرهای نوع فلنجی می باشند. با این تفاوت که شیرهای نوع ویفری دارای انتهای فلنجی نیستند.

بدنه‌ شیرهای پروانه ای ویفری دارای سوراخ‌ هایی می باشند که برای نصب روی خط لوله مورد استفاده قرار می گیرند. شیرهای پروانه ای نوع ویفری معمولاً در کاربردهایی استفاده می شوند که فضا و وزن از عوامل حیاتی هستند.

فضای نصب و وزن

شیرهای نوع ویفری عموما فشرده تر و سبک تر از شیرهای فلنجی هستند که آنها را برای کاربردهایی با محدودیت فضا مناسب می کند.

محدوده فشار و دما

شیرهای پروانه ای ویفری ویژگی های عملکردی مشابهی با شیرهای فلنج دار از جمله عملکرد سریع، کنترل جریان و افت فشار کم دارند. اما از نظر درجه بندی فشار و دما در مقایسه با فلنجی دارای محدودیت هایی هستند.

شیرهای نوع فلنجی اغلب دارای محدوده فشار و دمای بالاتری در مقایسه با شیرهای ویفری هستند که آنها را برای کاربردهای سخت تر مناسب می کند.

قیمت

شیرهای نوع ویفری معمولاً در مقایسه با شیرهای فلنجی مقرون به صرفه تر هستند.

تعمیر و نگهداری

نگهداری و تعمیر هر دو نوع شیر نسبتاً آسان است. با این حال دسترسی و برداشتن یک شیر نوع فلنجی از خط لوله ممکن است نیاز به جدا کردن پیچ‌ های فلنج داشته باشد که در مقایسه با شیرهای نوع ویفری که به راحتی از بین فلنج‌ ها جدا می‌شوند، زمان‌ برتر است.

در نهایت انتخاب بین شیرهای پروانه ای نوع فلنجی و شیر پروانه ای نوع ویفری به عواملی مانند الزامات کاربرد، مشخصات فرآیند، محدودیت فضا و ملاحظات بودجه بستگی دارد.

متریال شیر پروانه ای فلنج دار

مواد سازنده شیرهای پروانه ای بر اساس محدوده دمایی خاص و عوامل محیطی کاربرد انتخاب می شود. معمولا بدنه شیر از متریالی مانند فولاد ضد زنگ، آلومینیوم یا چدن تولید می شود.

متریال مختلف هنگامی که در معرض دمای بالا قرار می گیرند عملکرد متفاوتی دارند. به عنوان مثال، آلیاژهای فولاد ضد زنگ عملکرد بسیار خوبی در محیط های با دمای بالا دارند و در برابر خوردگی و اکسیداسیون مقاوم هستند.

برای کاربردهای در دمای بالا قسمت های در تماس با سیال از متریالی نظیر مونل Inconel، Monel و هستلوی Hastelloy به دلیل خواص بسیار عالی در برابر دماهای بالا  تولید می شوند.

شیر پروانه ای فلنجی دارای دو مدل آب بندی یا سیت فلزی (Metal seal) و غیرفلزی (Soft seal) است. دیسک شیر نیز از متریالی مانند تفلون، نئوپرن یا EPDM ساخته می شود که می تواند عملکرد آب بندی بهینه ای را در طیف وسیعی از دماها ارائه دهد.

استم معمولاً از فولاد ضد زنگ ساخته می شود و با نیکل یا کروم روکش می شود تا دوام و عملکرد آن در محیط های مختلف افزایش یابد.

کاربردهای شیر پروانه ای فلنج دار

شیرهای پروانه ای فلنجی در صنایع مختلف فرآیندی از جمله صنایع نفت و گاز، شیمیایی، دارویی، غذایی و بسیاری موارد دیگر به کار می روند. این تجهیزات برای کنترل جریان سیالاتی مانند مایعات، گازها و دوغاب در خطوط لوله، مخازن، راکتورها و غیره استفاده می شوند.

طراحی دو فلنجی امکان نصب و نگهداری آسان را فراهم می کند و در صورت استفاده با متریال مناسب، عملکرد و دوام عالی را در محیط های با دمای بالا ارائه می دهند.

برخلاف سایر شیرها که ممکن است در دماهای بالا دچار تخریب یا مشکلات آب‌ بندی شوند، شیرهای پروانه‌ ای دو فلنج با متریال خاصی ساخته می‌ شوند که می‌ توانند دماهای بالا را تحمل کنند.

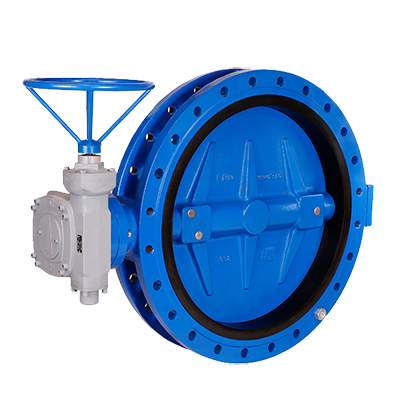

تصویر  فوق شیر پروانه ای سنتریک بدنه باریک فلنج‌ دار می باشد که به دلیل طراحی خاص کاربردهای متعددی در صنایع مختلف دارد.

متریال ساخت شیر با توجه به محدوده دما، فشار و نوع سیال می‌ توانند از استنلس استیل و بسیاری موارد دیگر باشند. شیرهای پروانه ای دو فلنجی می توانند در دماهای 50- تا 1300 درجه سانتی گراد عملکرد خوبی داشته باشند. در محیط هایی که نوسانات دما مکرر است، شیرهای پروانه ای فلنجی می توانند عملکرد قابل اعتماد و ثابتی را ارائه دهند.

شیرهای پروانه ای نوع فلنجی به طور گسترده در تصفیه خانه های آب، تاسیسات تصفیه فاضلاب و سیستم های توزیع استفاده می شوند. آنها جریان آب، مواد شیمیایی و لجن را در فرآیندهایی مانند فیلتراسیون، گندزدایی، ایستگاه های پمپاژ و شبکه های توزیع آب کنترل می کنند.

مزایای شیر پروانه ای فلنج دار

شیرهای پروانه ای فلنج دار مزایای متعددی نسبت به انواع دیگر شیرها در کاربردهای فشار بالا دارند. برخی از مزایای شیرهای پروانه ای فلنجی در موارد زیر ذکر می شود:

• طراحی شیرهای پروانه ای فلنجی آب بندی دوگانه (Double sealing) را فراهم می کند، نشت سیال را کاهش می دهد و آنها را برای محیط های سخت ایده آل می کند.
• ساختار سبک و فشرده این مدل شیرها امکان نصب آسان را فراهم می کند و وزن کلی سیستم را کاهش می دهد و آنها را در کاربردهایی که فضا محدود است محبوب می کند.
• شیرهای پروانه ای فلنجی قیمت مقرون به صرفه ای دارند.
• شیرهای پروانه ای نسبت به انواع دیگر شیرها به نگهداری کمتری نیاز دارند که در نهایت هزینه های نگهداری را کاهش می دهند.

برخی از مدل های شیر پروانه ای فلنجی در دمای بالای 400 درجه فارنهایت عملکرد خوبی ندارند و ممکن است نیاز به استفاده از متریال گران قیمت داشته باشد.

به طور کلی مزایای شیرهای پروانه ای فلنج دار بیشتر از معایب آنها است و این شیرها را به انتخابی محبوب در کاربردهای صنعتی با فشار بالا تبدیل می کند.

قیمت و خرید شیر پروانه ای فلنج دار

شیرهای پروانه ای فلنج دار برای ارائه عملکرد آب بندی بهتر و درجه بندی فشار بالاتر در مقایسه با سایر انواع شیر پروانه ای طراحی می شوند. به همین دلیل به طور گسترده ای در صنایع مختلف برای تنظیم و کنترل جریان سیالات مورد استفاده قرار می گیرند.

در برخی از کاربردها با دمای بالا ممکن است شیرها تخریب شوند یا عملکرد ضعیفی داشته باشند. شیرهای پروانه ای فلنجی به دلیل طراحی منحصر به فرد و خواص متریال در این کاربردها محبوب شده اند.

تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیرات ابزار دقیق و شیرآلات پایپینگ در کشور است. این شرکت جهت افزایش جهت کیفی صنایع مختلف شیر پروانه ای فلنج دار را با بهترین کیفیت و قیمت مناسب در انواع برندها و سایزهای گوناگون به فروش می رساند.

جهت کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت روز شیر پروانه ای فلنج دار با کارشناسان فنی و فروش ما در تماس باشید.
