توضیحات

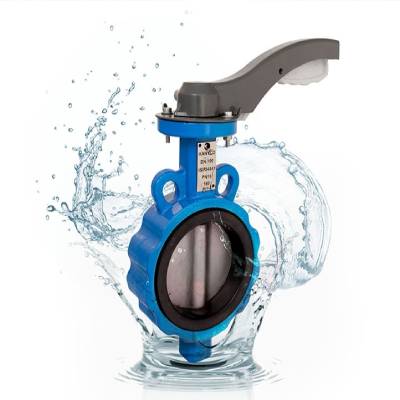

شیر پروانه ای ویفری (Wafer type) یکی از انواع مدل های شیرهای پروانه ای است که برای نصب و اتصال بین دو فلنج در خطوط لوله استفاده می شود.
این نوع شیر پروانه ای در سایزهای کوچکتر از 12 اینچ تولید می شود. شیر پروانه ای ویفری، به وسیله 4 نقطه اتصال داخل خط نصب می شود. با این حال، برای فشارهای بالا، استفاده از نوع ویفری توصیه نمی شود.
شیر پروانه ای ویفری چیست؟
شیر پروانه ای ویفری یک نوع از انواع شیر پروانه ای است که برای کنترل جریان مایع در خطوط لوله استفاده می شود. عملکرد این شیر بر اساس چرخش پروانه درون بدنه شیر است. این شیر برخلاف مدل لاگ تاپ در وسط پایپ وصل میشود و امکان نصب در انتهای پایپ را ندارد.
وقتی دیسک در حالت کلوز قرار دارد، جریان مایع قطع است و تمامی راه های عبور سیال بسته خواهد بود. وقتی دیسک یا همان پروانه به طور جزئی باز شود، جریان مایع شروع به عبور از یک فاصله مشخص می کند. وقتی دیسک به طور کامل باز شود، جریان مایع به طور کامل از شیر عبور می کند.
شیر پروانه ای ویفری دارای یک پروانه مسطح است که بین فلنج ها قرار می گیرد. ویفری بین فلنج ها قرار می گیرد و با استفاده از پیچ ها و مهره ها به فلنج ها متصل می شود. این نوع شیر بسیار سبک و کوچک است و برای فضاهای محدود مناسب است.
عملکرد شیر پروانه ویفری
عملکرد این ولو بسیار سریع و دقیق است. با چرخش پروانه به زاویه 90 درجه، جریان ماده به طور کامل بسته است و هیچ نفوذی از جریان ماده از شیر ممکن نیست. از ویژگی های عملکردی شیر پروانه ای ویفری می توان به سرعت باز و بسته شدن، دقت کنترل جریان، کم حجم بودن، قابلیت نصب و جداسازی آسان و هزینه اقتصادی اشاره کرد.
قابلیت تحمل دمایی و فشار آن بستگی به ساختار و مشخصات فنی هر نوع شیر دارد. در عموم، شیر های پروانه ای ویفری قابلیت تحمل دماهای بالا و فشارهای نسبتا زیاد را دارند. در مورد قابلیت تحمل دمایی، نسبت به جنس بدنه و محل قرارگیری شیر، معمولاً قابلیت تحمل دماهای بین -40 درجه سانتیگراد تا 200 درجه سانتیگراد را دارند.
مزایای شیر پروانه ای ویفری
شیر پروانه ای ویفری دارای مزایای زیادی است که آن را در بسیاری از کاربردها محبوب و مناسب می کند. برخی از مزایای این نوع شیر عبارتند از:
- سبک و کم حجم: این نوع شیر به دلیل طراحی ساده و سبک خود، کم حجم است و به راحتی قابل نصب و جداسازی است.
- عملکرد سریع: شیر پروانه در این نوع شیر به سرعت باز و بست می شود. که این امر به کنترل دقیق تر جریان کمک می کند و زمان و هزینه صرفه جویی می کند.
- مقاومت در برابر فشار: این تجهیز قادر به تحمل فشارهای بالا است و در برابر فشار وضعیت محکم و سازگاری بالایی دارد.
- کمترین افت فشار: این ولو برخلاف شیرهای سنتی، افت فشار کمتری دارد و جریان مایع را به طور موثرتری کنترل می کند.
- قابلیت استفاده در تنظیمات مختلف: این نوع شیر قابلیت استفاده در تنظیمات مختلف را دارد. و می تواند در صنایع مختلف از جمله نفت و گاز، شیمیایی، آب و فاضلاب و غیره استفاده شود.
- هزینه اقتصادی: خرید آن هزینه نصب و نگهداری کمتری نسبت به شیرهای سنتی دارد. و به همین دلیل می تواند انتخابی اقتصادی تر باشد. از این رو، به عنوان یک گزینه محبوب برای کنترل جریان مایع در صنایع مختلف مورد استفاده قرار می گیرد.

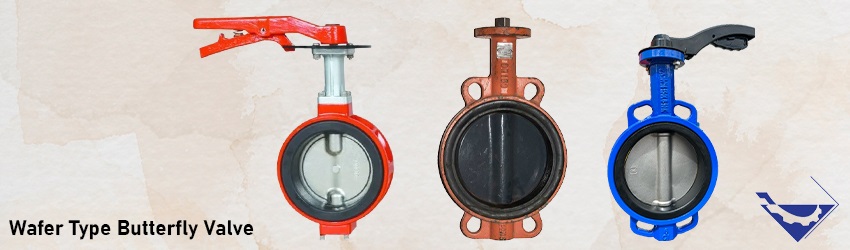

انواع شیر پروانه ای ویفری
شیرهای پروانه ای ویفری بر اساس معیارهای مختلفی مانند جنس بدنه، نوع عملگر و طراحی دیسک به انواع مختلفی تقسیم می شوند. در ادامه به معرفی انواع شیرهای پروانه ای ویفری می پردازیم:

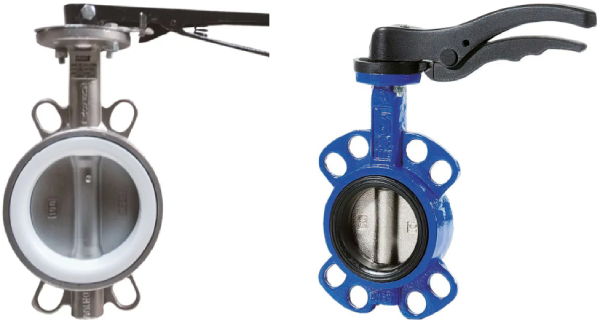

بر اساس جنس بدنه
- شیر پروانه ای ویفرتایپ فولادی: این نوع شیرها از فولاد A216WCB ساخته می شوند و برای کاربردهای صنعتی با فشار و دمای بالا مناسب هستند. این شیرها مقاومت خوبی در برابر خوردگی و سایش دارند و در صنایع نفت، گاز و پتروشیمی کاربرد گسترده ای دارند .
- شیر پروانه ای ویفرتایپ استیل: بدنه و دیسک این شیرها از استیل ساخته شده اند و برای سیالات خورنده، پرفشار و دماهای بسیار بالا مناسب هستند. این شیرها در صنایع غذایی، دارویی و شیمیایی استفاده می شوند.
- شیر پروانه ای ویفرتایپ چدنی: این شیرها دارای بدنه ای از جنس چدن هستند و برای سیالات با فشار و دمای متوسط مناسب می باشند. قیمت این شیرها نسبت به انواع دیگر مقرون به صرفه تر است .
- – شیر پروانه ای ویفرتایپ برنزی: این شیرها برای انتقال آب و سیالات غیرخورنده استفاده می شوند. بدنه آنها از برنز ساخته شده و مقاومت خوبی در برابر خوردگی دارند .

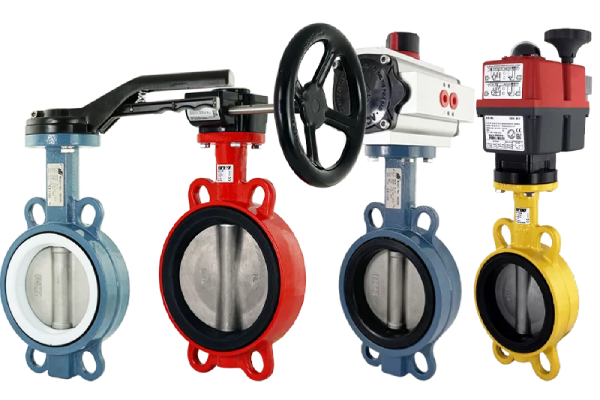

بر اساس نوع عملگر
- شیر پروانه ای ویفری دستی: این شیرها با استفاده از یک دسته یا چرخ دستی کنترل می شوند و برای سیستم های کوچک و کم فشار مناسب هستند. این شیرها هزینه کمتری دارند و نیازی به منبع انرژی خارجی ندارند .

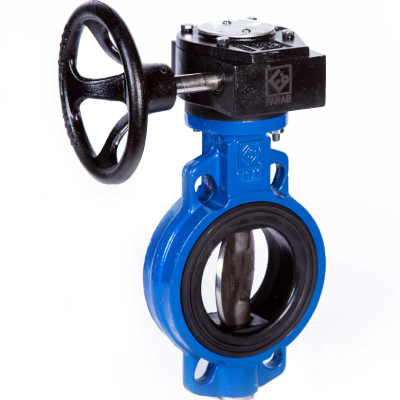

- شیر پروانه ای ویفری گیربکسی: برای شیرهای با قطر بزرگ تر و فشار بالاتر از گیربکس استفاده می شود تا نیروی کمتری برای چرخش دیسک نیاز باشد. این شیرها در سیستم های صنعتی بزرگ کاربرد دارند .
- شیر پروانه ای ویفرتایپ برقی: این شیرها با استفاده از موتورهای الکتریکی کنترل می شوند و برای سیستم های اتوماسیون شده مناسب هستند. این شیرها امکان کنترل از راه دور را فراهم می کنند .
- شیر پروانه ای ویفرتایپ پنوماتیک: این شیرها با استفاده از هوای فشرده عمل می کنند و برای سیستم هایی که نیاز به سرعت و دقت بالا در کنترل جریان دارند، مناسب هستند .
بر اساس طراحی دیسک
- شیر پروانه ای ویفری هم مرکز (Zero Offset): در این نوع شیرها، دیسک به صورت هم مرکز با بدنه قرار می گیرد و برای کاربردهای کم فشار و دمای پایین مناسب است. این شیرها معمولاً از سیت لاستیکی استفاده می کنند .
- دابل آفست (Double Offset): در این شیرها، دیسک نسبت به مرکز بدنه و محور چرخش دارای دو انحراف است. این طراحی باعث کاهش اصطکاک و افزایش عمر شیر می شود و برای کاربردهای با فشار و دمای بالا تریپل آفست (Triple Offset): این شیرها دارای سه انحراف در طراحی دیسک هستند و برای کاربردهای بسیار حساس با نیاز به آب بندی کامل و مقاومت در برابر سایش و خوردگی استفاده می شوند .
بر اساس نوع سیت
- شیر پروانه ای ویفری با سیت فلزی: این شیرها برای کاربردهای با دمای بالا و فشار زیاد مناسب هستند و مقاومت خوبی در برابر سایش و خوردگی دارند .
- با سیت انعطاف پذیر: این شیرها از مواد نرم مانند لاستیک یا تفلون برای سیت استفاده می کنند و آب بندی بهتری را فراهم می کنند، اما برای دماهای بالا مناسب نیستند .
کاربرد شیر پروانه ای ویفر تایپ
شیر پروانه ای ویفری در بسیاری از صنایع و کاربردها مورد استفاده قرار می گیرد. برخی از کاربردهای اصلی آن عبارتند از:
- صنایع نفت و گاز: کاربرد در صنایع نفت و گاز برای کنترل جریان مایعات مختلف مانند نفت خام، گاز طبیعی، آب شور و غیره استفاده می شود.
- صنایع شیمیایی: در صنایع شیمیایی، برای کنترل جریان محلول ها، مواد شیمیایی و مواد خوراکی استفاده می شود.
- صنایع آب و فاضلاب: این نوع شیر در صنایع آب و فاضلاب برای کنترل جریان آب شهری، فاضلاب، پساب و غیره استفاده می شود.
- صنایع غذایی: در صنایع غذایی برای کنترل جریان مایعاتی مانند شیرینی پزی، آبمیوه، لبنیات و غیره استفاده می شود.
- صنایع نیروگاهی: در نیروگاه ها، برای کنترل جریان آب خنک کننده، بخار و سوخت استفاده می شود.
- صنایع فرآوری غذا: در صنایع فرآوری غذا مانند کشتارگاه ها، کارخانه های آبمیوه و غیره، برای کنترل جریان مایعات مورد استفاده قرار می گیرد.
همچنین، در صنایع مختلف دیگری مانند صنعت داروسازی، صنعت کاغذ و مقوا، صنعت تولید محصولات پلاستیکی و غیره نیز استفاده می شود.
خرید شیر پروانه ای ویفری

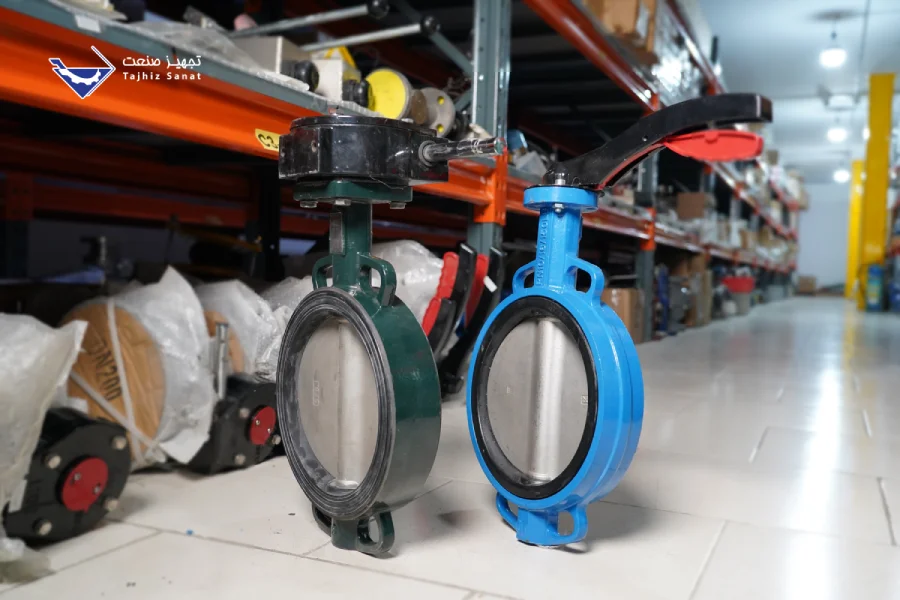

تجهیز صنعت وارد کننده و تامین کننده انواع شیر پروانه ای فولادی، چدنی و استیل. انواع شیر پروانه ای ویفری، لاگ و فلنج دار در انواع سایز ها در انبار این شرکت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
