فلومتر مگنتیک اندرس هاوزر 53P

فلومتر مغناطیسی اندرس هاوزر مدل PROMAG 53P مناسب اندازه گیری فلوی سیالات رسانای الکتریسیته میباشد. این فلومتر تا سایز “24 و تا رنج دبی عبوری m3/h 600 را اندازه گیری میکند.

توضیحات

فلومترهای مگنتیک اندرس هاوزر P53 بر اساس اصل اندازه‌گیری الکترومغناطیسی کار می‌کنند. این مدل از فلومترها برای اندازه‌گیری جریان مایعات درکاربردهای شیمیایی یا فرآیندی طراحی شده‌اند.

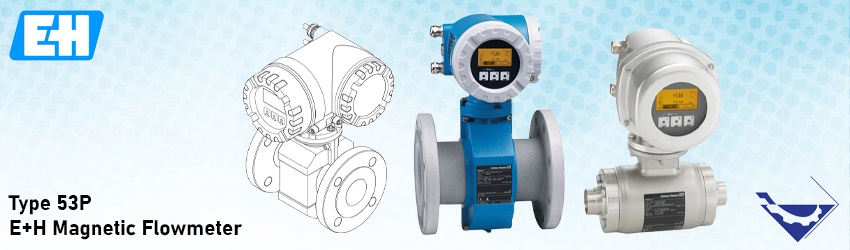

فلومتر مگنتیک اندرس هاوزر 53P



فلومترهای مگنتیک شامل دو الکترود است که در دو طرف لوله قرار می‌گیرند و یک میدان مغناطیسی متقاطع به وسیله‌ی یک المنت مغناطیسی در نزدیکی لوله ایجاد می‌شود. وقتی یک مایع هادی و رسانا از طریق لوله عبور می‌کند، سرعت جریان مایع تغییراتی در میدان مغناطیسی ایجاد می‌کند که باعث تولید ولتاژ الکتریکی در الکترودها می‌شود.



عملکرد فلومتر مگنتیک:

فلومتر مغناطیسی، یا مگنتیک فلومتر، یکی از پرکاربردترین انواع فلومترها در صنعت است. این فلومتر بر اساس قانون القای فارادی عمل می‌کند.

بر اساس این قانون، وقتی یک جسم هادی از درون یک میدان مغناطیسی عبور می‌کند، یک ولتاژ الکتریکی در جسم هادی القا می‌شود. بزرگی این ولتاژ به سرعت عبور جسم هادی از میدان مغناطیسی و قدرت آن میدان مرتبط است.

در فلومترهای مغناطیسی، ولتاژ تولید شده به صورت مستقیم با عوامل زیر مرتبط است: سرعت عبور جسم هادی از میدان مغناطیسی، عرض جسم هادی و قدرت میدان مغناطیسی.

در واقع، هرچه ولتاژ القایی بیشتر باشد، به معنای عبور سریع‌تر سیال از میدان مغناطیسی است. (رابطه قانون القای میدان مغناطیسی (E=kBDV) E نیروی الکترومغناطیسی یا ولتاژ تولید شده، Vسرعت رسانا، D عرض رسانا و B قدرت میدان مغناطیسی)فلومتر مغناطیسی به عنوان یک سنسور، میدان مغناطیسی تولید شده توسط سیال را اندازه‌گیری می‌کند.

این سیال می‌تواند هر نوع مایع، گاز یا جامدی باشد. فلومتر مغناطیسی دارای دقت، پایداری و قابلیت اعتماد بالاست و در صنایع مختلف برای اندازه‌گیری جریان سیال استفاده می‌شود. به عنوان مثال، در صنایع نفت و گاز، شیمیایی، آب و فاضلاب، نیروگاه‌ها و صنایع غذایی از فلومتر مغناطیسی استفاده می‌شود.

کاربردهای فلومتر الکترومغناطیسی:

فلومتر مغناطیسی، یکی از محبوب‌ترین انواع فلومترها در صنعت می باشند. این فلومتر بر اساس قانون القای فارادی عمل می‌کند.

طبق این قانون، وقتی یک جسم هادی از درون یک میدان مغناطیسی عبور می‌کند، یک ولتاژ الکتریکی در جسم هادی القا می‌شود. بزرگی این ولتاژ به سرعت عبور جسم هادی از میدان مغناطیسی و قدرت آن میدان مرتبط است.

یکی از مزایای بزرگ فلومترهای مغناطیسی، عدم نیاز به وجود هیچگونه جسم مکانیکی یا مانعی در مسیر عبور سیال است. به همین دلیل، این فلومترها هیچ افت فشاری در سیستم ایجاد نمی‌کنند. این ویژگی مهم برای کاربردهای مختلف این نوع فلومتر است.

فلومترهای مغناطیسی در موارد مختلفی کاربرد دارند. از جمله کاربردهای آن‌ها می‌توان به اندازه‌گیری جریان سیالات تمیز، سیالات بهداشتی، سیالات کثیف و فاضلاب، سیالات خورنده و ساینده و فاضلاب و دوغاب اشاره کرد. همچنین، با استفاده از فلومترهای مغناطیسی می‌توان جریان سیالات با خوردگی بالا مانند اسیدها و اکسیدهای کلسیم و دوغاب‌های ساینده را اندازه‌گیری کرد.

لازم به ذکر است که فلومترهای مغناطیسی فقط برای سیالاتی قابل استفاده هستند که دارای خاصیت رسانایی الکتریکی (هدایت الکتریکی) هستند. حداقل مقدار رسانایی الکتریکی برای سیال 50 میکروزیمنس بر سانتی‌متر است، به‌طوری‌که فلومتر بتواند مقدار فلوی سیال را اندازه‌گیری کند.

بنابراین، این فلومتر برای اندازه‌گیری جریان سیالات هیدروکربنی مانند نفت، بنزین، بخار و گاز مناسب نیست.

برای اندازه‌گیری مقدار فلو با استفاده از فلومتر مغناطیسی، برای سیالات تمیز و خالص، سرعت سیال بین 0.3 تا 10 متر بر ثانیه و حداقل سرعت برای سیالات کثیف حدود 3 متر بر ثانیه است.



عملکرد فلومتر مگنتیک اندرس هاوزر 53P:

نحوه عملکرد فلومتر مگنتیک اندرس هاوزر 53P به شرح زیر است:

  • ایجاد میدان مغناطیسی: با استفاده از یک المنت مغناطیسی، فلومتر یک میدان مغناطیسی متقاطع در نزدیکی لوله ایجاد می‌کند. این میدان مغناطیسی عمود بر جهت جریان مایع قرار می‌گیرد.
  • اندازه‌گیری ولتاژ: هنگامی که مایع هادی و رسانا از طریق لوله عبور می‌کند، سرعت جریان مایع تغییراتی در میدان مغناطیسی ایجاد می‌کند. این تغییرات سرعت باعث تولید ولتاژ الکتریکی در الکترودها می‌شود.
  • محاسبه جریان: با توجه به ولتاژ الکتریکی تولید شده در الکترودها، فلومتر می‌تواند جریان مایع را محاسبه کند. الگوریتم‌های خاصی برای تبدیل ولتاژ به جریان استفاده می‌شود.
  • خروجی و ارتباطات: فلومتر اندرس هاوزر 53P دارای خروجی آنالوگ و دیجیتال برای ارائه اطلاعات جریان و دیاگنوزی است. همچنین، این فلومتر قابلیت ارتباط با سیستم‌های کنترل و نظارت را از طریق پروتکل‌های مختلف مانند HART، Modbus و PROFIBUS دارد

فلومتر مگنتیک اندرس هاوزر 53P با استفاده از این اصل اندازه‌گیری الکترومغناطیسی، قادر به اندازه‌گیری دقیق جریان مایعات هادی و رسانا در فرآیندهای صنعتی است.



زمینه کاربردی فلومتر مگنتیک اندرس هاوزر 53P:

Promag P سنسوری است که برای کاربردهایی با بالاترین نیازها در صنایع مختلف بکار می رود. هنگام ترکیب با فرستنده یا ترنسمیتر Promag 53 که دارای کنترل لمسی، صفحه نمایش چهار خطی و قابلیت‌های گسترده مانند گزینه‌های نرم‌افزاری برای پر کردن و دوز، تمیز کردن الکترود و تشخیص پیشرفته است.

Promag 53P دقت بالاتری را در  اندازه‌گیری پیچیده ارائه می‌دهد. این سنسور به خصوص برای برنامه‌های شیمیایی و فرآیندی با مایعات خورنده و دماهای متوسط بالا طراحی شده است.



کاربردهای فلومتر مگنتیک اندرس هاوزر 53P:

فلومتر مغناطیسی Promag 53P برای اندازه‌گیری دوطرفه مایعات با حداقل هدایتی برابر با 5 μS/cm طراحی شده است. این فلومتر قابل استفاده در کاربردهای مختلفی است که شامل موارد زیر می‌شود:



 اسیدها و قلیاها: این فلومتر برای اندازه‌گیری جریان مایعات خورنده مانند اسیدها و قلیاها مناسب است.



 رنگ‌ها: می‌توان از آن برای اندازه‌گیری جریان رنگ‌ها استفاده کرد تا دوزینگ و نظارت دقیق انجام شود.



 پاستاها: فلومتر قادر به اندازه‌گیری جریان مواد لزج مانند پاستاها است و اندازه‌گیری قابل اعتماد و دقیقی را فراهم می‌کند.



آب و فاضلاب: این فلومتر مناسب برای اندازه‌گیری جریان آب و فاضلاب در برنامه‌های صنعتی و شهری است.



قابل ذکر است:

فلومتر مگنتیک قادر است جریان را تا 9600 متر مکعب در ساعت (42268 گالن در دقیقه) اندازه‌گیری کند و دمای مایع را تا +180 درجه سانتیگراد (356 درجه فارنهایت) تحمل کند. همچنین می‌تواند فشارهای فرآیندی تا 40 بار (580 پوند در اینچ مربع) را تحمل کند.

مواد آببندی مورد استفاده در فلومتر برای هرکاربرد به طور خاص انتخاب می‌شوند و گزینه‌هایی مانند PTFE و PFA در دسترس هستند.

فلومتر مغناطیسی Promag 53P مجوزهای منطقه خطرناک از جمله ATEX ، IECEx ، FM ، CSA ، NEPSI و TIIS را دارا است. این موضوع امنیت عملکرد آن را در محیط‌های قابل انفجار تضمین می‌کند.

از طریق پروتکل‌های ارتباطی مانند HART ، PROFIBUS DP / PA ، FOUNDATION Fieldbus و Modbus RS485 ، می‌توان به راحتی فلومتر را به سیستم کنترل فرآیند متصل کرد. این امکان را به شما می‌دهد تا انتگرال شدن ساده و نظارت از راه دور بر روی اندازه‌گیری‌های فلومتر را داشته باشید.



مشخصات فنی فلومتر مگنتیک اندرس هاوزر 53P :

مشخصات فنی فلومتر مغناطیسی Promag 53P عبارتند از:

  • دامنه قطر نامی: DN 15…600 (1/2″…24″)
  • حداکثر خطای اندازه‌گیری: ±0.2%
  • دامنه اندازه‌گیری: 0…9’600 m3/h
  • حداکثر فشار فرایند: PN10…40, Cl 150…300, JIS 10…20K, AS 2129 Table E, AS 4087 PN16
  • دامنه دمای محیط: -20…+60°C و -40…+60°C (optional)
  • دمای محیط: -40…+180°C یا (-40…+356°F)
  • درجه محافظت: IP 67 (NEMA 4x), IP 68 (NEMA 6P)
  • نمایشگر/عملیات: نمایشگر چهار خطی با نور پس زمینه، کنترل لمسی
  • خروجی‌ها: 4…20 mA, پالس/فرکانس ، خروجی رله یا ON/OFF و وضعیت یا Status
  • ورودی‌ها: وضعیت یا Status و ورودی جریان
  • ارتباط دیجیتال: HART, PROFIBUS PA, Profibus DP, FOUNDATION Fieldbus
  • مجوزهای منطقه خطرناک: ATEX, FM, CSA
  • ایمنی محصول: علامت CE, C-tick, EAC



مزیای فلومتر مگنتیک اندرس هاوزر 53P:

تنوع در کاربردها: این فلومتر دارای مجموعه‌ای گسترده از مواد تماسی (wetted part) با مایع است، که به شما امکان می‌دهد آن را در کاربردهای مختلف و با انواع مایعات استفاده کنید.

صرفه‌جویی انرژی در اندازه‌گیری فلو : با استفاده از فلومتر مغناطیسی، نیازی به محدود کردن مقطع متقاطع فلو نیست، بنابراین هیچ افت فشاری در سیستم شما ایجاد نمی‌شود و به این ترتیب مصرف انرژی نیز کاهش می‌یابد.

بی نیاز از نگهداری: فلومتر مغناطیسی فاقد قطعات متحرک است، بنابراین نیازی به تعویض یا تعمیر قطعات مکانیکی ندارید. این ویژگی به شما کمک می‌کند تا هزینه‌های نگهداری و تعمیرات را کاهش دهید.

کیفیت: فلومتر مغناطیسی مدل P53 دارای نرم‌افزاری است که امکاناتی مانند پر کردن و دوز دقیق مایعات را فراهم می‌کند. همچنین، این فلومتر دارای امکانات تشخیص پیشرفته است که به شما امکان می‌دهد وضعیت و عملکرد سیستم را به طور دقیق تشخیص داده و مشکلات محتمل را پیش بینی کنید. همچنین، امکانات تمیز کردن الکترود نیز برای حفظ دقت و عملکرد بهتر سنسور وجود دارد.

محاسبه آسان: فلومتر مغناطیسی مدل 53 Pدارای توتالایزرهای دوجهته است که به شما امکان می‌دهد به راحتی جریان و حجم مایع را محاسبه کنید.

ریکاوری خودکار داده‌ها برای خدمات رسانی: این فلومتر دارای قابلیت بازیابی خودکار داده‌ها است، که به شما کمک می‌کند در صورت نیاز به خدمات رسانی و تعمیرات، داده‌های مورد نیاز را به طور ساده و سریع بازیابی کنید.



تجهیزصنعت تامین کننده و وارد کننده انواع فلومتر های مغناطیسی، کوریولیس و ورتکس شرکت اندرس هاوزر می باشد . انواع فلومتر های مگنتیک اندرس هاوزر در سایز های مختلف در انبار محصولات این شرکت موجود میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما در تماس باشید.
