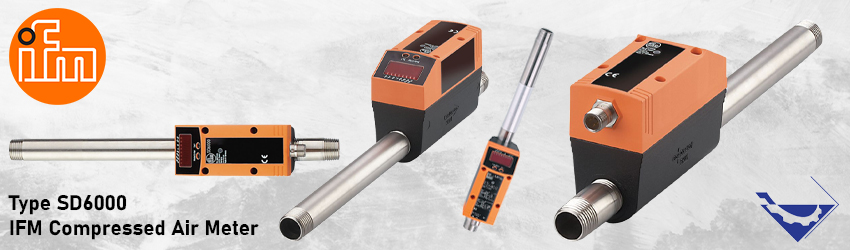

فلومتر SD6000 برند IFM

توضیحات

فلومتر SD6000 برند IFM، جهت اندازه گیری دبی (جریان) عبوری هوا و گازهای صنعتی  نظیر آرگون (Ar)، نیتروژن (N2) و هلیوم (He) در صنایع مختلفی مورد استفاده قرار می گیرد. فلومتر هوا SD6000 قابلیت اندازه گیری مقدار حجم عبوری گاز، مقدار مجموع فلوی عبوری Totalizer و همچنین اندازه گیری دمای گاز عبوری از فلومتر را دارد.

به عبارتی دیگر فلومتر SD6000 برند IFM چهار پارامتر مهم سرعت گاز عبوری، حجم گاز عبوری، مقدار گاز مصرفی و دمای متوسط سیال عبوری را اندازه گیری و نمایش می دهد.

اندازه گیری فلوی عبوری سیال مستقل از تغییرات فشار و دمای سیال، یکی از مزیت های بسیار بزرگ این نوع فلومتر محسوب می شود. زیرا سنسور داخلی این فلومتر، به طور همزمان دمای سیال را اندازه گیری می کند و تاثیرات آن را که منجر به تغییرات چگالی یا دانسیته سیال می شود در محاسبات فلوی عبوری در نظر می گیرد.

فلومتر SD6000 برند IFM

شرکت آلمانی IFM در زمینه طراحی و تولید اتوماسیون صنعتی و سیستم های کنترل تخصص دارد. آنها طیف وسیعی از محصولات را برای کاربردهای صنعتی، از جمله سنسورها، کنترل‌ کننده‌ ها و سیستم‌ هایی برای نظارت و کنترل فرآیندها تولید می‌ کنند.

فلومترهای IFM به طور خاص برای اندازه گیری دبی مایعات یا گازها در کاربردهای صنعتی طراحی می شوند. این فلومترها از فناوری های مختلفی مانند الکترومغناطیسی، اولتراسونیک، حرارتی یا ورتکس برای اندازه گیری دقیق و نظارت بر جریان مایعات یا گازها استفاده می کنند.

ویژگی ها و قابلیت های خاص فلومترهای آن بر اساس مدل و فناوری مورد استفاده متفاوت است. فلومترهای برند IFM معمولاً در صنایعی  از جمله آب و فاضلاب، نفت و گاز، شیمیایی و سیستم های HVAC به کار می روند. در ادامه به معرفی و بررسی ویژگی های یکی از انواع محبوب و پرمصرف فلومتر هوا SD6000 از برند IFM می پردازیم.

ویژگی های فلومتر SD6000 برند IFM

فلومتر SD6000 برند IFM حجم استاندارد هوای فشرده را در مصارف صنعتی نظارت می کند. همه نشانه ها برای جریان حجمی استاندارد مطابق با استاندارد DIN ISO 2533، یعنی جریان حجمی در 1013 hPa و 15 درجه سانتیگراد و رطوبت نسبی هوا 0٪ اعمال می شود. برخی دیگر از ویژگی های این مدل فلومتر هوا به شرح زیر است:

  • 1.اندازه گیری دقیق جریان حجمی گاز، مقدار مصرفی و دمای متوسط
  • 2.دقت بالا، تکرارپذیری و دینامیک اندازه گیری
  • 3.کاربرد برای تشخیص هوای فشرده در مصارف صنعتی
  • 4.دارای خروجی سوئیچینگ، خروجی آنالوگ و خروجی پالس
  • 5.نمایشگر LED چهار رقمی به وضوح قابل مشاهده
  • 6.عملکرد آسان از طریق دکمه ها یا تنظیم پارامتر از طریق IO-Link

این فلومتر فقط مناسب اندازه گیری فلوی عبوری هوا و سیالات گازی مطابق استاندارد ISO 8573-1 است. خروجی اطلاعات توسط I-O link و کابل بل خروجی RS485 و USB می باشد.

در جدول زیر مهمترین مشخصات فنی فلومتر SD6000 برند IFM ذکر می شود. جهت کسب اطلاعات فنی جزئی تر میتوانید به کاتالوگ این محصول مراجعه نمایید.

مدل فلومترفلومتر ترمال مس گازی مدل SD6000 برند IFM
محدوده اندازه گیری10 تا 1250 لیتر در دقیقه و  0.3 تا 103.6 m/s و 0.2 تا 75 m³/h
کلاس دقت± 2
حداکثر فشار مجاز 16 بار
اتصالاتصال رزوه ای R 1/2 DN15
دمای سیال0 تا 60+ درجه سانتی گراد
سیگنال خروجی2 تا سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ سیگنال پالس؛ IO-Link; (قابل تنظیم)
ولتاژ فرآیندی18 تا 30 ولت DC
زمان پاسخ گویی0.1; (dAP = 0)
متریال قسمت های در تماس با سیالفولاد ضد زنگ (304/1.4301)؛ FKM; شیشه سرامیک؛ PEEK GF30; پلی استر؛ آلومینیوم
درجه حفاظت بدنهIP 65

عملکرد فلومتر SD6000 برند IFM

جریان حجمی (Volumetric flow) توسط یک سیستم اندازه گیری کالریمتری کنترل می شود، سیگنال های اندازه گیری شده توسط الکترونیک ارزیابی می شوند.

دو سیگنال سوئیچینگ برای مقادیر حدی جریان حجمی را می تواند ارائه دهد(خروجی 1 و خروجی 2). همچنین یک سیگنال آنالوگ متناسب با جریان حجمی (4 تا 20 میلی آمپر) می تواند در خروجی 2 ارائه شود.

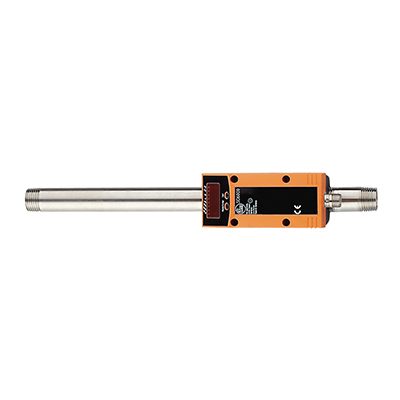

فلومتر SD6000 برند IFM

این فلومتر دارای یک کمیت سنج (Quantity meter) داخلی است که به طور مداوم مقدار جریان حجمی را جمع می کند. مجموع مربوط به مقدار مصرف فعلی از آخرین تنظیم مجدد است.

فلومتر مقدار کل هوای مصرف شده را هر 10 دقیقه ذخیره می کند. پس از قطع برق، این مقدار به عنوان قرائت فعلی فلومتر در دسترس است. اگر تنظیم مجدد (Reset) با کنترل زمان تنظیم شود، زمان سپری شده بازه ریست نیز ذخیره می شود.

نمایشگر فلومتر SD6000 برند IFM

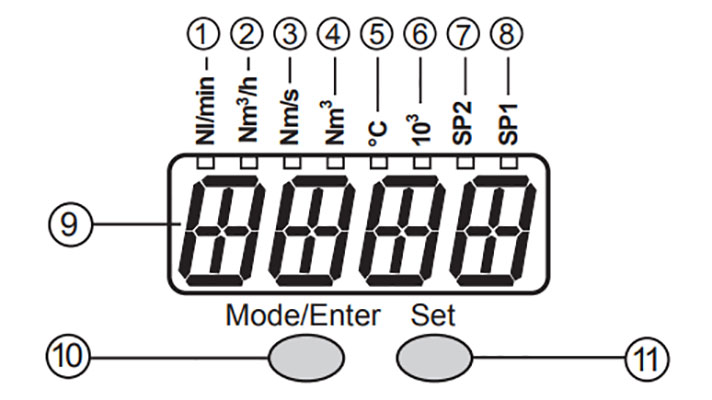

در تصویر زیر نمایشگر فلومتر SD6000 برند IFM قابل مشاهده است و در زیر قسمت های مختلف آن معرفی می شود:

نمایشگر فلومتر SD6000 برند IFM

  • LED 1 (سبز) = جریان حجمی جریان در لیتر در دقیقه استاندارد (Nl/min)
  • LED 2 (سبز) =جریان حجمی جریان در متر مکعب استاندارد در ساعت (Nm3/h)
  • LED 3 (سبز) = سرعت جریان در متر / ثانیه استاندارد (Nm/s)
  • LED 4 (سبز) و 6 (سبز) چشمک زن = مقدار مصرف شده قبل از آخرین تنظیم مجدد در 103 متر مکعب استاندارد (مقادیر > 9999 با استفاده از نماد 103 نمایان می شود)
  • LED 5 (سبز) = دمای متوسط ​​فعلی در درجه سانتیگراد
  • LED 7 (زرد) = وضعیت سوئیچینگ خروجی مربوطه (LED وضعیت ورودی را نیز با تنظیم مجدد خارجی فعال نشان می دهد)
  • LED 8 (زرد) = وضعیت سوئیچینگ خروجی مربوطه
  • 9: صفحه نمایش الفبایی، 4 رقمی / 10: دکمه Mode/Enter  و 11: دکمه تنظیم

نکات نصب فلومتر SD6000 برند IFM

قوانین و مقررات نصب و راه اندازی تجهیزات هوای فشرده باید رعایت شود. بنابراین فلومتر را مطابق جهت جریان (فلش روی دستگاه) در لوله قرار دهید. برخی دیگر از مکان های نصب این فلومتر در موارد زیر بیان می شود:

  • 1.پشت خشک کن cold dryer/ نزدیک بار
  • 2.اگر هوای فشرده از طریق لوله های موازی به لوله اصلی وارد شود، فلومتر باید در لوله اصلی نصب شود.
  • 3.نصب بعد از واحد تعمیر و نگهداری نیز امکان پذیر است.

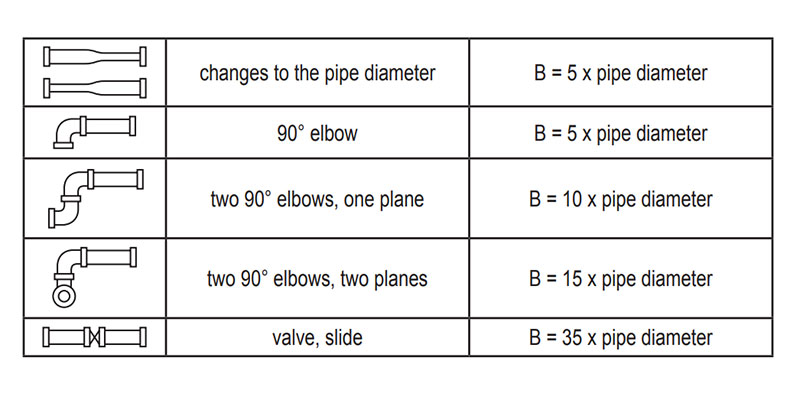

برای دستیابی به دقت اندازه گیری مشخص شده باید طول لوله ورودی و خروجی تعریف شده، سطح مقطع جریان تعریف شده، عمق نصب ثابت و موقعیت صحیح عناصر اندازه گیری رعایت شود. در صورت بروز اختلال در سمت ورودی، بخش های اضافی (B) در جدول زیر توصیه می شود:

نکات نصب فلومتر SD6000 برند IFM

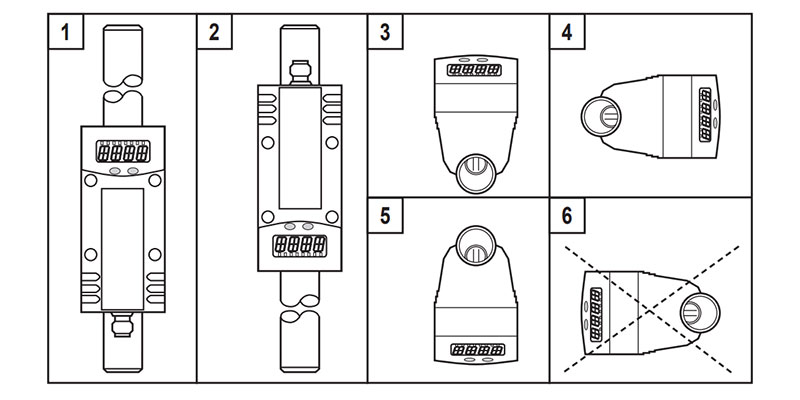

موقعیت های مجاز نصب، خط لوله عمودی در هر موقعیت (شکل 1، 2)، خط لوله افقی نصب به صورت عمودی (شکل 3، 5)، فلومتر در کنار، طول لوله سمت چپ (شکل 4). از موقعیت نصب فلومتر در شکل 6 (فلومتر در کنار، طول لوله سمت راست) اجتناب کنید. اگر سرعت جریان کم باشد دقت اندازه گیری کاهش می یابد.

نصب فلومتر SD6000 برند IFM

خرید فلومتر SD6000 برند IFM

اندازه گیری جریان عبوری سیالات در همه صنایع از اهمیت بالایی برخوردار است. به همین جهت تجهیزات و فلومترهای گوناگونی از برندهای مختلف تولید می شوند. هر یک با توجه به شرایط فرآیندی مانند چگالی، ویسکوزیته، دما و فشار فرآیند، نوع سیال، خروجی ها و پرتکل های ارتباطی انتخاب می شوند.

از این بین فلومترهایی که مخصوص اندازه گیری فلوی عبوری سیالات گازی و هوا می باشند بسیار حائز اهمیت هستند. این نوع فلومترها برای اندازه گیری حجم هوای مصرفی در یک سیستم، تشخیص میزان نشتی هوا و بسیاری از موارد دیگر به کار می روند.

بنابراین صنایع تهویه مطبوع، صنایع پنوماتیکی، صنایع آب و به طور کلی هر صنعتی که نیاز به تامین هوای فشرده و اندازه گیری آن دارد از این موضوع مستثنی نمی باشد.

تجهیز صنعت بزرگترین تامین کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. انواع فلومترهای حرارتی جرمی مخصوص اندازه گیری فلوی گازها و هوا، فلومتر های جرمی کوریولیس، فلومترهای مغناطیسی و ورتکس، انواع فلو سوئیچ و سایر تجهیزات کنترلی در انبار محصولات شرکت موجود است.

این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع و با توجه به اهمیت اندازه گیری جریان فلومتر SD6000 برند IFM را با بهترین کیفیت و قیمت مناسب به فروش می رساند. برای هماهنگی جهت بازدید از انبار محصولات شرکت تجهیز صنعت و استعلام از قیمت فلومتر SD6000 برند IFM و مشاوره فنی با کارشناسان فنی و فروش ما تماس بگیرید.
