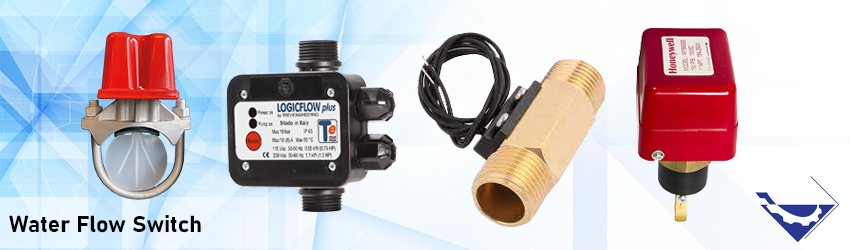

فلو سوئیچ آب

توضیحات

فلو سوئیچ آب (Water Flow Switch)، یک تجهیز پرکاربرد کنترلی و حفاظتی است که جهت نظارت و تشخیص جریان آب در فرآیندهای صنعتی مختلف مورد استفاده قرار می گیرد. این تجهیزات کنترلی پس از رسیدن به جریان از پیش تعیین شده (Set point) سیگنال قطع یا وصل (on/off) به سایر تجهیزات مانند پمپ ها ارسال می کند. این سیگنال برای راه اندازی آلارم ها، فعال کردن پمپ ها یا شروع سایر اقدامات به کار می رود.

فلو سوئیچ های آب در کاربردهای صنعتی و تجاری برای نظارت بر جریان آب و ایجاد اقدامات یا آلارم‌ها بر اساس میزان جریان یا عدم وجود جریان طراحی می شوند.

فلو سوئیچ یا سوئیچ جریان آب در کاربردهای مختلفی نظیر سیستم‌های حفاظت در برابر آتش، چیلرها، اسپرینکلرها، پمپ ها، فرآیندهای صنعتی و سیستم‌ های پایپینگ برای کنترل و نظارت بر جریان آب استفاده می شود.

فلوسوئیچ های آب برای عملکرد در محدوده نرخ جریان خاصی بر حسب گالن بر دقیقه (GPM) یا لیتر بر دقیقه (LPM) طراحی می شوند. در نظر داشته باشید که محدوده سرعت جریان با توجه به اندازه و کاربرد سوئیچ متفاوت است. در ادامه این مطلب به معرفی انواع، کاربردها و پارامترهای مهم خرید فلو سوئیچ آب می پردازیم.

انواع فلو سوئیچ آب

سوئیچ های جریان آب در انواع فراوانی برای کاربردهای مختلف طراحی می شوند. اکثر سوئیچ هایی که برای مایعات تولید می شوند را میتوان به عنوان سوئیچ جریان آب استفاده کرد. نوع سوئیچ جریان آب با توجه به کاربرد و نیازهای خاص متفاوت است. در ادامه برخی از انواع رایج فلوسوئیچ آب ذکر می شود:

1.فلو سوئیچ پدالی

این نوع فلوسوئیچ (Paddle Flow Switch) از یک پره یا تیغه تشکیل می شود که در مسیر جریان آب قرار می گیرد. هنگامی که سرعت جریان به حد معینی می رسد، تیغه می چرخد و سوئیچ را فعال می کند.

کاربردهای این فلوسوئیچ شامل کنترل جریان آب در دیگ بخار، سیستم‌های تهویه مطبوع، کنترل دمپرها بر اساس جریان، و محافظت از تجهیزات مانند پمپ‌ ها، موتورها، چیلرها، سیستم‌ های خنک‌کننده و اطفاء حریق است.

سوئیچ‌ های جریان آب برای اندازه‌گیری مداوم و مطمئن نرخ جریان بسیار مناسب می باشند. اما به دلیل سایش قطعات دائماً متحرک به تعمیر و نگهداری دوره‌ای نیاز دارند.

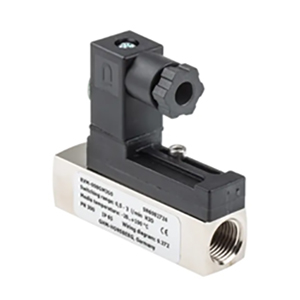

2.فلوسوئیچ پیستونی

این نوع فلوسوئیچ (Piston Flow Switch) از یک پیستون و یک فنر تشکیل شده است. در واقع سوئیچ جریان پیستونی از مکانیزم پیستون استفاده می کند که در پاسخ به جریان آب حرکت می کند. حرکت پیستون سوئیچ را فعال می کند.

به عبارت بهتر پیستون با جریان سیال به حرکت در می‌ آید و سیستم را کنترل می‌ کند در نهایت فنر پیستون را به حالت اولیه بر می‌ گرداند.

3.فلوسوئیچ التراسونیک

فلو سوئیچ های التراسونیک (Ultrasonic Flow Switch) از امواج اولتراسونیک برای اندازه گیری جریان آب استفاده می کنند. آنها سیگنال های التراسونیک را در سراسر مسیر جریان آب منتشر می کنند و تغییرات در سیگنال ناشی از جریان را تشخیص می دهند. هنگامی که جریان به یک مقدار تعیین شده (Set point) می رسد، سوئیچ فعال می شود.

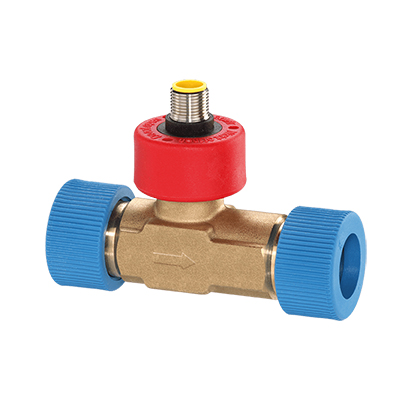

4.فلوسوئیچ توربینی

سوئیچ های جریان توربینی (Turbine Flow Switch) از یک توربین استفاده می کنند که مستقیماً در مسیر جریان آب قرار می گیرد. هنگامی که آب از طریق لوله جریان می یابد، توربین می چرخد ​​و سرعت چرخش متناسب با سرعت جریان حجمی است.

حرکت چرخشی توربین توسط یک سنسور تشخیص داده می شود که در نهایت سیگنال الکتریکی برای نشان دادن جریان تولید می کند. همچنین این تجهیزات معمولاً در سیستم های تهویه HVAC، دیگ بخار و سیستم های حفاظت در برابر آتش برای نظارت بر جریان آب به کار می روند.

توجه داشته باشید که فلوسوئیچ های توربینی تحت تأثیر ویسکوزیته و ذرات جامد موجود در سیال قرار می گیرند. همچنین بازرسی و تمیز کردن دوره ای توربین ممکن است برای حفظ عملکرد مطلوب ضروری باشد.

فلو سوئیچ پمپ آب چیست؟

فلو سوئیچ ها نقش مهمی در محافظت از پمپ های آب در برابر آسیب احتمالی و اطمینان از عملکرد صحیح آنها ایفا می کنند. هنگامی که نرخ جریان بالاتر یا کمتر از نرخ جریان ست پوینت برسد سوئیچ جریان فعال می شود  که می تواند پمپ را برای افزایش یا کاهش فشار خط راه اندازی یا خاموش کند.

فلو سوئیچ ها اغلب برای محافظت از پمپ های آب در برابر عملکرد در شرایط با جریان ناکافی استفاده می شوند. هنگامی که جریان به کمتر از حد معینی می رسد که نشان‌ دهنده یک مشکل بالقوه مانند گرفتگی لوله یا آب کم است. سوئیچ جریان می‌ تواند پمپ را غیرفعال کند یا زنگ هشدار را آلارم دهد و از آسیب‌های ناشی از جریان خشک یا جریان ناکافی جلوگیری کند.

این ویژگی به اپراتورها در مورد مشکلات احتمالی مانند نشت، انسداد یا نقص سیستم هشدار می دهد. علاوه بر این تشخیص و پاسخ به موقع شرایط جریان غیرعادی به ایمنی سیستم کمک می کند و از خطرات و هزینه های مازاد جلوگیری می کند.

فلو سوئیچ آب در چیلرها

چیلرهای صنعتی از انواع مختلفی از سیالات در فرآیند خنک سازی استفاده می کنند که رایج ترین آنها آب یا هوا است. اما چیلرهای آبی بسیار کارآمدتر از مدل های هوا می باشند زیرا توانایی آب در دفع گرما بسیار بیشتر از هوا است.

به بیان دیگر چیلرها سیستم‌ های خنک‌کننده‌ای هستند که گرما را از یک سیال (معمولاً آب یا مخلوطی از آب و گلیکول) حذف می‌کنند و سیال سرد شده را برای خنک کردن فرآیندها یا فضاهای مختلف به گردش در می‌ آورند.

سوئیچ های جریان آب در چیلرها اطمینان حاصل می کنند که جریان آب کافی از طریق بخش های کندانسور چیلر حفظ می شود. آنها نرخ جریان آب را کنترل می کنند و بازخوردی را به سیستم کنترل چیلر ارائه می دهند.

اگر جریان از یک حد معینی پایین بیاید که نشان دهنده یک مشکل بالقوه مانند انسداد یا خرابی پمپ است. سوئیچ جریان می تواند زنگ هشدار را ایجاد کند یا چیلر را خاموش کند تا از آسیب جلوگیری شود.

فلو سوئیچ ها در بهینه سازی انرژی در سیستم های چیلر نقش دارند. این تجهیزات با نظارت و حصول اطمینان از نرخ جریان مناسب به حفظ عملکرد چیلر در شرایط فرآیندی کمک می کنند. این امر موجب به حداکثر رساندن راندمان خنک کننده و به حداقل رساندن مصرف انرژی می شود.

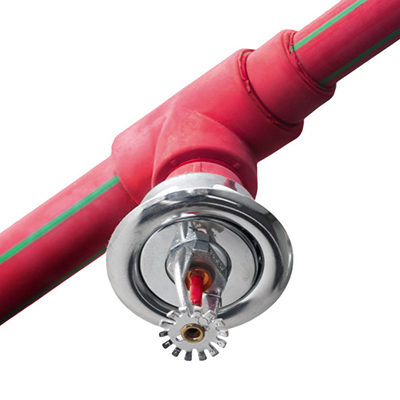

فلو سوئیچ آب در اسپرینکلرها

سوئیچ های جریان آب اجزای حیاتی در سیستم های اسپرینکلر آتش نشانی هستند که عملکرد مناسب و نظارت بر جریان آب را تضمین می کنند.

سوئیچ های جریان آب در سیستم های اسپرینکلر جریان آب را از طریق لوله های اسپرینکلر آتش نشانی تشخیص می دهند. آنها معمولاً در خط اصلی تامین آب یا در نقاط استراتژیک سیستم نصب می شوند. هنگامی که آب از طریق لوله ها جریان می یابد فلو سوئیچ را فعال می کند.

علاوه بر این سوئیچ های جریان نقش مهمی در فعال سازی اعلام حریق دارند. هنگامی که جریان آب تشخیص داده می شود، که نشان دهنده فعال شدن اسپرینکلر به دلیل یک رویداد آتش سوزی است. سوئیچ جریان سیگنالی را به پنل کنترل اعلام حریق ارسال می کند.



این سیستم اعلام حریق را فعال می کند، به افراد هشدار می دهد و اقدامات مناسب واکنش اضطراری را آغاز می کند. اکثر سوئیچ‌ های جریان برای این کاربرد به گونه ای طراحی می شوند که دارای یک تایمر تاخیری هستند.

در واقع تنها زمانی سیگنال اضطراری را ارسال می‌ کنند که جریان پیوسته برای یک دوره زمانی مشخص تشخیص داده شود. سوئیچ های جریان آب را به گونه ای انتخاب کنید که به طور خاص برای کاربردهای اسپرینکلر آتش نشانی طراحی و با استانداردهای ایمنی قابل اجرا مطابقت داشته باشد.

این سوئیچ های جریان باید بر اساس دستورالعمل های سازنده و کدهای آتش محلی محلی نصب و نگهداری شوند تا از عملکرد مناسب و قابلیت اطمینان آنها در سیستم های حفاظت در برابر آتش اطمینان حاصل شود.

کاربردهای فلو سوئیچ آب

سوئیچ جریان آب یکی از اجزای ضروری در صنایع مختلف است. به طور کلی در صنایعی که نظارت و کنترل جریان آب برای ایمنی، کارایی و عملکرد صحیح سیستم حائز اهمیت می باشد از جمله سیستم های اسپرینکلر آتش نشانی، سیستم های دیگ بخار، سیستم های HVAC و بسیاری از فرآیندهای صنعتی دیگر کاربرد دارند.

فلو سوئیچ های آب در صنایع و فرآیندهای صنعتی گوناگونی کاربرد دارند. برخی از کاربردهای متداول فلو سوئیچ آب به شرح زیر است:

سیستم های تهویه HVAC:

سوئیچ های جریان آب در سیستم های گرمایش و تهویه مطبوع (HVAC) برای نظارت بر جریان آب استفاده می شوند. آنها می توانند شرایطی مانند جریان کم، عدم جریان یا جریان بیش از حد، ایجاد زنگ هشدار یا خاموش کردن سیستم را برای جلوگیری از آسیب به سایز تجهیزات تشخیص دهند.

سیستم های اسپرینکلر آتش نشانی:

سوئیچ های جریان آب نقش مهمی در سیستم های اسپرینکلر آتش نشانی دارند. آنها جریان آب را در لوله های اسپرینکلر کنترل می کنند و هشدارها را فعال می کنند. هنگامی که جریان آب تشخیص داده می شود، سیستم های اطفاء حریق را فعال می کنند که نشان دهنده آتش سوزی بالقوه است.

سیستم های تصفیه آب:

فلو سوئیچ ها در تصفیه خانه های آب برای نظارت بر جریان آب در مراحل مختلف فرآیند تصفیه استفاده می شوند. آنها می توانند به اطمینان از نرخ جریان ثابت، تشخیص گرفتگی یا انسداد کمک کنند و در صورت انحراف جریان از محدوده مورد نظر، آلارم یا هشدار را ایجاد کنند.

حفاظت از پمپ ها:

سوئیچ های جریان آب اغلب برای محافظت از پمپ ها در برابر آسیب های ناشی از کارکرد خشک یا جریان ناکافی به کار می روند. هنگامی که جریان به کمتر از یک آستانه تنظیم شده می رسد، سوئیچ می تواند پمپ را غیرفعال کند تا از گرمای بیش از حد یا خرابی مکانیکی جلوگیری کند.

پارامترهای مهم خرید فلوسوئیچ آب

فلوسوئیچ‌ های آب وظیفه کنترل جریان آب را بر عهده دارند و با تشخیص وجود یا عدم وجود جریان، سیگنال قطع یا وصل را به تجهیزات دیگر ارسال می‌ کنند. قیمت سوئیچ های جریان آب با توجه به تنوع و برندهای گوناگون متفاوت می باشد. برخی از مهمترین پارامترهای خرید فلو سوئیچ آب در موارد زیر بیان می شود:

• 1.نوع فلو سوئیچ
• 2.برند سازنده
• 3.متریال سنسور، بدنه و اتصالات
• 4.نوع نصب و سایز اتصالات
• 5.بازه عملکردی سوئیچ
• 6.سایز خط لوله
• 7.دما و فشار فرآیندی
• 8.مشخصات الکتریکی کنتاکت
• 9.حداکثر رنج جریان
• 10.درجه حفاظتی بدنه و تاییدیه ضد انفجار

خرید و قیمت فلوسوئیچ آب

تجهیز صنعت بزرگترین و برترین تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع گوناگون انواع فلو سوئیچ آب را از برندهای معتبر با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت فلوسوئیچ آب با کارشناسان فنی و فروش ما تماس بگیرید.
