لول ترانسمیتر راداری رزمونت مدل 3300

توضیحات

لول ترانسمیترهای راداری  radar transmitter level برند روزمونت Rosemount در سری های زیر تولید می شوند:

در نوع  Guided Wave Radar Transmitters  دارای این سری ها می باشد:

• 3300 GRW
• 3301 GRW
• 3302 GRW
• 3308 GRW
• 5300 GRW

و در نوع غیر تماسی Non-contact دارای این سری ها می باشند:

• 5408
• 5900C
• 5900S
• 1408A
• 1208
• 3408



در اینجا ابتدا به توضیح کامل نحوه عملکرد ترانسمیترهای راداری می پردازیم و سپس سری منظور را معرفی خواهیم کرد:

روش راداری یکی از روش های پرکاربرد اندازه گیری در حوزه ی سطح است و جزوه امواج الکترومغناطیسی طبقه بندی میشود، امواج الکترومغناطیسی از سطح یک آنتن به سطح سیال تابیده می شود در اثر رفلکت یا برگشت فرکانش تغییر خواهد کرد به کمک این تغییر فرکانس می توان به راحتی سطح سیال را سنجید.

این روش یکی از پرکاربردترین روش با دقت اندازه گیری بالا می باشند در این روش امواج ارسالی تا زمانیکه به یک ضریب گذر دهی مناسب نرسد به راه خود ادامه می دهد و وقتی به مقداری بیش از 1.8 (۱.۸ < ε_r) رسید بازتابیده می شود  و از مزیت های این روش این است که گرد و غبار و بخار غیره روی اندازه گیری آن تاثیر نمی گذارد.

انواع ترانسمیتر سطح راداری

ترانسمیترهای سطح راداری به دو نوع تماسی (contact) و غیرتماسی (Non-contact) تقسیم‌بندی می‌شوند.

در ترانسمیترهای راداری غیرتماسی هیچ تماس مستقیمی بین ترانسمیتر سطح و سیال فرایند وجود ندارد و ترانسمیتر از یک آنتن برای ارسال امواج رادار به درون سیال و دریافت انعکاس آن‌ها از سطح سیال بهره می برد.

در ترانسمیتر سطح راداری تماسی، از یک پروب یا سیم استفاده می‌شود که با سیال فرایند درون تانکر یا مخزن در تماس است. در واقع از پروب یا سیم به عنوان هدایت‌کننده امواج به درون سیال و نیز بازگشت یا انعکاس آن‌ها از سطح سیال به ترانسمیتر استفاده می‌شود.

ترانسمیترهای سطح راداری تماسی

در ترانسمیتر سطح راداری تماسی، از یک Rod یا کابل برای انتقال سیگنال به درون مخزن سیال استفاده می‌شود . ترانسمیترهای سطح راداری تماسی خود به دو نوع زیر تقسیم می شوند:

ا-هدایت‌کننده امواج (Guided Wave Radar) یا GWR

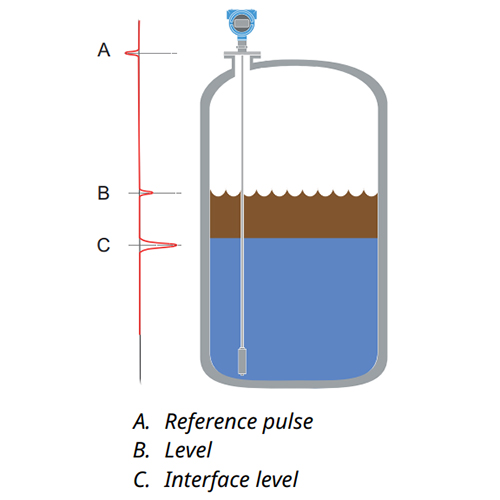

ترانسمیتر GWR پالس‌های الکترومغناطیسی با فرکانس بالا و دامنه پایین را از طریق پروب یا سیم به درون مخزن سیال ارسال می‌کند و سپس دامنه امواج منعکس‌شده بازگشتی را بررسی می‌کند. دامنه امواج بازگشتی به ثابت دی‌الکتریک سیال منعکس کننده امواج بستگی دارد. هرچقدر ثابت دی‌الکتریک سیال بزرگ‌تر باشد، دامنه امواج بازتاب شده نیز بزرگ‌تر خواهد بود.

2- سنسور اختلاف فاز (Phase Difference Sensor) یا PDS تقسیم می‌شوند:



ترانسمیترهای سطح راداری غیرتماسی

در ترانسمیترهای راداری غیرتماسی بین ترانسمیتر سطح و سیال فرایند هیچ تماس مستقیمی وجود ندارد و از یک آنتن برای ارسال امواج رادار به درون سیال و دریافت انعکاس آن‌ها از سطح سیال استفاده می‌شود. که به دو نوع FMCW و پالسی تقسیم می‌شوند.

روش های اندازه گیری سطح راداری غیرتماسی :

• 1- رادارهی پالسی
• 2-رادارهای فرکانسی پیوسته FMCW

نحوه ی عملکرد نوع رادارپالسی به این گونه است که ابتدا موجی در 1ns ارسال می شود و به تعبیری در 500ns استراحت می کند تا در نهایت امواج برگشتی به ترانسمیتر ارسال شود که بدین ترتیب پی به ارتفاع خواهیم برد.لازم به ذکر است که این روش برای مخازن با ارتفاع کوچک مناسب می باشند چون در فاصله کم امواج با سرعت بالا عمل می کنند بنابراین برای مخازن با ارتفاع نهایت 45 متر به کار گرفته می شوند.



برای ارسال امواج الکترو مغناطیسی حتما نیاز به یک آنتن داریم، وجود آنتن یکی از پارامترهای جداناپذیر استفاده از این روش اندازه گیری خواهد بود. رادار ها دارای انواع مختلف و شکل های مختلفی دارند که هر کدارم بابت یک نوع اندازه گیری خاص از آنها استفاده می شود در ادامه انواع مختلف رادارها اشاره خواهد شد.

این نوع روش اندازه گیری دارای دقت بالایی می باشد و برخلاف روش اولتراسونیک در کیس هایی که گرد و غبار، خاک یا بخار حاصل از تبخیرو …که ضریب گذردهی آنها کمتر از 1.8 (۱.۸ > ε_r) می باشد هیچ تاثیری روی دقت اندازه گیریشان نمی گذارد و به جرأت می توان گفت در جاهایی که دقت اندازه گیری بیشتر مورد تاکید است استفاده می شوند.

علاوه بر این رادارها خیلی وابسته به دما و فشار نیستند در دماها و فشار های مختلف میتوان از سنسور های استفاده کرد و عملا هیچ گونه محدودیتی بابت نوع شرایط پروسسی که در داخل سیال است نخواهیم داشت.

این نوع لول ترنسمیتر در در ارتفاع های مختلف می توان از آن استفاده کرد و بعضا تا حدود 70 متر می توان از این اردار استفاده کرد و سطح را سنجید. از لحاظ قیمت هم جزوه محصولات گران قیمت به شمار می رود.



انواع آنتن های لول ترانسمیتر  :

• شیپوری Horn
• میله ای Rod
• تخته ای Planner
• سهموی وارParabolic



حال در اینجا ما به معرفی لول ترانسمیتر راداری رزمونت مدل 3300 می پردازیم:

 این سری در دو تایپ 3301 GRW و 3302 GRW  ارائه می گردد در واقع لول ترانسمیتر راداری رزمونت مدل 3300 یکی از محصولات برند روزمونت است که این شرکت زیر مجموعه هولدینگ بزرگ امرسون میباشد. در ابتدا برای آشنایی با لول ترانسمیترهای راداری بهتر است در نگاهی کلی این تجهیزات را مورد بررسی قرار دهیم.



شایان به ذکر است که اندازه گیری سطح با بکارگیری امواج راداری، یکی از روشهایی است که معمولا برای فوصل طولانی، مخازنی که در آن ها محدودیت نصب وجود دارد و البته برای سیالاتی که دارای ویژگی های خاصی هستند، بکار میرود. رنج اندازه گیری در این روش بالا است و دلیل آن این است که امواج راداری دراین روش برای سنجش میزان سطح بکار میرود.

موج راداری یک موج از جنس الکترومغناطیسی است که دارای برد بسیار بالایی است و از هر ماده ای تاثیر نمی پذیرد. دلیل بالا بودن رنج ابزارهای اندازه گیری سطح راداری همین مورد است.

تفاوت لول ترانسمیتر راداری و ترانسمیتر سطح اولتراسونیک

شباهت این دو تجهیز در این است که هر دو میزان سطح را میتوانند به صورت غیر تماسی بسنجند. اما باید خاطر نشان کرد امواج اولتراسونیک امواجی مکانیکی هستند که هم از عوامل محیطی و هم از دیوارهای مخزن تاثیر میپذیرند.

بنابراین هم محدودیت فاصله و هم محدودیت نصب دارند. در ترانسمیترهای راداری چنین محدودیت هایی وجود ندارد؛ اما در مقابل ضریب دی الکتریک سیال باید از یک حدی بالاتر باشد.

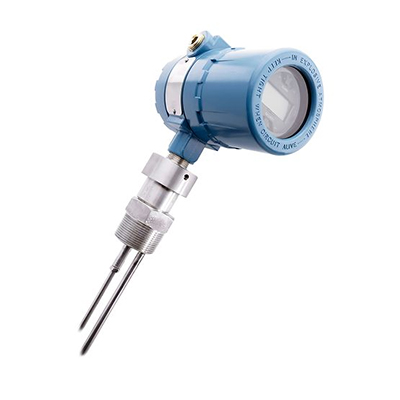

لول ترانسمیتر راداری رزمونت مدل 3300

لول ترانسمیتر راداری رزمونت مدل 3300 که یک ترانسمیتر سطح راداری هدایت شونده است، برای سنجش سطح و تداخل سیالات در مخرن، یک انداره گیری قابل اعتماد و مقرون به صرفه برای کاربردهای مایع فراهم می کند. Rosemount 3300 فاقد قطعات متحرک است، نیازی به کالیبراسیون ندارد و عملا تحت تاثیر شرایط فرآیند قرار نمی گیرد.

مشخصات فنی ترانسمیتر سطح راداری رزمونت مدل 3300

در این قسمت به بررسی برخی مشخصات لول ترانسمیتر راداری رزمونت مدل 3300 میپردازیم.



• فشار کاری (Operating Pressure)

از وکیوم کامل تا 40bar



• دمای کاری

-40 to 150°C



• پروتکل های ارتباطی

4-20 mA/HART™, Modbus®



• انواع پراب

میله هدایتگر تکی (Rigid single lead)، میله هدایتگر چند قسمتی (Segmented single lead)، هدایتگر انعطاف پذیر تکی (Flexible single lead)، هدایتگر انعطاف پذیر دوقلو (Flexible twin lead)، میله هم محور (Coaxial) و پراب دارای پوشش PTFE (PTFE coated probes).



• شرایط مرجع برای این تجهیز

پراب هدایتگر دوقلو، آب با دمای 25 درجه سانتی گراد



• دقت مرجع

5 میلی متر برای پراب های کمتر از 5 متر

برای پرابهای میله ای بیشتر از 5 متر 0.1 درصد از بازه اندازه گیری

برای پرابهای انعطاف پذیر بیشتر از 5 متر 0.15 درصد از کل بازه



• تکرار پذیری

± 0.04 in. (1 mm)



• اثر دمای محیط

کمتر از 0.01 درصد از بازه در هر یک درجه سانتی گراد



• متریال های بدنه

میتواند شامل ترکیب پلی اورتان و روکش آلومینیوم (کد A) یا فولاد ضد زنگ باشد (کد S)



• گواهی ضد انفجاری

براساس کد سفارش دارای گواهی ATEX Flameproof، ATEX Intrinsic Safety، IECEx Flameproof، IECEx Intrinsic Safety.



• ضریب دی الکتریک سیال

این ضریب در سیال براساس نوع پراب میتواند از حداقل 1.5 تا حداقل 7.5 باشد.



• اتصالات

عموما از نوع فلنجی



• منبع تغذیه

11 – 42 Vdc



در اینجا می توان به لینک دانلود دیتا شیت این سری دسترسی پیدا کرد.
