لول ترانسمیتر راداری رزمونت مدل 5400

توضیحات

لول ترانسمیتر راداری رزمونت مدل 5400



اندازه گیری سطح بوسیله ترانسمیتر های سطح راداری یکی از روش های بسیار دقیق میباشد. ترانسمیتر راداری رزمونت 5400 با ارسال امواج الکترومغناطیسی با طول موج کوتاه به سطح سیال، و محاسبه فاصله زمانی بین این ارسال و دریافت امواج، ارتفاع مایع داخل مخازن را بطور پیوسته و غیر تماسی اندازه گیری میکند.

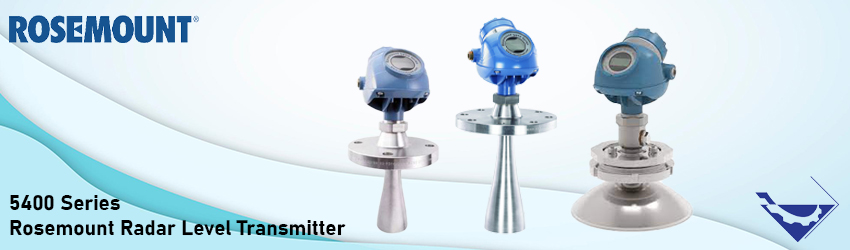

لول ترانسمیتر راداری رزمونت مدل 5400 بنر

بطور خلاصه لول ترانسمیتر راداری رزمونت مدل 5400 دارای ویژگی های زیر میباشد:



  • اندازه گیری سطح با لول ترانسمیتر روزمونت 5400 باعث افزایش ایمنی فرآیند خواهد شد.
  • قابلیت اندازه گیری سطح در بسیاری از کاربرد ها و فرآیند ها حتی جامدات.
  • تعمیرات و نگهداری حداقلی و بدون نیاز به کالیبراسیون.
  • قابل استفاده در انواع مخازن ذخیره سازی و مخازن بارگیری

ترانسمیتر های سطح راداری یکی از تجهیزات بسیار دقیق و کاربردی برای سنجش ارتفاع داخل مخازن در کاربرد های صنعتی و حساس میباشند. امواجی که این ترانسمیتر ها ارسال میکنند بر خلاف امواج التراسونیک که مکانیکی بودند، از امواج رادیویی راداری (الکترومغناطیسی) محسوب میشوند. بنابراین شرایط محیطی و مکانیکی تاثیر بسیار کمی روی دقت اندازه گیری این نوع ترانسمیتر ها خواهد داشت و عواملی نظیر گرد و غبار یا کف کمترین تاثیر را روی دقت اندازه گیری آنها خواهد داشت.

برای لول ترانسمیتر های راداری، ثابت دی الکتریک (er) اصلی ترین پارامتر و ویژگی سیال میباشد.  چراکه امواج راداری دارای طول موج ها بسیار کوتاهی میباشند و از بسیاری از سطح سیالات عبور کرده و بازتاب پبدا نمیکنند. به همین جهت برای اندازه گیری سطح سیالات به وسیله ترانسمیتر های سطح راداری باید به ضریب گذردهی آنها توجه نمود تا امواج راداری بتوانند بعد از تابیدن به سطح سیال بازتاب مناسب پیدا کنند و به ترانسمیتر بتواند آنها را دریافت کند.(حداقل ضریب دی الکتریک برای مایعات 1.4)

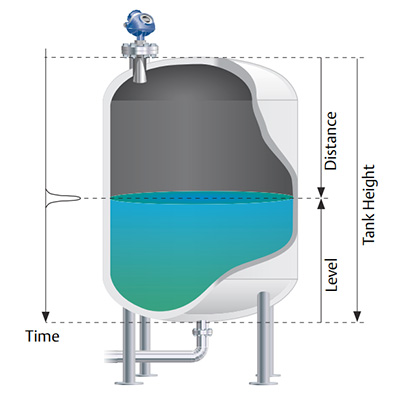

لول ترانسمیتر راداری رزمونت مدل 5400



عملکرد لول ترانسمیتر راداری رزمونت 5400

همانطور که بالاتر نیز توضیح دادیک، این لول ترانسمیتر با ارسال امواج رادار به سطح سیال مایع یا جامد داخل مخزن و اندازه گیری اختلاف زمان بین ارسال و دریافت امواج ارتفاع سیال داخل مخزن را محاسبه خواهد کرد.

پس از ارسال پالس های راداری به سطح سیال، مقدار زیادی از امواج از سیال عبور میکنند. اما بخش کمی از این امواج از سطح سیال به سمت ترانسمیتر سطح بازتاب پیدا میکنند. ترانسمیتر سطح با اندازه گیری فاصله زمانی بین ارسال این پالس ها و دریافت آنها، ارتفاع مخزن و حجم سیال داخل مخزن بطور دقیق محاسبه خواهد شد.

مواردی از قبیل تلاطم روی سطح سیال بخاطر وجود همزن در آن، فوم یا کف، ارتفاع های بسیار بلند مخزن و … همگی روی کیفیت مقدار امواج بازتاب شده از سطح سیال تاثیرگذار خواهند بود. اما ترانسمیتر رادار 5400 شرکت EMERSON دارای تکنولوژی خاص ورودی دابل میباشد که میتواند سطح سیالات با موارد اینچنینی را به درستی تشخیص داده و ارتفاع سیال را اندازه گیری کند.

یکی دیگر از انواع مدل های لول ترانسمیتر می توان به لول ترانسمیتر راداری رزمونت مدل 3300 اشاره کرد.

مشخصات فنی لول ترانسمیتر راداری رزمونت مدل 5400

1- فرکانس امواج این لول ترانسمیتر دارای دو مدل فرکانس بالا (مدل 5402) در حدود 26GHz  و مدل فرکانس پایین (مدل 5401) در حدود 6GHz میباشد.

2- طول قابل اندازه گیری برای آنتن “4 با شرایط ایده آل برای مخازن ذخیره سازی تا 35 متر میباشد. البته این فاصله نسبت به انواع سایز های آنتن ها و شرایط فرآیندی و نوع مخزن متفاوت میباشد.

3- انواع متریال های آلومینیوم با پوشش پلی ارتان و بدنه از جنس استنلس استیل موجود میباشد.

4- خروجی های 4 تا 20 میلی آمپر روی پروتکل HART و خروجی FOUNDATION Fieldbus و همچنین خروجی مودباس با اتصال RS-485 برای این ترانسمیتر در دسترس میباشد.

5- انواع تائیدیه ها و گواهینامه های محیط های خطرناک ATEX, IECEX, FM و NEPSI در دسترس میباشد.

6- انواع آنتن های شیپوری (Cone) با متریال های استنلس استیل 316L و هستلوی C-276 وآلیاژ 400 در سایز های “2 تا “4 موجود میباشد. همچنین آنتن کروی یا بشقابی (Parabolic) در سایز “8 موجود میباشد.

7- آب بند های آنتن شیپوری با جنس تفلون PTFE در سایز های “2 تا “4 موجود میباشد.

8- انواع اتصالات جوشی، پیچی و فلنجی برای اتصال قسمت ترانسمیتر به آنتن این ترانسمیتر موجود میباشد.

9- اتصال به فرآیند (Process Connection) فلنجی برای اتصال به آنتن ها از سایز های “2 (DN50) تا “10 (DN250) و کلاس های فشاری 150 و 300 (PN6,PN16,PN40) موجود میباشد.

لول ترانسمیتر راداری رزمونت مدل 540 تجهیز صنعت



مزایای اندازه گیری غیر تماسی به روش راداری

اندازه گیری سطح سیال به روش غیر تماسی دارای مزایای بسیار زیادب میباشد. در ادامه به تعدادی از این موارد اشاره میکنیم:

  • 1- عدم نیاز به جبران سازی پارامتر هایی از قبیل دما و فشار در حین فرآیند
  • 2- بدون هیچگونه قطعه مکانیکی و متحرک و بدون نیاز به کالیبراسیون
  • 3- ترانسمیتر های سطح غیر تماسی برایاندازه گیری سیالاتی با خاصیت خوردگی زیاد و سیالات بسیار کثیف مناسب میباشند.





لول ترانسمیتر التراسونیک روزمونت سری 3100



تجهیز صنعت تامین کننده و وارد کننده انواع لول ترانسمیتر اختلاف فشاری، راداری و التراسونیک از برند های اندرس هاوزر، روزمونت، زیمنس، کرونه و وگا. انواع ترانسمیتر های سطح راداری روزمونت در انبار شرکت موجود میباشد. برای اطلاع از قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
