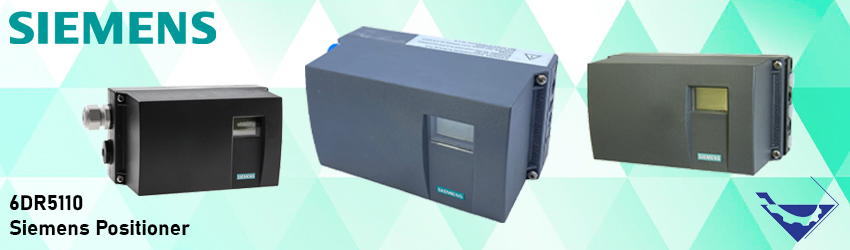

پوزیشنر زیمنس SIPART PS2 مدل 6DR5110 یک پوزیشنر هوشمند الکتروپنوماتیکی برای کنترل دقیق موقعیت شیرهای کنترلی دارای اکچویتور پنوماتیکی است. این تجهیز سیگنال فرمان ۴ تا ۲۰ میلی آمپر را از سیستم کنترل دریافت کرده، موقعیت واقعی شیر را با مقدار فرمان مقایسه می کند و با تنظیم فشار هوای خروجی به اکچویتور، استم یا شفت ولو را به موقعیت موردنظر می رساند.
مدل 6DR5110 از ارتباط HART پشتیبانی می کند، برای اکچویتورهای Single Acting طراحی شده و بسته به کد سفارش می تواند روی اکچویتورهای خطی یا روتاری نصب شود. بدنه اصلی این مدل از پلی کربنات ساخته شده و نوع اتصال الکتریکی، اتصال پنوماتیکی، ماژول های I/O، لیمیت سوئیچ و سایر آپشن ها بر اساس پارت نامبر کامل دستگاه تعیین می شوند.
برای خرید پوزیشنر زیمنس 6DR5110 باید علاوه بر مدل اصلی، کد کامل سفارش، نوع اکچویتور، کورس یا زاویه دوران، فشار هوای ابزار دقیق، نوع اتصال، نیاز به Feedback، لیمیت سوئیچ و شرایط محیطی محل نصب بررسی شود.
پوزیشنر چیست؟
همانطور که بالاتر نیز اشاره کردیم پوزیشنر (Positioner) یکی از مهمترین تجهیزات کنترلی مورد استفاده در شیرآلات و سیستم های کنترلی میباشد. از پوزیشنر برای مقایسه درستی موقعیت ساقه شیر یا Stem نسبت به سیگنال ارسالی از طرف سیستم کنترلی استفاده میشود.
به عبارتی دیگر آی توپی پوزیشنر یکی از تجهیزات کنترلی میباشد که از آن برای افزایش یا کاهش فشار هوای ابزار دقیق برای عملکرد اکچویتور یک شیر کنترلی استفاده می شود.
در صورتی که موقعیت ساقه شیر متناسب با سیگنال ارسالی از طرف کنترلر نباشد، فشار پنوماتیکی وارد بر دیافراگم یا پیستون اکچویتور آنقدر تغییر خواهد کرد تا فشار وارد بر اکچویتور باعث قرار گیری شیر در موقعیت صحیح و متناسب با سیگنال ارسالی شود.
در SIPART PS2، سیگنال ۴–۲۰ میلیآمپر بهعنوان Setpoint دریافت میشود. پوزیشنر موقعیت واقعی اکچویتور را اندازه میگیرد و با تنظیم پیوسته خروجی پنوماتیکی، اختلاف میان موقعیت واقعی و مقدار فرمان را کاهش میدهد.
عملکرد آی توپی پوزیشنر:
برای نصب پوزیشنر روی شیر باید توجه داشت که متناسب با تیپ شیر از یکی از مدل های آی توپی پوزیشنر خطی یا روتاری استفاده می گردد. در شیرهای گلوب و یا دیافراگمی از نوع آی توپی پوزیشنر خطی و در شیرهای پروانه ای و شیر توپی از آی توپی پوزیشنرهای روتاری استفاده میشود.
با توجه به اتصال اهرم آی توپی پوزیشنر به ساقه ی ولو که به اتصال بازخورد مکانیکی یا Feed Back Lever معروف میباشد، بازخوردی از موقعیت شیر، به کنترلر ارائه خواهد شد. کنترل کننده فرایند همچون سیستم های PLC از دریافت گزارش موقعیت ولو که توسط اهرم آی توپی معین می گردد می تواند با ارسال سیگنال مناسب موقعیت شیر را تغییر دهد.
همچنین محور( فلاور ) آی توپی پوزیشنر که به استم متصل است وظیفه بررسی موقعیت شیر را دارد. در صورت مغایرت مقدار درصد باز بودن شیر با سیگنال ورودی، فشار باد روی اکچویتور را کم و زیاد کرده تا نهایتآ شیر به مقدار درخواست شده تنظیم گردد.
مشخصات فنی ای توپی پوزیشنر زیمنس مدل 6DR5110
- پوزیشنر الکتروپنوماتیکی زیمنس مدل 6DR5110 دارای قابلیت برقراری ارتباط با پروتکل هارت HART میباشد. سیگنال آنالوگ ۴ تا ۲۰ میلیآمپر را بهعنوان فرمان کنترلی دریافت میکند و ارتباط دیجیتال HART نیز روی همان حلقه برای پیکربندی، تنظیم و Diagnostics قابل استفاده است.
- علاوه بر آن از مهمترین مشخصات فنی آن میتوان به سینگل اکت بودن آن اشاره کرد. به عبارتی ذیگر این ای توپی پوزینشر برای نصب روی اکچویتورهای سینگل اکت که یک ورودی خط هوا به اکچویتور دارند قابل استفاده میباشد.
- خانواده SIPART PS2 در نسخههای مختلف با تأییدیههای ضدانفجار ارائه میشود؛ اما وجود و نوع Ex Approval در 6DR5110 باید از پارتنامبر کامل و Certificate همان دستگاه بررسی شود.
- سوئیچ های حدی یا انواع لیمیت سوئیچ های القایی، مکانیکی و دیجیتال برای این پوزیشنر در دسترس میباشند.بسته به ویژگی ها میتوان گزینههایی مانند: Mechanical Limit Switch / Digital I/O / Position Feedback / Fault Output / داشت.
- همچنین سیگنال آنالوگ فیدبک برای این پوزیشنر بصورت آپشنال در قالب سیگنال ۴ تا ۲۰ میلی آمپر در دسترس میباشد.
| نوع پوزیشنر | پوزیشنر هوشمند الکتروپنوماتیکی (I/P) |
| مناسب اکچویتور | دورانی / خطی |
| سینگل/دابل | سینگل |
| سیگنال ورودی | ۴ تا ۲۰ میلی آمپر |
| فشار هوا تغذیه | 1.4 ... 7 bar (20.3 ... 101.5 psi) |
| خروجی | دارد |
| پروتکل ارتباطی | HART |
| بدنه | پلی کربنات |
| سیگنال فیدبک | فیدبک آنالوگ ۴–20mA: اختیاری، وابسته به ماژول و کد سفارش |
| درجه حفاظت | IP66 / NEMA 4X، با رعایت شرایط نصب |
| استاندارد ضد انفجار | ATEX/IECEx |
تفاوت ۶DR۵۱۱۰ و ۶DR5120
مدلهای 6DR5110 و 6DR5120 هر دو از خانواده SIPART PS2 زیمنس هستند و برای کنترل موقعیت اکچویتورهای پنوماتیکی استفاده میشوند، اما تفاوت اصلی آنها در نوع عملکرد پنوماتیکی است.
| مشخصه | 6DR5110 | 6DR5120 |
| نوع عملکرد | Single Acting | Double Acting |
| ورودی | 4–20 mA | 4–20 mA |
| ارتباط | HART | HART |
| نوع اکچویتور | تکعملگر | دوعملگر |
| کاربرد | Spring Return / Single Acting Actuator | Double Acting Actuator |
بنابراین هنگام جایگزینی پوزیشنر، فقط شباهت ظاهری یا خانواده SIPART PS2 کافی نیست و نوع اکچویتور باید قبل از انتخاب مدل بررسی شود.
عوامل موثر بر قیمت پوزیشنر زیمنس 6DR5110
قیمت پوزیشنر زیمنس SIPART PS2 مدل 6DR5110 به کد کامل سفارش، نوع اتصال، آپشن های الکترونیکی، تجهیزات جانبی، تأییدیه ها، اصالت کالا و شرایط تأمین بستگی دارد. به همین دلیل دو پوزیشنر با عنوان کلی 6DR5110 می توانند پیکربندی و قیمت متفاوتی داشته باشند.
مهم ترین عوامل موثر بر قیمت عبارت اند از:
- کد کامل محصول: پسوندهای بعد از 6DR5110 نوع اتصال، آپشن ها و Configuration را مشخص می کنند.
- نوع اتصال پنوماتیکی و الکتریکی: G ۱/۴، ۱/۴ NPT، M20×۱.۵ یا ۱/۲ NPT می تواند بسته به سفارش متفاوت باشد.
- ماژول Feedback: خروجی آنالوگ ۴–۲۰ میلی آمپر یک Option است و روی قیمت اثر دارد.
- لیمیت سوئیچ و I/O: مدل های دارای لیمیت سوئیچ مکانیکی یا ماژول دیجیتال قیمت متفاوتی دارند.
- تأییدیه های محیط خطرناک: نوع Ex Approval در صورت وجود روی قیمت و کد سفارش اثر می گذارد.
- Manometer Block یا Booster: تجهیزات جانبی پنوماتیکی باعث تغییر قیمت Configuration می شوند.
- اصالت و وضعیت کالا: محصول نو، استوک، ریفربیشد یا موجودی قدیمی قیمت متفاوتی دارد.
- شرایط تأمین: موجودی بازار، تعداد موردنیاز و زمان تحویل روی قیمت نهایی اثر دارد.
برای استعلام قیمت دقیق 6DR5110، ارسال پارت نامبر کامل یا تصویر پلاک دستگاه توصیه می شود.
خرید پوزیشنر زیمنس ۶DR5110
برای خرید پوزیشنر زیمنس 6DR5110 ابتدا باید نوع اکچویتور، نحوه نصب و کد کامل دستگاه مشخص شود. این مدل برای اکچویتورهای Single Acting طراحی شده و بسته به تجهیزات نصب می تواند روی اکچویتورهای خطی یا روتاری استفاده شود.
هنگام انتخاب باید فشار هوای ابزار دقیق، نوع اتصال پنوماتیکی، اتصال الکتریکی، کورس یا زاویه دوران، نیاز به Feedback آنالوگ، لیمیت سوئیچ، I/O، تأییدیه ضدانفجار و تجهیزات جانبی بررسی شود.
اگر 6DR5110 برای جایگزینی یک پوزیشنر نصب شده روی کنترل ولو موردنیاز است، بهتر است تصویر پلاک دستگاه قبلی و مشخصات اکچویتور ارسال شود؛ زیرا پسوندهای کامل Order Code می توانند روی اتصال، ماژول ها و آپشن های دستگاه اثر بگذارند.
برای استعلام قیمت و خرید پوزیشنر Siemens SIPART PS2 مدل 6DR5110 از تجهیز صنعت، کد کامل محصول یا تصویر پلاک را ارسال کنید تا مشخصات و وضعیت تأمین بررسی شود.
سوالات متداول پوزیشنر زیمنس ۶DR5110
پوزیشنر زیمنس 6DR5110 چیست؟
6DR5110 یکی از پوزیشنرهای هوشمند الکتروپنوماتیکی خانواده SIPART PS2 زیمنس است که سیگنال ۴ تا ۲۰ میلی آمپر را دریافت کرده و با ارتباط HART موقعیت اکچویتور پنوماتیکی را کنترل می کند.
6DR5110 سینگل اکت است یا دابل اکت؟
مدل 6DR5110 برای اکچویتورهای Single Acting طراحی شده است. برای اکچویتورهای Double Acting باید مدل هایی مانند 6DR5120 بررسی شوند.
فشار هوای موردنیاز 6DR5110 چقدر است؟
فشار هوای تغذیه SIPART PS2 معمولاً در محدوده ۱.۴ تا ۷ بار قرار دارد. هوای ابزار دقیق باید تمیز و خشک باشد.
آیا 6DR5110 دارای HART است؟
بله. خانواده 6DR5110 با ورودی ۴–۲۰ میلی آمپر و ارتباط HART عرضه می شود.
آیا 6DR5110 دارای خروجی فیدبک ۴–۲۰ میلی آمپر است؟
خروجی آنالوگ Feedback به صورت Option و وابسته به ماژول و Order Code دستگاه است و در تمام نسخه ها به صورت استاندارد وجود ندارد.
درجه حفاظت 6DR5110 چقدر است؟
محفظه SIPART PS2 در صورت نصب صحیح دارای درجه حفاظت IP66 و NEMA 4X است.
آیا 6DR5110 ضدانفجار است؟
وجود و نوع تأییدیه ضدانفجار باید از کد کامل سفارش و Certificate همان دستگاه بررسی شود. تمام مدل های 6DR5110 را نباید به صورت عمومی ضدانفجار در نظر گرفت.
هنگام خرید 6DR5110 چه اطلاعاتی لازم است؟
پارت نامبر کامل، نوع اکچویتور، فشار هوای ابزار دقیق، نوع نصب، کورس یا زاویه دوران، نوع اتصال، نیاز به Feedback، لیمیت سوئیچ و Ex Approval باید مشخص شوند.
تجهیزصنعت تامین کننده و وارد کننده انواع شیرآلات کنترلی، اکچویتور، ای توپی پوزیشنر، رگلاتور هوا و سلونوئید ولو میباشد. انواع پوزیشنر های زیمنس، ای بی بی، ماسونلیان و سامسون در فروشگاه تجهیزات ابزار دقیق تجهیزصنعت قابل ارائه هستند. شما میتوانید جهت کسب اطلاعات بیشتر با کارشناسان فنی و فروش ما در تماس باشید.
