ترانسمیتر Endress+Hauser Liquiline M CM42 یک ترانسمیتر آنالایزر تک کاناله و دو سیمه برای اندازه گیری پارامترهای شیمیایی مایعات است. این دستگاه با توجه به نسخه و ماژول ورودی انتخاب شده برای اندازه گیری pH، ORP، هدایت الکتریکی یا اکسیژن محلول استفاده می شود.
پشتیبانی از سنسورهای دیجیتال Memosens و برخی سنسورهای آنالوگ، امکان ارائه خروجی ۴ تا ۲۰ میلی آمپر HART، PROFIBUS PA یا FOUNDATION Fieldbus و وجود نسخه های مناسب مناطق خطرناک، CM42 را به گزینه ای مناسب برای صنایع شیمیایی، دارویی، غذایی و سایر فرایندهای صنعتی تبدیل کرده است.
CM42 یک دستگاه تک کاناله است؛ بنابراین هر ترانسمیتر بر اساس کد سفارش برای پارامتر و نوع سنسور مشخصی پیکربندی می شود و یک دستگاه استاندارد تمام پارامترها را به صورت هم زمان اندازه گیری نمی کند.
برای خرید یا استعلام قیمت ترانسمیتر CM42 باید پارامتر اندازه گیری، مدل سنسور، نوع خروجی، جنس بدنه و تأییدیه منطقه خطرناک مشخص شود.
مشخصات کلی Liquiline M CM42
| مشخصه | توضیحات |
|---|---|
| برند | Endress+Hauser |
| سری | Liquiline M |
| مدل | CM42 |
| نوع تجهیز | ترانسمیتر آنالایزر تک کاناله |
| نوع تغذیه | دو سیمه |
| پارامترها | pH، ORP، هدایت الکتریکی یا اکسیژن، متناسب با نسخه |
| ورودی سنسور | دیجیتال Memosens یا آنالوگ، متناسب با کد سفارش |
| خروجی آنالوگ | یک یا دو خروجی غیرفعال ۴ تا ۲۰ میلی آمپر |
| ارتباط دیجیتال | HART، PROFIBUS PA یا FOUNDATION Fieldbus |
| نمایشگر | گرافیکی با منوی متنی و کلیدهای عملیاتی |
| بدنه | پلی کربنات مقاوم یا استنلس استیل |
| درجه حفاظت | IP66/IP67 و NEMA 4X |
| دمای محیط نسخه Non-Ex | ۳۰- تا ۷۰+ درجه سانتی گراد |
| نصب | دیواری، روی لوله یا داخل پنل |
| تأییدیه های انتخابی | ATEX، IECEx، FM، CSA، NEPSI، EAC، UKEx و JPN Ex |
| صنایع هدف | شیمیایی، دارویی، غذایی و فرایندهای دارای مناطق خطرناک |
ترانسمیتر CM42 چه پارامترهایی را اندازه گیری می کند؟
اندازه گیری pH
نسخه pH ترانسمیتر CM42 می تواند با سنسورهای شیشه ای، ISFET، لعابی و برخی الکترودهای آنالوگ یا دیجیتال Memosens استفاده شود.
CM42 سیگنال سنسور را پردازش کرده و مقدار pH و دما را نمایش می دهد. محدوده دقیق اندازه گیری، دقت و شرایط فرایندی به سنسور متصل وابسته است.
اندازه گیری ORP یا Redox
نسخه ORP برای اتصال به سنسورهای پتانسیل اکسایش–کاهش استفاده می شود. این نسخه مقدار ORP را برحسب میلی ولت پردازش و به سیستم کنترل منتقل می کند.
بعضی سنسورهای ترکیبی Memosens امکان اندازه گیری pH و ORP را فراهم می کنند؛ اما سازگاری سنسور ترکیبی باید با کد سخت افزار و نرم افزار دستگاه بررسی شود.
اندازه گیری هدایت الکتریکی
نسخه Conductivity می تواند متناسب با پیکربندی با سنسورهای هدایت الکتریکی رسانشی یا القایی کار کند.
در این نسخه پارامترهایی مانند موارد زیر قابل اندازه گیری یا محاسبه هستند:
- هدایت الکتریکی
- مقاومت ویژه
- دما
- هدایت جبران شده با دما
- غلظت بر اساس منحنی های تعریف شده
- مقادیر مرتبط با آب خالص و فوق خالص
- پایش حدود USP و EP در نسخه نرم افزاری مناسب
عبارت «تراکم ناخالصی» توصیف دقیقی برای عملکرد دستگاه نیست. CM42 مقدار هدایت را اندازه می گیرد و در برخی پیکربندی ها می تواند غلظت یک ماده مشخص را از طریق رابطه تعریف شده با هدایت محاسبه کند.
اندازه گیری اکسیژن محلول
نسخه Oxygen برای اتصال به سنسورهای آمپرومتریک اکسیژن دارای رابط Memosens استفاده می شود. قابلیت های کالیبراسیون نقطه صفر و شیب، بسته به سنسور و نسخه نرم افزاری در دسترس هستند.
رنج، واحد و دقت اندازه گیری اکسیژن توسط سنسور متصل تعیین می شود، نه صرفاً ترانسمیتر CM42.
آیا CM42 تمام پارامترها را هم زمان اندازه گیری می کند؟
خیر. CM42 یک ترانسمیتر تک کاناله است. نوع ورودی سنسور و پارامتر اندازه گیری هنگام سفارش تعیین می شود.
برای مثال، یک CM42 سفارش داده شده برای سنسور اکسیژن الزاماً امکان اتصال مستقیم به سنسور هدایت الکتریکی را ندارد. تغییر پارامتر در برخی نسخه ها ممکن است با تعویض ماژول و بررسی کدهای FunctionDAT امکان پذیر باشد، اما نباید بدون بررسی کد سفارش و سخت افزار دستگاه انجام شود.
اگر اندازه گیری هم زمان چند سنسور یا چند پارامتر مورد نیاز باشد، استفاده از یک ترانسمیتر چندکاناله مانند سری Liquiline CM44 باید بررسی شود.
فناوری Memosens در CM42
Memosens یک فناوری دیجیتال برای انتقال بدون تماس الکتریکی داده میان سنسور و کابل است. در این ساختار، اطلاعات اندازه گیری و داده های کالیبراسیون در حافظه سنسور ذخیره می شوند.
مزایای استفاده از سنسور Memosens عبارت اند از:
- تشخیص خودکار سنسور سازگار
- انتقال دیجیتال و مقاوم تر در برابر رطوبت و نویز
- امکان کالیبراسیون سنسور در آزمایشگاه
- تعویض سریع سنسور کالیبره شده در محل
- انتقال سوابق کالیبراسیون و اطلاعات سنسور
- تشخیص قطعی کابل یا قطع ارتباط
- برنامه ریزی بهتر تعمیر و نگهداری
- کاهش زمان توقف نقطه اندازه گیری
حداکثر طول کابل Memosens در پیکربندی های استاندارد می تواند تا ۱۰۰ متر باشد. محدودیت دقیق در مناطق خطرناک و برای سنسورهای دارای کابل ثابت باید از مستندات همان ترکیب بررسی شود.
سنسورهای قابل اتصال به CM42
نوع سنسور قابل اتصال به پارامتر و کد سفارش CM42 بستگی دارد. نمونه هایی از خانواده های سازگار عبارت اند از:
سنسورهای pH و ORP
- سنسورهای شیشه ای pH با Memosens
- سنسورهای ISFET
- سنسورهای ORP
- سنسورهای ترکیبی pH/ORP
- سنسورهای لعابی pH
- بعضی الکترودهای آنالوگ شیشه ای یا آنتیموان
سنسورهای هدایت الکتریکی
- سنسورهای Conductive دو الکترودی
- سنسورهای هدایت القایی
- سنسورهای آب خالص و فوق خالص
- سنسورهای بهداشتی هدایت الکتریکی
- سری های سازگار Condumax و Indumax
سنسورهای اکسیژن
- سنسورهای آمپرومتریک اکسیژن دارای رابط Memosens
- سنسورهای بهداشتی اکسیژن برای صنایع دارویی و غذایی
پیش از سفارش باید مدل دقیق سنسور و نوع کابل اعلام شود. یکسان بودن برند سنسور و ترانسمیتر به تنهایی سازگاری الکتریکی و Ex را تضمین نمی کند.
تفاوت سنسورهای Memosens و آنالوگ
ورودی دیجیتال Memosens
در ورودی دیجیتال، مقدار اندازه گیری و اطلاعات سنسور به صورت دیجیتال به ترانسمیتر منتقل می شود. این روش برای محیط های مرطوب، کابل های طولانی و تعمیر و نگهداری برنامه ریزی شده مزیت دارد.
ورودی آنالوگ
بعضی نسخه های CM42 از سنسورهای آنالوگ pH، ORP یا هدایت الکتریکی پشتیبانی می کنند. در این حالت، نوع کابل، حداکثر طول کابل، شیلدینگ و مقاومت در برابر نویز اهمیت بیشتری دارد.
پشتیبانی از ورودی Memosens یا آنالوگ به ماژول نصب شده در دستگاه وابسته است.
خروجی های CM42
خروجی ۴ تا ۲۰ میلی آمپر
CM42 با توجه به نسخه می تواند دارای یک یا دو خروجی غیرفعال ۴ تا ۲۰ میلی آمپر باشد. خروجی دوم یک گزینه انتخابی است و در بعضی نسخه ها امکان اضافه کردن آن در آینده وجود دارد.
خروجی ها می توانند برای انتقال مقدار اصلی، دما یا سایر متغیرهای قابل تعریف استفاده شوند.
پروتکل HART
در نسخه HART، ارتباط دیجیتال روی سیگنال ۴ تا ۲۰ میلی آمپر قرار می گیرد. برای برقراری ارتباط HART معمولاً مقاومت ۲۵۰ اهم در لوپ مورد نیاز است.
از HART می توان برای پیکربندی، خواندن متغیرها، دریافت وضعیت دستگاه و انجام عیب یابی استفاده کرد.
PROFIBUS PA
نسخه PROFIBUS PA مستقیماً به سگمنت شبکه PA متصل می شود. این نسخه به خروجی ۴ تا ۲۰ میلی آمپر مستقل نیاز ندارد و نوع تغذیه و سیم کشی آن با مدل HART متفاوت است.
FOUNDATION Fieldbus
نسخه FOUNDATION Fieldbus برای یکپارچه سازی دیجیتال دستگاه با سیستم های کنترل سازگار استفاده می شود. انتخاب میان HART، PROFIBUS PA و FOUNDATION Fieldbus هنگام سفارش انجام می شود؛ یک دستگاه معمولاً همه این پروتکل ها را هم زمان ندارد.
تغذیه الکتریکی
CM42 یک ترانسمیتر دو سیمه است و در نسخه جریان/HART تغذیه و سیگنال از طریق همان لوپ انجام می شود.
مشخصات عمومی تغذیه عبارت اند از:
- ولتاژ نامی: ۲۴ ولت DC
- حداکثر ولتاژ نسخه جریان/HART: ۳۰ ولت DC
- ولتاژ نسخه PROFIBUS PA یا FOUNDATION Fieldbus در منطقه عادی: ۹ تا ۳۲ ولت DC
- ولتاژ نسخه Fieldbus در مدار Ex FISCO: ۹ تا ۱۷.۵ ولت DC
حداقل ولتاژ مورد نیاز نسخه HART به مقدار جریان خروجی و وجود ارتباط HART بستگی دارد. افت ولتاژ کابل، بریر و مقاومت لوپ نیز باید در محاسبات لحاظ شود.

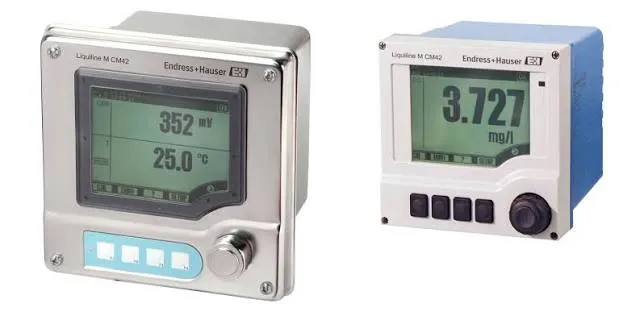

بدنه پلاستیکی و استنلس استیل
بدنه پلاستیکی
بدنه پلاستیکی از پلی کربنات مقاوم و کندسوز ساخته می شود. این نسخه برای بسیاری از کاربردهای عمومی و شیمیایی مناسب است.
مشخصات تقریبی آن:
- ابعاد: ۱۴۴ × ۱۴۴ × ۱۴۸ میلی متر
- وزن: حدود ۱.۵ کیلوگرم
- درجه حفاظت: IP66/IP67 و NEMA 4X
بدنه استنلس استیل
نسخه استنلس استیل برای کاربردهای بهداشتی و محیط هایی که مقاومت مکانیکی یا قابلیت شست وشوی بدنه اهمیت دارد ارائه می شود.
مشخصات تقریبی آن:
- جنس بدنه: استنلس استیل AISI ۳۰۴
- ابعاد: ۱۷۴ × ۱۷۴ × ۱۳۴ میلی متر
- وزن: حدود ۲.۱ کیلوگرم
- آب بندی EPDM
- درجه حفاظت IP66/IP67 و NEMA 4X
وجود بدنه استنلس استیل به تنهایی به معنی تأیید بهداشتی کل نقطه اندازه گیری نیست. سنسور، هولدر، اتصال فرایندی و روش نصب نیز باید برای سرویس بهداشتی انتخاب شوند.
استفاده از CM42 در مناطق خطرناک
CM42 در کدهای مختلف با تأییدیه های مناطق خطرناک عرضه می شود، از جمله:
- ATEX
- IECEx
- FM
- CSA
- NEPSI
- EAC
- UKEx
- JPN Ex
وجود نام CM42 روی دستگاه به تنهایی نشان دهنده ضدانفجار بودن آن نیست. کد سفارش، پلاک، نوع حفاظت، کلاس دمایی، زون نصب، بریر و سنسور متصل باید با یکدیگر تطبیق داشته باشند.
در برخی پیکربندی ها ترانسمیتر در Zone ۱ نصب می شود و مدار سنسور قابلیت اتصال به سنسور مستقر در Zone ۰ را دارد. این قابلیت فقط برای کدهای دارای تأییدیه مربوطه معتبر است.
شرایط محیطی
محدوده عمومی دمای محیط نسخه بدون تأییدیه Ex برابر است با:
- دمای کاری: ۳۰- تا ۷۰+ درجه سانتی گراد
- دمای نگهداری: ۴۰- تا ۸۰+ درجه سانتی گراد
- رطوبت نسبی: ۱۰ تا ۹۵ درصد، بدون میعان
- درجه حفاظت: IP66/IP67
- حفاظت بدنه: NEMA 4X
محدوده دمای نسخه های ضدانفجار محدودتر است و به نوع تأییدیه و کلاس دمایی T4 یا T6 بستگی دارد. برای نمونه، در بعضی نسخه های T6 محدوده دمای محیط تا ۵۰ درجه سانتی گراد محدود می شود.
نصب ترانسمیتر CM42
CM42 را می توان به روش های مختلف نصب کرد:
- نصب مستقیم روی دیوار
- نصب روی لوله یا پایه
- نصب داخل پنل
- نصب همراه سایه بان محافظ در فضای باز
در نصب دستگاه باید نکات زیر رعایت شوند:
- محل نصب در معرض تابش مستقیم و گرمای شدید نباشد.
- ورودی کابل ها برای حفظ IP66/IP67 به درستی آب بندی شوند.
- بدنه و ریل کابل مطابق دستورالعمل ارت شوند.
- کابل سنسور و کابل قدرت یا محرک ها جدا از یکدیگر عبور داده شوند.
- در مدار HART، ولتاژ تغذیه و مقاومت لوپ محاسبه شود.
- در مناطق خطرناک از بریر، کابل و سنسور تأییدشده استفاده شود.
- در فضای باز از سایه بان مناسب استفاده شود.
- درپوش دستگاه پس از سیم کشی کاملاً بسته شود.
راه اندازی و کالیبراسیون
منوی Quick Setup و کنترلر چرخشی Navigator برای راه اندازی دستگاه استفاده می شوند. مراحل کلی راه اندازی عبارت اند از:
- بررسی کد سفارش و نوع ماژول سنسور
- اتصال صحیح سنسور و کابل
- انتخاب پارامتر و واحد اندازه گیری
- تنظیم جبران سازی دما
- انجام یا فراخوانی کالیبراسیون سنسور
- تعیین محدوده خروجی ۴ تا ۲۰ میلی آمپر
- تنظیم آلارم ها و حدود هشدار
- بررسی وضعیت سنسور و پیام های تشخیصی
- ثبت اطلاعات نقطه اندازه گیری
- بررسی ارتباط با سیستم کنترل
در سنسورهای Memosens، اطلاعات کالیبراسیون داخل سنسور ذخیره می شوند؛ بااین حال صحت سنسور، شرایط نصب و تنظیمات فرایندی همچنان باید بررسی شوند.
قابلیت های تشخیصی و نگهداری
بسته به نسخه نرم افزاری، CM42 امکانات زیر را ارائه می دهد:
- پایش وضعیت سنسور
- نمایش هشدار و آلارم
- تشخیص قطع کابل Memosens
- مشاهده داده های کالیبراسیون
- شمارش کالیبراسیون و استریلیزاسیون در کاربردهای مرتبط
- تشخیص سیگنال ثابت یا غیرعادی
- پایش پلاریزاسیون سنسورهای هدایت رسانشی
- مدیریت کاربران و سطوح دسترسی
- نمایش گرافیکی اطلاعات نقطه اندازه گیری
- هشدار نیاز به تمیزکاری، کالیبراسیون یا تعویض سنسور
برخی قابلیت های پیشرفته فقط در نسخه Advanced یا با فعال سازی FunctionDAT در دسترس هستند و نباید برای تمام کدهای CM42 تضمین شوند.
کاربردهای ترانسمیتر CM42
- اندازه گیری pH و ORP در فرایندهای شیمیایی
- کنترل pH در راکتورها و خطوط تولید
- پایش هدایت الکتریکی آب فرایندی
- کنترل آب خالص و فوق خالص
- اندازه گیری اکسیژن در صنایع دارویی و زیستی
- فرایندهای غذایی و نوشیدنی
- نقاط اندازه گیری در مناطق خطرناک
- سامانه های CIP و SIP با سنسور و هولدر مناسب
- پایش کیفیت آب ورودی و خروجی
- اندازه گیری هدایت برای تشخیص غلظت یا جداسازی فاز
- کاربردهای دارای الزام USP و EP با پیکربندی مناسب

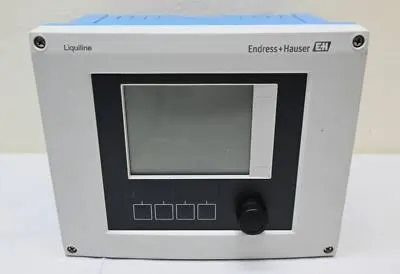

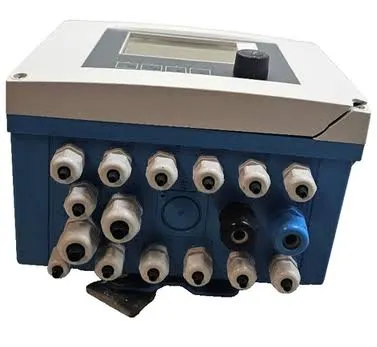

تفاوت CM42 و CM442
CM42 یک ترانسمیتر تک کاناله و دو سیمه است و برای نقاطی مناسب است که تغذیه از لوپ، نصب در منطقه خطرناک یا مصرف توان کم اهمیت دارد. CM442 یک کنترلر چندسیمه و دوکاناله از خانواده Liquiline است که امکانات بیشتری برای ورودی ها، خروجی ها، رله ها و کنترل فرایند ارائه می دهد.
| ویژگی | CM42 | CM442 |
|---|---|---|
| تعداد کانال | یک کانال | معمولاً دو کانال |
| تغذیه | دو سیمه | تغذیه مجزا |
| کاربرد اصلی | ترانسمیتر فیلدی | کنترلر چندمنظوره |
| خروجی | ۴–۲۰ mA، HART یا Fieldbus | گزینه های گسترده تر خروجی و رله |
| مناطق خطرناک | نسخه های متنوع Ex | وابسته به نسخه و کاربرد |
| مصرف توان | پایین | بیشتر از ترانسمیتر دو سیمه |
انتخاب میان این دو مدل باید براساس تعداد سنسورها، نیاز به رله، نوع شبکه و طبقه بندی منطقه انجام شود.
قیمت ترانسمیتر اندرس هاوزر CM42
قیمت CM42 به کد کامل سفارش و گزینه های انتخابی وابسته است. مهم ترین عوامل مؤثر عبارت اند از:
- پارامتر pH، ORP، هدایت یا اکسیژن
- ورودی Memosens یا آنالوگ
- یک یا دو خروجی ۴ تا ۲۰ میلی آمپر
- HART، PROFIBUS PA یا FOUNDATION Fieldbus
- بدنه پلاستیکی یا استنلس استیل
- نسخه معمولی یا ضدانفجار
- نوع و محدوده تأییدیه Ex
- بسته نرم افزاری Basic یا Advanced
- سنسور، کابل و هولدر همراه
- تجهیزات نصب و سایه بان
- گواهی ها و مدارک کالیبراسیون
- نرخ ارز و شرایط تأمین
به همین دلیل قیمت یک CM42 بدون مشخص کردن کد سفارش، پارامتر و سنسور قابل مقایسه با دستگاه دیگر نیست.
راهنمای خرید CM42
برای دریافت پیشنهاد فنی و استعلام قیمت، اطلاعات زیر را ارسال کنید:
- پارامتر اندازه گیری؛ pH، ORP، هدایت یا اکسیژن
- مدل سنسور موجود یا مورد نیاز
- ورودی Memosens یا آنالوگ
- تعداد خروجی های جریان
- پروتکل HART، PROFIBUS PA یا FOUNDATION Fieldbus
- بدنه پلاستیکی یا استنلس استیل
- محل نصب عادی یا منطقه خطرناک
- زون، گروه گازی و کلاس دمایی
- دمای محیط
- طول و نوع کابل سنسور
- نوع نصب دیواری، لوله ای یا پنلی
- نیاز به قابلیت های نرم افزاری پیشرفته
کارشناسان تجهیز صنعت پس از بررسی این اطلاعات، کد سفارش مناسب CM42 و تجهیزات جانبی سازگار را پیشنهاد می کنند.
سوالات متداول
آیا CM42 یک آنالایزر چندپارامتری است؟
این پلتفرم برای پارامترهای مختلف عرضه می شود، اما هر دستگاه CM42 یک ترانسمیتر تک کاناله با ورودی مشخص است و معمولاً همه پارامترها را هم زمان اندازه گیری نمی کند.
آیا CM42 از سنسور Memosens پشتیبانی می کند؟
بله؛ نسخه های مناسب آن از سنسورهای دیجیتال Memosens برای pH، ORP، هدایت الکتریکی و اکسیژن پشتیبانی می کنند.
آیا می توان سنسور آنالوگ را به CM42 متصل کرد؟
بعضی نسخه ها از سنسورهای آنالوگ pH، ORP یا هدایت الکتریکی پشتیبانی می کنند. نوع ماژول ورودی باید از روی کد سفارش بررسی شود.
آیا CM42 دارای دو خروجی ۴ تا ۲۰ میلی آمپر است؟
بسته به نسخه، دستگاه با یک یا دو خروجی جریان ارائه می شود. خروجی دوم برای تمام کدها استاندارد نیست.
آیا CM42 ضدانفجار است؟
نسخه های دارای تأییدیه ATEX، IECEx، FM، CSA و سایر استانداردها قابل سفارش هستند. هر CM42 الزاماً ضدانفجار نیست و باید پلاک و کد آن بررسی شود.
آیا CM42 برای فضای باز مناسب است؟
بدنه دارای درجه حفاظت IP66/IP67 و NEMA 4X است؛ بااین حال در فضای باز استفاده از سایه بان و کابل گلند مناسب توصیه می شود.
آیا بدنه استنلس استیل CM42 از جنس 316L است؟
طبق دیتاشیت فعلی، بدنه استنلس استیل دستگاه از AISI ۳۰۴ ساخته می شود. بنابراین عبارت «بدنه 316L» نباید بدون تطبیق کد سفارش درج شود.
آیا محدوده اندازه گیری pH یا اکسیژن توسط CM42 تعیین می شود؟
محدوده اصلی، دقت و شرایط فرایندی تا حد زیادی به سنسور متصل وابسته اند. برای اعلام مشخصات کامل باید دیتاشیت سنسور نیز بررسی شود.
