ترانسمیتر فشار روزمونت سری 3051S

توضیحات

ترانسمیتر فشار روزمونت سری 3051S، یکی از جامع ترین و پرکاربردترین محصولات برند Rosemount است که جهت اندازه گیری فشار، جریان و سطح سیالات مختلف در صنایع فرآیندی مورد استفاده قرار می گیرد.

این سری از ترانسمیترهای روزمونت با پروتکل های ارتباطی سیمی و بدون سیم WirelessHART® موجود است. همچنین به طور یکپارچه با منیفولدها و راه حل های آب بندی ادغام می شود و عملکرد را برای اندازه گیری دقیق اختلاف فشار، فشار مطلق و نسبی بهینه می کند.

با استفاده از ترانسمیتر فشار روزمونت سری 3051S عملیات در زمینه های تولید، کیفیت، بهره‌وری انرژی، ایمنی و محیط زیست بهبود می‌ یابد. با بهره‌برداری از قدرت ترانسمیتر  Rosemount 3051S در فرآیندهای مختلف میتوان بینش بیشتری از فرآیند به دست آورد. همچنین تعمیر و نگهداری و خرابی کاهش می یابد و خواسته‌ های نظارتی را برآورده می کند.

ترانسمیتر فشار روزمونت سری 3051S با پلت فرم Super Module، در برابر فشار بیش از حد و اثرات فشار خط مقاومت می کند تا عملکرد فرآیند را حفظ  نماید. در ادامه این مقاله انواع ترانسمیتر فشار روزمونت سری 3051S، ویژگی ها، مشخصات فنی و پارامترهای خرید آنها ذکر می شود.

انواع ترانسمیتر فشار روزمونت سری 3051S

ترانسمیترهای فشار روزمونت سری 3051S در انواع مختلفی جهت اندازه گیری پارامترهای مختلف جریان، سطح و فشار طراحی و تولید می شوند. انواع ترانسمیتر فشار روزمونت 3051S به شرح زیر است.

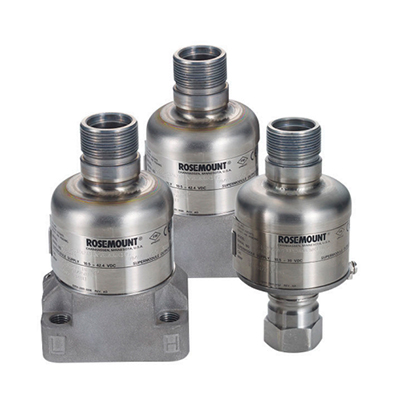

ترانسمیتر فشار Rosemount 3051S Super Module:

• 1.پیشرفته ترین ترانسمیتر اندازه گیری فشار، جریان و سطح است.
• 2.عملکرد فوق العاده تا 0.025 ± درصد دقت و محدوده 200:1 را ارائه می دهد.
• 3.دارای 15 سال پایداری و 15 سال گارانتی می باشد.
• 4.طراحی استنلس استیلSST هرمتیک تمام جوش داده شده، بالاترین قابلیت اطمینان را در صنعت ارائه می دهد.
• 5.عملکرد الترا برای جریان تا 0.04% از خواندن و محدوده turndown جریان 14:1 را فراهم می کند.
• 6. دارای تاییدیه ایمنی SIL 3 مطابق IEC 61508 است.

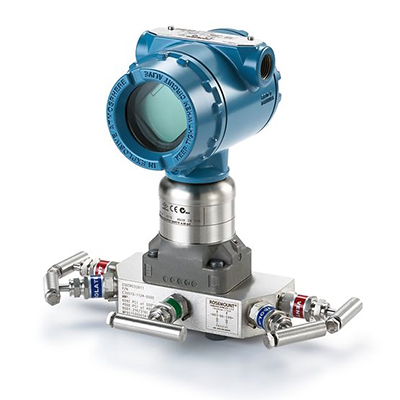

ترانسمیتر فشار Rosemount 3051S Coplanar:

• 1.ترانسمیتر فشار روزمونت 3051S با طراحی کوپلانار (Coplanar) جهت اندازه گیری فشار نسبی، مطلق و اختلاف فشار به کار می رود.
• 2.فناوری سنسور Saturn با ظرفیت دوگانه فشار بیش از حد و اثرات فشار خط را تصحیح می کند.
• 3.گستره کالیبره از 0.1 اینچ H2O تا 4000 psi (0.25 mbar تا 276 bar) است.
• 4.این ترانسمیترها با استنلس استیل316L SST، آلیاژ C-276، آلیاژ 400، تانتالوم، آلیاژ 400 با روکش طلا، یا عایق فرآیند 316L SST با روکش طلا در دسترس است.
• 5.پلت فرم همسطح راه حل های استفاده از منیفولد، عنصر اولیه و سیل یکپارچه را امکان پذیر می کند.

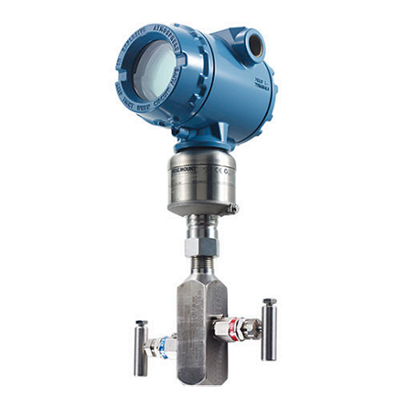

ترانسمیتر فشار Rosemount 3051S In-line:

• 1.ترانسمیتر فشار Rosemount 3051S In-line برای اندازه‌ گیری فشار نسبی و فشار مطلق است.
• 2.با انواع اتصال رزوه ای، منیفولد و دیافراگم سیل قابل نصب می باشد.
• 3.با ایزولاتورهای فرآیندی از جنس استنلس استیل 316L SST یا آلیاژ C-276 در دسترس است.
• 4.فناوری سنسور پیزورزیستیو امکان کالیبره کردن spans از 0.3 تا 10000 psi (20.7 میلی بار تا 689 بار) را فراهم می کند.

ترانسمیترهای فشار در انواع مختلفی با برندهای گوناگونی نظیر ROEMOUNT، SIEMENS، ABB، ENDRESS HAUSE تولید می شوند. به عنوان مثال از انواع ترانسمیتر فشار میتوان به ترانسمیتر فشار هانیول  اشاره کرد.

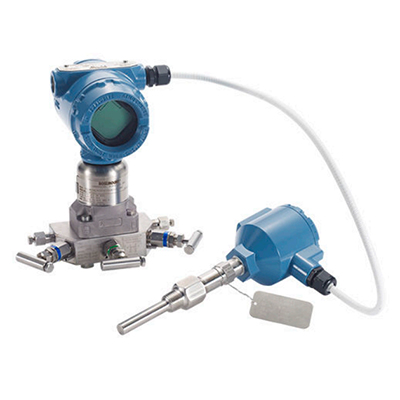

ترانسمیتر چند متغیره Rosemount 3051S Multi Variable:

• 1.اندازه گیری اختلاف فشار، فشار استاتیک، و دمای فرآیند را به همراه جریان جرم و انرژی در یک دستگاه ترکیب می کند.
• 2.بیش از 25 متغیر مختلف را جبران می کند و خوانش های جریان دقیق و قابل تکرار را ارائه می دهد.
• 3.با استفاده از این دستگاه، می توان تمام اطلاعات مورد نیاز برای کنترل و بهینه‌سازی فرایندها بهره‌ برداری کرد.
• 4.قابلیت سفارشی‌سازی جبران فشار و دما را برای هر کاربرد جریان فراهم می‌کند. این باعث می شود تا پارامترهای جریان و دستگاه را به دقت مورد نیاز برای فرایند خود پیکربندی کنید.
• 5.با استفاده از نرم‌افزار Engineering Assistant، میتوان به راحتی پارامترهای جریان و دستگاه را پیکربندی کنید و از امکانات پیشرفته این ترانسمیتر بهره‌برداری کنید.

فلومترهای اختلاف فشاری Rosemount 3051SF DP:

فلومتر اختلاف فشاری Rosemount 3051SF یک تجهیز اندازه‌گیری جریان است که از اصلی‌ترین و پیشرفته‌ترین عناصر شرکت Rosemount یعنی مدل 3051S استفاده میکند. کاهش نیاز لوله های مستقیم، کاهش افت فشار دائمی و دستیابی به اندازه گیری دقیق در اندازه های خط کوچک را ارائه می دهد.

یکی از ویژگی‌ های برجسته این فلومتر، قابلیت چندمتغیره است. این به معنی این است که دستگاه قادر است جبران جریان را بر اساس متغیرهای مختلف مانند دما و فشار انجام دهد. این قابلیت  امکان می‌دهد تا جریان را با دقت و صحت بالا اندازه‌گیری کرد.

فلومتر Rosemount 3051SF از پروتکل‌های ارتباطی متنوعی نیز پشتیبانی می‌کند. میتوان از پروتکل‌ های 4-20 mA HART®, Wireless HART®, و FOUNDATION™ Fieldbus برای ارتباط و تبادل اطلاعات با دستگاه استفاده نمایید. این فلومتر دارای اندازه‌گیری دما به صورت یکپارچه است تا بتوان دمای فرایند را همزمان با اندازه‌گیری جریان اندازه‌گیری کرد.

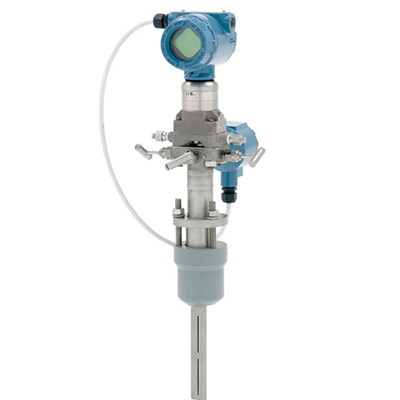

فلومتر Annubar Rosemount 3051SFA:

فلومترهای Rosemount Annubar با ایجاد انسداد کمتر در لوله، افت فشار دائمی را کاهش می دهند. همچنین با توجه به اندازه، وزن و طراحی خاص بهترین گزینه برای نصب با خطوط بزرگ است.

فلومتر Rosemount 3051SFA یک راه حل no-equal با یک لوله پیتوت میانگین طراحی شده است که دقت اندازه گیری فوق العاده ای را در محدوده جریان وسیعی ارائه می دهد.

حسگر T شکل ثبت شده آن با یک ترموول یکپارچه طراحی شده است که می تواند اندازه گیری ها را از طریق یک نفوذ لوله انجام دهد و پروفیل کوچکی را در لوله حفظ کند تا افت فشار دائمی را کاهش دهد و صرفه جویی در انرژی را افزایش دهد.

این مدل فلومتر همچنین با محاسبات داخلی برای اندازه گیری جریان جرمی کاملاً جبران شده طراحی می شود و با پروتکل های ارتباطی متعدد از جمله Wireless HART® ارائه می شود.

فلومتر Rosemount 3051SFC Compact:

فلومتر Rosemount 3051SFC Compact یک دستگاه اندازه‌گیری فلو یکپارچه است که با کاهش نیاز به لوله‌ کشی مستقیم (Straight)، امکان نصب آسان را بین دو فلنج (Raised-face) موجود فراهم می‌ کند.

فلومترهای تهویه مطبوع فشرده، الزامات لوله کشی مستقیم را به دو بعدی 2D بالادست (Upstream) و دو بعدی در پایین دست (Downstream) از اکثر اختلالات جریان کاهش می دهند. بنابراین با توجه به توضیحات میتوان این مدل فلومتر را در فضاهای محدود نصب کرد.

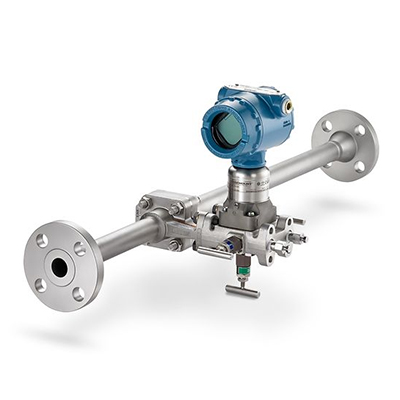

فلومتر Rosemount 3051SFP Integral Orifice:

فلومتر یکپارچه Rosemount 3051SFP یک دستگاه چند متغیره و است که با یک عنصر اولیه اوریفیس یکپارچه مورد استفاده قرار می گیرد. این فلومتر برای استفاده در خطوط کوچک جریان مناسب است و دقت بالاتری در اندازه‌گیری جریان ارائه می‌دهد.

این مجموعه Meter run نصب آسان را فراهم می کند و برای تسهیل اندازه گیری جریان بسیار دقیق در اندازه های خط کوچک (0.5 – 1.5 اینچ یا 15 – 40 میلی متر) طراحی شده است. همچنین با محاسبات داخلی برای اندازه گیری جریان جرمی کاملا جبران شده طراحی و با پروتکل های ارتباطی متعدد از جمله WirelessHART® ارائه می شود.

بخش لوله فلومتر Rosemount 3051SFP با دقت بالا تولید می‌شود تا از دقت بیشتری در اندازه‌گیری جریان در خطوط کوچک برخوردار باشد.

ترانسمیتر Rosemount 3051S (ERS™):

سیستم سنسور الکترونیکی از راه دور  Electronic Remote Sensor (ERS™) یک سیستم پیشرفته برای اندازه‌ گیری اختلاف فشار است. همچنین اولین ترانسمیتر دیجیتال سطح اختلاف فشاری (DP) صنعت شامل یک حلقه 4 تا 20 میلی آمپر HART با دو سنسور فشار Rosemount 3051S است که به صورت الکترونیکی متصل شده اند.

از ویژگی‌ های منحصر به فرد این سیستم میتوان به ساختار دیجیتال DP Level اشاره کرد. این ساختار اولین DP Level دیجیتال در صنعت است و امکان اندازه‌ گیری دقیق و قابل تکرار در سطوح بلند مخازن، برج‌ ها و کاربردهایی با دماهای متنوع را فراهم می‌ کند.

اندازه‌ گیری‌ های چند متغیره از جمله DP، فشار و متغیر تعیین شده برای سطح یا حجم مخزن، بینش و تشخیص فرآیند را افزایش می دهد. این اندازه‌گیری‌ های چندمتغیره  اطلاعات بیشتری درباره فرآیند و تشخیص خطاها و اشکالات ممکن در سیستم را می‌ دهد.

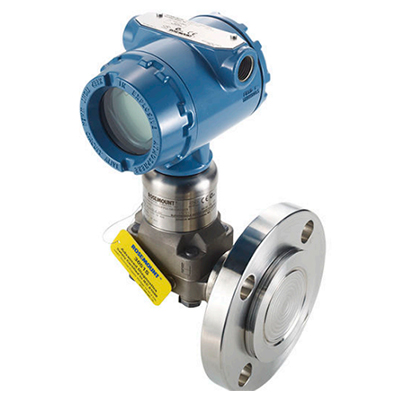

ترانسمیتر سطح Rosemount 3051S:

ترانسمیترهای سطح جهانی Rosemount 3051S را با دیافراگم سیل جهت نصب مستقیم در یک شماره مدل یکپارچه ترکیب می کنند. این مدل ترانسمیترهای سطح را میتوان با توجه به انواع سیل ها، اندازه ها، مایعات پر کننده و متریال دیافراگمی با هر فرآیندی به کار برد.

همچنین، با ترکیب ترانسمیتر سطح Rosemount 3051S با سیل Rosemount 1199 و کنترل از راه دور میتوان یک مجموعه Tuned-System™ را تشکیل داد. این مجموعه به عنوان یک راه حل برای اندازه‌گیری سطح با استفاده از اختلاف فشار (DP)، با هزینه کارآمد و نصب آسان می باشد.



ویژگی های ترانسمیتر فشار روزمونت سری 3051S

قابلیت های بی سیم Wireless HART مطابق با IEC 62591  و قابلیت تشخیص پیشرفته در ترانسمیترهای کوپلانار، درون خطی، چند متغیره، اختلاف فشار و ترانسمیترهای سطح در موارد زیر بیان می شود:

• 1.فشار، سطح و جریان جدید را به سرعت در 70 درصد زمان کمتر اندازه گیری می کند.
• 2.موجب کاهش نفوذ لوله و لوله کشی ضربه ای با فناوری چند متغیره پیشرو در صنعت می شود.
• 3.قابلیت های آنتن با  رنج گسترده دسترسی به مکان های دور را فراهم می کند.
• 4.پیچیدگی های طراحی و ساخت سیم کشی را حذف و هزینه ها را 40 تا 60 درصد کاهش می دهد.
• 5.بیش از یک دهه عملکرد بدون تعمیر و نگهداری با پایداری 15 ساله و عمر ماژول برق 10 ساله را ارائه می دهد.
• 6.کاور تشخیصی را به سیستم های ابزار دقیق ایمنی با قابلیت تنظیم IEC 61508 SIL ⅔ گسترش دهید.
• 7.قابلیت تشخیص را از فرآیند به ترانسمیتر و به host ارائه می دهد.
• 8.فرآیند هوشمند، شرایط غیرعادی فرآیند را شناسایی و عملیات ایمن‌ تری را ممکن می‌ سازد.
• 9.با تشخیص مشکلات حلقه الکتریکی و یکپارچگی Loop، از خرابی های جلوگیری می کند.
• 10. با نصب از راه دور (Remote) برای اطمینان از ایمنی پرسنل، تا 100 فوت (30 متر) از فرآیند دسترسی دارید.

در جدول زیر برخی از مهمترین مشخصات فنی ترانسمیتر فشار روزمونت سری 3051S ذکر می شود. جهت کسب اطلاعات فنی بیشتر به کاتالوگ این محصول در سایت روزمونت مراجعه نمایید.



مدل ترانسمیتر	روزمونت سری 3051S
نوع فشار	نسبی، مطلق و اختلاف فشار
رنج قابل اندازه گیری	حداکثر 2000psi (137,89 بار) اختلاف فشار، حداکثر 2000psig (137,89 بار) نسبی، تا 4000psi (275,79 بار) مطلق
متریال قسمت های در تماس با سیال	316L SST، آلیاژ C-276، آلیاژ 400، تانتالیم، آلیاژ 400 با روکش طلا، 316L SST با روکش طلا
اتصال	Coplanar
خروجی / پروتکل ارتباطی	4-20 میلی آمپر HART، WirelessHART®، FOUNDATION Fieldbus
نمایشگر	دارد
تائیدیه و استاندارد	SIL 2/3 certified to IEC 61508 by an independent 3rd party, NSF, NACE, hazardous location, see full specs for complete list of certifications
Rangedown	تا 200:1
قابلیت تشخیص	Diagnostics, Loop Integrity, Process Intelligence, Plugged Impulse Line
نرخ به روز رسانی بی سیم	1 ثانیه. تا 60 دقیقه، قابل انتخاب توسط کاربر
عمر ماژول برق	تا 10 سال عمر، قابل تعویض فیلد (سفارش جداگانه)
رنج بی سیم (Wireless)	برد بلند (225 متر)، برد گسترده (800 متر)، ریموت (225 متر) و کنترل از راه دور با برد بالا (1 کیلومتر)

خرید ترانسمیتر فشار روزمونت سری 3051S

ترانسمیترهای فشار روزمونت سری 3051S با استفاده از فناوری‌های پیشرفته و قابل اعتماد، دقت بالا در اندازه‌گیری فشار، دما، جریان و سطح را فراهم می‌ کنند. همچنین، با امکاناتی نظیر کاربری ساده، قابلیت تشخیص پیشرفته، قابلیت اتصال به شبکه‌ های صنعتی و کنترل از راه دور در بسیاری از صنایع مختلف فرآیندی به کار می روند.

هنگام خرید پرشر ترانسمیتر روزمونت سری 3051S پارامترهای متعددی نظیر محدوده اندازه گیری، متریال، محدوده دمایی، خروجی، نوع سنسور، پروتکل ارتباطی، نوع و سایز اتصال، تاییدیه و استانداردها باید در نظر گرفته شود.

تجهیزصنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق. شامل انواع ترانسمیتر های فشار و دما، انواع فلومتر و گیج فشار از برندهای معتبر جهانی شامل ROEMOUNT، SIEMENS، ABB، ENDRESS HAUSE و سایر برندهای معتبر اروپایی و آمریکایی است.

جهت بازدید از انبار مجموعه محصولات، مشاوره و استعلام قیمت ترانسمیتر فشار روزمونت سری 3051S با کارشناسان فنی و فروش ما در تماس باشید.
