رادار لول ترانسمیتر اندرس‌هاوزر FMR



رادار لول ترانسمیتر اندرس هاوزر FMR، یکی از تجهیزات پرکاربرد ابزار دقیق است که جهت کنترل پیوسته و اندازه گیری سطح سیالات از امواج الکترو مغناطیسی استفاده می کند و در نهایت مقادیر سطح سیال را در غالب سیگنال 4 تا 20 میلی آمپر به اتاق کنترل یا سیستم مانیتورینگ ارسال می کند.

لول ترانسمیترهای سطح راداری با دقت بسیار بالا، میزان سطح سیالات را بر اساس سرعت رفت و برگشت امواج رادیویی به سطح اندازه گیری می کنند به همین دلیل سرعت موج در ترانسیترهای رادارای به نوع سیال و ثابت دی الکتریک آن بستگی دارد.

 ترانسمیترهای سطح راداری اندرس هاوزر FMR در طیف گسترده ای از صنایع مختلف از قبیل نفت و گاز، پتروشیمی، صنایع غذایی، دارویی و غیره مورد استفاده قرار می گیرند.

اصول عملکرد ترانسمیترهای راداری مشابه ترانسمیترهای التراسونیک است. تفاوت اصلی آنها در امواج استفاده شده برای اندازه گیری سطح می باشد در ترانسمیترهای التراسونیک از امواج الکترو مغناطیسی و در ترانسمیترهای التراسونیک از امواح صورتی جهت کنترل سطح سیالات استفاده می شود.

شرکت آلمانی اندرس هاوزر (Endress+Hauser) یک شرکت بین‌ المللی معتبر در زمینه فناوری و اتوماسیون صنعتی است. این شرکت در حال حاضر یکی از بزرگترین تولیدکنندگان و تامین‌ کنندگان انواع تجهیزات ابزار دقیق و اتوماسیون صنعتی می باشد.

شرکت اندرس هاوزر در زمینه‌ های مختلفی از جمله اندازه‌ گیری فشار، دما، جریان، سطح، pH، تراکم و تجهیزات تحلیلی فعالیت می‌ کند. محصولات این شرکت شامل انواع سنسورها، ترانسمیترها، تجهیزات اتوماسیون، تجهیزات ارتباطی و نرم‌ افزارهای مرتبط با کنترل و مانیتورینگ فرآیندهای می باشد. در ادامه به معرفی و بررسی ویژگی های یکسری از محصولات پرکاربرد این شرکت (رادار لول ترانسمیتر اندرس‌هاوزر FMR) خواهیم پرداخت.

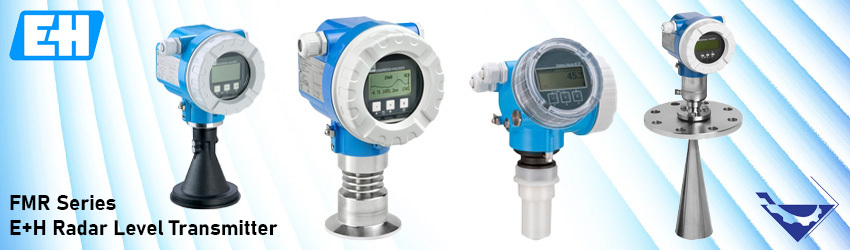

انواع لول ترانسمیتر راداری اندرس‌هاوزر FMR

اندازه گیری سطح راداری با نصب سنسور Micro pilot از بالا به پایین، مناسب برای طیف وسیعی از کاربردها با دقت بالا در مخازن ذخیره سازی و سیالات خورنده مناسب می باشد. ترانسمیترهای راداری غیر تماسی (Non-contact) با راه اندازی آسان و عملکرد بدون مشکل باعث صرفه جویی در وقت و هزینه ها می شود.

ترانسمیترهای سطح راداری سری FMR در انواع مختلفی شامل 19 محصول از جمله FMR54، FMR62B، FMR240، FMR56، FMR53، FMR250، FMR245، FMR 230، FMR51، FMR52، FMR54، FMR60، FMR62، FMR50، FMR244، FMR532، FMR540، FMR67 تولید می شوند.

در ادامه به معرفی دو مدل از ترانسمیترهای راداری اندرس هاوزر FMR62B و FMR530 می پردازیم:

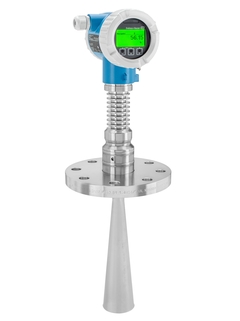

ترانسمیتر راداری اندرس هاوزر FMR62B

ترانسمیتر راداری یا Micro pilot سری FMR62B نوعی سنسور راداری غیر تماسی پیشرفته است که از امواج راداری با فرکانس 80 گیگاهرتز برای اندازه گیری پیوسته سطح مایعات در شرایط سخت استفاده می کند.

این نوع ترانسمیترهای راداری غیرتماسی (Non-contact) هیچ گونه تماسی با سیال ندارند و از یک آنتن برای ارسال امواج راداری به سیال و دریافت انعکاس پس از برخورد به سطح سیال استفاده می کنند. ترانسمیتر های سطح راداری سری FMR62B برای کاربرد در دما و فشارهای بالا و تغییر سیال مناسب می باشند.

با استفاده از تکنولوژی Heart beat عملکردهای تأیید و نظارت را برای شناسایی ناهنجاری ها برای افزایش ایمنی و بهره وری ارائه می دهد. همچنین تاییدیه SIL موجب کاهش ریسک خطاهای سیستماتیک می شود.

Micropilot FMR62B برای کاربردهای فضای آزاد تا فاصله 80 متری مناسب است و فوکس پرتو بالا را برای کشتی هایی با اتصالات داخلی زیاد ارائه می دهد.

مشخصات فنی ترانسمیتر راداری اندرس هاوزر FMR62B

• دقت اندازه گیری:+/-1 میلی متر (0.04 اینچ)
• دمای فرآیندی: 196- تا 450+ درجه سانتیگراد (321- تا 842+ درجه فارنهایت)
• فشار فرآیندی / حداکثر حد فشار: 160 بار (2320 psi)
• حداکثر فاصله اندازه گیری: 80 متر (262 فوت)
• متریال (Wetted parts): استنلس استیل 316L یا تفلون PTFE (فلنج های 316L پوشیده شده)
• فرکانس: باند W (~80 گیگاهرتز)
• دمای محیط: 40- تا 85+ درجه سانتیگراد (40- تا 185+ درجه فارنهایت)
• اتصال فرآیندی: فلنج DN50 تا DN150 / از 2 تا 8 اینچ ASME
• پروتکل ارتباطی: HART/ PROFIBUS PA / PROFINET with Ethernet-APL / Bluetooth® wireless
• منبع تغذیه: 2 سیم (HART/ PROFIBUS PA) / PROFINET با Ethernet-APL / فناوری بی سیم Bluetooth®
• گواهی و تاییدیه ها: IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex ,INMETRO Ex, NEPSI Ex, UK Ex
• تاییدیه ایمنی: Overfill protection WHG; SIL 2/ SIL 3
• تاییدیه دریایی: ABS، LR، BV، RINA، DNV

مزایای ترانسمیتر راداری اندرس هاوزر FMR62B

مزایای لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B به شرح زیر می باشد:

1. افزایش بهره وری: با استفاده از فناوری Heartbeat، امکان نظارت، تأیید و تشخیص مداوم فرایند فراهم می شود.
2. ایمنی بر اساس طراحی: این دستگاه مطابق با IEC 61508 برای کاربردهای SIL 2 و SIL 3 طراحی شده است.
3. کاهش خطاهای سیستماتیک: از طریق قفل SIL هدایت شده،گواهی و تست های تایید شده میتواند خطای سیستماتیک را کاهش دهد و دقت و قابلیت اندازه گیری بالایی را تضمین کند.
4. کاربری آسان: دارای کاربری و راه اندازی آسان می باشد که زمان مورد نیاز برای نصب و پیکربندی را کاهش می‌ دهد.
5. عیب یابی آسان: این دستگاه در صورت وقوع هر گونه مشکل یا هشدار، اقدامات پیشنهادی را در نمایشگر نشان می‌دهد. که به اپراتور کمک می‌کند تا سریعاً مشکل را شناسایی کرده و اقدامات مناسبی برای رفع مشکل انجام دهد.
6. دقت بالا: ترانسمیتر راداری FMR62B دارای دقت بالا در اندازه‌ گیری سطح مایعات است. این دقت بالا در اندازه‌ گیری و کنترل سطح مایعات بسیار حیاتی است به خصوص در برنامه‌ های صنعتی که نیاز به اندازه‌گیری دقیق و قابل اعتماد سطح مایع دارند.
7. کارایی و قابلیت استفاده در شرایط سخت: ترانسمیتر FMR62B برای کار در شرایط سخت صنعتی طراحی شده است. این ترانسمیتر مقاوم در برابر فشار، دما، رطوبت، ارتعاشات و شوک می‌باشد که این ویژگیها آن را قابل استفاده در محیطهای صنعتی سخت و خطرناک می‌ سازد.
8. طراحی مناسب و مقاوم: ترانسمیتر راداری FMR62B دارای طراحی کوچک و فشرده است و بدنه آن از استنلس استیل با کیفیت ساخت بالا ساخته شده است. این طراحی مناسب آن را برای نصب آسان و استفاده در فضاهای محدود مانند مخازن کوچک و محیطهای خطرناک می‌ سازد.

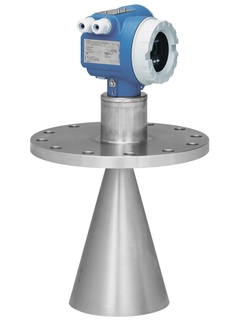

ترانسمیتر راداری اندرس هاوزر FMR530

ترانسمیترهای راداری FMR530 برای اندازه‌گیری سطح بسیار دقیق در مخازن ذخیره‌سازی و کاربردهای انتقال سیال مورد استفاده قرار می گیرد. این مدل ترانسمیتر با آنتن شیپوری Horn برای کاربردهای فضای آزاد تا 25 متر [82 فوت] مناسب است.

ترانسمیتر سطح S FMR530 مجهز به محافظ اضافه ولتاژ داخلی (600 برقگیر Vrms surge) مطابق با EN/IEC 60079-14 یا EN/IEC 60060-1 می باشد. علاوه بر این دستگاه توسط یک عایق گالوانیکی 500 Vrms بین منبع تغذیه و خروجی جریان (HART) محافظت می شود.

کابلی که محافظ اضافه ولتاژ و ترانسمیتر Micropilot را به هم وصل می کند نباید بیشتر از طول 1 متر (3.3 فوت) شود. همچنین کابل باید محافظت شود به عنوان مثال از طریق یک لوله فلزی هدایت شود.

مشخصات فنی ترانسمیتر راداری اندرس هاوزر FMR530

• تامین / ارتباطات: 4 سیم (HART)
• فرکانس: باند C (~6 گیگاهرتز)
• دقت:+/- 1 میلی متر
• دمای محیطی استاندارد: 40- تا 80 درجه سانتیگراد (40- تا176 درجه فارنهایت) برای کالیبراسیون با استانداردهای نظارتی: 25- تا 60 درجه سانتیگراد (13- تا 131 درجه فارنهایت)
• دمای فرآیندی: 40- تا 200 درجه سانتی گراد (40- تا  392 درجه فارنهایت)
• اتصال فرآیندی: DN150تا  DN250 / از 3 تا 10 اینچ
• پروتکل ارتباطی: 4 تا 20 میلی آمپر هارت
• حداکثر فشار فرآیندی: 64 بار وکیوم(خلاء … 580 psi)
• متریال (wetted parts): 316Ti
• تاییدیه ایمنی: Overfill prevention WHG
• تاییدیه دریایی: GL/ ABS
• گواهی و تاییدیه ها: ATEX, FM, CSA, IEC Ex, NEPSI

مزایای ترانسمیتر راداری اندرس هاوزر FMR530

ترانسمیتر راداری اندرس مدل S FMR530 دارای مزایا و محاسنی نسبت به سایر ترانسمیترها می باشد که برخی از آنها در موارد زیر ذکر شده است:

1. دقت بالا 0.5 میلی متر (0.02 اینچ)
2. دارای تاییدیه های بین المللی (NMi، PTB) برای انتقال
3.  ادغام آسان با سیستم های اندازه گیری مخزن از طریق مانیتور سمت مخزن NRF590
4.  کاربری آسان در محل از طریق صفحه نمایش الفبایی و منو
5.  راه اندازی، مستندسازی و نگهداری آسان از طریق فناوری FDT/DTM (Field Care)
6. قیمت مقرون به صرفه و نصب آسان از طریق کابل 4 سیم با HART و 24 ولت DC (ذاتا بی خطر)
7. استاندارد اتصال فرآیند گاز (خط دوم دفاع) برای هر ورژن آنتنی
8. نسخه با دقت کاهش یافته 3 میلی متر [0.12 اینچ] برای تمام نسخه های دستگاه موجود است.

عملکرد لول ترانسمیتر راداری اندرس‌هاوزر FMR

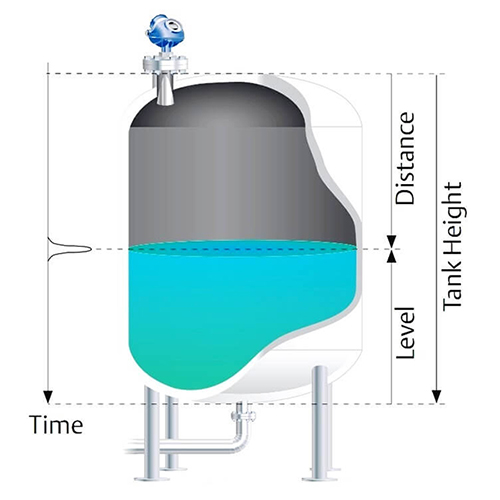

در ترانسمیترهای راداری هنگامی که رادار یک پالس را ارسال می کند فاز و دامنه (شکل، موقعیت و شکل) آن پالس را محاسبه می کند. با برخورد پالس به سیال فاز موج برگشتی تغییر می کند و این تغییر فاز برای تعیین سرعت هدف استفاده می شود.

ترانسمیترهای سطح راداری از موجبرهای بالا به پایین برای تولید و هدایت پالسهای مایکروویو به سمت پایین به داخل یک مخزن استفاده می کنند.این سیگنالها به دلیل ثابت دی الکتریک پایین یا گذردهی نسبی (Er) گاز و گونه‌های بخار در  Headspace منتشر می‌ شوند.

 سیگنال بازتابی که توسط آنتن دریافتی دریافت شده است، در ترانسمیتر پردازش می شود. این پردازش شامل تجزیه و تحلیل سیگنال بازتابی و استخراج اطلاعات درباره سطح سیال مورد نظر است. با توجه به زمان  رفت و برگشت سیگنال به ترانسمیتر میتوان فاصله بین ترانسمیتر و سطح سیال را تعیین کرد.

در نهایت با توجه به اطلاعات دریافتی از سیگنال بازتابی ترانسمیتر میتواند فاصله بین خود و سطح سیال را محاسبه کند. با در نظر گرفتن ویژگیهای ساختاری و هندسی مخزن یا محفظه‌ ای که سیال در آن قرار دارد میتوان با استفاده از این فاصله سطح سیال را  تعیین کرد.

اطلاعات اندازه‌ گیری شده در مورد سطح سیال به صورت  سیگنال خروجی 4 تا 20 میلی آمپر به اتاق کنترل منتقل می شود.

عوامل تاثیرگذار بر قیمت رادار لول ترانسمیتر اندرس‌هاوزر FMR

قیمت ترانسمیتر راداری اندرس هاوزر سری FMR علاوه بر شرایط بازار و نوسانات دلار تحت تاثیر عوامل متعددی قرار می گیرد که در ادامه  عبارتند از:

• محدوده اندازه گیری
• دقت اندازه گیری
• فرکانس رادار
• نوع سنسور
• طول سنسور
• متریال سنسور و بدنه
• دما و فشار فرآیندی
• سایز اتصال
• درجه حفاظتی بدنه (IP)
• تاییدیه ضد انفجار (Ex)

به طور کلی ترانسمیترهای رادارای با ویژگی های پیشرفته تر، دقت و فرکانس بالاتر، محدوده اندازه گیری گسترده تر، قابلیت کاربرد در شرایط سخت محیطی و غیره از قیمت بالاتری برخوردار می باشند.

خرید و فروش رادار لول ترانسمیتر اندرس‌هاوزر FMR

ترانسمیترهای راداری اندرس هاوزر با ویژگیها و عملکردهای متنوعی متناسب با نیازهای مختلف صنایع طراحی و تولید می شوند. این ویژگی ها شامل دقت بالا، مقاومت در برابر شرایط سخت، دمای بالا یا پایین، فشار بالا یا پایین، قابلیت ارتباط با سیستمهای کنترل و نمایشگر، و کاربری آسان می شود.

تجهیز صنعت یکی از برترین و بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. انواع ترانسمیترهای سطح، دما، فشار از برندهای معتبری نظیر اندرس هاوزر، روزمونت، کرونه، یوکوگاوا در انبار محصولات شرکت تجهیز صنعت موجود و آماده تحویل فوری می باشند.

شرکت تجهیز صنعت انواع رادار لول ترانسمیتر اندرس‌هاوزر FMR را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات فنی بیشتر و استعلام قیمت رادار لول ترانسمیتر اندرس‌هاوزر FMR با کارشناسان فنی و فروش ما در تماس باشید.
