توضیحات
فتوسل چشم سنسور هانیول قرمز مشعل UVZ 780، تجهیزاتی هستند که برای کنترل مقدار مشخص سوخت در مشعل های گاز سوز یا گازوئیلی مورد استفاده قرار میگیرند. برای عملکرد صحیح یک فتوسل باید آن را درون یک محفظه قرار داد و سپس محفظه را به بدنه مشعل طوری قرار داد که محتویات داخلی دیگ و شعله برای فتوسل قابل رویت باشد.
معمولآ فتوسل ها از صفحاتی با سایز کوچک و از جنس سرامیکی تولید میشوند و در آنها از عناصری مثل ژرمانیوم یا سیلیسیوم که از ویژگی نیمه رسانایی برخوردار هستند استفاده شده است. این ویژگی نیمه رسانایی سبب خواهد شد تا با تابیدن نور و شعله، در حباب شیشه ای آنها ولتاژ الکتریکی ایجاد خواهد شد. (الکترون های مدار آنها تحریک میگردد و جریان الکتریسیته را از خود عبور میدهند.)
همین ولتاژ و باعث عمل کردن یک کنتاکت الکتریکی خواهد شد. و یک وضعیت روشن، خاموش خواهد شد یا وضعیت خاموش به روشن تغییر وضعیت خواهد داد. فتوسل ها پس از یک زمان مشخص بعد از رویت جرقه شروع بکار می کنند و در کنترل مشعل گازی قرار می گیرند
به عبارتی دیگر فتوسل ها به منظور ارائه فرمان به رله مشعل های گاز سوز، پس از تشکیل شعله و احتراق به منظور جلوگیری از انباشت سوخت در داخل کوره دیگ و احتمال بروز انفجار مورد استفاده قرار میگیرند.
انواع مشعل
مشعل ها از سوخت های مختلفی برای عملیات احتراق استفاده می کنند که این موجب کارکردهای خاص هر کدام از آنها شده است. مشعل ها از نظر سوخت گیری به چهار گروه زیر تقسیم می شوند:
- مشعل های گاز سوز: این مشعل ها سوختشان ازگاز شهری تامین می شود که میزان آن با شیر برقی گازی قابل تنظیم است.
- مشعل های گازوئیلی: در این نوع مشعل ها منبع سوخت، گازوئیل می باشد.
- مشعل های دوگانه سوز: این نمونه سوختشان ترکیبی از دو حالت قبل است( گاز و گازوئیل) و بیشترین کاربرد آنها در کارخانه ها، مجتمع های اداری و مسکونی است.
- مشعل های مازوت سوز: یکی از بهترین نمونه های مشعل است که نصب آن آسان بوده و بسیار ایمن می باشد. کاربردهای آن بیشتر در صنعت و کارخانه های تولید مواد خوراکی میباشد.

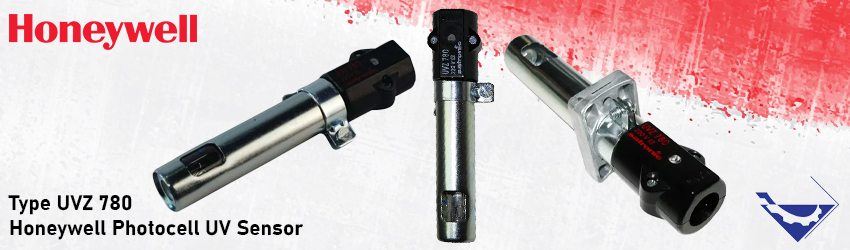

فتوسل چشم سنسور هانیول قرمز مشعل UVZ 780
در فتوسل هانیول مدل UVZ 780 دو سر مارپیچ آغشته به سولفید کادمیوم که به نور حساس میباشد وجود دارد که توسط دو رشته سیم به پایه رله مشعل متصل میشوند. این مجموعه درون یک محفظه شیشه ای قرار دارد. درصورت عدم تابش نور به این مجموعه مقاومت الکتریکی آن بالا خواهد رفت و جریان الکتریسیته از آن عبور نخواهد کرد.
اما در حالت برعکس هرگاه نور به آن می تابد مقاوت الکتریکی آن کاهش و مسیر جریان الکتریسیته برقرار خواهد شد.
بنابراین وقتی مشعل روشن است فتوسل نور را دریافت کرده و مقاومت مارپیچ کاهش می یابد. و در نتیجه جریان القایی ضعیفی در مدار رله برقرار می شود. وهنگامی که مشعل خاموش می شود و برقی به فتوسل نمی رسد مقاومت الکتریکی مارپیچ بالا میرود و جریانی به پایه دو رله نمی رسد.
مشخصات فنی فتوسل چشم سنسور هانیول قرمز مشعل UVZ 780:
UVZ 780 یک سنسور شعله ساخت شرکت ساترونیک-هانیول (Satronic) است که برای استفاده در سیستم های گرمایش گاز و نفت و همچنین مشعل ها و بویلرهای صنعتی طراحی شده است.
از Satronic UVZ 780 برای تشخیص شعله فرابنفش (کد حساسیت قرمز) استفاده شود. این آشکارساز شامل یک لوله سنجش U-V، سوکت 4 پین، خازن، مقاومت و دیود است که در یک محفظه فلزی لوله‌ای نصب و به خوبی زمین میشود. بدنه دارای 2 روزنه است که به لوله U-V اجازه می دهد شعله را در حالت جانبی یا انتهایی ببیند.
روی محفظه بیرونی، یک حلقه فلزی قابل تنظیم است که کل مجموعه را قادر می‌سازد تا موقعیت دید شعله را به صورت بهینه برای لوله U-V تنظیم کند. در پایه آشکارساز UVZ، پایانه های سیم کشی و یک گیره کابل در زیر یک صفحه پوشش قابل جابجایی وجود دارد. همچنین مونتاژ این تجهیز روی یک فلنج نصب، کامل می شود
ویژگی های فتوسل چشم سنسور هانیول قرمز مشعل UVZ 780:
برخی از مشخصات فنی فتوسل چشم سنسور هانیول قرمز مشعل UVZ 780 به شرح زیر است:
1. ولتاژ عملیاتی (Operating voltage): UVZ 780 در محدوده ولتاژ 110 ولت تا 230 ولت AC کار می کند.
2. حساسیت طیفی (Spectral sensitivity): حسگر دارای حساسیت طیفی به اشعه ماوراء بنفش (UV) است.
3. زمان پاسخگویی (Response time): سنسور UVZ 780 زمان پاسخگویی سریع، معمولاً کمتر از 1 ثانیه دارد.
4. دمای عملیاتی (Operating temperature): این قطعه به گونه ای طراحی شده است که در محدوده دمایی وسیعی از -20 درجه سانتیگراد تا +65 درجه سانتیگراد کار کند.
5. محفظه (Housing): سنسور UVZ 780 دارای محفظه فلزی مقاومی است که می تواند در محیط های خشن از جمله دمای بالا و لرزش مقاومت کند.
6. اتصال (Connection): قطعه از طریق یک کانکتور دو پین به سیستم گرمایش متصل می شود.
7. صدور گواهینامه (Certification): سنسور UVZ 780 دارای گواهینامه ای برای رعایت طیف وسیعی از استانداردهای ایمنی، از جمله CE، UL، و CSA است.
تجهیزصنعت تامین کننده و وارد کننده انواع تجهیزات مشعل های گاز سوز و گازوئیلی میباشد. انواع فتوسل یا چشم الکتیکی، نازل مشعل و رله مشعل از معتبر ترین برند های دنیا مانند زیمنس، هانیول، دانفوس و کروم شرودر قابل تامین میباشد. شما میتوانید برای کسب اطلاعات بیشتر در مورد قیمت ها و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید.
