توضیحات
یکی از تجهیزات جانبی بسیار رایج و کاربردی در سیستم های تحت فشار منیفولد ولو یا شیر منیفولد میباشد. از شیر منیفولد 2 شیر ویکا برای باز و بست کردن تجهیزات فشار جهت کالیبراسیون، تعویض و تعمیرات تجهیزات فشار مانند گیج فشار، ترانسمیتر و سوئیچ های فشار استفاده میشود.
در این مطلب به معرفی عملکرد شیر منیولد 2 راهی ویکا و معرفی مشخصات فنی آن میپردازیم:

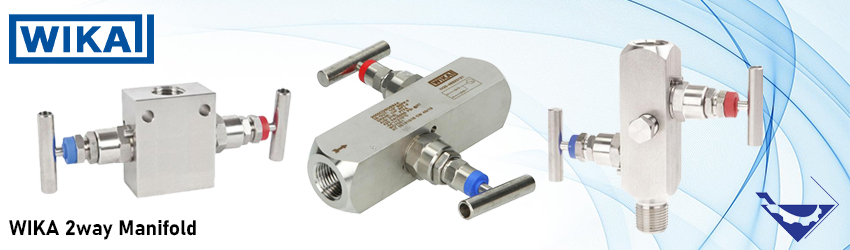

عملکرد منیفولد 2 شیر ویکا
از منیفولد دو راهه یا بلاک اند بلید (Block and Bleed Valve) برای نصب و سرویس کردن تجهیزات اندازه گیری فشار نسبی (Gauge) و فشار مطلق (Absolute) استفاده میشود. منیفولد دو راهی از دو شیر سوزنی یکی به نام شیر ایزوله (Block) و یک شیر تخلیه (Bleed) تشکیل شده است.
برای در سرویس قرار دادن ترانسمیتر فشار در منیفولد دو راهی ابتدا همه شیر ها را میبندیم. بعد از نصب تجهیز فشار ابتدا شیر ایزوله (block) را باز میکنیم تا سیال فرآیندی وارد منیفولد شود. سپس شیر بلید (Drain) را باز میکنیم تا چند قطره از سیال فرایندی از سوراخ درین به بیرون بریزد. (انجام هواگیری)
سپس شیر drain (عموما با سایز ¼”) را میبندیم و درپوش (به کمک یک plug hex head ) آن را میبندیم. هم اکنون ترانسمیتر در سرویس قرار خواهد داشت.
مشخصات فنی منیفولد 2 شیر ویکا
- شیر منیفولد 2 شیر ویکا در دو مدل IV20 و IV21 تولید میشود که در ادامه به معرفی مشخصات فنی از این مدل ها میپردازیم:
- شیر منیفولد مدل IV20 از نوع Square Version میباشد و شیر منیفولد مدل IV21 از نوع Flat Version میباشد.
- این منیفولد دو راهه در انواع اتصالات 1/2NPT male/female و 1/4NPT male/female و G1/2 male/female تولید میشوند.
- منیفولد دو راهه ویکا در دو فشار کاری 420bar و 690bar تولید میشود.
- دارای مدل های خاص سرویس های اکسیژن میباشد (بدون روغن و گریس)
- در انواع متریال های SS 316L و Monel 400 و Hastelloy 276 در دسترس میباشد.
- دارای مدل های با سوراخ برای نصب روی لوله یا براکت بصورت عمودی یا افقی
- دارای تائیدیه های تست inspection مطابق با استاندارد EN 10204 و تست NACE (MR0103/MR0175) مطابق با استاندارد API 598
انواع متریال در منیفولد ولو
متریال های گوناگونی در ساخت شیر منیفولد استفاده میشود. اما شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) باید از متریال حداقل استیل 316L و با تحمل فشار های بالا باشد.
انواع منیفولد با متریال های SS 316L و Monel 400 و Hastelloy 276 در دسترس میباشد. همچنین برای قسمت های آببندی (Packing) انواع متریال های PTFE درحالت استاندارد و متریال های RTFE و گرافیت در تولید شیر های منیفولد استفاده میشود.
قیمت منیفولد ولو
یکی از تاثیرگذار ترین موارد در قیمت شیر منیفولد متریال های بکار رفته در آن میباشد. طبیعتآ قیمت شیر منیفولد با متریال مونل، هستلوی یا اینکونل بیشتر از استیل خواهد بود.
یکی از دیگر از موارد مهم در شیر منیفولد تعداد راه ها یا شیر های آن میباشد. به عبرات دیگر قیمت شیر منیفولد 5 راهی بیشتر از 3 راهی و دو راهی میباشد.
